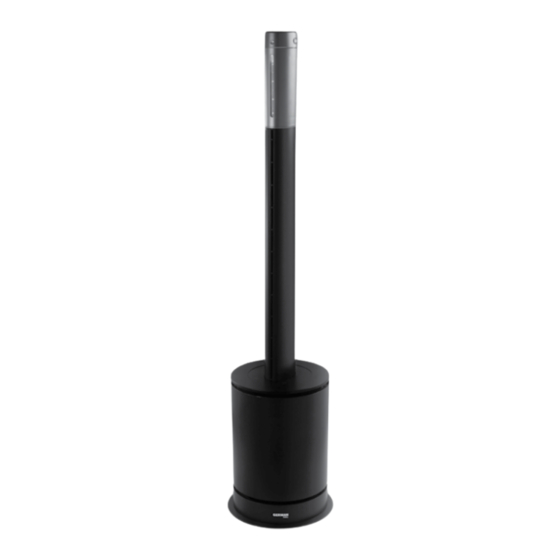

- Page 1 UVC Air Purifier Mist Heater & Fan EFB-P35HM Online Warranty Registration Please read these instructions and warranty information carefully before use and keep them handy for future reference. U S E R M A N U A L...
- Page 2 Please register your warranty information now! For Warranty Terms & Conditions, please refer to the last page of this user manual. 請即進行保用登記﹗ 有關保用條款細則，請看本說明書最後一頁。...
-
Page 3: Table Of Contents
Tables of Contents Warnings & Safety Instructions Product Structure Getting Started Operating Instructions Cleaning & Maintenance Troubleshooting Technical Specification Warranty Terms & Conditions... -
Page 4: Warnings & Safety Instructions
Unplug this product from the power source before cleaning and maintenance. • Contact German Pool authorized service technician for repair or maintenance of this product. WARNING! When using electrical appliances, basic precautions should always be followed to reduce the risk of fire, electrical shock and injury to persons, including the following: •... - Page 5 Warnings & Safety Instructions • This product must be equipped with an EMSD-approved fixed socket that is consistent with the rated working current. DO NOT use a mobile multi-purpose socket. • Fire risk when the heater is covered or incorrectly placed. DO NOT use programmer or timer that can be automatically connected to the power supply.
-
Page 6: Product Structure
Product Structure This product uses PTC heating, sends heat by hot air, which can quickly raise room temperature. It has no open flame; thereby it is safe, efficient and energy-saving. FRONT BACK Humidifier Air Inlet 13. Power Cable Humidifier On/Off Button Body 14. -
Page 7: Getting Started
Getting Started Location • Please place the fan in a level position. Avoid putting it on a slope or soft surface to prevent the fan from falling over. Do not cover, • Please do not use it in high temperature area high temperature! with high humidity, such as bathroom or kitchen. -
Page 8: Operating Instructions
Operating Instructions On/Off Button Warm/Cool Mode Switch Button Display Turning Power On and Off Insert the plug into socket, turn on Power Switch buzzer leeps one and the product enters the standby mode: Shert press On/Off Button for 1 second, the buzzer will beep once and the product starts running. Long press On/Off Button for 2 seconds, the buzzer will prompt you twice, and then stop running after you release your hand. - Page 9 Operating Instructions Remote Control Cool Mode High Cool Oscillating Timer On/Off Sleep Mode Increase Volume 10. Raise Temperature Decrease Volume 11. UVC Sterilization Warm Mode 12. Reduce Temperature NOTE When using the Remote Control, please make sure to point it directly at the LED Display on the Control Panel for best signal reception.
- Page 10 Operating Instructions The product can be switched on and off by pressing the On / Off Button On/Off Press Sleep Mode button on the Remote Control. The display shows “LL” and the fan speed becomes lowest. Press again to exit Sleep Mode. Sleep Mode (You can also exit the current mode by pressing the Wind Strength + - button.) Press High Cool button on the Remote Control.
- Page 11 Operating Instructions Remote Control NOTE Occasionally, remote control frequencies for various appliances may overlap. To avoid this issue, please make sure Remote Control is not within range of other appliances (and vice versa), as: 1. This product may react when using a remote device for other appliances. 2.
- Page 12 Operating Instructions Warm Mode Press the Warm Mode button and the display shows the ambient temperature; Press “+” and “-“ buttons on the right side of the Remote Control to set the temperature between 1-30°C. Numbers on the Display Panel will flash; 10 seconds after the desired temperature is set, the flashing will stop;...
- Page 13 Operating Instructions Using The Humidifier WARNING! • DO NOT tilt the humidifier or place it upside down, to avoid the humidifier falling off and getting damaged. • DO NOT refill the water tank when the humidifier is placed on top of the heater, to avoid causing electric shock or fire due to short circuit.
-
Page 14: Cleaning & Maintenance
Cleaning & Maintenance WARNING! Unplug the power supply before cleaning and performing maintenance. Filter Replacement This machine is equipped with a purifying air filter, which can purify the air. For best results, change a new HEPA filter every 3 months. To replace filter: Top Cover Filter 1. - Page 15 Cleaning & Maintenance Surface Cleaning • Wipe the surface with a soft, dry cloth; If especially dirty, dilute with a mild detergent and wipe with a soft cloth. Then wipe with a dry soft cloth. • Please DO NOT put the product on a wet surface or let the product touch water, which may cause the machine to be damaged.
-
Page 16: Troubleshooting
Troubleshooting WARNING! • Before maintenance work, turn off the product and unplug product from power source. • This product must be installed and repaired by the manufacturer’s authorized after-sales per sonnel only; if consumers entrust personnel not designated by the manufacturer, or if consum ers perform reparation work on their own, there may be a risk of personal injury or property loss. - Page 17 Troubleshooting Error Code CODE PROBLEM POSSIBLE REASON Under Voltage • Induced by voltage too low Protection • 220V fan connected to 110V voltage High Voltage • Induced by voltage too high Protection Blocked Rotor • Poor connection between rotor terminal block and electronic board •...
-
Page 18: Technical Specification
Technical Specification Model EFB-P35HM Voltage 220 V Frequency 50 - 60 Hz (Heater & Fan) / 50 - 60 Hz (Humidifier) Power 35 W (Cool Mode) / 2000 W (Warm Mode) / 5 W (Humidifier) Swing Range 80° Timer Range... - Page 19 目錄 警告及注意事項 產品結構 使用前的準備 操作說明 清潔及維護 故障檢修 技術規格 保用條款 P.19...
-
Page 20: 警告及注意事項
警告及注意事項 警告！ 使用本產品前，請仔細閱讀所有說明。 • 本產品只限家居室內日常使用，如產品作任何商業、工業、出租或其他用途，保用證即告失 效。 • 請勿讓兒童或身體有殘障、精神不健全及對本產品缺乏經驗或知識的人士單獨使用本產品；如 需使用，必須要在負責任的成年人監管下方可使用。 • 應照顧好兒童，確保他們不會玩耍本產品。 • 無成年人監管下，勿讓兒童清潔及維護本產品。 • 使用前，請先檢查所有電壓是否與本產品標籤上的電壓相符。 • 如果電源線損壞，為免發生意外，電源線必須由廠方、廠方指定的維修中心或同等合格的技術 人員進行更換。 • 清潔或檢查本產品前，必須先關機及拔掉插頭。 • 請聯繫德國寶授權的技術人員進行維修或保養本產品。 警告！ 為避免火災、電擊、人身傷害，請務必遵守以下要求；其它請遵循國家及地區的有關電氣法規。 • 本產品只適宜室內使用，不宜在室外使用。 • 非專職人員或未授權修理人員，不得自行修理或改造本機。 • 插接電源前，請檢查本產品標明的額定電壓是否與您家中的電壓相符。 • 機器正常使用或閒置時離火源和火種1.5米以上，並避免陽光直射。 • 禁止在易燃、易爆、受熱易變形、變色、變質的物體附近使用，禁止在有嚴重粉塵的地方使 用。 • 禁止在有容易跌落懸掛物的地方使用，禁止在易受衝擊或擺放在不穩定的地方使用。 • 禁止用插（拔）電源線插頭的方法代替功率開關的開機和關機。 • 禁止把本機作為動植物的保溫、加熱設備。... - Page 21 警告及注意事項 • 本產品在使用時電源線應置於機體後面，放在機體前面會使其過熱而損壞，甚至發生安全事 故。 • 小孩、喪失生活自理能力的老人或病人請在成人監護下使用本電器，以防發生意外。 • 若本產品出現故障，請立即關機並拔下電源線插頭，必須由製造商維修部或類似部門專業人員 維修。 • 使用前需要先檢查電源線以及插頭是否破損，如果電源軟線損壞，為了避免危險，用戶不得自 行拆卸、更換電源線，必須由製造商或其維修部或類似部門的專業人員更換。 • 使用本產品時，為避免灼傷，請不要讓裸露的皮膚直接接觸出風口表面。 • 僅適合在乾燥環境下使用。在浴缸、噴頭或游泳池的四周不得使用本產品。 • 如果插頭與插座之間出現鬆動或插頭變得很燙，可能需要更換插座。諮詢有資質的電工以更換 插座。 • 本產品必須配套與插頭額定工作電流一致的有3C認證的固定插座，嚴禁使用移動多用插座。 P.21...
-
Page 22: 產品結構
產品結構 本產品採用PTC發熱體，將產生的熱量通過熱空氣送出，能夠快速提高室內溫度，取暖面積大，無 明火，安全、高效、節能。 FRONT BACK 正面 背面 加濕器 進風口 13. 電源線 加濕器開關鍵 機身 14. 電源插頭 出風口 進風口 15. 頂蓋 風管 10. 底座 16. 無線遙控器 控制面板 11. 加濕器充電接口 頂蓋 12. 電源鍵 P.22... -
Page 23: 使用前的準備
使用前的準備 安裝位置 • 請將本產品放置在水平位置使用，請不要放置 在不穩定地方（如有斜度、柔軟的表面），以 避免本產品翻倒造成損壞或故障；請不要在高 嚴禁覆蓋 風管及出風口 溫多濕的地方使用（如浴室、廚房）。 注意高溫 • 在使用過程中，需避免擋住進風口，請遠離裝 有窗簾的地方使用以避免物體堵住進風口導致 機器無法工作。 • 出風口前面1米內不要放置物體以減弱吹風效 果並注意高溫。 遠離窗簾 1米以內内 不要放置任何物品 警告！ 暖風模式下風管會發熱，使用後短時間內尚有餘熱，請注意高溫。為了確保人身安全，機器上安裝 了自動斷電開關，在機器傾倒或過熱時會自動關閉，如果觸發此開關，請拔出機器插頭並使其冷 卻，並在重新啟動機器前檢查並清除任何阻塞物，並且確保將其放置在堅硬的水平表面。 安裝遙控器電池 電池安裝方法： 1. 打開遙控器電池蓋 2. 裝入兩節全新的AAA(七號)乾電池 3. 蓋上遙控器的電池蓋 注意： • 此電池請勿充電。請置於小孩接觸不到的地方， 電池蓋 如若吞服請及時就醫。 • 請正確裝入電池+-朝向。 • 如果長時間不使用遙控器，請取出電池。... -
Page 24: 操作說明
操作說明 冷/暖切換按鍵 開關鍵 LED顯示屏 開關機操作 插頭插入插座後，打開電源開關蜂鳴器提示聲響一聲，機器進入待機狀態： 點按主機開關鍵，蜂鳴器提示聲響一聲並啟動運行； 長按主機開關鍵2秒，蜂鳴器提示聲響二聲，鬆手後停止運行。 風量檔位切換 當主機處於運行狀態時： 涼風模式：點按主機開關鍵，風量從1檔到9檔循環切換。 暖風模式：點按主機開關鍵，風量從1檔到4檔循環切換。 搖擺操作 當主機處於運行狀態時： 長按主機開關鍵1秒，蜂鳴器提示聲響一聲，鬆手後開始搖擺； 再次長按主機開關鍵1秒，蜂鳴器提示聲響一聲並停止搖擺。 冷暖模式切換 當主機處於運行狀態時： 點按冷/暖切換按鍵，即可切換涼風或暖風模式 P.24... - Page 25 操作說明 遙控器功能介紹 涼風模式 強勁風 搖擺 定時 開關鍵 睡眠風 風量加速 10. 提高溫度 風量減速 11. UVC殺菌 暖風模式 12. 降低溫度 注意！ 使用遙控器控作時，需將遙控器對準控制面板上的顯示屏使遙控信號接收達到最好。 P.25...
- Page 26 操作說明 當主機處於待機狀態按下開關鍵，啟動運行；當主機處於運行狀態按下開關鍵，停 止運行進入待機狀態。 開關鍵 按下遙控器上的睡眠風按鍵，顯示屏顯示「LL」風量變為柔和；再按一次睡眠風鍵 或按風量鍵返回涼風模式。 睡眠風 按下遙控器上的強勁風按鍵，顯示屏顯示「HH」風量變為強勁。再按一次強勁風鍵 或按風量鍵返回涼風模式。 強勁風 按下遙控器上的搖擺按鍵，開啟左右頭，搖擺角度為80° 。再按一次，退出搖擺操 作。 搖擺 按此鍵開啟UVC殺菌功能，顯示屏顯示「U」；再按一次，關閉UVC殺菌功能（UVC 殺菌 殺菌功能開啟1小時後會自動關閉）。 按此鍵調整為涼風模式（開機啟動預設涼風模式運行），涼風模式下顯示屏不顯示 「℃」。 涼風模式 按下遙控器左側「+」鍵，風量變大，按下遙控器左側「-」鍵，風量變小。涼風模 式可進行9檔調風；暖風模式可進行4檔調風。 風量加/減速 按此鍵調整為暖風模式，暖風模式下顯示屏顯示「℃」；暖風模式下，沒有強勁風 和睡眠風功能。 暖風模式 在暖風模式下，按遙控器右側溫度鍵設定溫度1-30℃；涼風模式按此鍵無效。 提高/降低 溫度 按下遙控器上的定時按鍵，可以啟動1到8小時定時功能。定時功能設定後其他功能 仍可正常使用，而電源關閉後，定時設定也會被取消；定時時間到本產品會自動停 定時 止運行，如果需要重新開機請重新按開關機鍵。 P.26...
- Page 27 操作說明 注意： 操作時有可能會發生以下現象： 使用其它電器的遙控器時，本產品可能會產生反應。 使用本產品的遙控器時，其它電器可能會產生反應。 這是由於遙控器的頻率產生重疊而發生的現象，產品本身並無品質問題，為了避免誤操作，操作時 請將遙控器遠離其他電器。 遙控器上的開關鍵或主機開關鍵並不能使電源完全關閉，請使用主機底部 的電源鍵切斷電源。如果長時間不使用，請拔掉電源插頭。 暖風模式功能說明 按下暖風模式按鍵，開啟暖風模式，顯示屏顯示環境溫度； 按下溫度鍵，顯示屏處於閃爍狀態，顯示設定溫度，可設定1-30℃； 溫度設定好10秒後，顯示屏停止閃爍並顯示環境溫度； 當設定溫度高於環境溫度，製熱功能開啟； 當環境溫度達到設定溫度，製熱功能停止，機器繼續運行40秒後停止運行，進入待機狀態； 當環境溫度低於設定溫度，機器啟動運行並開啟製熱功能。 設定溫度 設定溫度＞環境溫度：製熱功能開啟 環境溫度 設定溫度 ≤ 環境溫度：製熱功能停止 25°C 23°C 注意: 預設設定溫度為25℃ • 暖風模式下環境溫度0℃以下時，顯示幕只顯示01，不顯示負溫度值。 • 暖風模式持續運行9小時後，機器會自動停止運行；需按主機電源按鍵或用遙控器重新開機。 注意:暖風模式設定溫度請用遙控器操作，主機開關鍵不支援操作。 P.27...
- Page 28 操作說明 使用加濕器 警告! • 嚴禁將本產品傾斜或倒轉擺放，避免加濕器跌落損壞。 • 當加濕器安裝在風扇暖風機上時，不能直接加水，以免觸電或因短路引起火災。 注意 • 適宜使用加濕器的環境溫度為5℃-40℃，相對濕度小於80%。 • 必須使用溫度低於40℃的純淨水。 • 初次使用或長時間未使用，應先將水箱清洗乾淨後再使用。 握著加濕器頂蓋向上拉，將加濕器和儲水箱取出（圖1）。 按住加濕器頂蓋左右2個按鈕，將頂蓋和儲水箱分離（圖2）。 往儲水箱注水，嚴禁超過最高水位線（圖3）。 將頂蓋裝回儲水箱，並將加濕器裝回風扇暖風機頂部（圖4）。 注水後先靜置1分鐘，待吸水棉充分吸收水分後再開啟運行。 按開關鍵1次，啟動低檔加濕（運作時間為8小時），指示燈以藍色常亮。 再按1次，開啟高檔加濕（運作時間為4小時），指示燈以紫色常亮。 再按1次，關閉加濕器，指示燈熄滅。 圖1 圖2 圖3 圖4 低電量提示及充電 • 在工作狀態下，如檢測到電量低於10%，指示燈每1分鐘以紅色閃爍5次。 • 在關機狀態時充電，指示燈以綠色閃爍；充滿電後，指示燈以綠色常亮，1分鐘後熄滅 並維持關機狀態。 • 在工作狀態充電時，綠燈閃5次，再返回檔位指示燈。 P.28...
-
Page 29: 清潔及維護
清潔及維護 警告! 進行保養時請一定要先拔下插頭切斷電源。 過濾網更換 本機配有淨化空氣過濾網，能起到淨化空氣的作用。建議使用周期三個月更換一次過濾網。 更換方法： 主機頂蓋 過濾網 1. 逆時針旋轉解鎖 2. 取出頂蓋及過濾網 3. 拆出舊過濾網 4. 換上新過濾網 5. 放入頂蓋及過濾網 6. 順時針旋轉鎖好 P.29... - Page 30 清潔及維護 警告！ ．嚴禁水洗HEPA濾網或將濾網浸入水中。 ．嚴禁將本產品或HEPA濾網放在潮濕位置使用，以免影響濾網效率。 產品表面 • 保養的時候，請不要讓產品沾上水或者潑上水，可能會導致機器進水 而損壞。 • 請不要使用香蕉水、汽油、酒精、漂白劑或者金屬物體去擦拭產品表 面，可能會導致表面變色、變質。 • 請用乾的軟布輕輕擦拭產品表面；如果表面比較髒，可以用中性洗滌 劑稀釋後用濕軟布擦拭；擦拭乾淨後再用乾軟布進行擦拭。 進氣口及出風口 • 請用軟刷或吸塵器清潔進風口和出風口處的灰塵，集聚太多灰塵的話可能 會影響使用效果，請在灰塵較少的時候及時進行清潔。 遙控器 • 請用乾的軟布輕輕擦拭遙控器表面。如果長時間不使用，避免電池消 耗，請取出遙控器內的電池。 電源插頭 • 請用乾的軟布清潔電源插頭。 P.30...
- Page 31 清潔及維護 加濕器 警告：嚴禁將加濕器浸入水中。 注意： 加濕器必須使用純淨水，如水質不純淨，會在加濕器箱內形成水垢，影響加濕器的使用效果。 • 清潔時，將清洗劑倒入水箱內，然後加入自來水，使清洗劑全部溶解後浸泡15分鐘，再 用小毛刷清洗水箱表面，直至除去水垢。 • 經常更換水箱中的水，並每週清洗水箱，以保持加濕器潔淨。 • 如長時間不使用加濕器，請倒掉水箱內的剩餘水，並以乾布抹乾水箱內外。妥善拭抹加 濕器表層，讓其風乾後再包裝儲存。 保管方法 • 本產品保養後可以裝入塑膠袋並進行收藏； • 請避開震動的場所以及有製冷或製熱功能的電器； • 請避免放置在陽光直射，高溫潮濕的地方； • 請放置在幼兒碰不到的地方。 P.31...
-
Page 32: 故障檢修
故障檢修 警告！請不要自行拆解，修理風扇。 故障現象 解決方法 插上電源但不運作 插頭有沒有正確插入插座？ 電池是不是沒電了？ 遙控器不運作 電池方向是否安裝正確？ 遙控器是否有對準風扇主體的遙控信號接收器? 發生故障時，如按照以上方法處理無效，應立即與維修中心聯絡，嚴禁自行拆卸、維修和安裝。 P.32... - Page 33 故障檢修 故障代碼 代碼 故障描述 可能原因 欠電壓保護 ．供電電壓過低時觸發此故障 過電壓保護 ．供電電壓過高時觸發此故障 摩打堵轉 ．摩打線端子與電路板接觸不良 ．板上驅動器、功率器件（MOS管）或其他元器件被外力損壞，電路 板參數錯誤 硬體過流 ．風扇摩打線短路或摩打內部短路 ．驅動器異常或、功率器件（MOS管）異常 軟體過流 ．板上電流採樣電路異常 電機缺相 ．摩打線斷開 ．摩打線和端子接觸不良 ．板上驅動器驅動異常 通訊故障 ．顯示板和主機板之間通訊不良，排線接觸不良 機身傾斜 ．機器放置角度≥30度平面 感溫探頭 ．感溫探頭線接觸不良 故障 警告！ 如無法順利排除故障，請與客戶服務及維修中心聯絡，嚴禁非專業人員對本機拆卸。 P.33...
-
Page 34: 技術規格
技術規格 型號 EFB-P35HM 額定電壓 220 V 頻率 50 - 60 Hz (風扇暖風機）/ 50 - 60 Hz (加濕器) 額定功率 35 W（涼風）/ 2000 W（暖風）/ 5 W (加濕器) 搖擺角度 80° 定時範圍 1-8 小時 摩打 BLDC無刷直流摩打 加濕器水箱容量 320 ml 產品尺寸 (H)986 (W)230 (D)230 mm 4.3 kg... -
Page 35: Warranty Terms & Conditions
- the serial number is modified, damaged or removed from the product. - 機身編號被擅自塗改、破壞或刪除。 4. German Pool will, at its discretion, repair or replace any 4. 總代理有權選擇維修或更換配件或其損壞部份。 defective part. 5. This warranty will be void if there is any transfer of 5. - Page 36 Fax:+86 757 2219 6809 Fax:+853 2875 2661 香港卓越品牌 香港服務名牌 香 港名牌十 年成就獎 © All rights reserved. Copying, reproducing or using the contents of this manual is not allowed without prior authorization from German Pool, violators will be prosecuted. www.germanpool.com EFB-P35HM_M_21(1) P.36...
