Summary of Contents for XTline XT106005

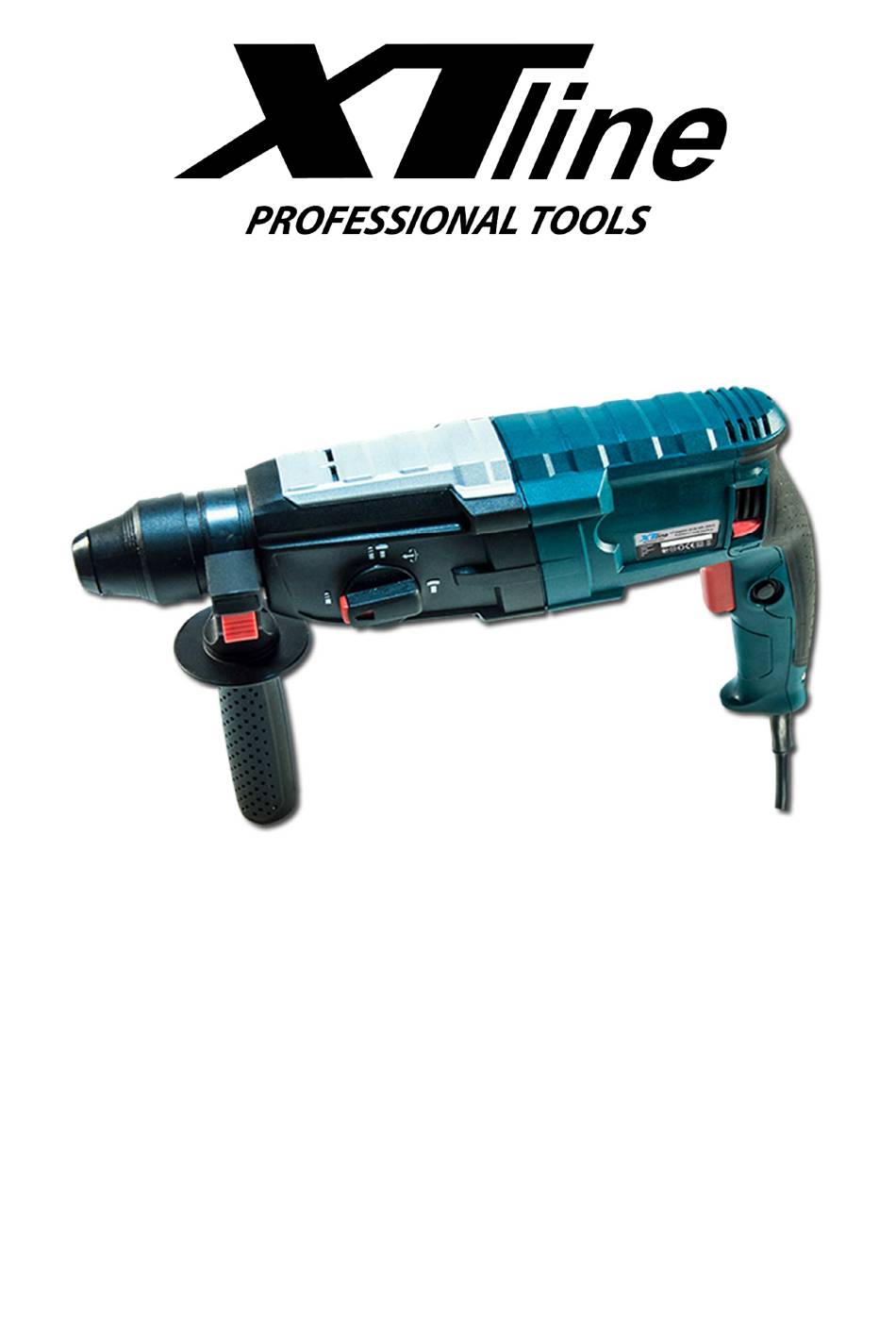

- Page 1 Kombinované kladivo 850W XT106005...
-
Page 2: Technické Údaje
1. Technické údaje Model: Z1A-HB-2851 Napětí / frekvence: 230V, 50Hz Příkon: 850W Úderná síla: 3,0J Kapacita vrtání: Dřevo 30mm Kov 13mm Beton 28mm Úderná rychlost: 0-4300min- Otáčky bez zatížení: 0-1300/min-1 Váha bez příslušenství: 3,2kg Upínání: SDS-Plus Izolace: Třída ochrany II Krytí: IP 20 Akustický... - Page 3 4. Uvedení do provozu Přečtěte si celý návod k použití a ponechte jej přiložený u výrobku, aby si jej obsluha mohla přečíst. Zamezte poškození toho návodu. Výrobce nenese odpovědnost za škody či zranění vzniklá používáním přístroje, které je v rozporu s tímto návodem. Před použitím přístroje se seznamte se všemi jeho součástmi a ovládacími prvky.
-
Page 4: Všeobecné Bezpečnostní Pokyny
Nastavení směru otáčení Směr otáčení se mění pomocí tlačítka směru otáčení a to pouze v případě, že je přístroj vypnutý. Údržba Čistěte stroj pravidelně a mažte nástroje Kontrolujte a dotahujte pravidelně šrouby Kontrolujte pravidelně přívodní kabel 6. Všeobecné bezpečnostní pokyny Elektrická... - Page 5 Používaní a péče o el. Nářadí ) Nepřetěžujte elektrické nářadí. Používejte správné nářadí, které je určené pro prováděnou práci. Správné elektrické nářadí bude lépe a bezpečněji vykonávat práci, pro kterou bylo konstruováno. b) Nepoužívejte elektrické nářadí, které nelze zapnout a vypnout spínačem. Jakékoliv elektrické nářadí, které nelze ovládat spínačem, je nebezpečné...
- Page 11 Kombinované kladivo 850W XT106005...
-
Page 12: Súčasti A Ovládacie Prvky
1. Technické údaje Model: Z1A-HB-2851 Napatíe / frekvencia: 230V, 50Hz Príkon: 850W Úderná síla: 3,0J Kapacita vrtanie: Drevo 30mm Kov 13mm Beton 28mm Úderná rychlosť: 0-4300min- Otáčky bez zataženia: 0-1300/min-1 Váha bez příslušenstva: 3,2kg Upínánie: SDS-Plus Izolacia: Trieda ochrany II Krytie: IP 20 Akustický... -
Page 13: Uvedenie Do Prevádzky
4. Uvedenie do prevádzky Prečítajte si celý návod na použitie a nechajte ho priložený pri výrobku, aby si ho obsluha mohla prečítať. Zabráňte poškodenie toho návodu. Výrobca nenesie zodpovednosť za škody či zranenia vzniknutá používaním prístroja, ktoré je v rozpore s týmto návodom. Pred použitím prístroja sa zoznámte so všetkými jeho súčasťami a ovládacími prvkami. -
Page 14: Všeobecné Bezpečnostné Pokyny
Nastavenie smeru otáčania Smer otáčania sa mení pomocou tlačidla smeru otáčania a to iba v prípade, že je zariadenie vypnuté. Údržba Čistite stroj pravidelne a mažte nástroje Kontrolujte a doťahujte pravidelne skrutky Kontrolujte pravidelne prívodný kábel 6. Všeobecné bezpečnostné pokyny Elektrická... - Page 15 Používanie a staroslivosť o el. náradie a) Nepreťažujte elektrické náradie. Používajte správne náradie, ktoré je určené pre vykonávanú prácu. Správne elektrické náradie bude lepšie a bezpečnejšie vykonávať prácu, na ktoré bolo skonštruované. b) Nepoužívajte elektrické náradie, ktoré nie je možné zapnúť a vypnúť spínačom. Akékoľvek elektrické náradie, ktoré...
- Page 16 Młotowiertarka SDS+ 850W XT106005...
-
Page 17: Specyfikacja Techniczna
Specyfikacja techniczna Model: Z1A-HB-2851 230V, 50Hz Moc/Częstotliwość: Napięcie: 850W 3,0J Siła uderzenia: Wood 30mm Zdolność wiercenia: Metal 13mm Concrete 28mm 0-4300min- Prędkość uderzenia : 0-1300/min-1 Prędkość bez obciążenia: 3,2kg Waga bezwzgl. SDS-Plus Uchwyt: Klasa ochrony II Izolacja: IP 20 Moc akustyczna 102dB LwA: Dźwignia... -
Page 18: Regulacja Uchwytu
1. Uchwyt SDS Plus 2. Ochrona przed kurzem 3. Uchwyt 4. Przełącznik wiertarki, przełącznik udarowy, przełącznik tnący 5. Spust 6. Blokada spustu 7. Przełącznik kierunku obrotów 8. Przewód zasilający Wskazówki przed rozpoczęciem pracy - Użytkownik powinien przeczytać i zrozumieć instrukcję przed pierwszym użyciem, aby zapewnić... -
Page 19: Tryb Pracy
Kontrola głębokości wiercenia Głębokość wiercenia można regulować za pomocą ogranicznika wiercenia, który można łatwo wsunąć w uchwyt narzędzia, naciskając i przytrzymując przełącznik oraz wkładając w rowek. Ustaw ogranicznik wiercenia na żądaną głębokość wiercenia. Tryb pracy Nie ustawiaj trybu pracy podczas obsługi narzędzia! Wybierz tryb pracy, obracając przełącznik do żądanej pozycji. -
Page 20: Bezpieczeństwo Osobiste
narzędzia w mokrym miejscu. Korzystanie z GFCI zmniejsza ryzyko porażenia prądem elektrycznym. g) Podwójnie izolowane narzędzie wyposażone w spolaryzowaną wtyczkę (jeden bolec jest szerszy od drugiego). Jeśli złącze nie w pełni pasuje do gniazdka, obróć wtyczkę. Nie zmieniaj wtyczki w jakikolwiek sposób. Podwójna izolacja eliminuje potrzebę uziemienia przewodu zasilającego i układu zasilania. - Page 21 Combination hammer, 850W XT106005...
-
Page 22: Technical Specification
1. Technical specification Model: Z1A-HB-2851 Power/ freqency: 230V, 50Hz Voltage: 850W 3,0J Impact power: Drilling capacity: Wood 30mm Metal 13mm Concrete 28mm Impact speed : 0-4300min- No-load speed: 0-1300/min-1 Weight without acc. 3,2kg Clamping: SDS-Plus Insulation: Třída ochrany II Cover: IP 20 Acustic power LwA: 102dB... - Page 23 1. Chuck SDS Plus 2. Dust protection 3. Grip 4. Drill switch, Impact switch, cutting switch 5. Trigger 6. Trigger lock 7. Direction of rotation switch 8. Power cord 4. Prior to operation The user shall read and understand the manual prior to the first use in order to secure safe manipulation Keep the manual ready to use If you wish to sell the tool, you shall attach this manual as well...
-
Page 24: Maintenance
Drilling depth control The drilling depth may be adjusted by the drill stop which can be easily inserted into the holder on the tool grip by depressing and holding the switch and inserting into the groove. Set the drill stop to the requested drilling depth. Work mode Do not set the work mode while operating the tool! Choose the work mode by rotating the switch to the requested position. - Page 25 edges or movable parts. Damaged cord increases a risk of electric shock injury. When manipulating in exterior areas consider an extension cord intended for outdoor use specifically. Using an exterior extension cord decreases a risk of electric shock injury. It is strictly recommended to use a ground fault circuit interrupter (GFCI) when manipulating the tool in a wet area.
