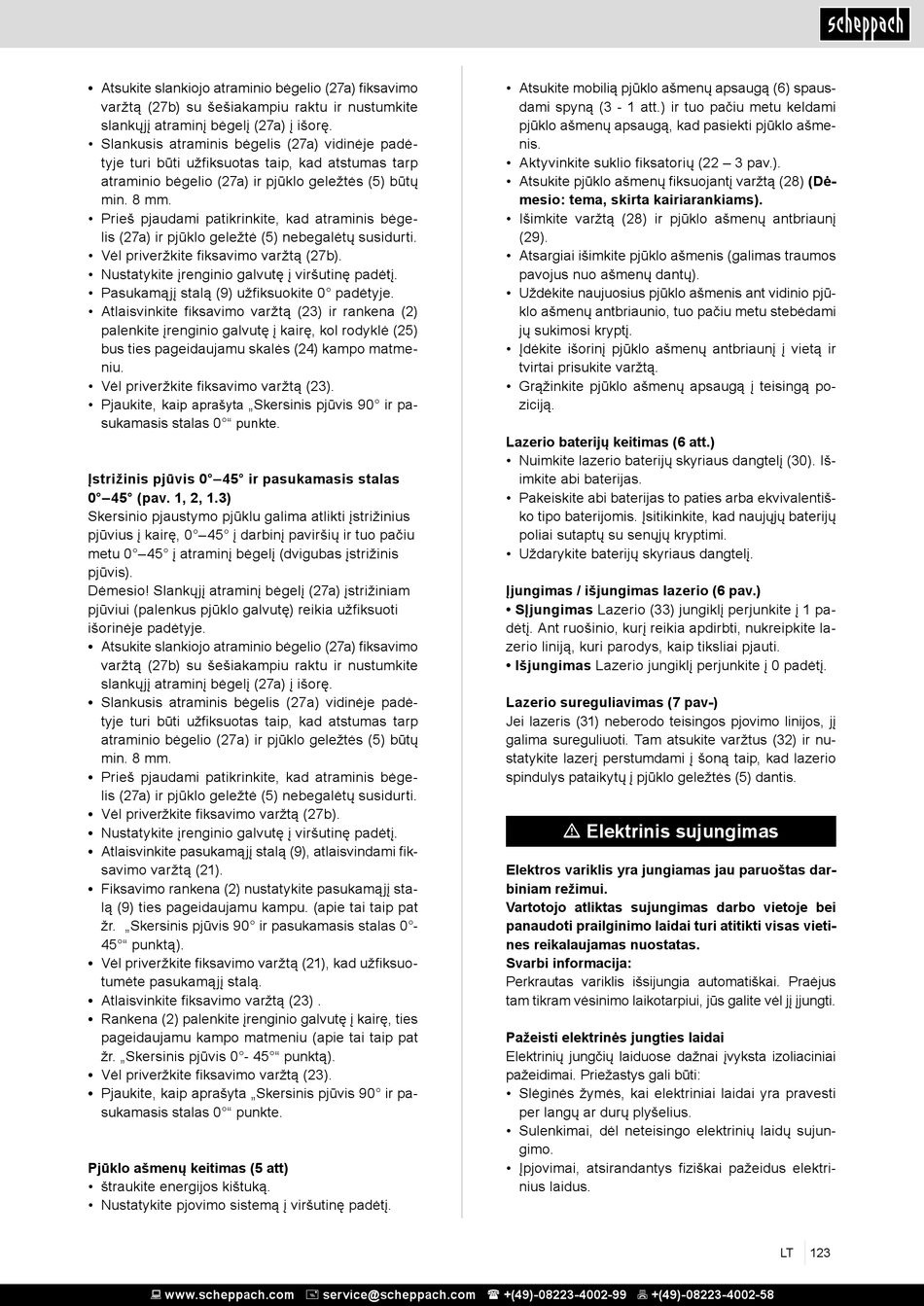

• Atsukite slankiojo atraminio bėgelio (27a) fiksavimo
varžtą (27b) su šešiakampiu raktu ir nustumkite
slankųjį atraminį bėgelį (27a) į išorę.
• Slankusis atraminis bėgelis (27a) vidinėje padė-
tyje turi būti užfiksuotas taip, kad atstumas tarp
atraminio bėgelio (27a) ir pjūklo geležtės (5) būtų
min. 8 mm.
• Prieš pjaudami patikrinkite, kad atraminis bėge-
lis (27a) ir pjūklo geležtė (5) nebegalėtų susidurti.
• Vėl priveržkite fiksavimo varžtą (27b).
• Nustatykite įrenginio galvutę į viršutinę padėtį.
• Pasukamąjį stalą (9) užfiksuokite 0° padėtyje.
• Atlaisvinkite fiksavimo varžtą (23) ir rankena (2)
palenkite įrenginio galvutę į kairę, kol rodyklė (25)
bus ties pageidaujamu skalės (24) kampo matme-
niu.
• Vėl priveržkite fiksavimo varžtą (23).
• Pjaukite, k „Skersinis pjūvis 90° ir pa-
aip aprašyta
sukamasis stalas 0°" punkte.
Įstrižinis pjūvis 0°–45° ir pasukamasis stalas
0°–45° (pav. 1, 2, 1.3)
Skersinio pjaustymo pjūklu galima atlikti įstrižinius
pjūvius į kairę, 0°–45° į darbinį paviršių ir tuo pačiu
metu 0°–45° į atraminį bėgelį (dvigubas įstrižinis
pjūvis).
Dėmesio! Slankųjį atraminį bėgelį (27a) įstrižiniam
pjūviui (palenkus pjūklo galvutę) reikia užfiksuoti
išorinėje padėtyje.
Atsukite slankiojo atraminio bėgelio (27a) fiksavimo
•
varžtą (27b) su šešiakampiu raktu ir nustumkite
slankųjį atraminį bėgelį (27a) į išorę.
• Slankusis atraminis bėgelis (27a) vidinėje padė-
tyje turi būti užfiksuotas taip, kad atstumas tarp
atraminio bėgelio (27a) ir pjūklo geležtės (5) būtų
min. 8 mm.
Prieš pjaudami patikrinkite, kad atraminis bėge-
•
lis (27a) ir pjūklo geležtė (5) nebegalėtų susidurti.
• Vėl priveržkite fiksavimo varžtą (27b).
• Nustatykite įrenginio galvutę į viršutinę padėtį.
Atlaisvinkite pasukamąjį stalą (9), atlaisvindami fik-
•
savimo varžtą (21).
Fiksavimo rankena (2) nustatykite pasukamąjį sta-
•
lą (9) ties pageidaujamu kampu. (apie tai taip pat
žr. „Skersinis pjūvis 90° ir pasukamasis stalas 0°-
45°" punktą).
Vėl priveržkite fiksavimo varžtą (21), kad užfiksuo-
•
tumėte pasukamąjį stalą.
Atlaisvinkite fiksavimo varžtą (23) .
•
Rankena (2) palenkite įrenginio galvutę į kairę, ties
•
pageidaujamu kampo matmeniu (apie tai taip pat
žr. „Skersinis pjūvis 0°- 45°" punktą).
• Vėl priveržkite fiksavimo varžtą (23).
Pjaukite, kaip aprašyta „Skersinis pjūvis 90° ir pa-
•
sukamasis stalas 0°" punkte.
Pjūklo ašmenų keitimas (5 att)
• štraukite energijos kištuką.
• Nustatykite pjovimo sistemą į viršutinę padėtį.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
• Atsukite mobilią pjūklo ašmenų apsaugą (6) spaus-
dami spyną (3 - 1 att.) ir tuo pačiu metu keldami
pjūklo ašmenų apsaugą, kad pasiekti pjūklo ašme-
nis.
• Aktyvinkite suklio fiksatorių (22 – 3 pav.).
• Atsukite pjūklo ašmenų fiksuojantį varžtą (28) (Dė-
mesio: tema, skirta kairiarankiams).
• Išimkite varžtą (28) ir pjūklo ašmenų antbriaunį
(29).
• Atsargiai išimkite pjūklo ašmenis (galimas traumos
pavojus nuo ašmenų dantų).
• Uždėkite naujuosius pjūklo ašmenis ant vidinio pjū-
klo ašmenų antbriaunio, tuo pačiu metu stebėdami
jų sukimosi kryptį.
• Įdėkite išorinį pjūklo ašmenų antbriaunį į vietą ir
tvirtai prisukite varžtą.
• Grąžinkite pjūklo ašmenų apsaugą į teisingą po-
ziciją.
Lazerio baterijų keitimas (6 att.)
• Nuimkite lazerio baterijų skyriaus dangtelį (30). Iš-
imkite abi baterijas.
• Pakeiskite abi baterijas to paties arba ekvivalentiš-
ko tipo baterijomis. Įsitikinkite, kad naujųjų baterijų
poliai sutaptų su senųjų kryptimi.
• Uždarykite baterijų skyriaus dangtelį.
Įjungimas / išjungimas lazerio (6 pav.)
• SĮjungimas Lazerio (33) jungiklį perjunkite į 1 pa-
dėtį. Ant ruošinio, kurį reikia apdirbti, nukreipkite la-
zerio liniją, kuri parodys, kaip tiksliai pjauti.
• Išjungimas Lazerio jungiklį perjunkite į 0 padėtį.
Lazerio sureguliavimas (7 pav-)
Jei lazeris (31) neberodo teisingos pjovimo linijos, jį
galima sureguliuoti. Tam atsukite varžtus (32) ir nu-
statykite lazerį perstumdami į šoną taip, kad lazerio
spindulys pataikytų į pjūklo geležtės (5) dantis.
m Elektrinis sujungimas
Elektros variklis yra jungiamas jau paruoštas dar-
biniam režimui.
Vartotojo atliktas sujungimas darbo vietoje bei
panaudoti prailginimo laidai turi atitikti visas vieti-
nes reikalaujamas nuostatas.
Svarbi informacija:
Perkrautas variklis išsijungia automatiškai. Praėjus
tam tikram vėsinimo laikotarpiui, jūs galite vėl jį įjungti.
Pažeisti elektrinės jungties laidai
Elektrinių jungčių laiduose dažnai įvyksta izoliaciniai
pažeidimai. Priežastys gali būti:
• Slėginės žymės, kai elektriniai laidai yra pravesti
per langų ar durų plyšelius.
• Sulenkimai, dėl neteisingo elektrinių laidų sujun-
gimo.
• Įpjovimai, atsirandantys fiziškai pažeidus elektri-
nius laidus.
LT 123
