Page 1

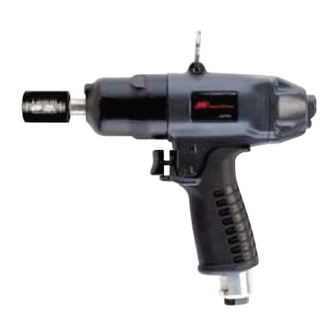

80167570 Edition 2 January 2010 Air Impulse Wrench Models 40PSQ1, 45PS3, 45PSQ1, 55PS3, 55PSQ1, 70PS3, 90PS4 Product Information Product Information Specifikacije izdelka Especificaciones del producto Špecifikácie produktu Spécifications du produit Specifikace výrobku Specifiche prodotto Toote spetsifikatsioon Technische Produktdaten A termék jellemzői...
Page 2
PMAX (Dwg. 16585747) IR # - NPT IR # - BS inch (mm) IR # C38121-800 C381B1-800 3/8 (9.5) (Dwg. 47132956) 80167562_ed2...
Torque Adjustment See drawing 47132956 on Page 2. To adjust the torque on these Twin Blade Impulse Wrenches, proceed as follows: 1. Remove the Socket Plug. 2. Rotate the Drive Shaft until the Torque Adjustment Screw is visible in the opening. 3.
Después de cada 20.000 ciclos o, como la experiencia indica, vacíe y rellene el conjunto de accionamiento de la unidad de impulso con el kit de sustitución de fluidos (N.º referencia EQ106S-K400). Lubrique el accionamiento hexagonal y el vástago saliente antes de montarlo. Ajuste de Par Consulte la imagen 47132956 y la tabla en la página 2.
Après 20 000cycles, ou selon votre expérience, vidangez et remplissez l’ensemble d’entraînement de l’unité à impulsion à l’aide du kit de remplacement des liquides (Nº de réf. EQ106S-K400). Lubrifiez la prise hexagonale et l’arbre de sortie avant l’assemblage. Réglage du Couple Voir schéma 47132956 et le tableau à...
Dopo ogni 20.000 cicli, o in base all’esperienza, drenare e riempire nuovamente il gruppo guida unità impulsi usando il kit di sostituzione fluidi (N. parte EQ106S-K400). Lubrificare l’attacco esagonale e la staffa di uscita prima del montaggio. Regolazione Coppia Vedere il disegno 47132956 e la tabella a pagina 2. Per regolare la coppia su queste chiavi a impulsi con doppia lama, procedere come indicato di seguito: 1.
Page 12
Nach 20.000 Arbeitszyklen oder nach Erfahrungswerten die Flüssigkeit aus der Antriebsbaugruppe der Impulseinheit ablassen und mit dem Flüssigkeits-Kit (Teilenummer EQ106S-K400) neu befüllen. Vor dem Zusammenbau den Sechskantantrieb und die Ausgangswelle schmieren. Einstellung des Drehmoments Weitere Angaben finden Sie in Zeichnung 47132956 auf Seite 2. Zur Einstellung des Drehmoments für diese Impulsschlüssel mit zwei Blättern gehen Sie wie folgt vor: 1.
Aandraaimoment Afstellen Zie tekening 47132956 op pagina 2. Stel het aandraaimoment van deze tweebladige impulssleutels als volgt af: 1. Verwijder de plug van de afstelopening. 2. Draai de aandrijfas totdat de afstelschroef voor het aandraaimoment zichtbaar is in de opening. 3.
Lydniveau dB (A) Vibrations (m/s²) Drev Model tighed (ISO15744) (ISO28927) Stil (ler) Type Størrelse † Tryk (L ) ‡ Effekt (L ) Niveau 40PSQ1 Pistol Indsatsbor 1/4” 5,000 71.4 82.4 < 2.5 45PS3 Pistol Kvadrat 3/8” 7,000 77.3 88.3 < 2.5...
Page 16
Efter hver 20.000 cyklusser, eller alt efter erfaring, skal impulsenhedens drevsamling tømmes og genopfyldes vha. væskeudskiftningssættet (delnr. EQ106S-K400). Smør det sekskantede drev og udgangsakslen inden samling. Momentjustering Se tegning 47132956 og tabel på side 2. Gå frem som følger for at justere momentet på disse impulsnøgler med to blade: 1.
Efter var 20 000:e cykel eller efter erfarenhet ska pulsdrivenheten dräneras och fyllas på nytt med vätskebytessatsen (artikelnummer EQ106S-K400). Smörj sexkantsdrivningen och den utgående axeln före montering. Momentinställning Se illustrationen 47132956 på sidan 2. Utför följande för att ställa in momentet på dessa tvåbladiga pulserande dragverktyg: 1.
Justering av Vridningsmoment Se tegning 47132956 på side 2. Gjør følgende for å justere dobbeltbladimpulsnøklenes vridningsmoment: 1. Fjern unbrakopluggen. 2. Roter drivmekanismens spindel til vridningsmomentskruen er synlig i åpningen. 3. Bruk en 1,5 mm sekskantsnøkkel til å rotere vridningsmomentjusteringsskruen med klokken for å...
Page 21
Melutaso dB (A) Värinä (m/s²) Käyttölaite nopeus (ISO15744) (ISO28927) Malli(t) Tyyli Tyyppi Koko † Paine (L ) ‡ Teho (L Taso 40PSQ1 Pistooli Inserttiterä 1/4” 5,000 71.4 82.4 < 2.5 45PS3 Pistooli Neliskulmainen 3/8” 7,000 77.3 88.3 < 2.5 45PSQ1 Pistooli Inserttiterä...
Page 22
Momentin Säätö Katso piirustus 47132956 sivulla 2. Voit säätää näiden kaksisiipisten impulssiavainten momenttia seuraavasti: 1. Irrota istukkatulppa. 2. Kierrä käyttöakselia, kunnes momentin säätöruuvin näkyy aukossa. 3. Käytä 1.5 mm kuusioavainta ja kierrä momentin säätöruuvia myötäpäivään momentin lisäämiseksi. Vähennä momenttia kiertämällä momentin säätöruuvia vastapäivään. Älä kierrä...
Page 23
(m/s²) de Livre dB (A) (ISO15744) Modelo (ISO28927) Estilo Tama- Tipo † Pressão (L ) ‡ Potência (L ) Nível *K Acessório 40PSQ1 Pistola 1/4” 5,000 71.4 82.4 < 2.5 Substituível 45PS3 Pistola Quadrado 3/8” 7,000 77.3 88.3 < 2.5 Acessório...
Page 24
1. Filtro de ar 6. Tamanho da rosca 2. Regulador 7. União 3. Lubrificador 8. Protecção de corte de ar de segurança 4. Válvula de corte de emergência 9. Óleo 5. Diâmetro da mangueira Após cada 20.000 ciclos ou, conforme a experiência o indicar, drene e volte a encher o conjunto de accionamento da unidade de acção, utilizando o kit de substituição de fluido (Ref.
Stopnja hrupa dB (A) Vibracije (m/s²) Pogon praznemteku (ISO15744) (ISO28927) Model(i) Oblika Velikost obr/min † Tlak (L ) ‡ Moč (L ) Raven 40PSQ1 Pištola Vložni nastavki 1/4” 5,000 71.4 82.4 < 2.5 45PS3 Pištola Kvadrat 3/8” 7,000 77.3 88.3 <...
Page 28
Po vsakih 20.000 ciklih oz. ko to ugotovite na podlagi izkušenj, iztočite tekočino iz pogonskega sestava impulzne enote in le-tega ponovno napolnite s pomočjo kompleta za zamenjavo tekočin (kat. št. EQ106S-K400). Pred sestavljanjem podmažite šestkotni pogon in delovno gred. Nastavljanje Zateznega Navora Glejte sliko 47132956 na strani 2.
Page 30
Po každých 20000 cykloch, alebo po určitom počte cyklov zistenom na základe praktických skúseností, vypustite kvapalinu zo zostavy impulzného pohonu a znovu ju naplňte kvapalinou dodanou dodávateľom pre tento účel (spotrebný materiál, obj. č. EQ106S-K400). Pred spätnou montážou namažte šest’hranný hriadeľ a výstupný hriadeľ. Nastavenie Krútiaceho Momentu Viď...
Pohon při volném (m/s²) Model dB (A) (ISO15744) Hrot chodu (ISO28927) Velikost ot./min † Tlak (L ) ‡ Výkon (L ) Hladina Nastrkávacia 40PSQ1 Pistole 1/4” 5,000 71.4 82.4 < 2.5 špička 45PS3 Pistole Čtyřhran 3/8” 7,000 77.3 88.3 < 2.5 Nastrkávacia...
Page 32
Po každých 20 000 cyklech nebo podle zkušeností vypust’te a znovu naplňte impulzní pohonnou jednotku pomocí soupravy pro výměnu média (Part No. EQ106S-K400). Před montáží namažte šestihranný pohon a hnací hřídel. Nastavení Krouticího Momentu Viz nákres 47132956 na straně 2. Nastavení...
Nyomatékbeállítás Lásd a 47132956 rajzot a 2. oldalon. Ezen kétlapú ütvecsavarozók nyomatékának beállításához a következőképpen járjon el: 1. Távolítsa el a csatlakozódugót. 2. Addig forgassa a hajtótengelyt, amíg a nyomatékbeállító csavar láthatóvá válik a nyílásban. 3. 1.5 mm-es hatszögű kulcs használatával forgassa a nyomatékbeállító csavart az óramutató járásával egyező...
Modelis Konstr eigos greitis (ISO15744) (ISO28927) (modeliai) ukcija Tipas Dydis aps./min † Slėgis (L ) ‡ Galia (L ) Lygis Įkišamasis 40PSQ1 Pistoletas 1/4” 5,000 71.4 82.4 < 2.5 grąžtas 45PS3 Pistoletas Kvadratinis 3/8” 7,000 77.3 88.3 < 2.5 Įkišamasis 45PSQ1 Pistoletas 1/4”...
Page 38
Po kiekvieno 20 000 ciklų etapo arba vadovaudamiesi savo patirtimi impulsinio įtaiso pavaros agregatą ištuštinkite ir vėl pripildykite; naudokitės skysčio pakeitimo komplektu (dalies Nr. EQ106SK400). Prieš montavimą sutepkite šešiabriaunį suktuvą ir momento perdavimo veleną. Sukimo Momento Reguliavimas Žiūrėkite 16578577 2 psl. Kad sureguliuotumėte šių...
Page 40
Pēc katriem 20000cikliem vai, vadoties pēc pieredzes, iztukšojiet un atkārtoti piepildiet impulsu ierīces piedziņas mezglu, izmantojot šķidruma maiņas komplektu (detaļas Nr. EQ106S- K400). Pirms montāžas ieeļļojiet sešstūra piedziņu un izejas vārstu. Griezes Momenta Noregulēšana Skatieties 47132956 zīmējumu 2 lappusē. Lai noregulētu šo divu plātņu impulsu uzgriežņatslēgu griezes momentu, rīkojieties šādi. 1.
Prędkość Poziom hałasu Wibracji (m/s²) Napęd swobodna dB (A) (ISO15744) (ISO28927) Model Styl † Ciśnienie ‡ Moc Rozmiar obr./min. Poziom 40PSQ1 Pistolet Końcówka wkładana 1/4” 5,000 71.4 82.4 < 2.5 45PS3 Pistolet Kwadrat 3/8” 7,000 77.3 88.3 < 2.5 45PSQ1 Pistolet Końcówka wkładana 1/4”...
Page 42
Regulacja Momentu Obrotowego Patrz rysunek 47132956 na stronie 2. Aby wyregulować moment obrotowy tych kluczy impulsowych z dwoma łopatkami: 1. Zdjąć zaślepkę gniazda. 2. Obrócić wał napędowy, aż w otworze będzie widoczna śruba regulacji momentu obrotowego. 3. Za pomocą klucza sześciokątnego 1,5 mm zwiększyć moment obrotowy, obracając śrubę regulacji momentu obrotowego zgodnie z ruchem zegara.
Page 43
Ниво на Звук dB (A) Задвижване -има (m/s²) (ISO15744) Модел Скорост (ISO28927) Стил (и) † Налягане ‡ Мощност Вид размер Ниво Вмъкнете 40PSQ1 Пистолет дребна 1/4” 5,000 71.4 82.4 < 2.5 монета 45PS3 Пистолет Квадратен 3/8” 7,000 77.3 88.3 < 2.5 Вмъкнете 45PSQ1 Пистолет...
Page 44
1. Въздушен Филтър 6. Размер на Резбата 2. Хронометър 7. Свързващо Звено 3. Смазка 8. Предпазен Въздушен Бушон 4. Авариен Спирателен Вентил 9. Петрол 5. Диаметър на Тръба След всеки 20,000 цикъла или както показва опита, отводнете и напълнете отново Задвижващото...
Page 45
Nivel de Zgomot dB (A) Vibraţie m/s² Motor Liberă (ISO15744) (ISO28927) Modele Stil Dimen- rpm † Presiune (L ) ‡ Putere (L ) Nivel siune Introduceţi 40PSQ1 Pistol 1/4” 5,000 71.4 82.4 < 2.5 bitul 45PS3 Pistol Pătrat 3/8” 7,000 77.3 88.3...
După fiecare 20.000 de cicluri sau după cum indică experienţa, goliţi şi reumpleţi Ansamblul de acţionare a unităţii pentru impulsuri folosind Setul pentru înlocuirea lichidului (Piesa nr. EQ106S-K400). Lubrifiaţi acţionarea hexagonală şi arborele de ieşire înainte de asamblare. Reglarea cuplului Vezi figura 47132956 de la pagina 2.
Page 47
(A) (ISO15744) Модель (ISO28927) Тип вращения (модели) Раз- † Давление ‡ Мощность Уров- Тип об./мин. мер ень Вставляемая 40PSQ1 Пистолет 1/4” 5,000 71.4 82.4 < 2.5 насадка 45PS3 Пистолет Квадратный 3/8” 7,000 77.3 88.3 < 2.5 Вставляемая 45PSQ1 Пистолет...
Page 48
Через каждые 20000 циклов, либо на основании приобретенного опыта, опорожняйте и вновь заливайте узел привода импульсного устройства, используя набор для замены жидкостей (№ по каталогу EQ106S-K400). Смажьте шестигранный привод и выходной вал перед сборкой. Регулирование Крутящего Момента См. рисунок 47132956 на стр. 2. Для...
