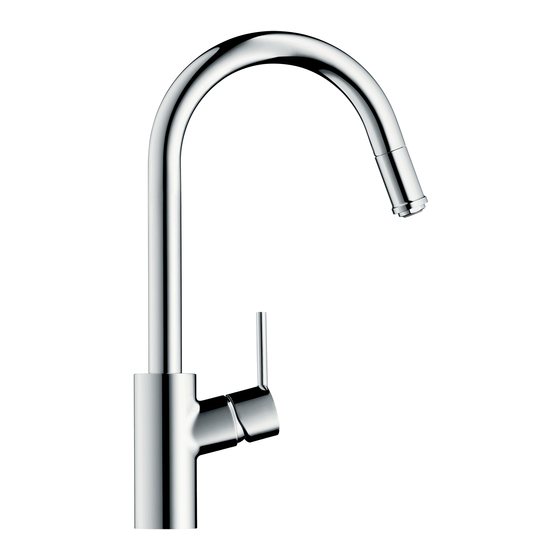

Summary of Contents for Hans Grohe Talis S2 Variarc 14872000

  • Page 1: Table Of Contents

    Gebrauchsanleitung / Montageanleitung Mode d'emploi / Instructions de montage Instructions for use / assembly instructions Istruzioni per l'uso / Istruzioni per Installazione Modo de empleo / Instrucciones de montaje Gebruiksaanwijzing / Handleiding Brugsanvisning / Monteringsvejledning Instruções para uso / Manual de Instalación Instrukcja obsługi / Instrukcja montażu Návod k použití...
  • Page 2: Gebrauchsanleitung / Montageanleitung

    Deutsch Sicherheitshinweise Symbolerklärung Bei der Montage müssen zur Vermeidung von Kein essigsäurehaltiges Silikon verwenden! Quetsch- und Schnittverletzungen Handschuhe getragen werden. Justierung (siehe Seite 33) Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen müssen ausgeglichen Einstellen der Warmwasserbegrenzung. In werden. Verbindung mit Durchlauferhitzern ist eine Warmwassersperre nicht zu empfehlen.
  • Page 3: Mode D'emploi / Instructions De Montage

    Français Consignes de sécurité Description du symbole Lors du montage, porter des gants de protection Ne pas utiliser de silicone contenant de pour éviter toute blessure par écrasement ou l'acide acétique! coupure. Etalonnage (voir pages 33) Il est conseillé d'équilibrer les pressions de l'eau chaude et froide.
  • Page 4: Instructions For Use / Assembly Instructions

    English Safety Notes Symbol description Gloves should be worn during installation to prevent Do not use silicone containing acetic acid! crushing and cutting injuries. The hot and cold supplies must be of equal pres- Adjustment (see page 33) sures. To adjust the hot water limiter. Using a hot Installation Instructions water limiter in combination with a continu- ous flow water heater is not recommended.
  • Page 5: Istruzioni Per L'uso / Istruzioni Per Installazione

    Italiano Indicazioni sulla sicurezza Descrizione simbolo Durante il montaggio, per pevitare ferite da schiac- Non utilizzare silicone contenente acido ciamento e da taglio bisogna indossare guanti acetico! protettivi. Taratura (vedi pagg. 33) Attenzione! Compensare le differenze di pressione tra i collegamenti dell'acqua fredda e dell'acqua Regolazione del limitatore di erogazione calda.
  • Page 6: Modo De Empleo / Instrucciones De Montaje

    Español Indicaciones de seguridad Descripción de símbolos Durante el montaje deben utilizarse guantes para No utilizar silicona que contiene ácido evitar heridas por aplastamiento o corte. acético! Grandes diferencias de presión en servicio entre Ajuste (ver página 33) agua fría y agua caliente deben equilibrarse. Ajuste del límite de agua caliente.
  • Page 7: Gebruiksaanwijzing / Handleiding

    Nederlands Veiligheidsinstructies Symboolbeschrijving Bij de montage moeten ter voorkoming van knel- en Gebruik geen zuurhoudende silicone! snijwonden handschoenen worden gedragen. Grote drukverschillen tussen de koud- en warmwater- Instellen (zie blz. 33) toevoer dienen vermeden te worden. Instellen van de warmwaterbegrenzing. Montage-instructies In combinatie met een doorstromer is een warmwaterblokkering niet aanbevelens-...
  • Page 8: Brugsanvisning / Monteringsvejledning

    Dansk Sikkerhedsanvisninger Symbolbeskrivelse Ved monteringen skal der bruges handsker for at Der må ikke benyttes eddikesyreholdig undgå kvæstelser og snitsår. silikone! Større trykforskelle mellem koldt og varmt vand bør Forindstilling (se s. 33) udjævnes. Indstilling af varmvandsbegrænsningen. I Monteringsanvisninger forbindelse med gennemstrømningsvandvar- mere anbefaler vi ikke en varmvandsspærre.
  • Page 9: Instruções Para Uso / Manual De Instalación

    Português Avisos de segurança Descrição do símbolo Durante a montagem devem ser utilizadas luvas de Não utilizar silicone que contenha ácido protecção, de modo a evitar ferimentos resultantes acético! de entalamentos e de cortes. Afinação (ver página 33) Grandes diferenças entre as pressões das águas quente e fria devem ser compensadas.
  • Page 10: Instrukcja Obsługi / Instrukcja Montażu

    Polski Wskazówki bezpieczeństwa Opis symbolu Aby uniknąć zranień, takich jak zgniecenia czy prze- Nie stosować silikonów zawierających kwas cięcia, podczas montażu należy nosić rękawice. octowy! Znaczne różnice ciśnień na dopływach ciepłej i Ustawianie (patrz strona 33) zimnej wody muszą zostać wyrównane. Ustawianie ogranicznika ciepłej wody.
  • Page 11: Cs Návod K Použití / Montážní Návod

    Česky Bezpečnostní pokyny Popis symbolů Pro zabránění řezným zraněním a pohmožděninám Nepoužívat silikon s obsahem kyseliny je nutné při montáži nosit rukavice. octové! Je nutné vyrovnat velké rozdíly tlaku mezi přípoji Nastavení (viz strana 33) studené a teplé vody. Nastavení omezovače teplé vody. Ve Pokyny k montáži spojení...
  • Page 12: Návod Na Použitie / Montážny Návod

    Slovensky Bezpečnostné pokyny Popis symbolov Pri montáži musíte nosiť rukavice, aby ste predišli Nepoužívať silikón s obsahom kyseliny pomliaždeninám a rezným poraneniam. octovej! Veľké rozdiely v tlaku medzi prípojkami studenej a Nastavenie (viď strana 33) teplej vody musia byť vyrovnané. Nastavenie obmedzenia teplej vody.
  • Page 13: Zh 用户手册 / 组装说明

    中文 安全技巧 符号说明 装配时为避免挤压和切割受伤,必须戴上手 请勿使用含有乙酸的硅! 套。 冷热水管间过大的压力差必须予以平衡。 调节 (参见第页 33) 安装提示 热水温度调节。如果使用即热式喷头, • 安装前必须检查产品是否受到运输损害。 安装 则不建议安装热水阀门。 后将不认可运输损害或表面损伤。 • 管道和阀门必须根据通用标准进行安装、冲洗 和检查。 大小 (参见第页 36) • 请遵守当地国家现行的安装规定。 流量示意图 技术参数 (参见第页 37) 1 MPa 工作压强: 最大  普通水流 0,1 - 0,5 MPa 推荐工作压强:  花洒 1,6 MPa 测试压强: 备用零件 (参见第页 39) (1 MPa = 10 bar = 147 PSI) 70°C 热水温度: 最大 XXX = 颜色代码 65°C 推荐热水温度:...
  • Page 14: По Монтажу

    Русский Указания по технике безопасности Описание символов Во время монтажа следует надеть перчатки во Не применяйте силикон, содержащий избежание прищемления и порезов. уксусную кислоту. донного клапа. Перед установкой смесителя не- Подгонка (см. стр. 33) обходимо регулировочными кранами выровнять авление холодной и горячей воды при помощи Регулировка...
  • Page 15 Magyar Biztonsági utasítások Szimbólumok leírása A szerelésnél a zúzódások és vágási sérülések Ne használjon ecetsavtartalmú szilikont! elkerülése érdekében kesztyűt kell viselni. A hidegvíz- és a melegvíz-csatlakozások közötti Beállítás (lásd a oldalon 33) nagy nyomáskülönbséget kikell egyenlíteni! A meleg víz korlátozás beállítása. Átfolyós Szerelési utasítások vízmelegítőknél meleg víz korlátozó...
  • Page 16 Suomi Turvallisuusohjeet Merkin kuvaus Asennuksessa on käytettävä käsineitä puristumien ja Älä käytä etikkahappopitoista silikonia! viiltojen aiheuttamien tapaturmien estämiseksi. Suuret paine-erot kylmä- ja kuumavesiliitäntöjen Säätö (katso sivu 33) välillä on tasattava. Lämpötilan rajoittimen säätäminen. Emme Asennusohjeet suosittele käyttämään lämpötilan rajoitinta vedenlämmittimen (läpivirtauskuumennin) •...
  • Page 17 Svenska Säkerhetsanvisningar Symbolförklaring Handskar ska bäras under monteringsarbetet så att Använd inte silikon som innehåller ättiksyra! man kan undvika kläm- och skärskadorgen werden. Stora tryckskillnader mellan anslutningarna för varmt Justering (se sidan 33) och kallt vatten måste utjämnas. Ställa in varmvattenregleringen. Tillsammans Monteringsanvisningar med varmvattenberedare rekommenderas inte en varmvattenspärr.
  • Page 18 Lietuviškai Saugumo technikos nurodymai Simbolio aprašymas Apsaugai nuo užspaudimo ir įsipjovimo montavimo Nenaudokite silikono, kurio sudėtyje yra metu mūvėkite pirštines. acto rūgšties! Turi būti išlyginti šalto ir karšto slėgio nelygumai. Reguliavimas (žr. psl. 33) Montavimo instrukcija Karšto vandens ribojimas. Kartu su cirkuliaci- niais šildytuvais nerekomenduojama naudoti •...
  • Page 19 Hrvatski Sigurnosne upute Opis simbola Prilikom montaže se radi sprječavanja prignječenja i Nemojte koristiti silikon koji sadrži octenu posjekotina moraju nositi rukavice. kiselinu! Velika razlika u pritisku između vruće i hladne vode Regulacija (pogledaj stranicu 33) mora biti izbalansirana. Namještanje limitera tople vode. U kombina- Upute za montažu ciji s protočnim bojlerima nije preporučljiva primjena sustava za blokiranje dotoka tople...
  • Page 20 Türkçe Güvenlik uyarıları Simge açıklaması Montaj esnasında ezilme ve kesilme gibi yaralanma- Asetik asit içeren silikon kullanmayın! ları önlemek için eldiven kullanılmalıdır. Sıcak ve soğuk su bağlantıları arasında büyük Ayarlama (bakınız sayfa 33) basınç farklılıkları varsa, bu basınç farklılıklarının dengelenmesi gerekir. Sıcak su sınırlamasının ayarlanması.
  • Page 21: Manual De Utilizare / Instrucţiuni De Montare

    Română Instrucţiuni de siguranţă Descrierea simbolurilor La montare utilizaţi mănuşi pentru evitarea contuziu- Nu utilizaţi silicon cu conţinut de acid acetic! nilor şi tăierii mâinilor. Diferenţele de presiune mari între alimentarea cu Reglare (vezi pag. 33) apă rece şi apă caldă trebuie echilibrate. Reglarea limitatorului de apă...
  • Page 22: El Οδηγίες Χρήσης / Οδηγία Συναρμολόγησης

    Ελληνικά Υποδείξεις ασφαλείας Περιγραφή συμβόλων Για να αποφύγετε τραυματισμούς κατά τη συναρμο- Μην χρησιμοποιείτε σιλικόνη που περιέχει λόγηση πρέπει να φοράτε γάντια. οξικό οξύ! Οι διαφορές της πίεσης μεταξύ της σύνδεσης κρύου Ρύθμιση (βλ. Σελίδα 33) και ζεστού νερού θα πρέπει να αντισταθμίζονται. Ρύθμιση...
  • Page 23: Navodilo Za Uporabo / Navodila Za Montažo

    Slovenski Varnostna opozorila Opis simbola Pri montaži je treba nositi rokavice, da se preprečijo Ne smete uporabiti silikona, ki vsebuje poškodbe zaradi zmečkanja ali urezov. ocetno kislino! Velike razlike v tlaku med priključkom za mrzlo in Justiranje (glejte stran 33) priključkom za toplo vodo je potrebno izravnati.
  • Page 24: Kasutusjuhend / Paigaldusjuhend

    Estonia Ohutusjuhised Sümbolite kirjeldus Kandke paigaldamisel muljumis- ja lõikevigastuste Ärge kasutage äädikhapet sisaldavat vältimiseks kindaid. silikooni! Kui külma ja kuuma vee ühenduste surve on väga Reguleerimine (vt lk 33) erinev, tuleb need tasakaalustada. Sooja vee piirangu seadistamine. Ühendu- Paigaldamisjuhised ses boileritega ei ole sooja vee blokeeringu soovitatav.
  • Page 25: Lietošanas Pamācība / Montāžas Instrukcija

    Latvian Drošības norādes Simbolu nozīme Montāžas laikā, lai izvairītos no saspiedumiem un Neizmantot silikonu, kas satur etiķskābi! iegriezumiem, nepieciešams nēsāt cimdus. Jāizlīdzina spiediena atšķirības starp aukstā un Ieregulēšana (skat. lpp. 33) karstā ūdens pievadiem. Karsta ūdens ierobežotāja regulēšana. Norādījumi montāžai Kopā...
  • Page 26: Sr Uputstvo Za Upotrebu / Uputstvo Za Montažu

    Srpski Sigurnosne napomene Opis simbola Prilikom montaže se radi sprečavanja prignječenja i Nemojte koristiti silikon koji sadrži sirćetnu posekotina moraju nositi rukavice. kiselinu! Velika razlika u pritisku između vruće i hladne vode Podešavanje (vidi stranu 33) mora biti izbalansirana. Podešavanje ograničivača tople vode. Instrukcije za montažu U kombinaciji sa protočnim bojlerima ne preporučuje se primena sistema za...
  • Page 27: Bruksanvisning / Montasjeveiledning

    Norsk Sikkerhetshenvisninger Symbolbeskrivelse Bruk hansker under montasjen for å unngå klem- og Ikke bruk silikon som inneholder eddiksyre! kuttskader. Store trykkdifferanser mellom kaldt- og varmtvannstil- Justering (se side 33) koblinger skal utlignes. Innstilling av varmtvannsbegrensning. I Montagehenvisninger forbindelse med gjennomstrømningsvarmere er det ikke anbefalt å...
  • Page 28: За Монтаж

    БЪЛГАРСКИ Указания за безопасност Описание на символите При монтажа трябва да се носят ръкавици, за да Не използвайте силикон, съдържащ оцет- се избегнат наранявания поради притискане на киселина! или порязване. Юстиране (вижте стр. 33) Големите разлики в налягането между изводите за студената...
  • Page 29 Shqip Udhëzime sigurie Përshkrimi i simbolit Për të evituar lëndimet e pickimeve ose të prerjeve Mos përdorni silikon që në përbërje ka acid gjatë procesit të montimit duhet që të vishni doreza. acetik. Ndryshimet e mëdha të presionit mes lidhjeve të ujit Justimi (shih faqen 33) të...
  • Page 30 ‫عربي‬ ‫وصف الرمز‬ ‫تنبيهات األمان‬ ‫يجب إرتداء قفازات لليد أثناء التركيب لتجنب‬ ‫هام! ال تستخدم السليكون الذي يحتوي على‬ .‫حدوث أخطار اإلنحشار أو الجروح‬ !‫أحماض‬ ‫يجب أن يكون تيار الماء الساخن والماء البارد‬ ‫الضبط (راجع صفحة‬ .‫متعادلين في الضغط‬ ‫ضبط تحديد المياه الدافئة. ال ينصح باستخدام‬ ‫تعليمات...
  • Page 31 (3 Nm) SW 19 mm CLICK SW 10 mm (8 Nm)
  • Page 32 (1 Nm) > 2 min...
  • Page 33 Justierung Justierung 0,3 MPa 60 °C 10 °C 0,3 МПа ‫مﻴﺠابﺴﻜال‬...
  • Page 34 Bedienung Bedienung ‫اﻟﺘﺸﻐﻴﻞ‬ öffnen / ouvert / open / aperto / abierto / open / åbne / schließen / fermé / close / chiudere / cerrar / sluiten / öffnen ‫ﻓﺘﺢ‬ abrir / otworzyć / otevřít / otvoriť / 开 / открыть / nyitás / ‫اﻟﺘﺸﻐﻴﻞ‬...
  • Page 35 Bedienung...
  • Page 36 Talis S² Variarc 14872000 / 14872800 / 14853000 Talis S² Variarc 14877000 / 14877800 / 14851000...
  • Page 37 Talis S² Variarc Talis S² Variarc 14872000 / 14872800 14877000 / 14877800 0,60 0,60 0,55 0,55 0,50 0,50 0,45 0,45 0,40 0,40 0,35 0,35 0,30 0,30 0,25 0,25 0,20 0,20 0,15 0,15 0,10 0,10 0,05 0,05 0,00 0,00 Q = l/min 9 12 15 18 21 24 27 30 Q = l/min 9 12 15 18 21 24 27 30...
  • Page 39 Talis S² Variarc 14872000 / 14872800 95562XXX 14853000 95560XXX 96338000 97735000 95498XXX 95140000 98193000 (M4x20) (32x2) SW 4 mm 98365000 97209000 95008000 (M37x1,5) SW 30 mm 92730000 96919XXX 98422000 Talis S² Variarc (7x1,5) 14872000 / 14872800 94074000 97827000 98212000 (DIN-DVGW) (8x1,75) (41x2) 13913000...
  • Page 40 Talis S² Variarc 14877000 / 14877800 95562XXX 14851000 95560XXX 96338000 97735000 95498XXX 95140000 98193000 (M4x20) (32x2) SW 4 mm 98365000 97209000 95008000 (M37x1,5) SW 30 mm 92730000 94074000 98422000 96920XXX (DIN-DVGW) Talis S² Variarc (7x1,5) 14877000 / 14877800 97827000 98212000 (8x1,75) (41x2) 13913000...
