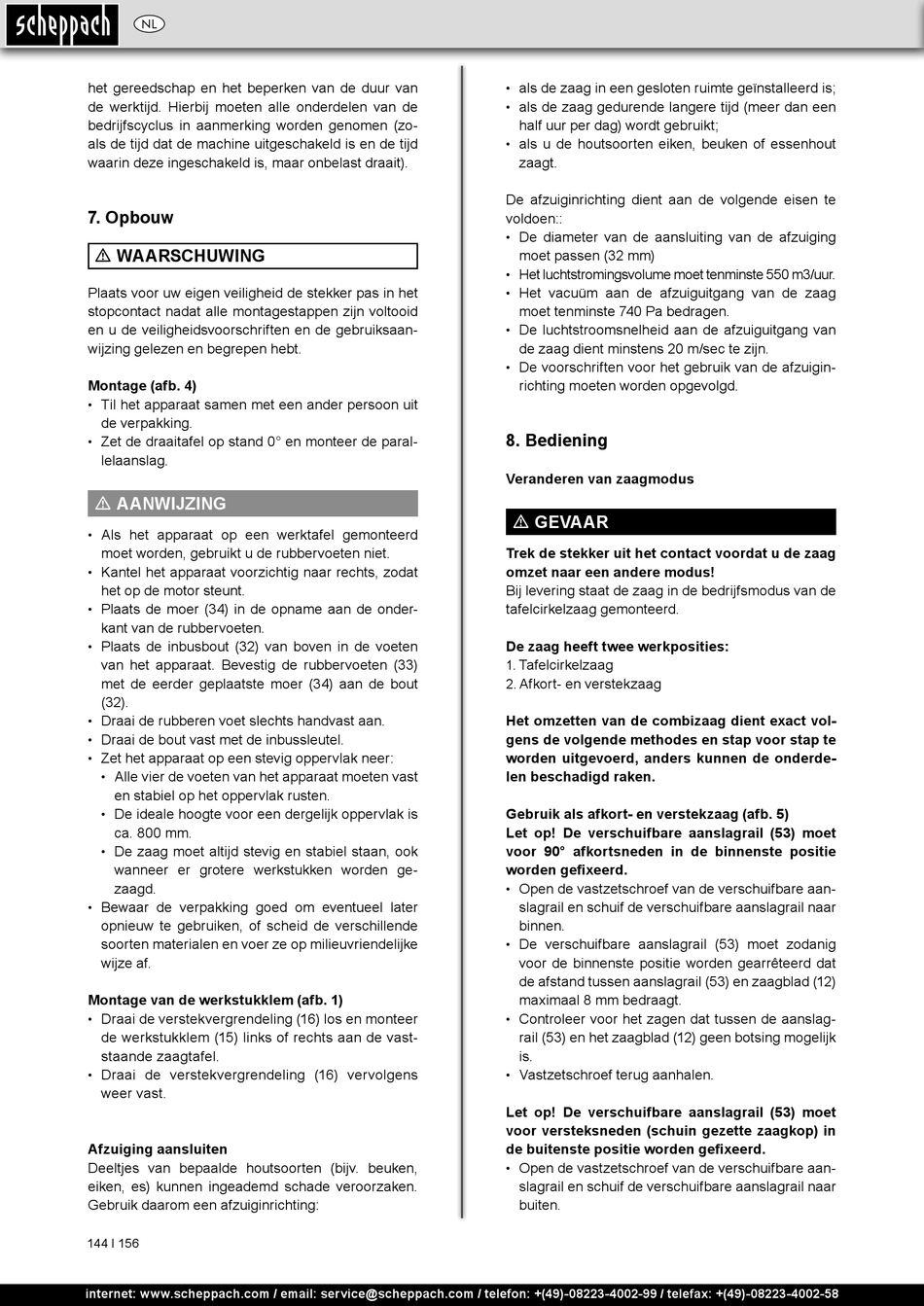

Scheppach HM100T Original Operating Manual page 144

NL
het gereedschap en het beperken van de duur van
de werktijd. Hierbij moeten alle onderdelen van de
bedrijfscyclus in aanmerking worden genomen (zo-
als de tijd dat de machine uitgeschakeld is en de tijd
waarin deze ingeschakeld is, maar onbelast draait).
7. Opbouw
m WAARSCHUWING
Plaats voor uw eigen veiligheid de stekker pas in het
stopcontact nadat alle montagestappen zijn voltooid
en u de veiligheidsvoorschriften en de gebruiksaan-
wijzing gelezen en begrepen hebt.
Montage (afb. 4)
Til het apparaat samen met een ander persoon uit
•
de verpakking.
• Zet de draaitafel op stand 0° en monteer de paral-
lelaanslag.
m AANWIJZING
Als het apparaat op een werktafel gemonteerd
•
moet worden, gebruikt u de rubbervoeten niet.
Kantel het apparaat voorzichtig naar rechts, zodat
•
het op de motor steunt.
Plaats de moer (34) in de opname aan de onder-
•
kant van de rubbervoeten.
Plaats de inbusbout (32) van boven in de voeten
•
van het apparaat. Bevestig de rubbervoeten (33)
met de eerder geplaatste moer (34) aan de bout
(32).
Draai de rubberen voet slechts handvast aan.
•
Draai de bout vast met de inbussleutel.
•
Zet het apparaat op een stevig oppervlak neer:
•
Alle vier de voeten van het apparaat moeten vast
•
en stabiel op het oppervlak rusten.
• De ideale hoogte voor een dergelijk oppervlak is
ca. 800 mm.
De zaag moet altijd stevig en stabiel staan, ook
•
wanneer er grotere werkstukken worden ge-
zaagd.
Bewaar de verpakking goed om eventueel later
•
opnieuw te gebruiken, of scheid de verschillende
soorten materialen en voer ze op milieuvriendelijke
wijze af.
Montage van de werkstukklem (afb. 1)
Draai de verstekvergrendeling (16) los en monteer
•
de werkstukklem (15) links of rechts aan de vast-
staande zaagtafel.
Draai de verstekvergrendeling (16) vervolgens
•
weer vast.
Afzuiging aansluiten
Deeltjes van bepaalde houtsoorten (bijv. beuken,
eiken, es) kunnen ingeademd schade veroorzaken.
Gebruik daarom een afzuiginrichting:
144 І 156
internet: www.scheppach.com / email: service@scheppach.com / telefon: +(49)-08223-4002-99 / telefax: +(49)-08223-4002-58
als de zaag in een gesloten ruimte geïnstalleerd is;
•
als de zaag gedurende langere tijd (meer dan een
•
half uur per dag) wordt gebruikt;
als u de houtsoorten eiken, beuken of essenhout
•
zaagt.
De afzuiginrichting dient aan de volgende eisen te
voldoen::
De diameter van de aansluiting van de afzuiging
•
moet passen (32 mm)
Het luchtstromingsvolume moet tenminste 550 m3/uur.
•
Het vacuüm aan de afzuiguitgang van de zaag
•
moet tenminste 740 Pa bedragen.
De luchtstroomsnelheid aan de afzuiguitgang van
•
de zaag dient minstens 20 m/sec te zijn.
De voorschriften voor het gebruik van de afzuigin-
•
richting moeten worden opgevolgd.
8. Bediening
Veranderen van zaagmodus
m GEVAAR
Trek de stekker uit het contact voordat u de zaag
omzet naar een andere modus!
Bij levering staat de zaag in de bedrijfsmodus van de
tafelcirkelzaag gemonteerd.
De zaag heeft twee werkposities:
Tafelcirkelzaag
1.
2. Afkort- en verstekzaag
Het omzetten van de combizaag dient exact vol-
gens de volgende methodes en stap voor stap te
worden uitgevoerd, anders kunnen de onderde-
len beschadigd raken.
Gebruik als afkort- en verstekzaag (afb. 5)
Let op! De verschuifbare aanslagrail (53) moet
voor 90° afkortsneden in de binnenste positie
worden gefixeerd.
Open de vastzetschroef van de verschuifbare aan-
•
slagrail en schuif de verschuifbare aanslagrail naar
binnen.
De verschuifbare aanslagrail (53) moet zodanig
•
voor de binnenste positie worden gearrêteerd dat
de afstand tussen aanslagrail (53) en zaagblad (12)
maximaal 8 mm bedraagt.
Controleer voor het zagen dat tussen de aanslag-
•
rail (53) en het zaagblad (12) geen botsing mogelijk
is.
Vastzetschroef terug aanhalen.
•
Let op! De verschuifbare aanslagrail (53) moet
voor versteksneden (schuin gezette zaagkop) in
de buitenste positie worden gefixeerd.
• Open de vastzetschroef van de verschuifbare aan-
slagrail en schuif de verschuifbare aanslagrail naar
buiten.
