Summary of Contents for Huvema HU 40 G

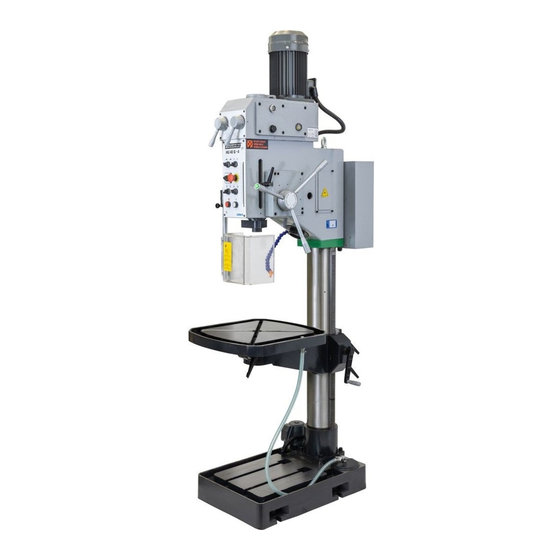

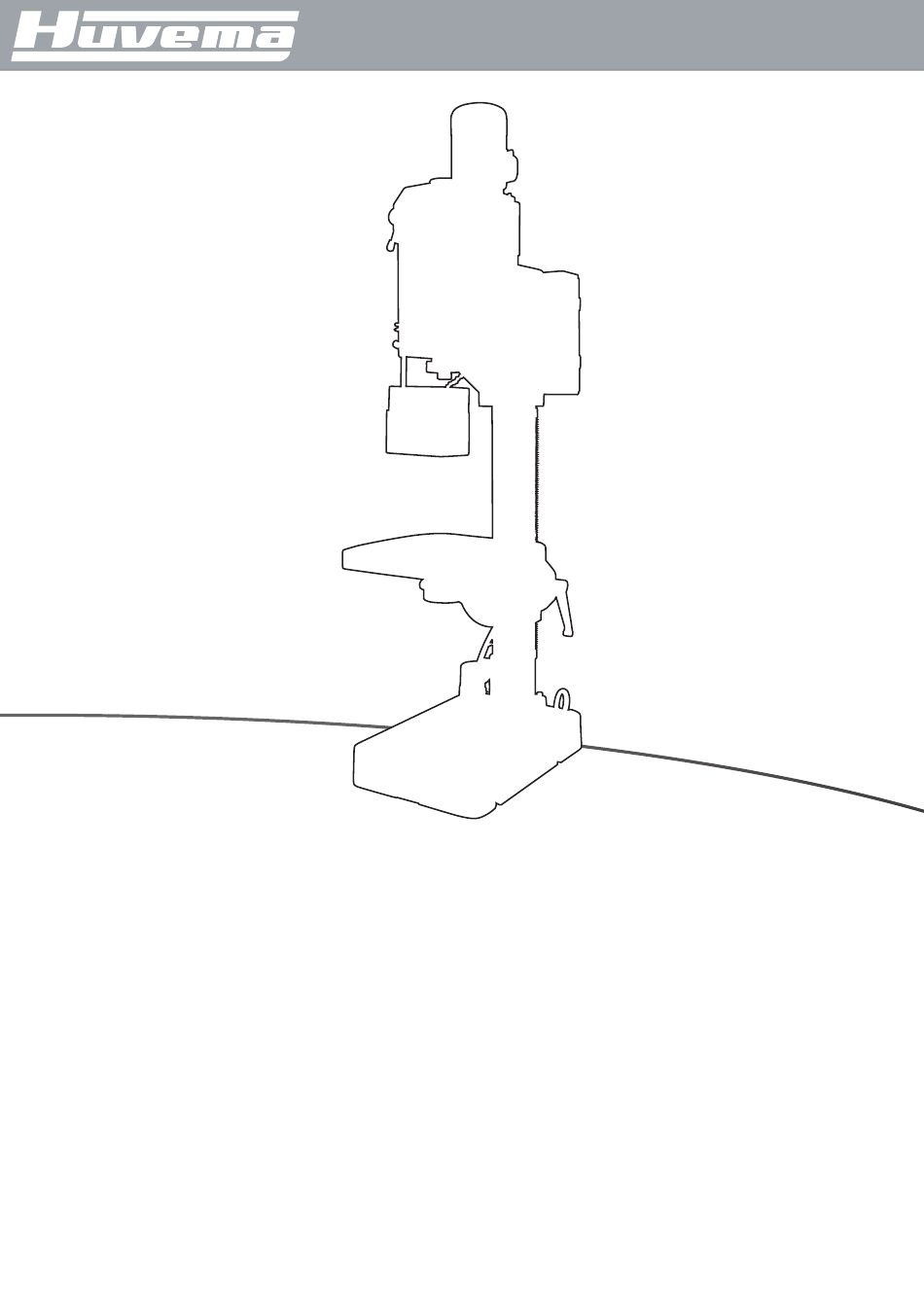

- Page 1 K O L O M B O O R M A C H I N E S HU 40 G...
-
Page 2: Table Of Contents
nhoudsopgave Algemene veiligheidsvoorschriften Extra veiligheidsvoorschriften Gebruiksvoorschriften Kenmerken Gebruiksvoorschriften Veiligheidsvoorschriften Juist gebruik van de machine Transport, controle en onderhoud Transport Fundament Controle Onderhoud 5.4.1 Reinigen 5.4.2 Olie 5.4.3 Smering Beschrijving van de machine Bedieningspaneel 6.1.1 Keuzeschakelaar g voor boren of tappen Belangrijkste onderdelen 6.2.1 Hendels voor instellen toerental en voeding... -
Page 3: Algemene Veiligheidsvoorschriften
40 g ndustrIële kolomboormachIne 1. a lgemene veIlIgheIdsvoorschrIften N.B.: Lees de handleiding zorgvuldig door teneinde problemen te voorkomen. Zoals bij alle machines zijn ook aan deze machine tijdens het uitvoeren van werkzaamheden gevaren verbonden. Een juiste bediening beperkt deze risico’s. Bij het niet naleven van de veiligheidsvoorschriften zijn risico’s onvermijdelijk. -
Page 4: Extra Veiligheidsvoorschriften
xtra veIlIgheIdsvoorschrIften Denk er steeds aan dat: • bij onderhouds- en reparatiewerkzaamheden de machine “UIT” moet staan en spanningsloos moet zijn, • ingespannen werkstukken uitsluitend bij een uitgeschakelde machine opgemeten mogen worden. Ga niet over de machine heen hangen, let op bij loshangende kleding, stropdassen, hemdsmouwen, sieraden e.d. en draag een haarnetje. -
Page 5: Juist Gebruik Van De Machine
Drilling Machine Instruction Book • Schakel de machine uit en wacht tot alle onderdelen tot stilstand zijn gekomen voordat u de snelheid wijzigt. • Laat de machine nooit onbeheerd achter. Schakel eerst de machine uit en koppel deze los van de stroomtoevoer voordat u de werkruimte verlaat. -
Page 6: Onderhoud
l window 15 Oil draining plug 6 Oil level window 15 Oil draining plug ning plug 16 Feed selector 7 Oil draining plug 16 Feed selector ctor 17 Automatic feed lever 8 Tool ejector 17 Automatic feed lever 5.4 o Fig 5 nderhoud pring housing... -
Page 7: Beschrijving Van De Machine
Fig 1 Fig 2 C Spindelhuls. Reinig en smeer de heugel voor het omhoog- en omlaagbewegen van de spindelhuls. D Kolom. Smeer met olie elke 50 uur. Tandwielkast. Vul met olie tot het aangegeven niveau. Vervang de olie na elke 2000 uur. Voedingskast. -
Page 8: Bedieningspaneel
assembly shown on page 17 tighten the Z5035-03-21.(Index No.79) This mechanism has been adjusted in our works, by Fig 13 measuring the maximum admissible axial load, with a tens meter. Therefore, do not tighten the nut too much, 6.1 b so as to avoid the risk of breaking the mechanism. -
Page 9: Keuzeschakelaar G Voor Boren Of Tappen
6.1.1 k euzeschakelaar g voor boren of tappen Boren is mogelijk wanneer u schakelaar G naar links draait: • Bedien het handwiel M om de boorkop naar boven of beneden te bewegen. • Druk op knop L voor automatische voeding. Druk opnieuw op knop L, de elektromagnetische koppeling wordt uitgeschakeld en de boorkop kan weer handmatig met het handwiel naar boven en beneden bewogen worden. -
Page 10: Terughaalveer
Fig 11 6.2.3 t erughaalveer RETURN SPRING To tauten the return spring in model extract the quill until the Ga als volgt te werk om de terughaalveer te spannen: teeth of the working gear can move freely .Then move the •... -
Page 11: Gebruik
7. g ebruIk 7.1 w erkstuk klemmen Om te voorkomen dat het werkstuk gaat draaien, slingeren of trillen tijdens de bewerking, moet het worden ingespannen in een machineklem. De klem moet in de T-sleuven op de machinetafel worden bevestigd. 7.2 g ereedschap Inspannen Het is belangrijk dat het gereedschap goed wordt ingespannen. -
Page 12: Aansluiten Op De Stroomtoevoer
Type Specificatie Naam LW8GS-20/04 Hoofdschakelaar DZX7-2508 Stroomonderbreker Drilling Machine Instruction Book DZX4-60 1A/29 Stroomonderbreker DZX2-60 3A/19 Stroomonderbreker DZX2-60 1A/19 Stroomonderbreker DZX2-60 1A/19 Stroomonderbreker 3TB4122 Schakelaar 3TB4122 Schakelaar 3TH8040 Relaisvanpomp DRILL PROTECTION GUARD LA58-X/31 Schakelaarvanwerkverlichting The machine is provided with a security micro LA58-10X/23 Schakelaarboren/tappen LA58-10X/23... -
Page 13: Delta Dvp 14 Ec Controller
10. d dvp 14 ec c elta ontroller 10.1 I en uItgangen Afbeelding 17 – In- en uitgangen PLC in orde wanneer leds POWER en RUN (groen) branden. Legenda: led rood PLC = ingang/uitgang actief: Noodstop, boorkop beschermkap schak., Stopknop Startknop (puls) Schakelaar Linksom actief 3x knoppen van zijspindel (puls) - Page 14 Om de spindelvoeding te gebruiken draai de zijspindel iets naar beneden zodat het bovenste positie schakelaar vrijkomt. Druk nu op een van de knoppen van de zijspindel (ingang 3 zal tijdens het indrukken gaan branden zolang deze wordt ingehouden (puls) en de elektromagnetische koppeling zal in komen. Bij het bereiken van de onderste positie schakelaar zal de bekrachtiging van de elektromagnetische koppeling afvallen.
-
Page 15: Onderdelentekeningen
Ⅰ. Table Support and Coolant 11. o nderdelentekenIngen Afbeelding 19 – Tafel WIJZIGINGEN EN T YPEFOUTEN VOORBEHOUDEN... - Page 16 Onderdeel Beschrijving Aant. Nr. Onderdeel Beschrijving Aant. Z5035-01-01 Voet G38-3A/Z3/8” Stop Z5035-07-06 Plaat GB70/M4x60 Schroef GB70/M6x12 Schroef Z5035-07-04 Afdekplaat AYB-12-GD Koelpomp GB70/M14x60 Schroef GB70/M6x12 Schroef G32894/1/2”-3/8” Reduceernippel GB4141.5/M10 Knop Z5035-07-05 Bochtpijp Z035-01-04 Hendel ø16x1.5x1300 Flexibele buis GB79/M10x10 Schroef DN23x1.520.2100.14 Flexibele buis Z5035-01-08 Klemkraag ZBJ51002/32...
- Page 17 Ⅱ. Speed Box(1/2) Afbeelding 20 - Tandwielkast WIJZIGINGEN EN T YPEFOUTEN VOORBEHOUDEN...
- Page 18 Ⅱ. Speed Box(2/2) Ⅱ. Speed Box Afbeelding 21 - Tandwielkast WIJZIGINGEN EN T YPEFOUTEN VOORBEHOUDEN...
- Page 19 Onderdeel Beschrijving Aant. Onderdeel Beschrijving Aant. Z5035-02-01 Tandwielkast Z5035-02-03 Tandwiel Motor GB1567/8x5x32 Spie GB97.2/10 Revet Z5035-02-04 Tandwiel GB5781/M10x35 Schroef Z5035-02-05 Tandwiel Z5035-02-28 Pakking GB894.1/48 Borgring G38-3A/Z3/8” Aftapstop GB276/108 Lager GB70/M8x25 Schroef Z5035-02-06 Stop M27x1.5 Oliepeilglas GB893.1/62 Borgring GB1160.2/B20 Naaf Z5035-02-24 Stop G38-2A/M27x2 Schroef...
- Page 20 Ⅲ. Feed Box Afbeelding 22 – Voeding WIJZIGINGEN EN T YPEFOUTEN VOORBEHOUDEN...
- Page 21 Nr. Onderdeel Beschrijving Aant. Onderdeel Beschrijving Aant. GB823/M6x12 Schroef GB276/7000105 Lager Z5035-03-36 Plaat GB893.1/47 Borgring GB879/6x45 Stift Z5035-03A-04 Huis van hendel Z5035-03-35 Veer GB810/M24x1.5 Moer Z5035-03-24 Tandwielas Z5035-03A-08 Plaat GB1096/8x25 Spie GB70/M4x6 Schroef GB1095/8x25 Spie Z5035-03A-08 Pakking Z5035-03A-03 Borgring GB70/M4x6 Schroef Z5035-03A06 Wormwiel...
- Page 22 Ⅳ. Headstock(1/2) Afbeelding 23 - Kop WIJZIGINGEN EN T YPEFOUTEN VOORBEHOUDEN...
- Page 23 Ⅳ. Headstock(2/2) Afbeelding 24 – Kop WIJZIGINGEN EN T YPEFOUTEN VOORBEHOUDEN...
- Page 24 Onderdeel Beschrijving Aant. Nr. Onderdeel Beschrijving Aant. Z5035-03-01 Vaste kop GB823/M6x12 Schroef Z5035-03-08 Schakelvork Z5035-03-06 Spindel GB119/10x20 Stift Z5035-03-09 Spindelhuls Z5035-03-44 Schakelhefboom GB894.1/75 Borgring Z5035-03-39 Hendel GB1235/85x5.7 O-ring GB79/M8x25 Schroef Z5035-03-05 Revet Z5035-03-45 Hendel GB301/D8108 Lager GB308/6 GB/T5801/RUA49/32 Lager GB2089/0.8x5x16 Veer Z5035-03-13 Kleine spindelhuls 1...
- Page 25 WIJZIGINGEN EN T YPEFOUTEN VOORBEHOUDEN...
- Page 26 Alle rechten voorbehouden. Niets uit deze uitgave mag worden verveelvoudigd en/of openbaar gemaakt door middel van druk, fotokopie, microfilm of op welke andere wijze dan ook zonder voorafgaande schriftelijke toestemming van de uitgever. © Huvema BV, Kennedylaan 14, Veghel, Nederland. Internet: www.huvema.nl WIJZIGINGEN EN T YPEFOUTEN VOORBEHOUDEN...
- Page 27 WIJZIGINGEN EN T YPEFOUTEN VOORBEHOUDEN...
