その他すべてのワー ク ス テーシ ョ ンの場合 ：
お使いのシ ス テ ム が 2x5 の黒色ヘ ッ ダ コ ネ ク タ の場合、 ス ト レー ト ア ダプ タ ケーブルを使
用 し ます。
a.
以下の図の よ う に、 ケーブルを ス ト レー ト ア ダプ タ に接続 し ます。

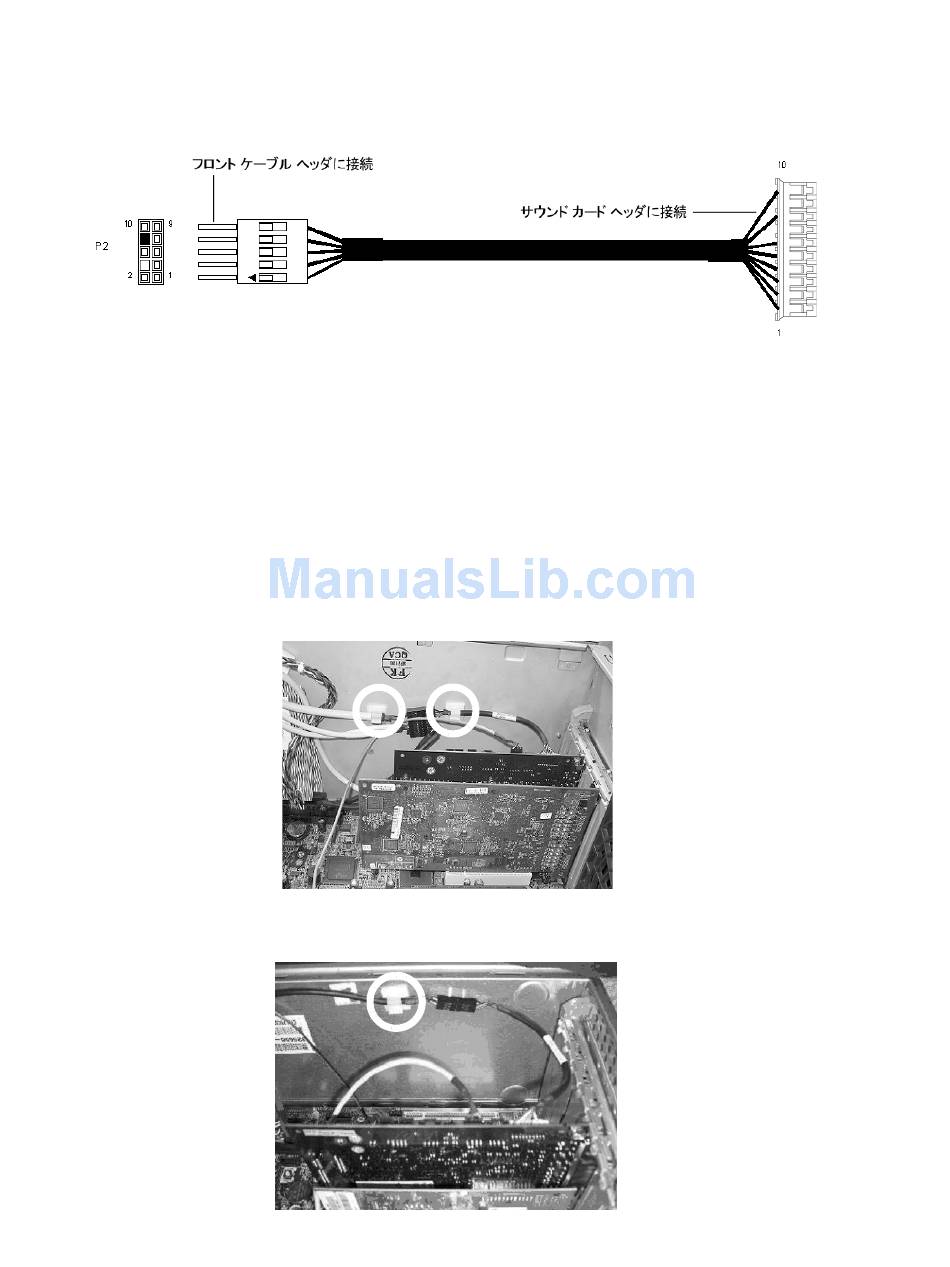

ス ト レー ト アダプ タ ケーブル
b. フ ロ ン ト ケーブル ヘ ッ ダに、 ス ト レー ト ア ダプ タ ケーブルのオ ス側を接続 し ます。
c.
白色サ ウ ン ド カー ド ヘ ッ ダ （J1） に、 ス ト レー ト ア ダプ タ ケーブルの メ ス側を接続 し
ます。
6. CD オーデ ィ オ ケーブルをサ ウ ン ド カー ド の CD_IN コ ネ ク タ に接続 し ます。 も う 片方はオ
プテ ィ カル ド ラ イ ブに接続 し た ま ま に し ます。
7. モデルに よ っ て以下の と お り 、 ア ダプ タ ケーブル と / ま たはフ ロ ン ト I/O ケーブルを シ ャ ー
シの底面に固定 し ます。 以下の図の よ う に新 し い ク リ ッ プ を追加 し 、 その ク リ ッ プにケーブ
ルを固定 し ます。
xw8000 の場合 ：
xw8000 のケーブル配線
その他すべてのワー ク ス テーシ ョ ンの場合 :
その他すべてのワー ク ス テーシ ョ ンのケーブル配線
