32 Afficheur de messages InView
Publication 2706-IN006E-MU-P
6. Utilisez une chaîne (non fournie) pour suspendre les afficheurs
au plafond, en vous conformant aux remarques de l'étape 4 de
la section Montage sur un plafond, page 30.
Montage dos-à-dos
Ne retirez qu'un capot de protection à la fois de
REMARQUE
chaque afficheur.
1. Fixez un support de fixation à chaque extrémité des afficheurs et
remettez les capots de protection en place. Conformez-vous aux
étapes 1 à 4 des instructions de montage sur un mur. Cependant,
remettez uniquement les trois vis inférieures en place sur chaque
capot de protection. Serrez les vis avec un couple de 2,7 Nm.
Recommencez cette étape pour chaque extrémité des deux
afficheurs.
NE fixez PAS les vis supérieures sur les capots de
REMARQUE
protection. Elles serviront à fixer les supports de
fixation pour plafond aux capots de protection à
l'étape suivante.
2. Fixez les supports de fixation pour plafond à tous les capots de
protection en suivant les directives de l'étape 2 des instructions
de montage sur un plafond. Serrez les vis avec un couple de
2,7 Nm.
3. Positionnez les afficheurs dos-à-dos. Fixez-les ensemble en
suivant les directives des étapes 7 à 10 de la section Montage sur un mur,
page 29.

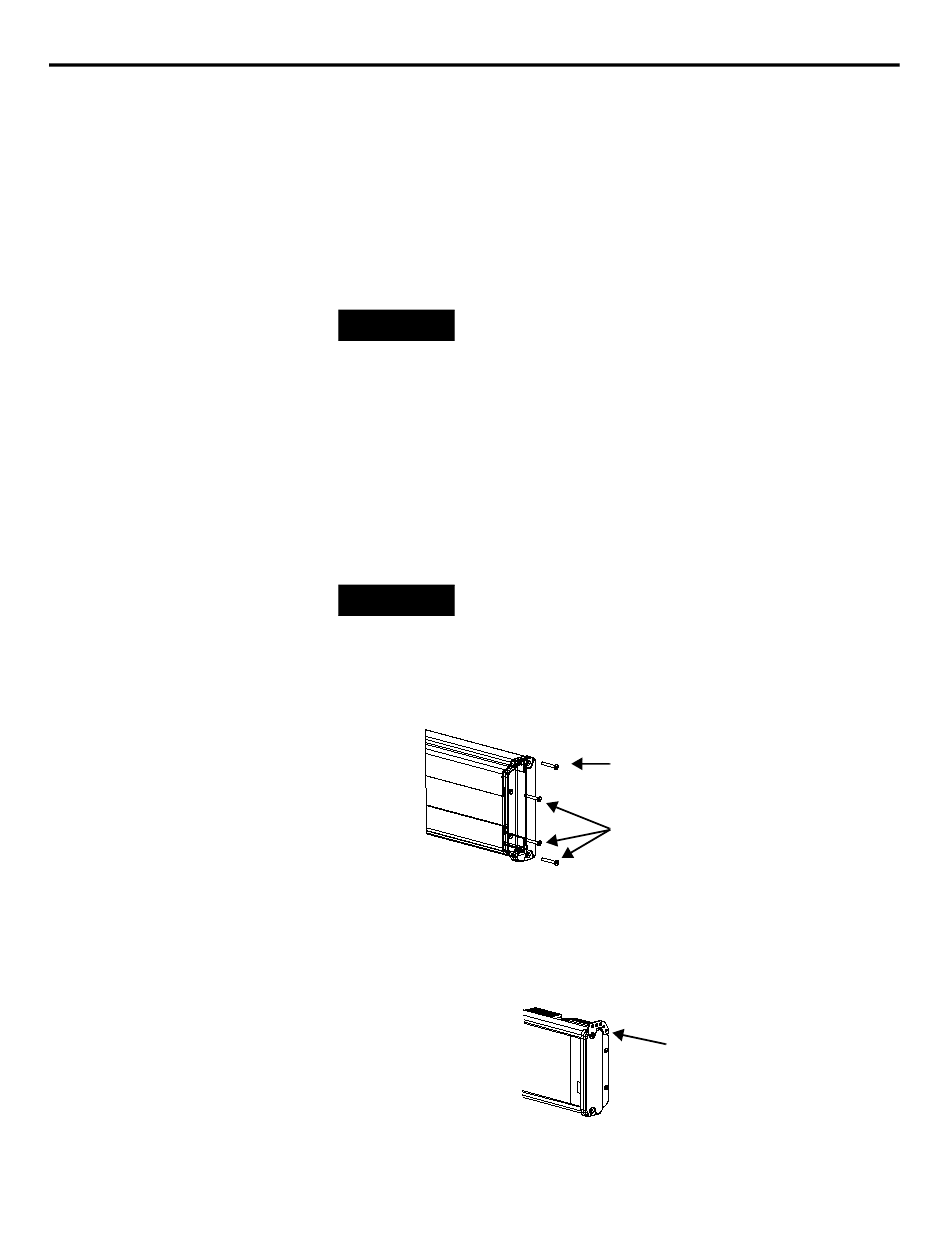

NE fixez PAS cette vis sur le capot de protection
Fixez ces trois vis sur chaque capot de protection
Support de fixation pour plafond
