1. GND
2. NF
3. RS-232 TX
4. RS-232 RX

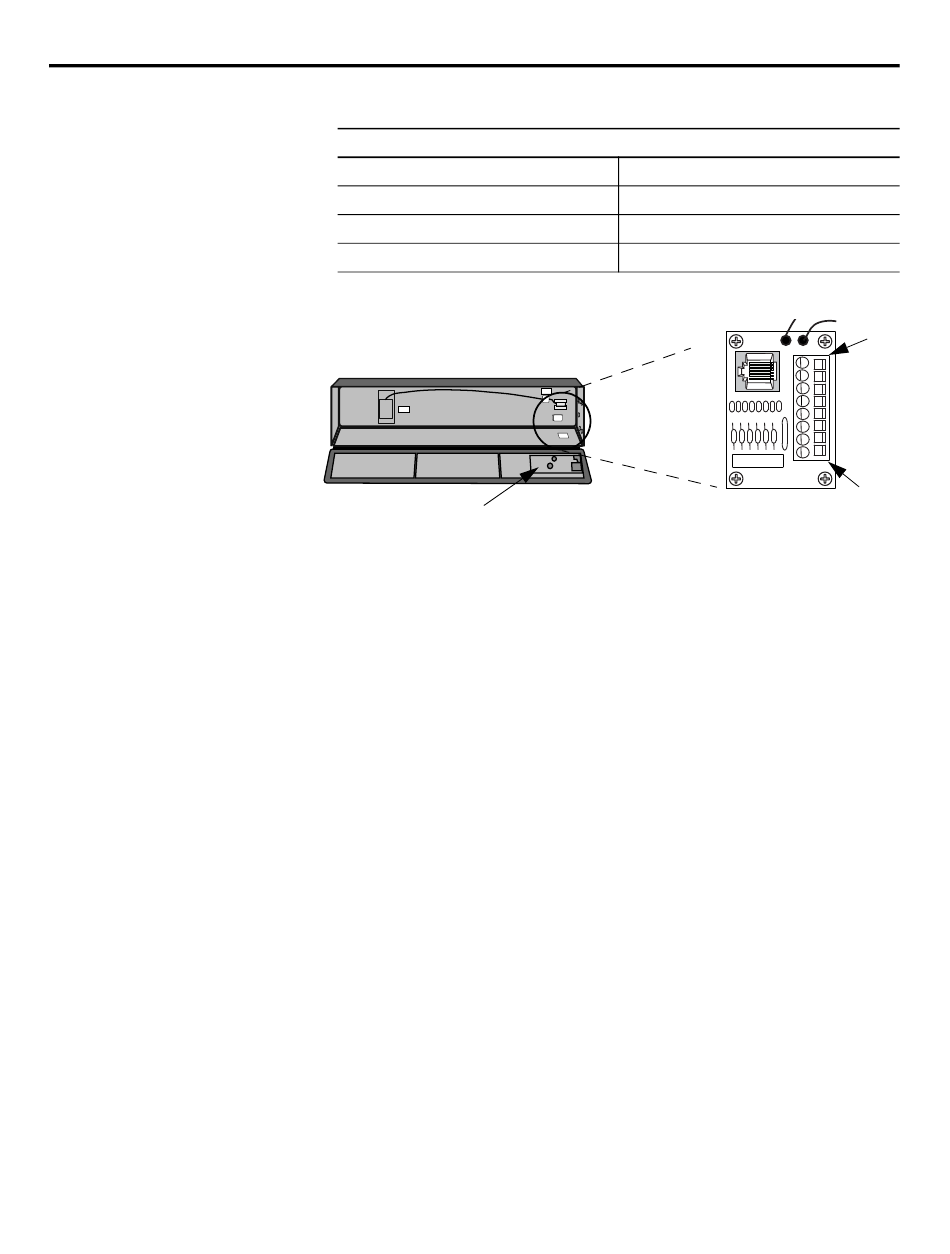

Placa do Controlador
O P1 pode ser usado somente para o RS-232 de entrada, embora
seja opcional e não recomendado. O P1 é projetado para fazer o
download de aplicação do RS-232 e a conexão do resistor de
terminação RS-485. Consulte a publicação 2706-IN007 para obter
maiores informações sobre a terminação RS-485.
6. Feche cuidadosamente a parte da frente do invólucro do sinal e
gire as travas de um quarto de volta para a direita com uma
chave de fenda grande.
Displays de Mensagens InView Marquee
TB1 - RS-232
5. NF
6. NF
7. NF
8. NF
TB1
Publicação 2706-IN006E-MU-P
117
1
2
3
4
5
6
7
8
