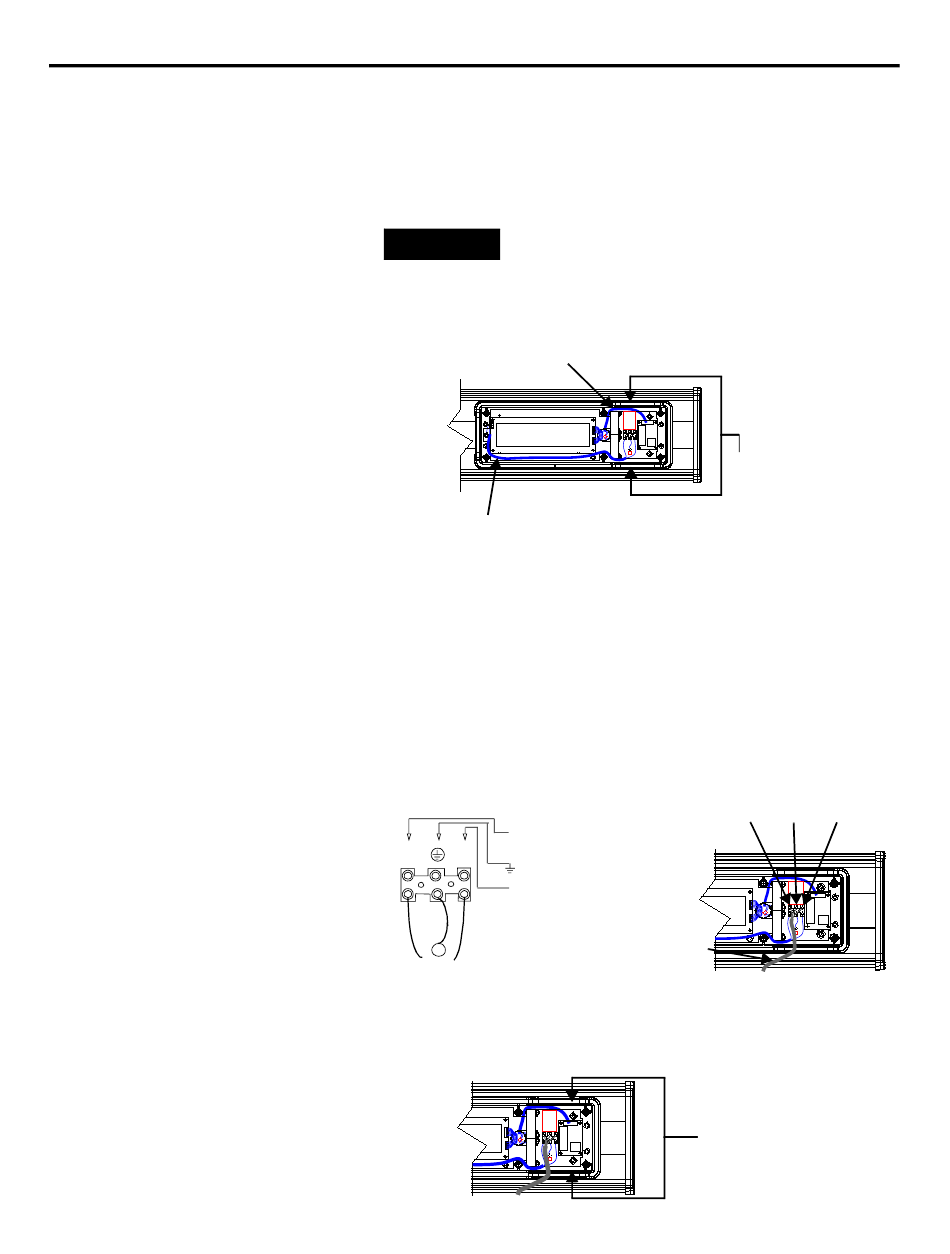

3. Insérez les câbles d'alimentation par le conduit supérieur ou
inférieur gauche de l'afficheur. Il est recommandé d'utiliser le
conduit inférieur pour minimiser les parasites dus au passage
des câbles d'alimentation près des câbles série.
Utilisez uniquement des raccords de conduit
REMARQUE
étanches. Il est préférable d'utiliser des
conduits flexibles.
Câbles série internes
Câblage interne de l'alimentation
4. Dénudez les câbles sur 6 mm. Connectez les câbles électriques.
Veillez à positionner les câbles de telle sorte qu'ils ne soient pas
accrochés par les vis lorsque vous remettrez le capot de
l'alimentation en place et qu'ils n'empêchent pas le bon
fonctionnement du ventilateur.
Hot (Line 1)
N
H
Ground
Neutral
(Line 2)
5. Insérez les câbles série par le conduit supérieur ou inférieur
droit de l'afficheur.
Afficheur de messages InView
Insérez les câbles
d'alimentation dans
l'un de ces conduits
Terre
Ligne
VERT avec
(tension)
jaune
NOIR
100-240 V c.a.
à 50/60 Hz
Insérez les
câbles série
dans l'un de ces
conduits
Publication 2706-IN006E-MU-P
25
Neutre
(ligne 2) :
BLANC
