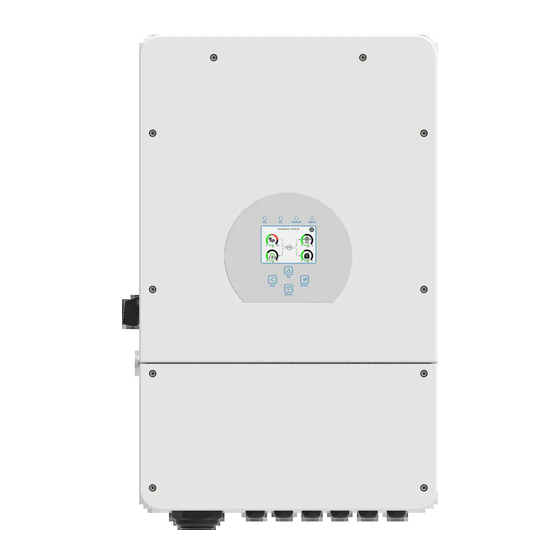

Deye SUN-8K-SG04LP3 User Manual

Hybrid inverter
Hide thumbs Also See for SUN-8K-SG04LP3:
Table of Contents

Advertisement

Quick Links

Hybrid Inverter
SUN-8K-SG04LP3
SUN-10K-SG04LP3
SUN-12K-SG04LP3
User Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SUN-8K-SG04LP3 and is the answer not in the manual?

Questions and answers

Related Manuals for Deye SUN-8K-SG04LP3

Summary of Contents for Deye SUN-8K-SG04LP3

  • Page 1 Hybrid Inverter SUN-8K-SG04LP3 SUN-10K-SG04LP3 SUN-12K-SG04LP3 User Manual...

  • Page 2: Table Of Contents

    Contents 1. Safety Introductions ………………………………………………… 2. Product instructions 01-04 ………………………………………………… 2.1 Product Overview 2.2 Product Size 2.3 Product Features 2.4 Basic System Architecture 3. Installation 05-21 …………………………………………………………… 3.1 Parts list 3.2 Mounting instructions 3.3 Battery connection 3.4 Grid connection and backup load connection 3.5 PV Connection 3.6 CT Connection 3.7 Earth Connection(mandatory)
  • Page 3 Angående denna manual Manualen beskriver huvudsakligen produktinformationen, riktlinjer för installation, drift och underhåll. Manualen kan inte innehålla fullständig information om solcellsanläggningen (PV). Hur man använder den här handboken Läs bruksanvisningen och andra relaterade dokument innan du utför någon operation på växelriktaren. Dokument måste förvaras noggrant och vara tillgängliga på...
  • Page 4 2.1 Produktöversikt GRID LOAD 1: Inverterindikatorer 7: Meter-485 port 13: Rutnät 2: LCD -skärm 8: Batteriingångar 14: Ladda 15: Generatoringång 3: Funktionsknappar 9: Funktionsport 16: WiFi -gränssnitt 4: Slå på/o ff -knappen 10: ModeBUS -port 5: DC -omkopplare 11: BMS -port 6: Parallellport 12: PV -ingång med två...
  • Page 5 2.2 Produktstorlek Omformarens storlek Monteringsfäste - 03 -...
  • Page 6 2.3 Produktfunktioner - - 230V/400V trefas ren sinusomvandlare. -Självförbrukning och inmatning till nätet. - Automatisk omstart medan AC återställs. - Programmerbar leveransprioritet för bas eller nät. - Programmerbara fleroperativa lägen: På rutnät, nätverk och UPS. - Konfigurerbar laddningsström/spänning baserad på applikationer med LCD -skärm. - Konfigurerbar AC/Solar/Generator Charger prioritet med LCD -skärm.
  • Page 7 3. Installera 3.1 Dellista Kontrollera utrustningen före installation. Se till att inget är skadat i förpackningen. Du borde ha fått varorna i följande paket: Stainless steel an�-collision Hybrid inverter Wall moun�ng bracket x1 bolt M8×80 Parallel communica�on L-type Hexagon wrench Ba�ery temperature sensor cable x1 User...
  • Page 8 3.2 Monteringsanvisning Installation Försiktighet Denna hybridomvandlare är konstruerad för utomhusbruk (IP65). Se till att installationsplatsen uppfyller nedanstående villkor: · · Inte i direkt solljus · Inte i områden där mycket lättantändligt material lagras. · Inte i potentiella explosiva områden. · Inte direkt i sval luft. ·...
  • Page 9 ≥500mm ≥500mm För att luftcirkulationen ska kunna släppa ut värme, tillåt ett utrymme på ca. 50 cm åt sidan och ca. 50 cm över och under enheten. Och 100 cm fram. Montera omformaren Kom ihåg att denna inverter är tung! Var försiktig när du lämnar paketet. Välj det rekommenderade borrhuvudet (som visas på...
  • Page 10 3.3 Batterianslutning För säker drift och överensstämmelse krävs ett separat DC-överströmskydd eller en frånskiljningsanordning mellan batteriet och växelriktaren. I vissa applikationer krävs kanske inte omkopplingsenheter men överströmskydd krävs fortfarande. Se den typiska strömstyrkan i tabellen nedan för önskad säkring eller strömbrytare. Model Wire Size Cable(mm )
  • Page 11 Alla ledningar måste utföras av en professionell person. Anslutning av batteriet med en lämplig kabel är viktigt för säker och effektiv drift av systemet. För att minska risken för skador, se diagram 3-2 för rekommenderade kablar. Följ stegen nedan för att genomföra batterianslutning: 1.
  • Page 12 3.3.2 Definition av funktionsport Inverter 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 Parallel_A Parallel_B Meter-485 ModeBUS Parallell A: Parallell 240V Coil Batt Temp kommunikation Sensor Neutral Earth port 1 (CAN -gränssnitt). Bond Parallell B: Parallell CT -L1...
  • Page 13 3.3.3 Anslutning av temperaturgivare för blybatteri Temp. CT - 11 -...
  • Page 14 3.4 Nätanslutning och backup -laddningsanslutning · · Innan du ansluter till nätet, installera en separat AC -brytare mellan växelriktare och nät. Det rekommenderas också att installera en AC -brytare mellan reservlast och inverter. Detta säkerställer att växelriktaren kan kopplas bort säkert under underhåll och skyddas helt mot överström.
  • Page 15 Se till att nätkällan är frånkopplad innan du börjar koppla den till enheten. 3. Sätt sedan in AC -utgångskablar enligt polare som anges på kopplingsblocket och terminalghten -terminalen. Var noga med att ansluta motsvarande N -ledningar och PE - ledningar till relaterade terminaler också. 4.
  • Page 16 3.5.1 Val av PV -modul: När du väljer rätt PV -moduler, var noga med att överväga nedanstående parametrar: 1) Öppen kretsspänning (Voc) för PV -moduler överstiger inte max. PV -matris öppen kretsspänning för växelriktaren. 2) Öppen kretsspänning (Voc) för PV -moduler bör vara högre än min. startspänning. Inverter Model 10KW 12KW...
  • Page 17 Safety Hint: Please use approved DC cable for PV system. Cross section（mm ） Cable type Range Recommended value Industry generic PV cable 4.0~6.0 4.0(12AWG) (model: PV1-F) (12~10AWG) Chart 3-6 The steps to assemble the DC connectors are listed as follows: a) Strip off...
  • Page 18 Pic 3.5 connector with cap nut screwed on d) Finally insert the DC connector into the posi�ve and nega�ve input of the inverter, shown as picture 5.6 Pic 3.6 DC input connec�on Varning: Solljus skiner på panelen kommer att generera spänning, högspänning i serie kan orsaka livsfara.

  • Page 19: Ct Connection

    3.6 CT Connec�on N R S T PE N R S T PE N R S T PE Grid Load N R S T PE Inverter Black wire White wire 6 7 8 Grid - 17 -...

  • Page 20: Earth Connection(Mandatory)

    Note: When the inverter is in the off-grid state, the N line needs to be connected to the earth. 3.7 Earth Connec�on(mandatory) Ground cable shall be connected to ground plate on grid side this prevents electric shock. if the original protec�ve conductor fails. 3.8 WIFI Connec�on For the configura�on of Wi-Fi Plug, please refer to illustra�ons of the Wi-Fi Plug.

  • Page 21: Wiring System For Inverter

    3.9 Wiring System for Inverter - 19 -...

  • Page 22: Wiring Diagram

    3.10 Wiring diagram L wire N wire PE wire Inverter N R S T PE N R S T PE N R S T PE Grid Load Inverter Ground ①DC Breaker ②AC Breaker Battery pack ③AC Breaker CT1 CT2 Grid R S T ④AC Breaker Home Load...

  • Page 23: Phase Parallel Connection Diagram

    3.11 phase parallel connec�on diagram L wire N wire PE wire Inverter N R S T PE N R S T PE N R S T PE No.3 Grid Load Parallel_A Parallel_B Meter-485 (slave) Ground Inverter N R S T PE N R S T PE N R S T PE ①...
  • Page 24 4. DRIFT 4.1 Ström PÅ/AV När enheten har installerats ordentligt och basenheterna är anslutna väl trycker du helt enkelt på On/O ff -knappen (på sidan av fodralet) för att slå på enheten. När systemet utan ba connectedery är anslutet, men ansluter till antingen PV eller nät, och ON/OFF -knappen är påslagen will, tänds LCD -skärmen (Displayen visar OFF), Under denna situation, när den slås på...

  • Page 25: Lcd Display Icons

    5. LCD -displayikoner 5.1 Huvudskärm LCD -skärmen är pekskärm, nedanför skärmen visar omriktarens övergripande information. 05/28/2019 15:34:40 8.30 -3.00 3.00 -2.00 1.1. Ikonen i mitten av startskärmen indikerar att systemet är normal drift. Om det övergår till "comm./F01~F64" betyder det att växelriktaren har kommunikationsfel eller andra fel, felmeddelandet visas under denna ikon (F01-F64-fel, detaljerad felinformation kan visas i systemlarmet meny).

  • Page 26: Main Screen

    5.1.1 LCD opera�on flow chart Solar Page Solar Graph Grid Page Grid Graph Inverter Page Main Screen Battery Page BMS Page Load Page Load Graph Battery Setting System Work Mode Grid Setting System Setup Gen Port Use Basic Setting Advanced Function Device info - 24 -...

  • Page 27: Solar Power Curve

    5.2 Solar Power Curve Solar This is Solar Panel detail page. ③ ① ① Solpanel Generation. Power: 1560W Today=8.0 KWH ② Spänning, ström, effekt för varje MPPT. ② PV1-V: 286V PV2-V: 45V Total =12.00 KWH ③ Solpanel energi för dag och totalt. PV1-I: 5.5A PV2-I: 0.0A PV1-P: 1559W PV2-P: 1W...

  • Page 28: Curve Page-Solar & Load & Grid

    Li-BMS Mean Voltage:50.34V Charging Voltage :53.2V Batt Total Current:55.00A Discharging Voltage :47.0V Data Mean Temp :23.5C Charging current :50A Total SOC :38% Discharging current :25A Discharge Dump Energy:57Ah Details Data U:49.58V I:2.04A Li-BMS Power: 101W Charge Volt Curr Temp Energy Fault Volt Curr...

  • Page 29: System Setup Menu

    5.4 System Setup Menu System Setup This is System Setup page. System Work Mode Battery Setting Gen Port Grid Setting Basic Advanced Device Info. Setting Function 5.5 Basic Setup Menu Basic Setting Fabriksåterställning: Återställ alla parametrar för växelriktaren. Spärra alla ändringar: Aktivera den här Time Syncs Beep Auto Dim...

  • Page 30: Battery Setup Menu

    5.6 Ba�ery Setup Menu Basekapacitet: den säger till Deye hybridomvandlare att veta din bankbankstorlek. Använd Ba� V: Använd Ba�ery -spänning för alla Battery Setting inställningar (V). Använd Ba� %: Använd Ba�ery SOC för alla inställningar Batt Mode ( %). Lithium...

  • Page 31: System Work Mode Setup Menu

    Recommended ba�ery se�ngs Torque value Battery Type Absorption Stage Float Stage (every 30 days 3hr ) AGM (or PCC) 14.2v (57.6v) 13.4v (53.6v) 14.2v(57.6v) 14.1v (56.4v) 13.5v (54.0v) 14.7v (59.0v) 13.7v (55.0v) 14.7v(59.0v) Lithium Follow its BMS voltage parameters Arbetsläge 5.7 System Work Mode Setup Menu Försäljning först: Med det här läget kan hybridomvandlaren sälja tillbaka överskottseffekten...
  • Page 32 Solförsäljning: "Solförsäljning" är för att noll export ska laddas eller noll export till CT: när denna vara är tillgänglig kan överskottsenergin säljas tillbaka till elnätet. När det är aktiverat är PV -energikällans prioriterade användning följande: ladda förbrukning och ladda batteri och mata in i nät. Max.

  • Page 33: Grid Setup Menu

    5.8 Grid Setup Menu Grid Setting Välj rätt rutnät i ditt närområde. Om du är osäker, välj Grid Mode General Standard. General Standard Välj rätt rutnät i ditt närområde, annars fungerar inte UL1741＆ IEEE1547 Grid maskinen eller skadas. CPUC RULE21 Set1 SRD-UL-1741 Grid Level...

  • Page 34: Generator Port Use Setup Menu

    5.9 Generator Port Use Setup Menu Generator ingångseffekt: tillåten Max. ström från GEN PORT USE dieselgenerator. GEN -anslutning till nätingång: anslut dieselgeneratorn till Mode nätingångsporten. Generator Input GEN connect to Grid input Rated Power PORT Smart Load Output: Det här läget utnyttjar Gen - Set1 ingångsanslutningen som en utgång som endast tar emot ström 8000W...

  • Page 35: Advanced Function Setup Menu

    5.10 Advanced Func�on Setup Menu Solar Arc Fault ON: Detta är endast för USA. Advanced Function Självkontroll av systemet: Inaktivera. detta är bara för fabriken. Solar Arc Fault ON Backup Delay Gen Peak-shaving: Aktivera När generatorns effekt Func Clear Arc_Fault överskrider dess nominella värde kommer omformaren att Set1 tillhandahålla den redundanta delen för att säkerställa att...

  • Page 36: Device Info Setup Menu

    5.11 Device Info Setup Menu Li-BMS Li-BMS Device Info. Denna sida visar inverter -ID, inverterversion och Inverter ID: 1601012001 Flash Charge Charge Volt Volt Curr Curr Temp Temp Energy Energy Fault Fault HMI: Ver0302 MAIN:Ver2138 Volt Volt Curr Curr 50.38V 19.70A 50.38V 19.70A 30.6C 30.6C...
  • Page 37 Mode III: With Smart-Load AC cable DC cable Solar Backup Load On-Grid Home Load Grid Battery Smart Load Mode IV: AC Couple On-Grid+AC couple AC cable DC cable Solar Backup Load On-Grid Home Load Grid Battery On-Grid Inverter - 35 -...
  • Page 38 (inklusive viola on av underförstådda villkor och garantier). Företaget förklarar härmed att villkoren för produkten och policyn inte och endast juridiskt kan utesluta allt ansvar inom ett begränsat tillämpningsområde. 8. Datablad Model SUN-8K-SG04LP3 SUN-10K-SG04LP3 SUN-12K-SG04LP3 Battery Input Date Ba�ery Type Lead-acid or Li-lon Ba�ery Voltage Range(V)
  • Page 39 Communica�on with BMS RS485; CAN Weight(kg) 36.8 Size(mm) 422W×658H×281D Protec�on Degree IP65 Installa�on Style Wall-mounted Warranty 5 years 9. Appendix I Approved ba�ery brand from Deye 48V Storage INVERTER note Brand Model RS485 or CAN inverter SETUP ● US2000 RS485 ●...
  • Page 40 UZ-EB51.2- UZ ENERGY ● 100-A11 GSL ENERGY 48Vxxxx ● RS485 Herewin techlogy HY48050 ● GenixGreen RS485 ● Sunwoda H4850M ● X-ratong 48Vxxxx RS485 ● Enershare BMS48150 RS485 ● Technology PYLON 3.0 RS485 ● Murata RS485 ● GS10000 RS485 ● ● AOBOET ●...

  • Page 41: Appendix

    10. Appendix II Defini�on of RJ45 Port Pin for BMS 1 2 3 4 5 6 7 8 BMS Port RS485 Pin 485_B 485_A CAN-H CAN-L GND_485 485_A 485_B Defini�on of RJ45 Port Pin for Meter-485 Meter-485 Pin 1 2 3 4 5 6 7 8 Meter-485 Port METER-485_B METER-485_A...

  • Page 42: Appendix

    11. Appendix III 1. 1. Split Core Current Transformer (CT) dimension: (mm) 2. Sekundär utgående kabellängd är 4 m. Lead Outside - 40 -...
  • Page 43 Solyx AB...

This manual is also suitable for:

Sun-10k-sg04lp3Sun-12k-sg04lp3
