DIP-switches Pin № State Description Pin 1 To enable broadcast storm rate limit. To disable broadcast storm rate limit. Pin 2 To enable the power alarm. To disable the power alarm. Table 3 Hardware Installation DIN-Rail Mounting Mounting steps: 1. Screw the DIN-Rail bracket on with the bracket and screws in the accessory kit. 2.
Figure 3 — The switch with the attached wall mounting brackets Grounding the Switch Use the following instructions to ground the switch. Please complete these steps before powering on the switch. 1. Remove the grounding screw from the switch and place the grounding cable lug ring on top of the grounding screw opening.
tighten the wire-clamp screws to prevent the wires from being loosened. Alarm Relay Connecting The alarm relay output contacts are in the middle of the DC terminal block connector shown as the figure below. By inserting the wires and set the DIP switch of the respective Port Alarm to “ON”, the relay output alarm will detect any port failures, and form a short circuit.

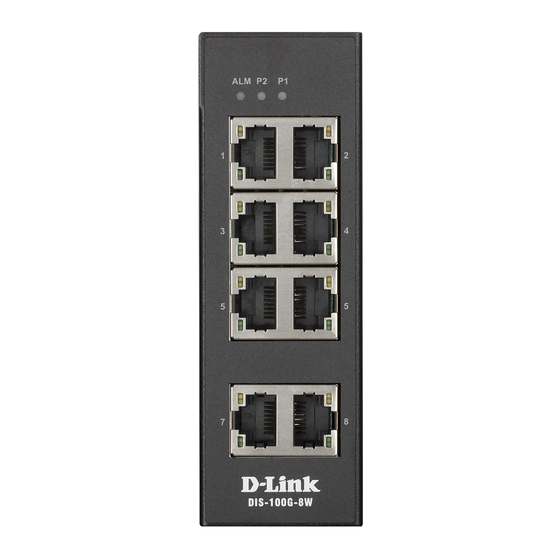

Комплект поставки Откройте коробку и аккуратно распакуйте ее содержимое. Проверьте по списку наличие всех компонентов и убедитесь, что они не повреждены. Если что-либо отсутствует или есть повреждения, обратитесь к Вашему поставщику. Коммутатор DIS-100G-8W Клеммный блок Комплект для монтажа на стену...
DIP-переключатели Номер Положение Описание переключателя Защита от широковещательного шторма включена. Защита от широковещательного шторма выключена. Оповещение о сбое питания включено. Оповещение о сбое питания выключено. Таблица 3 Установка коммутатора Установка на DIN-рейку Следующие инструкции описывают процесс установки коммутатора на DIN-рейку. 1.
Page 9
Рисунок 2 — Крепление кронштейнов к коммутатору Рисунок 3 — Коммутатор с прикрепленными кронштейнами для монтажа на стену Для крепления коммутатора к стене используйте входящие в комплект поставки винты M4. Заземление коммутатора Данный раздел содержит информацию о способе заземления коммутатора. Данную процедуру...
Рисунок 4 — Винт заземления на коммутаторе Подключение источника питания Коммутатор оснащен клеммным блоком для подключения до двух независимых источников питания 12-58 В DC (не входят в комплект поставки). Подключите провода от источника питания к контактам +/- на клеммном блоке, соблюдая полярность.
Технические характеристики Аппаратное обеспечение Интерфейсы 8 портов 10/100/1000Base-T Релейный выход 1 А / 24 В DC для оповещения о сбое питания Индикаторы P1/P2 Link/Activity/Speed (на порт) DIP-переключатели Защита от широковещательного шторма Оповещение о сбое питания Разъем питания DC: клеммный блок для подключения до двух независимых источников...
Page 12
Условия эксплуатации Питание 12-58 В DC (с возможностью подключения до двух источников питания (не входят в комплект поставки)) Макс. потребляемая 7,8 Вт мощность Тепловыделение 26,61 БТЕ/час MTBF Более 25 лет Защита от статического Поддержка защиты от статического электричества до 2 кВ на электричества...
Техническая поддержка Обновления программного обеспечения и документация доступны на Интернет-сайте D-Link. D-Link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока. Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через Интернет. Техническая поддержка компании D-Link работает в круглосуточном режиме...
