U-Line DXV10SB Manual

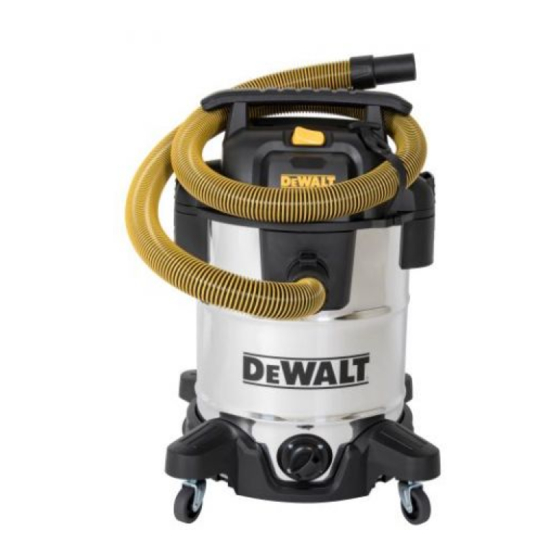

10 gallon wet/dry vacuum
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
H-8931
DEWALT
10 GALLON
®
WET/DRY VACUUM
Vacuum x 1
MODEL
Tank Capacity
Power
Motor
Hose
Power Cord
WARNING: Use only extension cords that are
rated for outdoor use. Extension cords in poor
condition or that are too small in wire size
can pose fire and shock hazards. To reduce
risk of these hazards when using an extension
cord, ensure it is in good condition and that
connection does not come into contact with
liquid.
PAGE 1 OF 21
1-800-295-5510
uline.com
1⁄" Durable
Hose x 1
Utility
Nozzle x 1
PRODUCT SPECIFICATIONS
H-8931 (DXV10SB)
10 Gallon
120 V / 60 Hz / 10 A
Single Stage
1⁄" x 7'
20'
PARTS
Extension Wand x 2
Floor Nozzle x 1
Accessory Bag with
Disposable Filter
Holder x 1
Bag x 1
NOTE: To keep power loss to a minimum, use
the following table to choose the minimum
wire size extension cord.
EXTENSION CORD LENGTH
0 - 50'
50 - 100'
Para Español, vea páginas 8-14.
Pour le français, consulter les pages 15-21.
Car Nozzle x 1
Round
Brush x 1
Cartridge
Filter x 1
GAUGE (A.W.G.)
14
12
0421 IH-8931

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DXV10SB and is the answer not in the manual?

Questions and answers

Related Manuals for U-Line DXV10SB

Summary of Contents for U-Line DXV10SB

  • Page 1 Bag x 1 Filter x 1 Vacuum x 1 PRODUCT SPECIFICATIONS NOTE: To keep power loss to a minimum, use MODEL H-8931 (DXV10SB) the following table to choose the minimum Tank Capacity 10 Gallon wire size extension cord. Power 120 V / 60 Hz / 10 A EXTENSION CORD LENGTH GAUGE (A.W.G.)

  • Page 2: Definitions: Safety Guidelines

    DEFINITIONS: SAFETY GUIDELINES Definitions below describe the level of severity for each CAUTION: Indicates a potentially hazardous signal word. situation that, if not avoided, may result in minor or moderate injury. DANGER: Indicates an imminently hazardous situation that, if not avoided, will result in death NOTICE: Indicates a practice not related to or serious injury.
  • Page 3 SAFETY CONTINUED • An extension cord must have adequate wire size WARNING: This is a double insulated wet/ (AWG or American Wire Gauge) for safety. The dry vacuum. In a double-insulated wet/dry smaller the gauge number of the wire, the greater vacuum, two systems of insulation are provided the capacity of the cable.

  • Page 4: Operation

    OPERATION ACCESSORY BAG HOLDER BRACKET Pull lid latches in outward motion, remove power head and any accessories that may have been ASSEMBLY shipped in tank. Place accessory bag holder into hole of bracket. 2. Attach accessories following these instructions. (See Figure 2) 3.
  • Page 5 OPERATION CONTINUED DRY PICK-UP 1. Always disconnect plug from wall outlet before removing power head. Place power head in an Filter must always be in correct position to reduce upside down position. Remove cartridge filter by risk of leaks and possible damage to vacuum. sliding it up and off filter cage.

  • Page 6: Blowing Operation

    OPERATION CONTINUED BLOWING OPERATION 3. Liquids may be emptied through tank drain. To empty, turn off unit and remove plug from wall WARNING: Always wear safety goggles outlet. Remove drain cap and deposit liquid waste complying with ANSI Z87.1 (or in Canada contents in suitable drain.

  • Page 7: Maintenance

    MAINTENANCE INSTALLING THE CARTRIDGE FILTER IMPORTANT: After cleaning, check the filter for tears or small holes. Do not use a damaged The cartridge filter can be used for wet or dry pick-up. filter. A small hole can cause dust to come out Installation is same for both.

  • Page 8: Especificaciones Del Producto

    Desechable Soporte 1 Aspiradora ESPECIFICACIONES DEL PRODUCTO NOTA: Para mantener la pérdida de energía al MODELO H-8931 (DXV10SB) mínimo, use la siguiente tabla para elegir el Capacidad del Tanque 10 Galones tamaño mínimo de la extensión eléctrica. Encendido 120 V / 60 Hz / 10 A LARGO DEL CABLE DE EXTENSIÓN...
  • Page 9 DEFINICIONES: LINEAMIENTOS DE SEGURIDAD Las siguientes definiciones describen el nivel de PRECAUCIÓN: Indica una posible situación severidad para cada señalamiento. de riesgo que, si no se evita, puede causar lesiones menores o moderadas. PELIGRO: Indica una situación inminente de riesgo que, si no se evita, causará la muerte o AVISO: Indica una práctica no relacionada lesiones graves.
  • Page 10 CONTINUACIÓN DE SEGURIDAD • Una extensión eléctrica debe contar con el ADVERTENCIA: Para el mantenimiento de la tamaño de alambre adecuado (AWG o Calibre de aspiradora para sólidos y líquidos de doble Alambre Americano) para seguridad. Entre más aislamiento, se proporcionan dos sistemas pequeño es el número de calibre del alambre, de aislamiento en lugar de la conexión a mayor es la capacidad del cable.
  • Page 11 FUNCIONAMIENTO ENSAMBLE DE LA BOLSA PARA 1. Jale los pestillos de la tapa hacia afuera, retire el cabezal de alimentación y cualquier accesorio que ACCESORIOS CON SOPORTE pudiera haber sido enviado en el tanque. Coloque el soporte de la bolsa dentro del orificio de la 2.
  • Page 12 CONTINUACIÓN DE FUNCIONAMIENTO ASPIRADO DE SÓLIDOS Siempre desconecte la clavija del enchufe antes de retirar el cabezal de alimentación. Coloque el El filtro siempre debe estar en la posición correcta cabezal de alimentación en posición invertida. Retire para reducir el riesgo de fugas y un probable daño el filtro del cartucho deslizándolo hacia arriba y a la aspiradora.
  • Page 13 CONTINUACIÓN DE FUNCIONAMIENTO FUNCIONAMIENTO DE SOPLADO 2. Vacíe el contenido del tanque en el contenedor para basura adecuado. ADVERTENCIA: Siempre use goggles de 3. Puede vaciar los líquidos a través del drenaje seguridad que cumplan con ANSI Z87.1 (o del tanque. Para vaciar, apague la unidad y en Canadá...

  • Page 14: Mantenimiento

    MANTENIMIENTO INSTALACIÓN DEL FILTRO DE CARTUCHO ADVERTENCIA: No retire la rejilla del filtro ni el flotador. El flotador evita que el agua entre al El filtro de cartucho se puede usar para aspirado de impulsor y dañe el motor. La rejilla evita que sólidos o líquidos.

  • Page 15: Caractéristiques Du Produit

    1 cartouche x 1 Aspirateur x 1 CARACTÉRISTIQUES DU PRODUIT REMARQUE : Afin d'éviter les pertes de MODÈLE H-8931 (DXV10SB) puissance, utilisez le tableau suivant pour Capacité du réservoir 10 gallons choisir une rallonge ayant un calibrage Alimentation 120 V / 60 Hz / 10 A minimal nécessaire.
  • Page 16 INDICATIONS : DIRECTIVES DE SÉCURITÉ Les indications ci-dessous décrivent le niveau de MISE EN GARDE : Indique une situation de gravité pour chacune des mentions. danger potentiel qui, si elle n'est pas évitée, peut entraîner des blessures légères à DANGER : Indique une situation de danger modérées.
  • Page 17 SÉCURITÉ SUITE • Si vous utilisez une rallonge électrique à l'extérieur, AVERTISSEMENT : Ceci est un aspirateur eau elle doit être dotée de la mention W-A ou W selon la et poussière à double isolation. Dans ce type désignation du type de cordon. Par exemple : SJTW-A d'aspirateur, deux systèmes d'isolation sont indique que ceci est acceptable pour un usage fournis à...

  • Page 18: Montage Des Roulettes

    FONCTIONNEMENT MONTAGE DU SAC AVEC Tirez les loquets du couvercle vers l'extérieur, puis retirez la tête motorisée et tous les accessoires se trouvant PORTE-ACCESSOIRES SUR LA FERRURE dans le réservoir. Fixez le support de sac avec porte-accessoires dans le 2. Fixez les accessoires selon les instructions du manuel. trou de la ferrure.

  • Page 19: Vidange Du Réservoir

    FONCTIONNEMENT SUITE NETTOYAGE DE DÉCHETS SECS Débranchez toujours la fiche de la prise murale avant de retirer la tête motorisée. Placez la tête motorisée à l'envers. Retirez le filtre à cartouche en le faisant glisser Le filtre doit toujours être bien placé pour réduire les de la cage de filtre.

  • Page 20: Fonction De Soufflage

    FONCTIONNEMENT SUITE FONCTION DE SOUFFLAGE 3. Les liquides peuvent être évacués par le drain du réservoir. Pour la vidange, éteignez et débranchez AVERTISSEMENT : Portez toujours des lunettes l'aspirateur de la prise. Retirez le capuchon et versez de sécurité en conformité avec la norme ANSI les déchets liquides dans un point de drainage Z87.1 (ou CSA Z94.3 au Canada) lorsque vous approprié.

  • Page 21: Entretien

    ENTRETIEN INSTALLATION DU FILTRE À CARTOUCHE IMPORTANT : Après le nettoyage, inspectez le filtre pour tout signe de déchirures ou de perforations. Le filtre peut être utilisé pour le nettoyage des déchets N'utilisez pas de filtre endommagé. Même une perforation minime peut laisser la poussière secs ou humides.
