- Page 1 Manuel d’installation Evolution3 BenchTop The world’s finest cutting machines www.keencut.com +44 (0) 1536 263158 sales@keencut.co.uk (UK HQ) Scan the QR code or +1 (716) 748 6203 sales@keencut.com (US sales) click here to view this document online > Page 1 of 33...
-
Page 2: Table Of Contents
Manuel d’installation Evolution3 BenchTop Contents 1. Avant de commencer ............................. 1.1 Temps d'assemblage ............................1.2 Procédez avec précaution lors du levage........................1.3 Composants ..............................1.4 Outils inclus ..............................1.5 Outils non inclus ..............................1.6 Outils supplémentaires requis pour mesurer la planéité de l'établi ................... -
Page 3: Avant De Commencer
Manuel d’installation Evolution3 BenchTop 1. Avant de commencer 1.1 Temps d'assemblage Il vous faudra environ deux heures pour installer et étalonner votre massicot. The world’s finest cutting machines www.keencut.com +44 (0) 1536 263158 sales@keencut.co.uk (UK HQ) Scan the QR code or +1 (716) 748 6203 sales@keencut.com (US sales) -
Page 4: Procédez Avec Précaution Lors Du Levage
Manuel d’installation Evolution3 BenchTop 1.2 Procédez avec précaution lors du levage. Pour éviter tout risque de blessures ou de dommages, soulevez la caisse et la machine à deux personnes. The world’s finest cutting machines www.keencut.com +44 (0) 1536 263158 sales@keencut.co.uk (UK HQ) -
Page 5: Composants

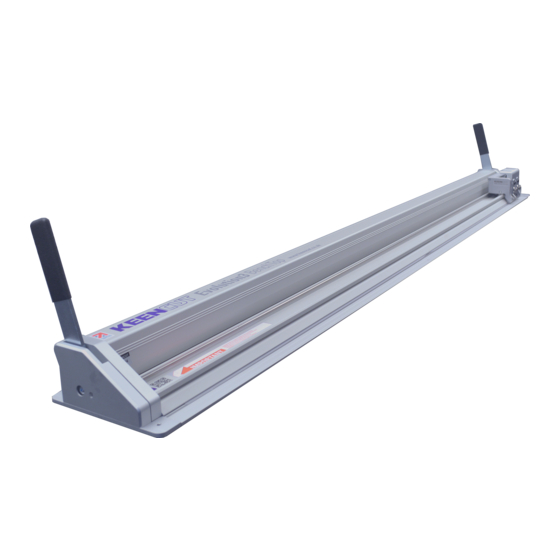

1.3 Composants L’Evolution3 BenchTop (pièce A) est disponible en 6 tailles différentes, allant de 1,1 m (44″) à 3,6 m (144″)(longueur de coupe) par incrément de 0,5 m (20″). Chaque machine est équipée d’une tête de coupe à lame Double Graphik. - Page 6 Manuel d’installation Evolution3 BenchTop The world’s finest cutting machines www.keencut.com +44 (0) 1536 263158 sales@keencut.co.uk (UK HQ) Scan the QR code or +1 (716) 748 6203 sales@keencut.com (US sales) click here to view this document online > Page 6 of 33...
-
Page 7: Outils Inclus
Manuel d’installation Evolution3 BenchTop 1.4 Outils inclus The world’s finest cutting machines www.keencut.com +44 (0) 1536 263158 sales@keencut.co.uk (UK HQ) Scan the QR code or +1 (716) 748 6203 sales@keencut.com (US sales) click here to view this document online >... -
Page 8: Outils Non Inclus
Manuel d’installation Evolution3 BenchTop 1.5 Outils non inclus 3 x bandes d'ACP ou en plaque en mousse PVC Feuilles de papier A4/lettre. Les trois pièces en panneau composite aluminium (ACP) ou en plaque en mousse PVC doivent mesurer environ 150 mm x 100 mm (6″... -
Page 9: Outils Supplémentaires Requis Pour Mesurer La Planéité De L'établi
Manuel d’installation Evolution3 BenchTop 1.6 Outils supplémentaires requis pour mesurer la planéité de l'établi 2 blocs de bois (ou équivalent) de taille égale 2 poids égaux The world’s finest cutting machines www.keencut.com +44 (0) 1536 263158 sales@keencut.co.uk (UK HQ) Scan the QR code or +1 (716) 748 6203 sales@keencut.com (US sales) -
Page 10: Symboles Et Icônes
Manuel d’installation Evolution3 BenchTop 1.7 Symboles et icônes Muscle = procédez avec fermeté Plume = procédez avec délicatesse Procédez avec précaution lors du levage. The world’s finest cutting machines www.keencut.com +44 (0) 1536 263158 sales@keencut.co.uk (UK HQ) Scan the QR code or +1 (716) 748 6203 sales@keencut.com (US sales) -
Page 11: Installation
Manuel d’installation Evolution3 BenchTop 2. Installation 2.1 Espace de travail requis La largeur de la surface de travail doit être 40 cm (15 ¾″) plus large que la longueur de coupe du BenchTop. Exemple : E3BT260 (104″) + 40 cm (15 ¾″) = surface de travail de 300 cm (118″). -
Page 12: Test De Planéité Et Exigences Applicables À L'établi
Si votre établi ne remplit pas les critères suivants et si sa planéité ne peut pas être ajustée, il est recommandé d'utiliser un autre établi. L'établi BenchTop de Keencut est spécialement conçu à cette fin. Vérifiez la planéité du plan de travail en étirant un morceau de fil résistant entre deux blocs approximativement de même hauteur... -
Page 13: Aligner Et Fixer La Plaque De Base
Manuel d’installation Evolution3 BenchTop 2.3 Aligner et fixer la plaque de base IMPORTANT : Cette étape doit être effectuée par deux personnes pour éviter d'éventuels dommages ou blessures. Ne retirez pas le film qui enveloppe le massicot et la plaque de base avant d'y être invité(e). - Page 14 Manuel d’installation Evolution3 BenchTop Une fois le BenchTop en place, utilisez des ciseaux pour retirer le film d’emballage. Marquez la position de la plaque de base sur la surface de travail à l’aide d’un crayon. Soulevez la partie supérieure du BenchTop pour séparer le massicot de la plaque de base et placez-la sur le...
- Page 15 Manuel d’installation Evolution3 BenchTop En vous y mettant à deux personnes, soulevez le massicot pour le remettre en position au-dessus de la plaque de base. Procédez avec précaution lors du levage. REMARQUE : Ne fixez pas encore le massicot en position à ce stade.
-
Page 16: Assemblage Et Étalonnage
Manuel d’installation Evolution3 BenchTop 3. Assemblage et étalonnage 3.1 Installer les leviers Lift-and-Hover IMPORTANT : Les leviers Lift-and-Hover (pièce B) sont fixés dans les ouvertures à chaque extrémité du massicot. Ils doivent impérativement être installés dans le bon sens sous peine d'endommager le mécanisme interne lorsqu'ils sont fixés en place. - Page 17 Manuel d’installation Evolution3 BenchTop Utilisez la clé Allen de 5 mm et insérez-la dans la section indiquée. Serrez à fond. Procédez avec fermeté. Répétez ces opérations sur l’autre extrémité, en vérifiant là encore que la face plane du levier fait face au centre de l’unité et que la poignée est insérée entre le corps du massicot et la...
-
Page 18: Dépose De La Tête D'outil
Manuel d’installation Evolution3 BenchTop 3.2 Dépose de la tête d'outil Retirez la butée d’extrémité. Glissez la tête de coupe vers la droite. Soulevez délicatement pour retirer la tête de coupe, puis remettez la butée d’extrémité en place. The world’s finest cutting machines www.keencut.com... -
Page 19: Insertion De La Lame Dans La Tête D'outil
Manuel d’installation Evolution3 BenchTop 3.3 Insertion de la lame dans la tête d'outil Défaites le bouton indiqué pour retirer la plaque de serrage de lame magnétique. Déposez la plaque de serrage magnétique de la tête de coupe. The world’s finest cutting machines www.keencut.com... - Page 20 Manuel d’installation Evolution3 BenchTop Insérez une lame Graphik, en vérifiant qu’elle est orientée dans le bon sens pour la découpe souhaitée. Insérez l’axe dans le trou en haut de la lame et alignez-le sur le bord de la plaque de serrage.
-
Page 21: Test Du Papier Pour Corriger La Planéité
Manuel d’installation Evolution3 BenchTop 3.4 Test du papier pour corriger la planéité Découvrez comment réaliser le test du papier pour corriger la planéité dans cette vidéo > Insérez une feuille de papier A4 sous une extrémité du massicot, poussez le levier vers l’extérieur pour abaisser complètement le massicot. - Page 22 Manuel d’installation Evolution3 BenchTop Une fois que le massicot serre bien toutes les feuilles de papier, laissez-les en place. Éloignez le massicot de la plaque de base en laissant le papier en place. Procédez avec précaution lors du levage. Au moyen du tournevis à tête Posi, retirez les vis de la plaque de base.
- Page 23 Manuel d’installation Evolution3 BenchTop Glissez les piles de papier sous la plaque de base aux endroits nécessaires, en vérifiant que la plaque de base est complètement soutenue sous les trous de vis. Utilisez un tournevis à tête Posi pour refixer la plaque de base en position au-dessus du papier.
- Page 24 Manuel d’installation Evolution3 BenchTop En vous y mettant à deux personnes, soulevez le massicot pour le remettre en position au-dessus de la plaque de base. Procédez avec précaution lors du levage. Revérifiez le serrage sur toute la longueur du massicot ;...
-
Page 25: Aligner La Lame Dans La Rainure De Coupe
Manuel d’installation Evolution3 BenchTop 3.5 Aligner la lame dans la rainure de coupe Découvrez comment aligner la lame dans la rainure de coupe dans cette vidéo > Retirez la butée d’extrémité. Montez la tête de coupe et faites-la glisser vers la gauche. - Page 26 Manuel d’installation Evolution3 BenchTop Pour ajuster la profondeur de coupe de la lame, desserrez le bouton « A » d’un demi-tour à un tour complet. Déplacez le bouton « B » pour régler la lame à la profondeur de coupe minimum.
- Page 27 Manuel d’installation Evolution3 BenchTop REMARQUE : Vous remarquerez peut-être que le bord avant de la plaque de base n'est pas parfaitement aligné avec le bord avant du massicot. Cela n'affectera pas le fonctionnement de votre machine BenchTop. The world’s finest cutting machines www.keencut.com...
-
Page 28: Fixer Le Massicot Sur Le Plan De Travail
Manuel d’installation Evolution3 BenchTop 3.6 Fixer le massicot sur le plan de travail Découvrez comment fixer le massicot à un plan de travail dans cette vidéo > Il y a deux trous de fixation à chaque extrémité du massicot. Utilisez un tournevis à tête Posi avec la pièce C pour fixer le BenchTop en position. -
Page 29: Ajustement De L'action Hover
Manuel d’installation Evolution3 BenchTop 3.7 Ajustement de l'action Hover Découvrez comment régler l'action Hover dans cette vidéo > Utilisez une clé de 8 mm pour ajuster l’écrou indiqué afin d’obtenir le meilleur réglage pour maintenir le massicot au- dessus de la plaque de base. - Page 30 Manuel d’installation Evolution3 BenchTop Poussez le levier vers vous par de légers à-coups ; si le massicot retombe, serrez l’écrou de réglage un peu plus et réessayez. The world’s finest cutting machines www.keencut.com +44 (0) 1536 263158 sales@keencut.co.uk (UK HQ)
-
Page 31: Supprimer Le Fléchissement Du Massicot
Manuel d’installation Evolution3 BenchTop 3.8 Supprimer le fléchissement du massicot Découvrez comment supprimer le fléchissement du massicot dans cette vidéo > Placez 3 cales de 3 mm (⅛”) d’épaisseur (plaque en mousse PVC, ACP ou similaire) sous chaque extrémité et au milieu du massicot. -
Page 32: Utiliser Votre Machine
Manuel d’installation Evolution3 BenchTop 4. Utiliser votre machine 4.1 Enregistrer votre machine Le fait d’enregistrer votre machine BenchTop activera votre garantie de 5 ans. Enregistrez votre massicot pour activer votre garantie > The world’s finest cutting machines www.keencut.com +44 (0) 1536 263158 sales@keencut.co.uk (UK HQ) -
Page 33: Guide D'utilisation
Manuel d’installation Evolution3 BenchTop 4.2 Guide d'utilisation Consultez le Guide d’utilisation Evolution3 BenchTop pour obtenir des conseils concernant les techniques de coupe, l’utilisation des différentes têtes de coupe ainsi que l’entretien et la maintenance de votre machine. Consulter le Guide d’utilisation Evolution3 BenchTop >...
