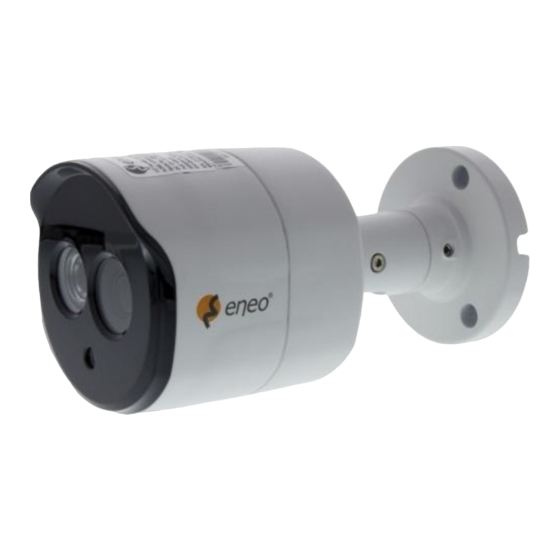

- Page 1 Quick Installation Guide 1/3” Network Camera/Dome, Day&Night, 2592x1520, H.265, Infrared, PoE, IP66 IEB-54F0028M0A IED-54F0028M0A IEB-64M2812M0A IED-64M2812MBA...
-
Page 2: Table Of Contents
Table of Contents Components........................5 Installation ........................6 Installation ...................................6 Installing and Adjusting Camera ..........................6 Extension Cable ................................11 Connections ..................................12 Connecting the Network ............................12 Connecting the Power ............................12 Network Connection & IP Assignment ......................12 Further information ..............................14... - Page 3 Safety instructions General safety instructions • Before switching on and operating the system, first read this safety advice and the operating instructions. • Keep the operating instructions in a safe place for later use. • Installation, commissioning and maintenance of the system may only be carried out by authorised individuals and in accordance with the installation instructions - ensuring that all applicable standards and guidelines are followed.
- Page 4 Class A device note This is a Class A device. This device can cause malfunctions in the living area; in such an event, the operator may need to take appropriate measures to compensate for these. WEEE (Waste Electronical & Electronic Equipment) Correct Disposal of This Product (Applicable in the European Union and other European countries with separate collection systems).
-
Page 5: Components
Components This system comes with the following components; • Network Camera • Installation Guide • Accessory Kit NOTE: Adapter for 12 VDC is not supplied. -
Page 6: Installation
For its fixation on different locations, please consult with an installer. Installing and Adjusting Camera IEB-54F0028M0A Plastic anchor Mounting screw To mount the bullet camera, fix the base of the camera with the three screws provided in... - Page 7 IEB-64M2812M0A Plastic anchor Mounting screw 1. To mounting the camera, fix the base of the camera with the three screws provid- ed in the accessory kit. L-wrench 2. Adjust the camera angle and tighten the mount using the L-wrench. 3. Adjust sun-shield position.
- Page 8 IED-54F0028M0A Template 1. Paste the template sheet in place at the proper position. Collar 2. Remove the collar off the camera by rotating it down.
- Page 9 Plastic anchor Mounting screw Collar 3. Fix the base of the camera with the three screws provided in the accessory kit. 4. Mount the collar back by rotating it up.
- Page 10 IED-64M2812MBA Template 1. Paste the template sheet in place at the proper position. Collar 2. Remove the collar off the camera by rotating it down.
-
Page 11: Extension Cable
Mounting screw 3. Fix the base of the camera with the three screws provided in the accessory kit. 4. Mount the collar back by rotating it up. Extension Cable... -
Page 12: Connections
Network Connection & IP Assignment The eneo Site Manager (downloadable from www.eneo-security.com) is used to locate all eneo network cameras in a local network. Download and install the software from www.eneo-security.com. Start the program. You will receive a list of available cameras in... - Page 13 If necessary, uncheck “DHCP”. Make the necessary settings and confirm with “OK”. The camera settings are updated. Now you can also perform a factory reset of the camera inside the eneo Site Manager. For further information, please refer to the eneo Site Manager Quick Start Guide.
-
Page 14: Further Information
• the product detail pages on the eneo website (www.eneo-security.com), • the eneo download portal (https://datacloud.videor.com/s/eneodownloadportal). In case that previous link is broken, the latest link to the eneo download portal can be found on the respective eneo product page at www.eneo-security.com. - Page 15 Inhaltsverzeichnis Komponenten ......................18 Installation ........................19 Installation ..................................19 Installation und Einstellung der Kamera ......................19 Verlängerungskabel ..............................24 Anschlüsse ..................................25 Anschluss an das Netzwerk ........................... 25 Anschluss der Stromversorgung ........................25 Netzwerkverbindung und IP-Zuweisung ......................25 Weitere Informationen ..............................27...
- Page 16 Sicherheitsanweisungen Sicherheitshinweise allgemein • Bevor Sie das System anschließen und in Betrieb nehmen, lesen Sie zuerst diese Sicherheitshinweise und die Betriebsanleitung. • Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf. • Montage, Inbetriebnahme und Wartung des Systems darf nur durch dafür autorisierte Personen vorgenom- men und entsprechend den Installationsanweisungen - unter Beachtung aller mitgeltenden Normen und Richtlinien - durchgeführt werden.
- Page 17 • Bei abgedunkelter Umgebung und direktem Blick in den IR-Scheinwerfer ist ein Sicherheitsabstand von > 1 m zum Scheinwerfer einzuhalten. • Unsichtbare LED Strahlung nicht direkt mit optischen Instrumenten (z.B. Lupe, Vergrößerungsglas oder Mikroskop) betrachten, da dies Augen gefährden kann, LED Klasse 1M. •...
-
Page 18: Komponenten
Komponenten Das System wird mit den folgenden Komponenten geliefert: • Netzwerk Kamera • Installationsanleitung • Montageset HINWEIS: Adapter für 12V DC ist nicht im Lieferumfang enthalten. -
Page 19: Installation
Deckenbalken befestigt werden, welches das Gewicht der Kamera trägt. Zur Befesti- gung an verschiedenen Standorten wenden Sie sich bitte an einen Installateur. Installation und Einstellung der Kamera IEB-54F0028M0A Kunststoffdübel Befestigungsschraube Für die Montage der Bullet-Kamera befestigen Sie die Unterseite der Kamera mit den im... - Page 20 IEB-64M2812M0A Kunststoffdübel Befestigungsschraube 1. Für die Montage der Kamera befestigen Sie die Unterseite der Kamera mit den im Montageset mitgelieferten drei Schrauben. Inbusschlüssel 2. Stellen Sie den Kamerawinkel ein und ziehen Sie die Halterung mit dem Inbus- schlüssel fest.
- Page 21 3. Stellen Sie das Sonnenschutzdach ein. IED-54F0028M0A Schablone 1. Bringen Sie die Schablone an die richtige Stelle an. Manschette 2. Entfernen Sie die Manschette von der Kamera durch die Drehung.
- Page 22 Kunststoffdübel Befestigungsschraube Manschette 3. Befestigen Sie die Unterseite der Kamera mit den im Montageset mitgelieferten drei Schrauben. 4. Bringen Sie die Manschette durch die Drehung in die Ausgangsposition.
- Page 23 IED-64M2812MBA Schablone 1. Bringen Sie die Schablone an die richtige Stelle an. Manschette 2. Entfernen Sie die Manschette von der Kamera durch die Drehung.
-
Page 24: Verlängerungskabel
Befestigungsschraube 3. Befestigen Sie die Unterseite der Kamera mit den im Montageset mitgelieferten drei Schrauben. 4. Bringen Sie die Manschette durch die Drehung in die Ausgangsposition. Verlängerungskabel... -
Page 25: Anschlüsse
Kamera durch den PoE-Anschluss versorgt. Netzwerkverbindung und IP-Zuweisung Mit dem eneo Site Manager können alle eneo Netzwerk Kameras im lokalen Netzwerk erkannt werden (laden Sie die Software von www.eneo-security.com herunter). Laden Sie die Software von www.eneo-security.com herunter und installieren Sie es. Starten Sie das Programm. - Page 26 Entfernen Sie, wenn nötig, den Haken bei „DHCP“. Nehmen Sie die erforderlichen Einstellungen vor und bestätigen Sie diese mit „OK“. Die Kameraeinstellungen werden aktualisiert. Jetzt können Sie die Kameraeinstellungen auch mittels eneo Site Manager zurücksetzen. Weitere Informationen finden Sie im eneo Site Manager Quick Start Guide.
-
Page 27: Weitere Informationen
Bitte halten Sie die Firmware stets aktuell, damit Sie die neuesten Funktionen des Geräts nutzen können. Die aktuellsten Firmware-Versionen finden Sie auf unserer Website unter www.eneo-security.com. Das Benutzerhandbuch und weitere Software-Tools sind auf der eneo Website unter www.eneo-security.com verfügbar. Informationen zu kompatiblen Video Management Software-Lösungen finden Sie in der Kategorie Software unter www.eneo-security.com. - Page 28 Contenu Composants .........................31 Installation ........................32 Installation ..................................32 Installation et réglage de la caméra ........................32 Câble d’extension ................................37 Raccordements ................................38 Connexion au port réseau............................38 Connexion de l´alimentation ..........................38 Connexion au réseau et attribution d’une adresse IP .................. 38 Complément d'information ............................
- Page 29 Instructions de sécurité Consignes de sécurité générales • Avant de brancher et de mettre en service le système, veuillez lire d'abord ces consignes de sécurité ainsi que la notice d'instructions. • Conservez soigneusement la notice d'instructions en vue d'une utilisation ultérieure. •...
- Page 30 • Une distance de sécurité > 1 m doit être respectée par rapport au projecteur dans un environnement sombre, quand on regarde directement dans le projecteur IR. • Les rayons invisibles des LED ne doivent pas être observés directement avec des instruments optiques (par ex.
-
Page 31: Composants
Composants Le système est fourni avec les composants suivants : • Caméra de réseau • Guide d'installation • Kit d'accessoires REMARQUE : L'adaptateur CC12V n'est pas fourni. -
Page 32: Installation
à supporter le poids de cette dernière. Pour une installation dans divers endroits, veuillez consulter un installateur. Installation et réglage de la caméra IEB-54F0028M0A Chevilles en plastique Vis de montage Pour monter la caméra bullet, fixez la base de la caméra à l'aide des 3 vis fournies dans le... - Page 33 IEB-64M2812M0A Chevilles en plastique Vis de montage 1. Pour monter la caméra, fixez la base de la caméra à l'aide des 3 vis fournies dans le kit d'accessoires. Clé en L 2. Adaptez l'angle de la caméra et serrez le montage en utilisant une clé en L. 3.
- Page 34 IED-54F0028M0A Gabarit de montage 1. Collez le gabarit de montage à la position adéquate. Collier 2. Enlevez le collier de la caméra en le faisant tourner.
- Page 35 Chevilles en plastique Vis de montage Collier 3. Fixez la base de la caméra à l'aide des 3 vis fournies dans le kit d'accessoires. 4. Remontez le collier en le faisant tourner.
- Page 36 IED-64M2812MBA Gabarit de montage 1. Collez le gabarit de montage à la position adéquate. Collier 2. Enlevez le collier de la caméra en le faisant tourner.
-
Page 37: Câble D'extension
Vis de montage 3. Fixez la base de la caméra à l'aide des 3 vis fournies dans le kit d'accessoires. 4. Remontez le collier en le faisant tourner. Câble d’extension... -
Page 38: Raccordements
Connexion au réseau et attribution d’une adresse IP Le gestionnaire de site eneo (téléchargeable à partir de www.eneo-security.com) est utilisé pour localiser toutes les caméras réseau eneo dans un réseau local. Le gestionnaire de site eneo (téléchargeable à partir de www.eneo-security.com) est utilisé pour localiser toutes les caméras réseau eneo dans un réseau local. - Page 39 Maintenant, vous pouvez également effectuer une réinitialisation d'usine de la caméra à l'intérieur du eneo Site Manager. Pour plus d´informations, merci de vous référer au « eneo Site Manager Quick Start Guide » (guide de démarrage rapide du gestionnaire de...
-
Page 40: Complément D'information
• the product detail pages on the eneo website (www.eneo-security.com), • the eneo download portal (https://datacloud.videor.com/s/eneodownloadportal). In case that previous link is broken, the latest link to the eneo download portal can be found on the respective eneo product page at www.eneo-security.com. - Page 41 Indice Componenti .........................44 Installazione .........................45 Installazione ..................................45 Installazione e regolazione della telecamera ....................45 Cavo di prolunga ................................50 Collegamenti ................................... 51 Collegamento alla rete ............................51 Collegamento dell'alimentazione ........................51 Connessione alla rete e assegnazione dell'IP ....................51 Altre informazioni .................................
- Page 42 Istruzioni per la sicurezza Istruzioni generali per la sicurezza • Prima di collegare e mettere in funzione il sistema, leggete le istruzioni per la sicurezza e le istruzioni per l'uso. • Conservate con cura le istruzioni per l'uso per un eventuale utilizzo futuro. •...
- Page 43 • Deve essere mantenuto un margine di sicurezza di > 1 m dal proiettore se si guarda direttamente nel proiettore IR in un ambiente buio. • Non guardare direttamente le radiazioni LED invisibili utilizzando strumenti ottici (ad es. lente, lente di ingrandimento o microscopio) per prevenire danni agli occhi ( LED classe 1M).
-
Page 44: Componenti
Componenti Il sistema viene fornito con i componenti seguenti: • Telecamera di rete • Guida di installazione • Kit di accessori AVVISO: l'adattatore per 12 VCC non è fornito. -
Page 45: Installazione
Per il fissaggio in luoghi diversi, consultare l'installatore. Installazione e regolazione della telecamera IEB-54F0028M0A Tassello di plastica Vite di montaggio Per montare la telecamera bullet, fissare la base della telecamera con le tre viti fornite nel... - Page 46 IEB-64M2812M0A Tassello di plastica Vite di montaggio 1. Per montare la telecamera, fissare la base della telecamera con le tre viti fornite nel kit di accessori. Chiave a L 2. Regolare l'angolazione della telecamera e serrare il supporto utilizzando la chiave a L.
- Page 47 3. Regolare la posizione del parasole. IED-54F0028M0A Dima 1. Incollare la dima nella posizione corretta. Collare 2. Togliere il collare dalla telecamera ruotando verso il basso.
- Page 48 Tassello di plastica Vite di montaggio Collare 3. Fissare la base della telecamera con le tre viti fornite nel kit di accessori. 4. Rimontare il collare facendolo ruotare verso l'alto.
- Page 49 IED-64M2812MBA Dima 1. Incollare la dima nella posizione corretta. Collare 2. Togliere il collare dalla telecamera ruotando verso il basso.
-
Page 50: Cavo Di Prolunga
Vite di montaggio 3. Fissare la base della telecamera con le tre viti fornite nel kit di accessori. 4. Rimontare il collare facendolo ruotare verso l'alto. Cavo di prolunga... -
Page 51: Collegamenti
Connessione alla rete e assegnazione dell'IP Lo strumento eneo Site Manager (scaricabile da www.eneo-security.com) viene utilizzato per individuare tutte le telecamere di rete eneo in una rete locale. Scarica e installa il software da www.eneo-security.com. Viene visualizzato un elenco di... - Page 52 Se necessario, deselezionare "DHCP". Al termine fare clic sul pulsante “OK” per aggiornare le impostazioni della telecamera. Ora è anche possibile eseguire un reset di fabbrica della telecamera all'interno di eneo Site Manager. Per ulteriori informazioni consultare la guida rapida di eneo Site Manager.
-
Page 53: Altre Informazioni
• the product detail pages on the eneo website (www.eneo-security.com), • the eneo download portal (https://datacloud.videor.com/s/eneodownloadportal). In case that previous link is broken, the latest link to the eneo download portal can be found on the respective eneo product page at www.eneo-security.com. - Page 56 VIDEOR E. Hartig GmbH Exclusive distribution through specialised trade channels only. VIDEOR E. Hartig GmbH Carl-Zeiss-Straße 8 63322 Rödermark/Germany Tel. +49 (0) 6074 / 888-0 Technical changes reserved Fax +49 (0) 6074 / 888-100 www.videor.com...
