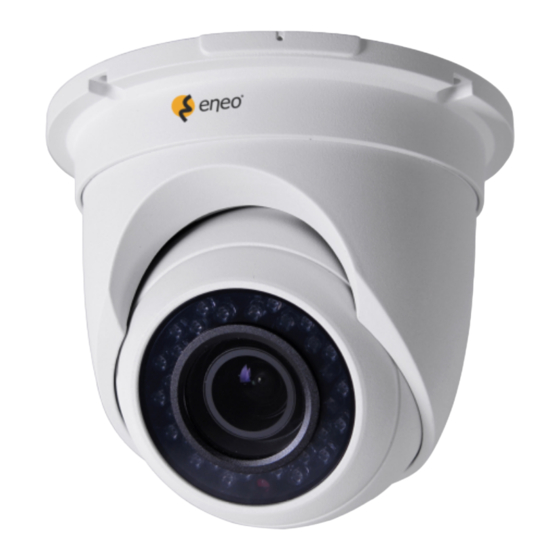

- Page 1 Quick Installation Guide 1/2.8” Network Dome, PTZ, Day&Night, 2048x1536, 2.8-12 mm, Infrared, 12VDC, PoE, IP66 IEP-63M2812M0A...
-
Page 2: Table Of Contents
Components........................5 Installation ........................6 Installation ...................................6 Extension Cable .................................7 Connections ..................................7 Micro-SD Card Insertion ............................7 Connecting the Network ............................8 Connecting Alarms ..............................8 Connecting the Power ...............................9 Connecting Audio ...............................9 Network Connection & IP assignment .........................9 Operation ........................11 Access from a browser ..............................11 Access from the internet .............................. - Page 3 Safety instructions General safety instructions • Before switching on and operating the system, first read this safety advice and the operating instructions. • Keep the operating instructions in a safe place for later use. • Installation, commissioning and maintenance of the system may only be carried out by authorised individuals and in accordance with the installation instructions - ensuring that all applicable standards and guidelines are followed.
- Page 4 Class A device note This is a Class A device. This device can cause malfunctions in the living area; in such an event, the operator may need to take appropriate measures to compensate for these. WEEE (Waste Electronical & Electronic Equipment) Correct Disposal of This Product (Applicable in the European Union and other European countries with separate collection systems).
-
Page 5: Components
Components This system comes with the following components; • Network Camera • Installation Guide/CD • Template Sheet • Accessory Kit... -
Page 6: Installation
Installation Installation For the operation of the Network Camera, it is necessary to connect a network cable for data transmission, power connection from supplied power adapter. Depending on operation methods, it is possible to connect an alarm cable additionally. For its fixation on different locations, please consult with an installer. -
Page 7: Extension Cable
Extension Cable Connector Description RJ-45 Ethernet, RJ-45 port compatible with 10/100Mbps, PoE Modular Jack DC Jack Main Power, DC Jack, DC12V AI: Alarm In G: GND Alarm input and output, 3-pin terminal AO: Alarm Out MIC: Audio In Audio line input, 2-pin terminal G: GND SPK: Audio Out Audio line output, 2-pin terminal... -
Page 8: Connecting The Network
Micro-SD Card Slot Reset Button Connecting the Network Connect a standard RJ-45 cable to the network port of the camera. Generally a crossover cable is used for directly connection to PC, while a direct cable is used for connection to a hub. -
Page 9: Connecting The Power
Connect Speaker to Audio line output and external Mic to Audio input line. Network Connection & IP assignment The eneo scanning device tool is used to locate all eneo network cameras in a local net- work. The tool does not need to be installed with a setup program. The program exe-file can be started directly from the CD with a simple double click to use the program. - Page 10 Select the „Editing the camera IP address“ option to open a window for setting the cam- eras IP properties. When you are done click the „Activate“ button to update the camera settings. For further information, please refer to the eneo Scan Device Tool Quick Start Guide.
-
Page 11: Operation
Operation The network camera can be used with Windows operating system and browsers. The recommended browsers are Internet Explorer, Safari, Firefox, Opera and Google Chrome with Windows. Notice: To view streaming video in Microsoft Internet Explorer, set your browser to allow ActiveX controls. -
Page 12: Access From The Internet
Access from the internet Once connected, the network camera is accessible on your local network (LAN). To access the network camera from the Internet you must configure your broadband router to allow incoming data traffic to the network camera. To do this, enable the NAT traversal feature, which will attempt to automatically configure the router to allow access to the network camera. -
Page 13: Live View Page
Live View Page The Live View page comes in several screen modes: 1920x1080, 1280x1024, 1280x720(960), 1024x768, 704x480(576), 640x480(360) and 320x240. Users are allowed to select the most suitable one out of those modes. Adjust the mode in accordance with your PC specifications and monitoring purposes. General controls Live View Page Playback Page... -
Page 14: Video Streams
The Snapshot button takes a snapshot of the current image. The location where the image is saved can be specified. The Digital Zoom button activates a zoom-in or zoom-out function for video image on the live screen. The Full Screen button causes the video image to fill the entire screen area. No other windows will be visible. -
Page 15: Playback
Playback The Playback window contains a list of recordings made to the memory card. It shows each recording’s start time, length, the event type used to start the recording, calendar and time slice bar indicates if the recording is existed or not. The description of playback window follows. - Page 16 Forward Play: play forward the video clip. Fast forward play: play fast forward of the video clip. Go to the last: go to the end of the video clip. Clip copy: copy the video clip. Zoom In: zoom in the video clip. Full Screen: display full screen of the video.
-
Page 17: Network Camera Setup
⑧ Event List Window Event List displays the event(s) that were recorded in the SD local storage. Select a list and click the play button. The video clip will be played. Network Camera Setup This section describes how to configure the network camera. Administrator has unrestricted access to all the Setup tools, whereas Operators have access to the settings of Basic Configuration, which are Live View, Video &... -
Page 18: Resetting To The Factory Default Settings
Notice: If the password is lost, the network camera must be reset to the factory default settings. Please see ”Resetting to the Factory Default Setting”. Resetting to the factory default settings To reset the network camera to the original factory settings, go to the Setup > System > Maintenance web page (described in ”System >... -
Page 19: Further Information
(Default IP 192.168.1.10) Further information Make sure to always upgrade to the latest firmware version available from the eneo web- site at www.eneo-security.com to receive the latest functionality for your product. The manual, and other software tools are available on the eneo website at www.eneo-security.com or on the included CD. - Page 20 Inhalt Komponenten ......................23 Installation ........................24 Installation ..................................24 Verlängerungskabel ..............................25 Anschlüsse ..................................25 Einführen einer MicroSD-Karte ..........................25 Anschluss an das Netzwerk ........................... 26 Anschließen von Alarmen ............................26 Anschluss der Stromversorgung ......................... 27 Audio anschließen ..............................27 Netzwerkverbindung und IP-Zuweisung ......................27 Bedienung ........................29 Zugriff über einen Browser ............................
- Page 21 Sicherheitsanweisungen Sicherheitshinweise allgemein • Bevor Sie das System anschließen und in Betrieb nehmen, lesen Sie zuerst diese Sicherheitshinweise und die Betriebsanleitung. • Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf. • Montage, Inbetriebnahme und Wartung des Systems darf nur durch dafür autorisierte Personen vorgenom- men und entsprechend den Installationsanweisungen - unter Beachtung aller mitgeltenden Normen und Richtlinien - durchgeführt werden.
- Page 22 • Bei abgedunkelter Umgebung und direktem Blick in den IR-Scheinwerfer ist ein Sicherheitsabstand von > 1 m zum Scheinwerfer einzuhalten. • Unsichtbare LED Strahlung nicht direkt mit optischen Instrumenten (z.B. Lupe, Vergrößerungsglas oder Mikroskop) betrachten, da sie eine Augengefährdung verursachen kann, LED Klasse 1M. •...
-
Page 23: Komponenten
Komponenten Das System wird mit den folgenden Komponenten geliefert: • Netzwerk Kamera • Installationsanleitung/CD • Bohrschablone • Montageset... -
Page 24: Installation
Installation Installation Zum Betrieb der Netzwerkkamera müssen ein Netzwerkkabel zur Datenübertragung und die Stromversorgung durch das mitgelieferte Netzteil angeschlossen werden. Je nach Be- triebsmethode kann ein zusätzliches Alarmkabel angeschlossen werden. Zur Befestigung an verschiedenen Standorten wenden Sie sich bitte an einen Installateur. Decke oder Wand Bohrschablone Kunststoffdübel (4x) -
Page 25: Verlängerungskabel
Verlängerungskabel Anschluss Beschreibung RJ-45 Ethernet, RJ-45 Port kompatibel mit 10/100Mbps, PoE Steckverbinder. Netzteilanschluss Hauptstromversorgung, DC-Anschluss, 12 V DC AI: Alarmeingang G: Masse Alarmeingang und -ausgang, 3-Pin Anschluss AO: Alarmausgang MIC: Audioeingang Audio-Line-Eingang, 2-Pin Anschluss G: Masse SPK: Audioausgang Audio-Line-Ausgang, 2-Pin Anschluss G: Masse Anschlüsse Einführen einer MicroSD-Karte... -
Page 26: Anschluss An Das Netzwerk
Schlitz für MicroSD-Karte Reset-Taste Anschluss an das Netzwerk Schließen Sie ein Standard-RJ-45-Kabel an den Netzwerkanschluss der Kamera an. Zum Anschluss an einen PC wird im Allgemeinen ein Crossover-Kabel verwendet, während zum Anschluss an einen Hub ein direktes Kabel (Patch-Kabel) verwendet wird. Zur Ver- sorgung der Kamera mit Strom kann auch ein Router mit der PoE-Funktion (Power over Ethernet) verwendet werden. -
Page 27: Anschluss Der Stromversorgung
Eingang an. Netzwerkverbindung und IP-Zuweisung Mit dem eneo Scan Device Tool können alle eneo Netzwerkkameras in einem lokalen Netzwerk lokalisiert werden. Das Tool muss nicht mit einem Setup Programm installiert werden. Die exe-Datei des Programms kann mit einem Doppelklick direkt von der CD... - Page 28 Nach dem Drücken des Buttons „eneo Geräte suchen“ erhalten Sie eine Liste der mit dem lokalen Netzwerk verbundenen Kameras. Markieren Sie Ihre Kamera in der Liste und öffnen Sie ein Kontextmenü durch Klicken der rechten Maustaste. Wählen Sie die „Kamera IP Adresse bearbeiten“ Option um ein Fenster für die Kamera IP- Einstellungen zu erhalten.
-
Page 29: Bedienung
Bedienung Die Netzwerkkamera kann mit einem Windows-Betriebssystem und Browsern verwen- det werden. Die empfohlenen Browser sind Internet Explorer, Safari, Firefox, Opera und Google Chrome in Windows. Hinweis: Um das Video-Streaming mit dem Microsoft Internet Explorer zu ermögli- chen, müssen Sie Ihren Browser so einstellen, dass ActiveX Controls erlaubt werden. Zugriff über einen Browser 1. -
Page 30: Zugriff Über Internet
Zugriff über Internet Nach dem Anschluss ist die Netzwerkkamera in Ihrem lokalen Netzwerk (LAN) verfügbar. Um vom Internet aus auf die Netzwerkkamera zugreifen zu können, müssen Sie Ihren Breitband-Router so konfigurieren, dass eingehende Verbindungen zur Netzwerkkamera zugelassen werden. Schalten Sie dazu die Funktion „NAT-Traversal“ ein, um den Router au- tomatisch so zu konfigurieren, dass der Zugriff auf die Netzwerkkamera möglich ist. -
Page 31: Live View-Seite
HINWEIS: Der Standardname und das Standardkennwort des Administrators lauten „admin“. Wenn das Kennwort verloren gegangen ist, muss die Netzwerkka- mera auf die Werkseinstellungen zurückgesetzt werden. Siehe „Rücksetzen auf die Werkseinstellungen“. Um beim Einstellen des Admin-Kennworts das Abhören der Netzwerkverbindung zu verhindern, kann dies über eine verschlüsselte HTTPS-Verbindung geschehen, wozu ein HTTPS-Zertifikat erforderlich ist (siehe unten den Hinweis). -
Page 32: Allgemeine Steuerelemente
Allgemeine Steuerelemente Live View-Seite Wiedergabe-Seite Konfigurationsseite Hilfeseite Mit der Video-Dropdown-Liste können Sie einen konfigurierten oder einen vorprogrammierten Video-Stream auf der Live View-Seite anzeigen. Die Stream-Profile werden unter Setup (Konfiguration) > Basic Configuration (Grundkonfiguration) > Video und Bild konfiguriert. Weitere Informationen finden Sie unter "Grundkonfiguration > Video und Bild"... -
Page 33: Video-Streams
Mit der Schaltfläche Manuelle Auslösung wird ein Popup-Fenster aufgerufen, mit dem das Ereignis manuell gestartet oder gestoppt werden kann. Mit der PTZ-Schaltfläche wird ein Popup-Fenster aufgerufen, mit dem eine PTZ-Kame- ra geschwenkt, geneigt und gezoomt werden kann. Mit der VCA-Schaltfläche können die VCA-Regeleinstellungen und erkannte Objekte ein- oder ausgeblendet werden. -
Page 34: Wiedergabe
Wiedergabe Das Wiedergabe-Fenster enthält eine Liste der auf der Speicherkarte gespeicherten Auf- zeichnungen. Von jeder Aufzeichnung wird die Startzeit, Länge und der zum Starten der Aufzeichnung verwendete Ereignistyp angegeben. Der Kalender und Zeitstrahl zeigt an, ob eine Aufzeichnung existiert oder nicht. Beschreibung des Wiedergabe-Fensters: ①... - Page 35 Schrittweise Vorwärtswiedergabe: Bildweise im Video-Clip vorwärtsspulen. Vorwärtswiedergabe: Vorwärtswiedergabe des Video-Clips. Schnelle Vorwärtswiedergabe: Schnelle Vorwärtswiedergabe des Video-Clips. Zum Ende springen: Zum Ende des Video-Clips springen. Clip kopieren: Kopieren des Video-Clips. Ansicht vergrößern: Vergrößerte Darstellung des Video-Clips. Vollbild: Zeigt das Video im Vollbildmodus an. ③...
-
Page 36: Netzwerkkamera-Konfiguration
⑧ Ereignislistenfenster Die Ereignisliste zeigt die Ereignisse, die auf dem lokalen SD-Speicher aufgezeichnet wurden. Treffen Sie Ihre Auswahl und klicken Sie dann auf die Wiedergabe-Schaltfläche. Der Video-Clip wird abgespielt. Netzwerkkamera-Konfiguration In diesem Abschnitt wird die Konfiguration der Netzwerkkamera beschrieben. Administratoren haben uneingeschränkten Zugriff auf alle Konfigurationswerkzeuge, während Benutzer nur Zugriff auf die Grundkonfiguration haben, nämlich auf die Seiten Live View, Video und Bild, Audio, Ereignis, Dome-Konfiguration und System. -
Page 37: Rücksetzen Auf Die Werkseinstellungen
Hinweis: Wenn das Kennwort verloren gegangen ist, muss die Netzwerkka- mera auf die Werkseinstellungen zurückgesetzt werden. Siehe „Rücksetzen auf die Werkseinstellungen“. Rücksetzen auf die Werkseinstellungen Um die Netzwerkkamera auf die Werkseinstellungen zurückzusetzen, rufen Sie die Web- seite Konfiguration > System > Wartung auf (beschrieben in der Betriebsanleitung unter „System >... - Page 38 Schlitz für MicroSD-Karte Reset-Taste • Verwendung der Rücksetztaste: Folgen Sie den nachstehenden Anweisungen, um die Netzwerkkamera mit der Rücksetz- taste auf die Werkseinstellungen zurückzusetzen. 1. Schalten Sie die Netzwerkkamera aus, indem Sie sie vom Netzteil trennen. 2. Öffnen Sie die untere Abdeckkappe. 3.
-
Page 39: Weitere Informationen
Die aktuellsten Firmware-Versionen finden Sie auf unserer Website unter www.eneo-security.com. Das Benutzerhandbuch und weitere Software-Tools sind auf der eneo Website unter www.eneo-security.com oder auf der mitgelieferten CD verfügbar. Informationen zu kompatiblen Video Management Software-Lösungen finden Sie in der Kategorie Videomanagement unter www.eneo-security.com. - Page 40 Contenu Composants .........................43 Installation ........................44 Installation ..................................44 Câble d’extension ................................45 Raccordements ................................45 Insérer la carte micro-SD ............................45 Connexion au port réseau............................46 Connexion des alarmes ............................46 Connexion de l´alimentation ..........................47 Connexion audio ..............................47 Connexion au réseau et attribution d’une adresse IP ..................
- Page 41 Instructions de sécurité Consignes de sécurité générales • Avant de brancher et de mettre en service le système, veuillez lire d'abord ces consignes de sécurité ainsi que la notice d'instructions. • Conservez soigneusement la notice d'instructions en vue d'une utilisation ultérieure. •...
- Page 42 • Une distance de sécurité > 1 m doit être respectée par rapport au projecteur dans un environnement sombre, quand on regarde directement dans le projecteur IR. • Les rayons invisibles des LED ne doivent pas être observés directement avec des instruments optiques (par ex.
-
Page 43: Composants
Composants Le système est fourni avec les composants suivants : • Caméra de réseau • Guide d'installation / CD • Gabarit de montage • Kit d'accessoires... -
Page 44: Installation
Installation Installation Pour utiliser la caméra réseau, il est nécessaire de brancher un câble réseau pour la transmission de données ainsi que la prise de courant sur le bloc d'alimentation sec- teur fourni. En fonction des méthodes de fonctionnement, il est également possible de connecter un câble d’alarme. -
Page 45: Câble D'extension
Câble d’extension N° Connecteur Description RJ-45 Port Ethernet RJ-45 compatible 10/100 Mbit/s, connecteur jack modulaire PoE Connecteur Jack Alimentation principale, connecteur jack CC, 12 VCC Al : Alarm In (entrée alarme) G : GND (terre) Entrée/sortie d´alarme, terminal 3 broches AO : Alarm Out (sortie alarme) MIC : Audio In (entrée Audio) Entrée de niveau de ligne audio, terminal 2 broches... -
Page 46: Connexion Au Port Réseau
Logement Carte microSD Bouton Reset (réinitialisation) Connexion au port réseau Branchez un câble RJ-45 standard au port réseau de la caméra réseau. En général, un câble croisé est utilisé pour une connexion directe à un PC alors qu’un câble direct est employé... -
Page 47: Connexion De L´alimentation
Connexion au réseau et attribution d’une adresse IP L´outil de balayage d´eneo est utilisé pour localiser toutes les caméras réseau dans le réseau local. Un programme d´installation n´est pas nécessaire pour installer cet outil. Le programme exe.file peut être démarré directement du CD avec un double clic. - Page 48 Sélectionner votre caméra dans la liste et ouvrir le menu contextuel en cliquant avec le bouton droit de la souris. Sélectionner l´option "Editing the camera IP address" (taper l´adresse de la caméra IP) pour ouvrir une fenêtre et rentrer l´adresse IP. Quand vous avez fini, cliquer sur "activate" (activer) pour actualiser les paramètres de la caméra.
-
Page 49: Fonctionnement
Fonctionnement La caméra de réseau peut être utilisée avec un système d'exploitation Windows et la plupart des navigateurs standards. Les navigateurs recommandés sont Internet Explorer, Safari, Firefox, Opera et Google Chrome sous Windows. Remarque : pour consulter la vidéo en streaming dans Microsoft Internet Explorer, configurez votre navigateur de manière à... -
Page 50: Accès À Partir De L'internet
Accès à partir de l’internet Une fois connectée, la caméra réseau est accessible au sein de votre réseau local (LAN). Pour accéder à la caméra réseau depuis l'Internet, vous devez configurer votre routeur à large bande afin d’autoriser le trafic de données entrantes vers la caméra réseau. À cette fin, activez la fonction NAT-traversal, laquelle essaiera de configurer automatiquement le routeur pour permettre un accès à... -
Page 51: Page Live View (Affichage En Direct)
Remarque : Le protocole HTTPS (Hypertext Transfer Protocol over SSL) est utili- sé pour crypter le trafic entre les navigateurs Web et les serveurs. Le certificat HTTPS contrôle l'échange crypté d'informations. Page Live View (affichage en direct) La page Live View propose plusieurs modes écran : 1920x1080, 1280x1024, 1280x720(960), 1024x768, 704x480(576), 640x480(360) et 320x240. -
Page 52: Streaming Vidéo
Le bouton Stop arrête le flux vidéo en cours de lecture. Réappuyer sur la touche permet de basculer entre start et stop. Le bouton Play (lecture) établit une connexion à la caméra réseau ou lance la lecture d'un flux vidéo. Le bouton Pause marque une pause dans la lecture du flux vidéo. -
Page 53: Lecture
La page d'affichage en direct de la caméra réseau permet d’accéder aux flux vidéo H.264 et Motion JPEG, ainsi qu’à la liste des flux vidéo disponibles. D’autres applications et clients peuvent également accéder directement à ces flux/images vidéo via la page Live View. - Page 54 Retour : la séquence vidéo est lue en sens inverse. Reculer d'un pas : la séquence vidéo recule d'une trame. Pause : pause Lecture of the video clip. Avancer d'un pas : la séquence vidéo avance d'une trame. Lecture normale : la séquence vidéo est lue normalement. Avance rapide : la séquence vidéo est avancée rapidement.
-
Page 55: Configuration De La Caméra Réseau
Sélectionnez une option de recherche dans une liste déroulante et cliquez sur le bouton GO. Vous pouvez également saisir la période pour la recherche. Si vous cliquez sur une des zones Date de début ou Date de fin, le calendrier de la recherche s'affiche. ⑧... -
Page 56: Réinitialisation Aux Paramètres Par Défaut D'usine
Remarque : en cas de perte du mot de passe, la caméra réseau doit être réinitialisée aux paramètres d'usine. Voir « Réinitialisation aux paramètres par défaut d'usine ». Réinitialisation aux paramètres par défaut d'usine Pour réinitialiser la caméra réseau aux paramètres d'usine, suivez sur le site Internet Setup >... - Page 57 Logement Carte microSD Bouton Reset (réinitialisation) • Utilisation du bouton Reset : Veuillez suivre les instructions ci-dessous pour réinitialiser la caméra réseau aux para- mètres d'usine à l'aide du bouton Reset. 1. Éteignez la caméra réseau en débranchant l'adaptateur de courant. 2.
-
Page 58: Complément D'information
Le manuel utilisateur et d’autres outils logiciels sont disponibles sur le site web eneo www.eneo-security.com ou sur le CD joint. Des informations concernant les solutions logicielles de gestion vidéo compatibles sont disponibles dans la catégorie Videomanagement (gestion des vidéos) sur www.eneo-se-... - Page 59 Indice Componenti .........................62 Installazione .........................63 Installazione ..................................63 Cavo di prolunga ................................64 Collegamenti ..................................64 Inserimento della scheda micro SD ........................64 Collegamento alla rete ............................65 Collegamento degli allarmi ........................... 65 Collegamento dell'alimentazione ........................66 Collegamento dell'audio ............................66 Connessione alla rete e assegnazione dell'IP ....................
- Page 60 Istruzioni per la sicurezza Istruzioni generali per la sicurezza • Prima di collegare e mettere in funzione il sistema, leggete le istruzioni per la sicurezza e le istruzioni per l'uso. • Conservate con cura le istruzioni per l'uso per un eventuale utilizzo futuro. •...
- Page 61 • Deve essere mantenuto un margine di sicurezza di > 1 m dal proiettore se si guarda direttamente nel proiettore IR in un ambiente buio. • Non guardare direttamente le radiazioni LED invisibili utilizzando strumenti ottici (ad es. lente, lente di ingrandimento o microscopio) per prevenire danni agli occhi ( LED classe 1M).
-
Page 62: Componenti
Componenti Il sistema viene fornito con i componenti seguenti: • Telecamera di rete • Guida/CD di installazione • Dima • Kit di accessori... -
Page 63: Installazione
Installazione Installazione Per l'utilizzo della telecamera di rete è necessario collegare un cavo di rete per la trasmis- sione dei dati e collegare l'alimentazione dall'adattatore di corrente fornito. A seconda del metodo d'uso, è possibile collegare anche un cavo di allarme. Per il fissaggio in luoghi diversi, consultare l'installatore. -
Page 64: Cavo Di Prolunga
Cavo di prolunga Connettore Descrizione RJ-45 Porta Ethernet RJ-45 compatibile con 10/100Mbps, jack modulare PoE Jack CC Alimentazione principale, jack CC, 12 VCC AI: ingresso allarme G: terra Ingresso e uscita allarme, terminale a 3 pin AO: uscita allarme MIC: ingresso audio Ingresso linea audio, terminale a 2 pin G: terra SPK: uscita audio... -
Page 65: Collegamento Alla Rete
Alloggiamento scheda Micro SD Pulsante Reset Collegamento alla rete Collegare un cavo RJ-45 standard alla porta di rete della telecamera. Generalmente si utilizza un cavo incrociato per il collegamento diretto al PC, mentre si usa un cavo diretto per il collegamento a un hub. È anche possibile utilizzare un router con PoE (Power over Ethernet) per fornire alimentazione alla telecamera. -
Page 66: Collegamento Dell'alimentazione
Lo strumento di scansione eneo viene utilizzato per individuare tutte le telecamere di rete eneo in una rete locale. Non occorre installare lo strumento con un programma di installazione. È possibile avviare il file .exe del programma direttamente dal CD facendo... - Page 67 Facendo clic sul pulsante "Find eneo devices" (Trova dispositivi eneo) viene visualizzato un elenco di telecamere collegate alla rete locale. Selezionare la telecamera dall'elenco e, facendo clic con il tasto destro del mouse, aprire il menu di scelta rapida. Selezionare l'opzione "Editing the camera IP address" (Cambia l'indirizzo IP della teleca- mera) per aprire una finestra in cui impostare le proprietà...
-
Page 68: Funzionamento
Funzionamento La telecamera di rete può essere utilizzata con il sistema operativo e i browser Windows. I browser consigliati con Windows sono Internet Explorer, Safari, Firefox, Opera e Google Chrome. Avviso: per visualizzare un video in streaming in Microsoft Internet Explorer, attivare i controlli ActiveX nel browser. -
Page 69: Accesso Da Internet
Accesso da Internet Una volta collegata, la telecamera di rete è accessibile nella propria rete locale (LAN). Per accedere alla telecamera di rete da Internet occorre configurare il router a banda larga affinché consenta il traffico dati in entrata alla telecamera di rete. Per far ciò, attivare la funzione di attraversamento del NAT, che tenterà... -
Page 70: Pagina Live View
raffigurata sotto. Per impostare la password tramite una connessione HTTPS crittografata, vedere System (Sistema)> Security (SIcurezza)> HTTPS nel manuale utente. Avviso: HTTPS (Hypertext Transfer Protocol over SSL) è un protocollo utilizzato per crittografare il traffico tra browser web e server. Il certificato HTTPS controlla lo scambio crittografato delle informazioni. -
Page 71: Barra Degli Strumenti Di Controllo
Barra degli strumenti di controllo La barra degli strumenti del visualizzatore live è disponibile soltanto nella pagina del browser web. Mostra i pulsanti seguenti: Il pulsante Stop arresta lo stream video in fase di riproduzione. Premendo nuovamen- te il pulsante si cambia da Start a Stop e viceversa. Il pulsante Start effettua il collegamento alla telecamera di rete o avvia la riproduzione di uno stream video. -
Page 72: Stream Video
Stream video La telecamera di rete offre diversi formati di stream video e immagini. Il tipo utilizzato dipende dalle esigenze dell'utente e dalle proprietà della rete. La pagina Live View della telecamera di rete fornisce accesso a stream video H.264 e Motion JPEG, nonché... - Page 73 Per visualizzare una registrazione dalla memoria locale SD, selezionarla dall'elenco e fare clic sui pulsanti di riproduzione. Vai all'inizio: va all'inizio della videoclip. Riproduzione indietro veloce: riproduce rapidamente la videoclip. Riproduzione indietro: riproduce il videoclip all'indietro. Riproduzione indietro frame per frame: va indietro di un frame nel videoclip. Pausa: mette in pausa la riproduzione del videoclip.
-
Page 74: Configurazione Della Telecamera Di Rete
Mostra l'ora della riproduzione del video. ⑦ Finestra di ricerca eventi Selezionare un'opzione di ricerca nell'elenco a discesa e fare clic sul pulsante GO (Vai). È anche possibile inserire l'intervallo di tempo per la ricerca. Facendo clic nell'area della data di inizio o della data di fine viene visualizzato il calendario di ricerca. ⑧... -
Page 75: Ripristino Delle Impostazioni Predefinite
Avviso: in caso di perdita della password è necessario resettare la telecamera di rete riportandola alle impostazioni predefinite. Vedere "Ripristino delle impostazioni predefinite". Ripristino delle impostazioni predefinite Per ripristinare le impostazioni predefinite della telecamera di rete, andare alla pagina web Setup (Impostazione)>System (Sistema)> Maintenance (Manutenzione) - descritta nel manuale utente "Sistema >... - Page 76 Alloggiamento scheda Micro SD Pulsante Reset • Utilizzo del tasto Reset: Seguire le istruzioni riportate di seguito per ripristinare le impostazioni predefinite della telecamera di rete con il tasto Reset. 1. Spegnere la telecamera di rete scollegando l'adattatore di corrente. 2.
-
Page 77: Altre Informazioni
Il software fornito con questo prodotto contiene software protetto da copyright il cui utilizzo viene concesso con licenze open source. È possibile richiedere a Eneo il codice sorgente completo per un periodo di tre anni dopo l'ultima spedizione di questo prodotto inviando un'e-mail a: opensource@eneo-security.com. - Page 80 VIDEOR E. Hartig GmbH Exclusive distribution through specialised trade channels only. VIDEOR E. Hartig GmbH Carl-Zeiss-Straße 8 63322 Rödermark/Germany Tel. +49 (0) 6074 / 888-0 Technical changes reserved Fax +49 (0) 6074 / 888-100 www.videor.com...
