Sanotechnik D60625 Mounting And Using Instructions

Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DUETSCH - DETUSCH
Art. Nr.:
D60625
SANOTECHNIK Handelsgesellschaft m.b.H.
Industriestrasse 5
A-2752 Wöllersdorf
Tel.: 0043/2622/421 93-0
Fax. 0043/2622/421 93-6
Email:
office@sanotechnik.at
www.sanotechnik.com
11/2014
1/15

Advertisement

loading
Need help?

Need help?

Do you have a question about the D60625 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Sanotechnik D60625

Summary of Contents for Sanotechnik D60625

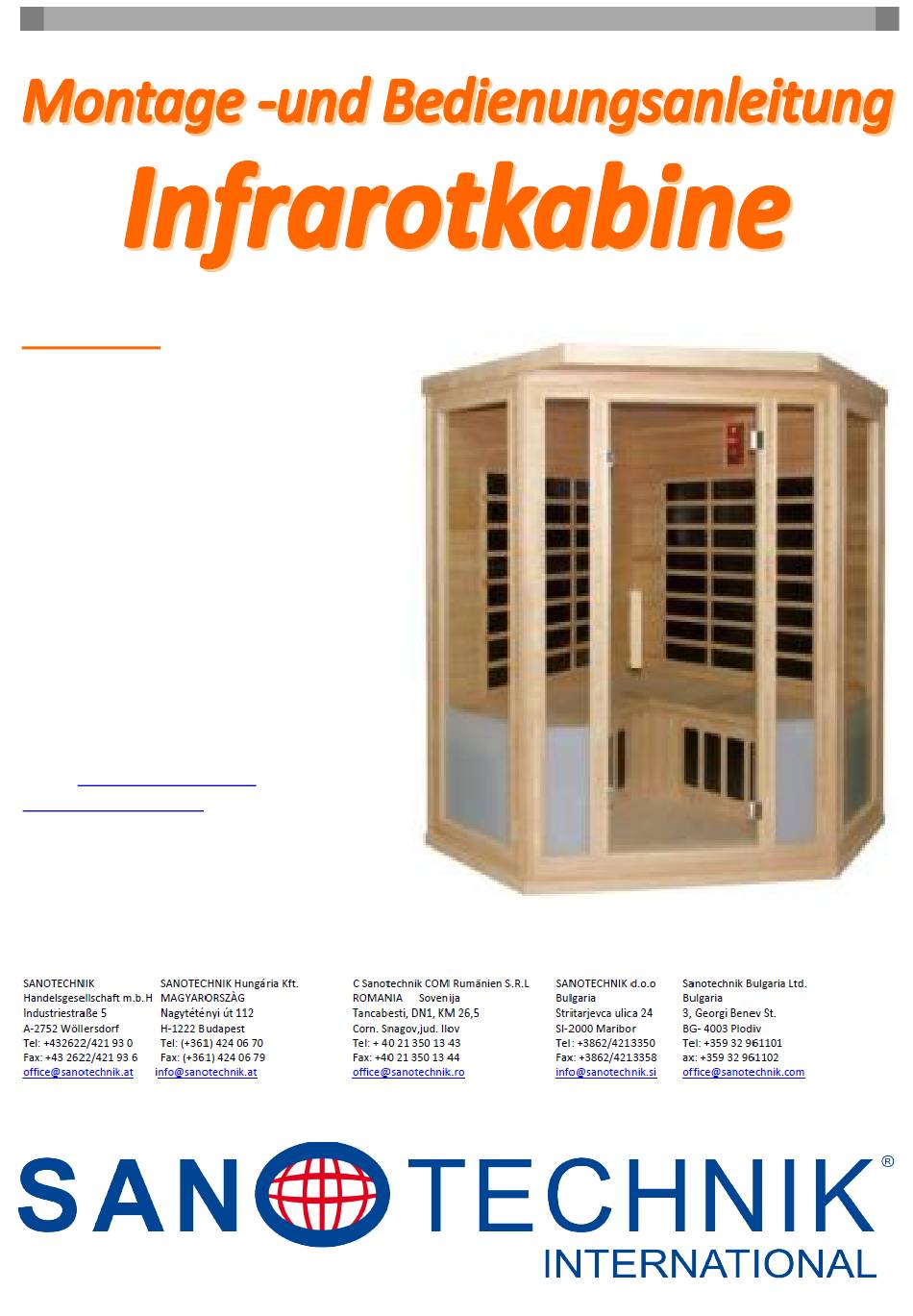

  • Page 1 DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DUETSCH - DETUSCH Art. Nr.: D60625 SANOTECHNIK Handelsgesellschaft m.b.H. Industriestrasse 5 A-2752 Wöllersdorf Tel.: 0043/2622/421 93-0 Fax. 0043/2622/421 93-6 Email: office@sanotechnik.at www.sanotechnik.com 11/2014 1/15...
  • Page 2 DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DUETSCH - DETUSCH Benutzungs- und Sicherheitsanweisungen Lesen Sie alle Informationen für Sicherheit und Gesundheit durch. Falls Sie unschlüssig sind ob Sie die Infrarotkabine benutzen können oder nicht konsultieren Sie Ihren Arzt. Falls Sie sich während der Benutzung schwindlig oder überhitzt fühlen verlassen Sie die Infrarotkabine augenblicklich.
  • Page 3 DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DUETSCH - DETUSCH Gründe, bei denen Sie die Kabine nicht benutzen sollten: 1. Falls Sie offene Wunden haben. 2. Falls Sie eine Augenkrankheit haben. 3. Falls sie schwere Sonnenbrände haben. 4.
  • Page 4 Meldung mit nachweislichem Kaufbeleg (Kassabeleg, ...) beim Kundendienst vorliegt. Die Garantie bezieht sich auf Reparaturen und Austausch von Bauteilen des Gerätes, die von der Firma SANOTECHNIK anerkannt werden müssen. Die Interventionsgebühr geht zu Lasten des Kunden, die direkt an den Kundendienst zu entrichten ist.
  • Page 5 DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DUETSCH - DETUSCH Vorbereitung vor der Installation: 1.Überprüfen die Anzahl der Komponenten nach Packliste oder Stückliste. 2.Überprüfen die Menge der Materialien nach Stückliste. 3. Überprüfen Sie, ob es Schäden an der Oberfläche von Produktkomponenten gibt. 4.
  • Page 6 DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DUETSCH - DETUSCH Kabinengröße: 150x150x198 cm Beschreibung Stk. Beschreibung Stk. Linkes Rückwand Griff Linkes Bank Abdeckung Linker Wand R-Supporter L-Supporter Rechter Wand Verbindungsrahmen Rechtes Bank Boden Rechtes Rückwand Frontpaneel Dach...

  • Page 7: Montage

    DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DUETSCH - DETUSCH Montage: Schritt 01 Schritt 02 Schritt Metrial Größe Stk. Schrauben ST5*60mm 7/15...
  • Page 8 DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DUETSCH - DETUSCH Schritt 03 Schritt 04 Schritt Material Größe Stk. Schrauben ST4*40mm Sitz 8/15...
  • Page 9 DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DUETSCH - DETUSCH Schritt 05 Schritt 06 Schritt Material Größe Stk. Schrauben ST5*70mm Ausrichten u. Anschnallen 9/15...
  • Page 10 DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DUETSCH - DETUSCH Schritt 07 Schritt 08 Griff Montieren Schritt Material Größe Stk. Schrauben ST4*40 mm Schrauben ST5*50mm 10/15...
  • Page 11 DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DUETSCH - DETUSCH Funktionsanweisung: Taste Lautstärke - Temperatur + Power Ein/Aus Temperatur - Display Anzeige Zeit + Temperatur / Frequenz Zeit - Temperatur Indikator Leuchte MP3/USB Anschluss FM Indikator Leuchte Strahler Gruppe A FM / Radio Indikator Leuchte...

  • Page 12: Bedienung

    DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DUETSCH - DETUSCH Bedienung: 1. System/Kabine Ein bzw. Ausschalten Wenn Sie die Kabine an den Strom anschließen beginnt die Indikatorleuchte (Power) zu blinken, die Kabine befindet sich nun im „Stand-by“ Modus. Drücken Sie die Ein/Aus Taste “ “...
  • Page 13 DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DUETSCH - DETUSCH Drücken Sie die “ ” Taste um zur gewünschten Funktion (CD oder MP3) zu wechseln. Drücken Sie die “ “ Taste um zwischen den einzelnen Liedern zu wechseln. oder DEUTSCH –...
  • Page 14 DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DUETSCH - DETUSCH Anschlussplan: Warnhinweise: 1. Führen Sie keine Änderungen an den elektronischen Teilen durch, wenn Probleme auftauchen sollten, melden Sie diese einem Fachmann bzw. dem Hersteller. 2.
  • Page 15 DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DEUTSCH – DUETSCH - DETUSCH 2. Putzen Sie verchromte, beschichtete Teile nicht mit rauen Fetzen. Fehlermeldungen / Fehlerbehebung Problem Ursache Mögliche Behebung Kein Strom 1. falsch angeschlossen (locker) 1.
  • Page 16 ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH Item No.: D60625 Sanotechnik Handelsgesellschaft m.b.H. Industriestrasse 5 A-2752 Wöllersdorf Tel.: 0043/2622/421 93-0 Fax. 0043/2622/421 93-6 Email: office@sanotechnik.at www.sanotechnik.com 11/2014 1/15...
  • Page 17 ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH Operating and safety instructions Read all the information for safety and health through. If you are uncertain whether you can use the infrared cabin or not, consult with your doctor. If you feel dizzy or overheated during use, leave the infrared cabin instantly.
  • Page 18 ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH Reasons for which you should not use the cabin 1. If you have open wounds. 2. If you have eye disease. 3. If you have severe sunburn. 4.

  • Page 19: Warranty

    The warranty applies to repairs and replacement of components of the device, which must be recognized by the company SANOTECHNIK. The intervention fee is charged to the customer, which is paid direct to the customer service. But not on installation and removal, and all other costs, these are excluded.
  • Page 20 ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH Preparation before installing 1.Check the Qty of components according to packinglist or parts list. 2.Check the Qty of materials according to parts list. 3.Check if there is damage on the surface of product components or not. 4.A grounded outlet needed as recommend to use at least 16A with a fuse of the leakage protection switch.
  • Page 21 ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH Parts Parts L-Back Wall handle L-Bench cover L-Wall R-supporter L-Supporter R-wall Connection fram R-Bench Tray R-Back Wall Front farm Top cap 6/15...
  • Page 22 ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH Install Step 01. Step 02 STEP SPAREPART SIZE SCREW ST5*60mm 7/15...
  • Page 23 ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH INSTALL STEP 03 STEP 04 STEP SPAREPART SIZE SCREW ST4*40mm SEAT 8/15...
  • Page 24 ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH INSTALL STEP 05 STEP 06 STEP SPAREPART SIZE SCREWS ST5*70mm ALIGN AND BUCKLE UP 9/15...
  • Page 25 ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH INSTALL STEP07 STEP 08 INSTALL HANDLE STEP SPAREPART SIZE SCREW ST4*40 mm SCREW ST5*50mm 10/15...

  • Page 26: Function Instruction

    ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH Function instruction Volume - Temperature + Power on/off Temperature - Display Area Time + Temperature/FM Time - Temperature indicator light MP3 USB input FM tune indicator light Infrared sauna group A Volume/time Infrared sauna groub B...
  • Page 27 ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH Function instruction 1. System Booting Power On/Off light indicates by flashing slowly when the electricity is on. The system is in stand-by status. Press the Power On/Off button to start the system and the Power On/Off indicators constant on.
  • Page 28 ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH Character “----”. 6. Volume adjustment The default volume is 7 when the Radio or CD&MP3 is on working status. Adjust the volume by 1 when press button, keep on long press the button more than one second, it can adjust the volume quickly.
  • Page 29 ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH Connection diagram Warning 1.For safety, please don`t change the electrical equipment. If any problem, please ask a professional and skillful person to repair it. 2.Do not touch the covers of the heater when the heating on or off within 10 minutes. 3.Pls don't use the product, If you apt to bleed, especial ly people who suffers heart disease, cardiovascular disease, mal ignant or with new wound.

  • Page 30: Troubleshooting

    ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH – ENGLISH Troubleshooting Problem Reason Remedy No Power 1. Poor connection of power. 1. Connect well the power socket. 2. Power failure of leakage switch. 2. Reconnect the leakage switch. 3.
