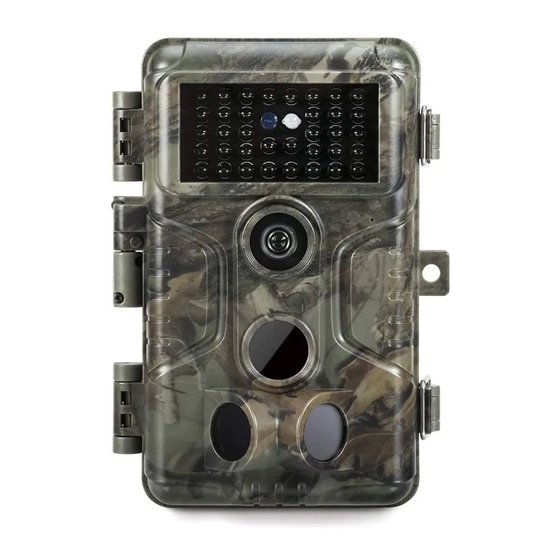

TRAIL CAMERA
MODEL: A323
INSTRUCTION MANUAL
V3.0

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the A323 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for BlazeVideo A323

Summary of Contents for BlazeVideo A323

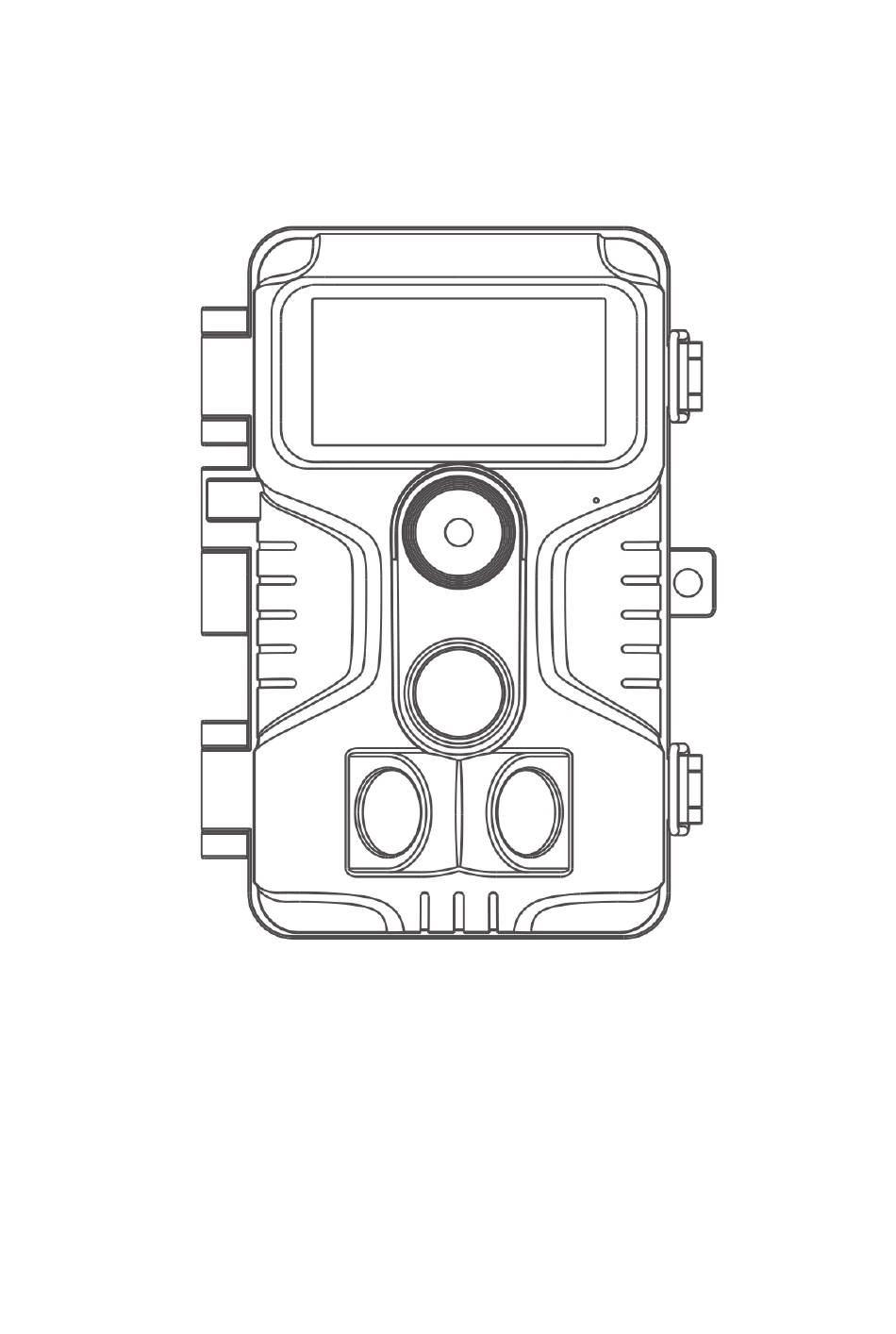

  • Page 1 TRAIL CAMERA MODEL: A323 INSTRUCTION MANUAL V3.0...

  • Page 2: Table Of Contents

    TABLE OF CONTENT (English) 1. IN THE BOX..............1 2. IMPORTANT NOTE............1 3. INTRODUCTION.............. 1 3.1. ABOUT THE CAMERA......... 1 3.2. MAIN FEATURES..........2 3.3. APPLICATIONS............ 3 4. PARTS AND CONTROLS..........3 5. INSTALLING THE BATTERIES AND SD CARD..6 5.1.
  • Page 3 INHALTSVERZEICHNIS (German) 1. WAS IST IN DER BOX...........22 2. WICHTIGE ANMERKUNG........... 22 3. EINFÜHRUNG..............23 3.1. ÜBER DIE KAMERA...........23 3.2. HAUPTMERKMALE........... 23 3.3. ANWENDUNGEN..........24 4. KOMPONENTEN UND KONTROLLEN...... 25 5. INSTALLIERUNG DER BATTERIEN UND DER SD-KARTE................27 5.1. INSTALLIEREN DER BATTERIEN.....28 5.2.

  • Page 4: In The Box

    3. INTRODUCTION 3.1. ABOUT THE CAMERA The A323 trail camera is a new generation of digital scouting camera, it can be triggered by any movement of game in a location, detected by a highly sensitive Passive Infra-Red (PIR)

  • Page 5: Main Features

    still photos), 1296P 20fps or 1080P 30fps H.264 video clips with audio. The camera features the all new innovative and ultra-clear imaging technology. The camera encompasses all-new software innovations, smart illumination technology, blur reduction technology, auto noise reduction and dynamic exposure technology to deliver high resolution image quality, multi-zone detection, pre-activated technology and fast boot to deliver 0.1s fast trigger speed and 0.5s recovery time.

  • Page 6: Applications

    Built for any climate - IP66 Waterproof designed for outdoor  use and resistant against rain and snow. Operation Temperature -4~140°F. Support SD/SDHC/SDXC memory card, max capacity  512GB (user supplied). Extremely long in-field battery life up to 8 months in a ...
  • Page 7 Light Sensor Indicator IR LEDs Optical Microphone Lens Lock Hole Center PIR Motion Sensor Side PIR Side PIR Motion Sensor Motion Sensor Figure 1: Front View The camera provides the following connections for external devices: Mini USB port and SD card slot etc. (Figure 2). Tripod Base SD Card 1/4"...
  • Page 8 Lock Strap Hole Buckle Figure 3: Back View The camera has a 2.4-inch built-in LCD screen, which can be used for reviewing pictures or videos and menu displaying, and unique keypad design for easy program and operation, 8 AA batteries slot supported (Figure 4). Color Screen Battery...

  • Page 9: Installing The Batteries And Sd Card

    A 3-way power switch is used to select the main operating modes: OFF, ON, and SET (Figure 5). A control key interface with six keys is primarily used in SET mode to select operational functions and parameters. As shown in Figure.5, the keys can also perform a second function (shortcut operations in SET mode) in addition to their main function.

  • Page 10: Inserting The Sd Card

    Figure 6: Loading the Batteries 5.2. INSERTING THE SD CARD Insert the SD card (with the camera's power switch in the OFF position) before beginning to operate the camera. Don't insert or 一 remove the SD card when the power switch is in the ON or SET position.

  • Page 11: Using The Camera

    Insert the SD card into the card slot with its label side  upwards. A "click" sound indicates that the card is installed successfully. If the wrong side of the card is facing up, you will not be able to insert it without force, there is only one correct way to insert cards.

  • Page 12: Off Mode

    OFF mode: Power switch in the OFF position.  ON mode: Power switch in the ON position.  SET mode: Power switch in the SET position (screen is on).  7.1. OFF MODE The OFF mode is the "safe" mode when any actions must be taken, e.g., replacing the SD card or batteries, or transporting the device.
  • Page 13 camera with the help of its built-in screen. These settings, found in the menu by pressing MENU key, let you change the photo or video resolution, interval between photos, switch the time imprint on, etc. (See more in Section 8 ADVANCED SETTINGS).

  • Page 14: Advanced Settings

    8. ADVANCED SETTINGS The trail camera comes with preset manufacturer settings. You can change the settings to meet your requirements. Please make sure that the camera is in the SET mode. Once the camera screen is on, press MENU key to enter/exit the menu. Press the UP/DOWN key to move the marker, Press the LEFT/RIGHT key to change the setting, and press the OK key to confirm the change.
  • Page 15 quality videos, but creates larger files that take more of the SD card capacity. Select video recording length. 10 seconds, Note: It is highly recommended to set the Video Optional night video length to less than 30 seconds Length from as the IR LEDs will consume more 3s to 5m battery power.
  • Page 16 Selecting On will activate the side motion sensors. It brings faster trigger speeds and helps capture fast moving animals. When any of the two side Side Motion motion sensors detects a motion event, Sensors the camera will be pre-activated. While the animal enters the detection area of the center motion sensor, the camera will start taking photos or videos.
  • Page 17 D/M/Y Select date format which will be shown Date Format M/D/Y on the screen and each capture. Y/M/D Select time format which will be shown Time on the screen and each capture. Format 12h - AM/PM Select On to assign a 4-character long in the form of Capital A-Z, 0-9 to record the Camera location in the photos (e.g., A123 for...

  • Page 18: Mounting And Positioning The Camera

    All files will be deleted after formatting the SD card. We highly recommend you Format SD to format the SD card if it has been used Card previously in other devices. Caution: make sure wanted files on the SD card have been backed up first! Selecting Yes will return all your Factory...

  • Page 19: Sensing Angle And Distance Test

    (Figure 8). Note: it is not possible to use a cable lock (in the upper part of the bracket) and the strap at the same time. Using the tripod socket: The camera is equipped with a socket at the bottom end to enable mounting on a tripod or other mounting accessories with a standard UNC 1/4-20 thread screw (user supplied).

  • Page 20: Switching On The Camera

    position is outside of the sensing area. (Note: The red light will blink only when the motion is within the sensing area of the central PIR sensor. The central sensor's sensing angle of view is 60°. Each of the side sensors has a 30° angle of view, which is only used to pre-activate the camera and accelerate the triggering speed, there is no RED indicator blinking whatever each of the side sensors detects motions.)

  • Page 21: Review Photos Or Videos

    menu, once you switch to the ON mode, the camera will be ready to go into “Time Lapse” mode, then take images periodically according to your preset “Timelapse Interval” parameter, regardless of the settings “Detection Delay”. Before leaving the camera unattended, please check for the following: Are the batteries inserted with correct polarity and is their ...

  • Page 22: Technical Specifications

    11. TECHNICAL SPECIFICATIONS Element Description Working Mode Motion detection or Time Lapse Max. Pixel Size 24MP Lens F=1.6, FOV=63°, Auto IR-Cut IR Flash 100ft LCD Screen 2.4" Color screen Keypad 6 Keys, 1 Power switch SD, SDHC or SDXC standard-size memory card Memory (Not included), max capacity 512GB Picture...
  • Page 23 Hours Password 4-Digit Code Camera Name 4-Character (A-Z, 0-9) Time Lapse 1 Sec. ~ 24 Hours Power Supply 8x1.5V AA Batteries (Not included) Stand-by Time 8 Months in Stand-by Auto Stand-by (Surveillance mode) in 5 minutes Auto Stand-by while no operation in SET mode 8V - Low Battery (Batteries die) Low Battery 9V - Night vision is unavailable in low voltage...

  • Page 24: Warranty

    12. WARRANTY ONE YEAR LIMITED WARRANTY Your trail camera warranty covers your trail camera for one year after the original purchase date. We warrant that your camera will be free from defects in materials and workmanship when operated in normal use and conditions. This warranty does not cover consumer caused damages such as misuse, abuse, improper handling or installation, damaged caused by wild animals, or repairs attempted by someone other...

  • Page 25: Was Ist In Der Box

    1. WAS IST IN DER BOX 1 x Wildkamera, 1 x Befestigungsgurt, 1 x Benutzerhandbuch, 1 x Mini USB-Kabel Hinweis: Speicherkarte und Batterien sind nicht inklusive (vom Benutzer bereitgestellt). 2. WICHTIGE ANMERKUNG Es sind acht (8) 1,5 V AA Alkaline- oder Lithium-Batterien erforderlich.

  • Page 26: Einführung

    3. EINFÜHRUNG 3.1. ÜBER DIE KAMERA Es handelt sich bei der Wildkamera um eine neue Generation von digitalen Überwachungskameras. Die Kamera kann durch jede Bewegung von Wild an einem Standort ausgelöst werden, die von einem hochempfindlichen Passiv-Infrarot-Bewegungssensor (PIR) erkannt wird, und danach werden qualitativ hochwertige Bilder (bis zu 24MP Standfotos), 1296P oder 1080P H.264 Videoaufnahmen mit Audio aufgenommen.

  • Page 27: Anwendungen

    Bildoptimierungsalgorithmus; dadurch kann sie auch bei schwachem Licht oder in dunkler Umgebung klare Fotos oder Videos aufnehmen. Deutliche Nachtsicht, Blitzreichweite 100ft. Die Kamera ist  mit 36 Stück nicht leuchtender Infrarot LEDs (940 nm) ausgestattet, die als Blitzlicht fungieren (unsichtbar für menschliche und tierische Augen).

  • Page 28: Komponenten Und Kontrollen

    Aufnehmen von Bildern und Videos von Wildtieren  Als Sportkamera, zum Reiten, Fahren, Campen oder  Entdecken Als Sicherheitskamera mit Bewegungsauslösung für Haus,  Hof, Büro und Gemeinde 4. KOMPONENTEN UND KONTROLLEN In der Vorderansicht ist die Kamera mit 36 Stück eingebauten hocheffizienten Infrarot-LEDs, LED-Anzeigen, Linse, PIR-Sensoren und Sicherungslöchern ausgestattet (Abb.
  • Page 29 Stativfuß SD-Karten- 1/4" - 20 steckplatz DC 12V/1A Stecker 4,0x1,7mm Mini-USB-Anschluss Abb. 2: Ansicht von unten Zur Befestigung der Kamera befinden sich auf der Rückseite zwei Gurtlöcher. Führen Sie den Gurt durch die Gurtlöcher und ziehen Sie das Ende des Gurtes fest, um die Kamera sicher um den Baumstamm zu befestigen.

  • Page 30: Installierung Der Batterien Und Der Sd-Karte

    Farbiger Bildschirm Batteriefach Tasten zur und Deckel Bedienung Abb. 4: Innenansicht Aufwärts-Taste als Video-Modus OK-Taste als RECHTE Taste als Abspiel-Modus manueller Verschluss ("SHOT") Abwärts- Taste als Kamera-Modu Schalter Abb. 5: Bedienungstasten und Tastaturkürzel Ein 3-facher Schalter dient zur Auswahl der Hauptbetriebsarten: OFF, ON, und SET.

  • Page 31: Installieren Der Batterien

    die folgenden Hinweise und Vorsichtsmaßnahmen durch: INSTALLIEREN DER BATTERIEN 5.1. Beim Öffnen des Deckels vom Batteriefach werden Sie acht Batterieschächte finden (Abb.6). Für den Betrieb der Kamera müssen alle acht Batterien eingelegt sein. Achten Sie darauf, dass jede Batterie mit der richtigen Polarität eingelegt wird (negatives oder "flaches"...
  • Page 32 SDHC-Karten (High Capacity) / SDXC-Karten mit einer maximalen Kapazität von 512 GB werden unterstützt (Abb.7). Abb. 7: Einstecken der SD-Karte Im Folgenden wird beschrieben, wie die SD-Karte eingesetzt und entfernt wird: Stecken Sie die SD-Karte mit der Etikettenseite nach oben in ...

  • Page 33: Verwenden Der Kamera

    6. VERWENDEN DER KAMERA Wenn Ihre Kamera durch das ordnungsgemäße Einlegen von Batterien und einer SD-Karte vorbereitet ist, können Sie einfach mit der Kamera draußen gehen und sie an einen Baum schnallen (oder auch nicht, je nach Anwendungsszenario), die Kamera auf ON schalten und dann können Sie losgehen- und Sie könnten einige wunderbare Fotos bekommen, was genau das ist, was Sie wollen.

  • Page 34: On-Modus

    nehmen, wenn die Kamera für längere Zeit nicht benutzt wird. 7.2. ON-MODUS Sie können die Kamera jederzeit einschalten, nachdem Sie die Batterien und die SD-Karte eingelegt haben. Wird der Schalter in die mittlere Position gebracht, wechselt die Kamera in den Modus (Überwachung).

  • Page 35: Erweiterte Einstellungen

    aufgenommen wurden, den Batteriestand, den Kamera- oder Videomodus, usw. Bitte beachten Sie: Im SET-Modus geht die Kamera automatisch in den ON-Modus, wenn innerhalb von 5 Minuten keine Bedienung (Tastendruck) erfolgt. Dann führt die Kamera Ihre Einstellungen im Menü aus. Im SET-Modus können Sie die Kamera an den USB-Anschluss eines Computers anschließen, um Ihre Bilder herunterzuladen.
  • Page 36 aufzurufen/zu verlassen. Drücken Sie die Aufwärts-/Abwärts-Taste, um die Markierung zu verschieben, drücken Sie die LINKS-/RECHTS-Taste, um die Einstellung zu ändern, und drücken Sie die OK-Taste, um die Änderung zu bestätigen. Vergessen Sie nicht, die OK-Taste zu drücken, um die Änderung zu speichern. Andernfalls wird Ihre neue Einstellung verloren gehen.
  • Page 37 Wählen Sie im Kameramodus die Anzahl Burst-Mod 01, 02, 03, der aufeinanderfolgenden Fotos, die bei 04, 05 jedem Auslösen aufgenommen werden. Wählen Sie die Videoauflösung (Pixel pro Frame). Eine höhere Auflösung 1296P Video 1080P erzeugt Videos in besserer Qualität, Auflösung 720P erzeugt aber größere Dateien, die mehr Platz auf der SD-Karte einnehmen.
  • Page 38 der Modus auf "Zeitraffer" eingestellt ist. Wählen Sie die Empfindlichkeit des PIR-Sensors. Die Temperatur beeinflusst die Empfindlichkeit. Die Einstellung "Hoch" ist geeignet, wenn die Umgebungstemperatur warm ist oder Sie PIR- Hoch Empfindlic Mittel ein entferntes Objekt erfassen oder mehr hkeit Niedrig aufnehmen möchten, und die Einstellung "Mittel/Niedrig"...
  • Page 39 entsprechend dem eingestellten Intervall auf, unabhängig davon, ob der PIR-Sensor ein Wild erkannt hat. Dies ist hilfreich bei der Beobachtung von kaltblütigen Tieren wie Schlangen oder dem Prozess der Blüte usw. Hinweis: Diese Option ist ungültig, wenn der Modus auf "Bewegungserkennung" eingestellt ist.
  • Page 40 Durchsicht der Fotos zu identifizieren. Wenn Sie Ein wählen, werden bei jeder Info Aufnahme Datum, Uhrzeit, Temperatur Strip und Mondphase angezeigt. Wenn Sie die Option Ein wählen, werden die ältesten Dateien mit neuen Aufnahmen überschrieben, wenn die Schleifenauf Kapazität der SD-Karte erreicht ist. zeichnung Wenn Sie die Option Aus wählen, hört die Kamera auf, Aufnahmen zu machen,...

  • Page 41: Montage Und Positionierung Der Kamera38

    durchzuführen, wenn diese zuvor in anderen Geräten verwendet wurde. Achtung! Bitte stellen Sie sicher, dass die benötigten Dateien auf der SD-Karte vorher gesichert wurden! Wenn Sie Ja wählen, werden alle Werkseinst vorherigen Einstellungen auf die ellungen Nein Standardeinstellungen des Herstellers zurückgesetzt.

  • Page 42: Test Von Abtastwinkel Und Abstand

    Mit Verwendung des verstellbaren Gurtes: Bringen Sie den Gurt wie abgebildet an der Kamera an. Schieben Sie das eine Ende des Riemens durch die beiden Halterungen auf der Rückseite der Kamera. Führen Sie das Ende des Gurtes durch die Schnalle. Befestigen Sie den Gurt sicher um den Baumstamm, indem Sie das Ende des Gurtes fest anziehen, so dass keine Lockerheit mehr vorhanden ist.
  • Page 43 kann weniger als 30 Sekunden betragen, abhängig von der tatsächlichen Zeit des zu aktivierenden Bewegungssensors. Die Wartezeit ist 30 Sekunden minus die Einschaltzeit.) Schließen Sie die Kameratür.  Machen Sie Bewegungen vor der Kamera an mehreren  verschiedenen Positionen innerhalb des Bereichs, in dem Sie das Wild oder die Motive erwarten.

  • Page 44: Umschalten Von Funktionen Der Kamera

    Kamera dann keine Bewegung wahrnehmen kann. Richten Sie die Kamera NICHT auf Glasobjekte. UMSCHALTEN 9.3. VON FUNKTIONEN DER KAMERA Die Kamera unterstützt zwei Betriebsmodi "Bewegungserkennung" und "Zeitraffer". (1) Wenn Sie den Betriebsmodus der Kamera im Menü auf "Bewegungserkennung" einstellen, wird die Kamera nach dem Umschalten in den ON-Modus mit einer 30-sekündigen Wartezeit heruntergezählt und ist dann bereit, in den Standby-Modus (Überwachung) zu gehen und Aufnahmen zu...
  • Page 45 und Videos werden in dem Ordner \DCIM\100MEDIA auf der SD-Karte gespeichert. Die Fotos werden unter Dateinamen wie DSCF0001.JPG und die Videos unter DSCF0001.MP4 gespeichert. Die MP4-Videodateien können mit den meisten gängigen Media-Playern abgespielt werden, wie z. B. Windows Media Player, QuickTime, VLC usw. Es gibt mehrere Möglichkeiten, diesen Vorgang auszuführen.

  • Page 46: Die Technischen Daten

    11. DIE TECHNISCHEN DATEN Element Beschreibung Betriebsmodus Bewegungserkennung oder Zeitraffer Max. Pixel Größe 24MP Linse F=1.6, FOV=63°, Auto IR-Cut IR-Blitz Reichweite bis zu 100 Fuß LCD-Bildschirm 2.4" Farbbildschirm Tastenfeld 6 Tasten, 1 Ein-/Ausschalter SD-, SDHC- oder SDXC-Speicherkarte in Speicherung Standardgröße (nicht im Lieferumfang enthalten), maximale Kapazität 512 GB Größe der Fotos 24MP, 20MP, 16MP, 8MP, 4MP...
  • Page 47 Infostreifen Ein /Aus Betriebsstunden Ein /Aus, Bestimmte Laufzeit Password 4-stellig. Kennzahl Name der 4 Zeichen (A-Z, 0-9) Kamera Zeitraffer 1 Sek. ~ 24 Stunden Stromversorgung 8x1,5V AA-Batterien ( nicht im Lieferumfang) Standby-Zeit 8 Monate Auto Stand-by (Überwachungsmodus) in 5 Auto Stand-by Minuten, wenn keine Bedienung im SET-Modus erfolgt 8V - Niedriger Batteriestand...

  • Page 48: Garantie

    12. GARANTIE BESCHRÄNKTE GARANTIE FÜR EIN JAHR Wir gewähren eine Garantie für Ihre Wildkamera für ein Jahr ab dem ursprünglichen Kaufdatum. Es wird garantiert, dass Ihre Kamera bei normalem Gebrauch und unter normalen Bedingungen frei von Material- und Verarbeitungsfehlern ist. Diese Garantie deckt keine Schäden ab, die durch Verbraucher verursacht wurden, beispielweise Missbrauch, unsachgemäße Handhabung oder Installation, Schäden durch wilde Tiere oder Reparaturversuche durch nicht von uns...
