8.3.

NTC

Component which sends signals to PCB about the water temperature inside the tub.
The Resistance (Ohm) value of the NTC decreases as the temperature increases.
8.3.1. Technical Features
8.3.2. Checking of Component

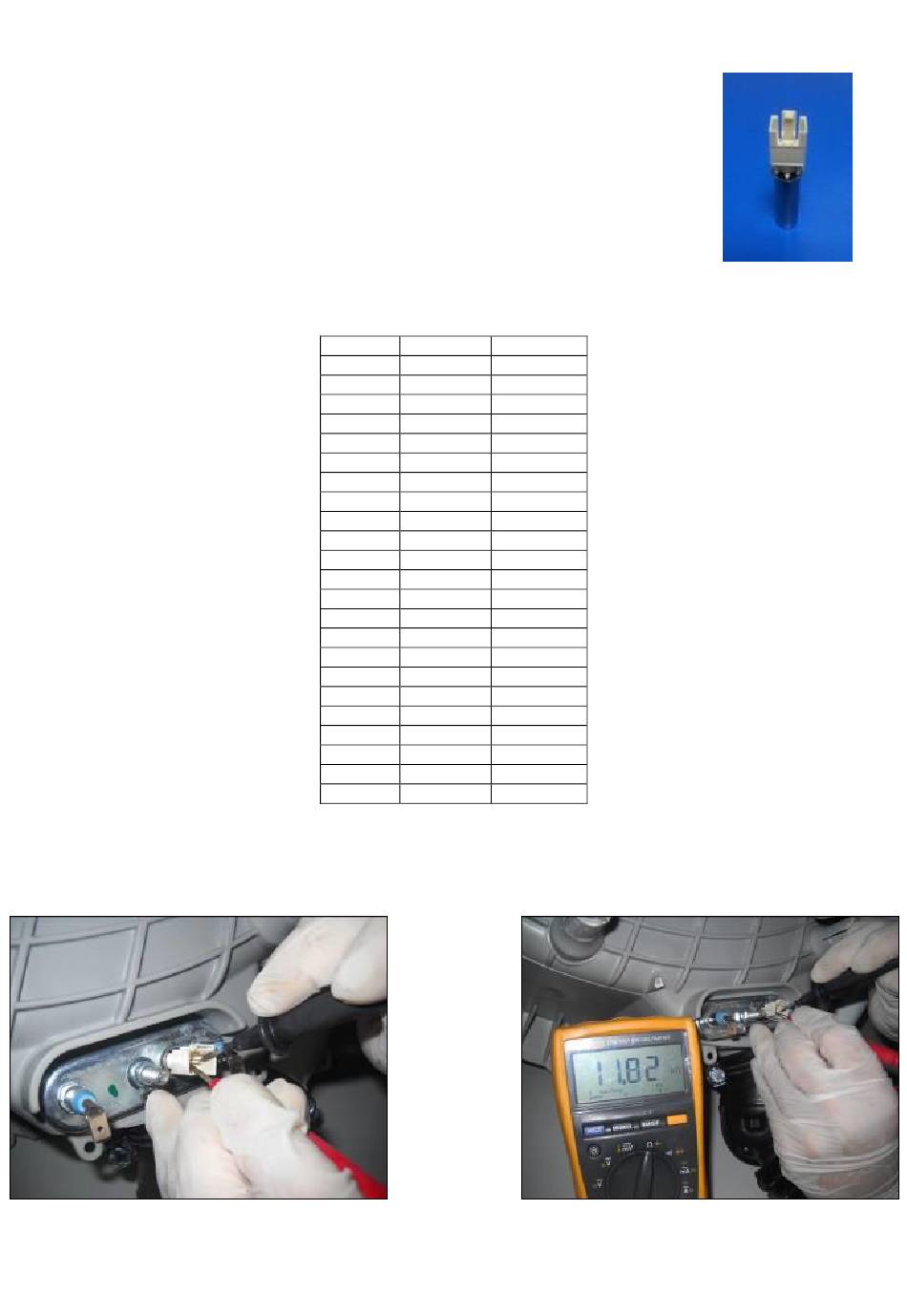

Check the resistance value on the component with multimeter as shown in below pictures.
Tem (°C) R min (kΩ) R max (kΩ)
-10 54,9
-5 43,0
0 33,9
5 27,0
10 21,6
15 17,4
20 14,1
25 11,5
30 9,4
35 7,8
40 6,4
45 5,4
50 4,5
55 3,8
60 3,2
65 2,7
70 2,3
75 1,9
80 1,7
85 1,4
90 1,2
95 1,1
100 0,9
NTC Tempure – Resistance Values
Checking the component
62,6
48,6
38,1
30,1
23,9
19,1
15,4
12,5
10,2
8,3
6,9
5,7
4,7
3,9
3,3
2,8
2,4
2,0
1,8
1,5
1,3
1,1
1,0
