Summary of Contents for AirPro Progress Lighting P2568

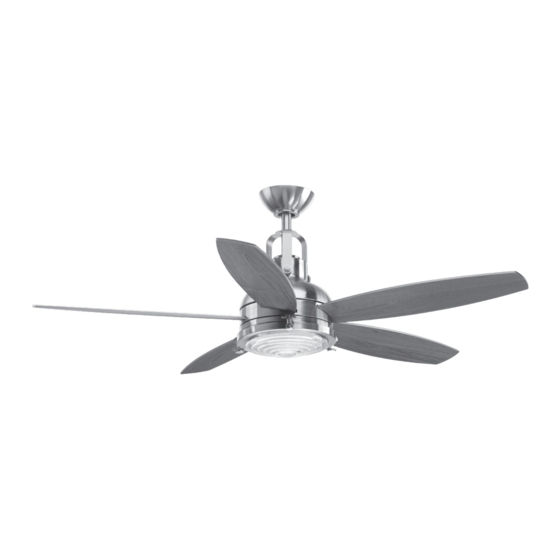

- Page 1 Ceiling Fan Installation Manual P2568 93089927_B...
- Page 2 Limited Lifetime Warranty Progress Lighting fan motors are warranted to the original purchaser to be free of electrical and/or mechanical defects for so Date Purchas ed long as the original purchaser owns the fan. Pull chain switches, reverse switches, capacitors and metal finishes are warranted to be free from defects in materials or workmanship for a period of 1 year from the date of purchase.
-
Page 3: Table Of Contents
Safety Rules..................................... Unpacking Your Fan ..................................Installing Your Fan ..................................Installing the Light Kit..................................Operating Your Transmitter ................................Care of Your Fan ................................... Troubleshooting .................................... Specifications ....................................Table of Contents... -
Page 4: Safety Rules
1. To reduce the risk of electric shock, insure electricity has been turned off 9. To avoid personal injury or damage to the fan and other items, be at the circuit breaker or fuse box before beginning. cautious when working around or cleaning the fan. 2. -
Page 5: Unpacking Your Fan 2
Unpack your fan and check the contents. You should have the following items: 12. Loose parts bag containing: 1. Fan blades (5) 7. LED light kit 2. Canopy assembly 8. Light kit shade a. Blade attachment hardware 3. Ball/downrod assembly 9. -
Page 6: Installing Your Fan
Tools Required Phillips screw driver, straight slot screw driver, Angled ceiling maximum adjustable wrench, step ladder, and wire cutters. Provide strong support 18.5 angle Mounting Options If there isn't an existing UL listed mounting box, Ceiling then read the following instructions. Disconnect Recessed hanger outlet box... - Page 7 Step 7. Align the holes at the bottom of the downrod Hanging the Fan with the holes in the collar on top of the motor CUL Listed electrical housing (Fig. 7). Carefully insert the hanger pin REMEMBER to turn off the power. Follow through the holes in the collar and downrod.
- Page 8 Step 3. (Figure 10) Receiver to House Supply Make the Electric Wires Electrical Connections: Connect the black Connections (hot) wire from the ceiling to the black wire Code switch marked "AC in L" from the receiver. Connect the white(neutral) wire from the ceiling to the white WARNING: To avoid possible electrical shock, wire marked "AC in N"...
- Page 9 Finishing the Installation SUPPLY CIRCUIT Outlet box Step 1. Tuck connections neatly into ceiling outlet Ground box. Conductor Hanger BLACK bracket Step 2. Slide the canopy up to mounting bracket and Outlet Box place the key hole on the canopy over the screw on Screws the mounting bracket, turn canopy until it locks in Green...
- Page 10 Blade Balancing Attaching the Fan WARNING TO REDUCE THE RISK OF PERSONAL INJURY, DO NOT BEND THE BLADE Blades All blades are grouped by weight. Because HOLDERS WHILE INSTALLING, natural woods very in density, the fan may BALANCING THE BLADES, OR CLEANING wobble even though the blades are weighed THE FAN.
- Page 11 Installing the Mounting Plate Step 1. Remove 1 of the 3 screws from the mounting ring and loosen the other 2 screws. (Do not remove) Step 2. Place the key holes on the mounting plate over the 2 screws previously loosened from the mounting ring, turn mounting plate until it locks in place at the narrow section of the key holes.
-
Page 12: Installing The Light Kit
CAUTION: Before starting installation, disconnect the power by turning off the circuit breaker or removing the fuse at fuse box. Turning power off using the fan switch is not sufficient to prevent electric shock. Step 1. Remove the 1 of 3 screws from the posts of the mounting plate and keep it for future use. -
Page 13: Operating Your Transmitter 10
The Reverse switch is located on the motor Restore power to ceiling fan and test for proper operation. housing. Slide the switch to the Left for warm weather operation. Slide the switch to the Right 1. " , " buttons: for cool weather operation. -
Page 14: Care Of Your Fan
Here are some suggestions to help you maintain your 3. You can apply a light coat of furniture polish to the wood blades for additional protection and enhanced beauty. Cover small scratches with a light application 1. Because of the fan's natural movement, some of shoe polish. -
Page 15: Troubleshooting 12
Problem Solution 1. Check circuit fuses or breakers. Fan will not start. 2. Check line wire connections to the fan and switch wire connections in the switch housing. CAUTION: Make sure main power is off. 3. Check to make sure the dip switches from the transmitter and receiver are set to the same frequency. Fan sounds noisy. -
Page 16: Specifications
Volts Amps Watts Fan Size Speed N.W. G.W. C.F. 0.289 12.15 1906.1 22.49 25.35 2.51' 52" 0.51 60.19 5127.89 High These are approximate measures. They do not include Amps and Wattage used by the light kit. This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. - Page 17 Manual de Instalación del Ventilador de Techo P2568 93089927_B...
- Page 18 Garantía limitada de por vida Se garantiza al comprador original que los motores de los ventiladores de Progress Lighting no presentan defectos mecánicos o Fecha de compra eléctricos por el tiempo durante el cual el comprador original sea dueño del ventilador. Los interruptores de cadena, interruptores de reversa, capacitores y acabados de metal cuentan con garantía libre de defectos de materiales o mano de obra por 1 año a partir de la fecha de compra.
- Page 19 Normas de seguridad ..................................Cómo desembalar el ventilador ..............................Cómo instalar el ventilador ................................Instalación del kit de luz ................................. Operando su transmisor ................................Cómo cuidar del ventilador ................................Resolución de problemas ................................Especificaciones .................................... Tabla de Contenido...
-
Page 20: Normas De Seguridad
1. Para reducir el riesgo de eléctrocución, asegurarse de que la eléctricidad se 9. Para evitar lesiones personales o da os al ventilador y otros articulos, ha desactivado en el cortacircuitos o caja de fusibles antes de comenzar. tener cuidado al trabajar cerca del ventilador o al limpiarlo. 2. -
Page 21: Cómo Desembalar El Ventilador 2
Desembalar el ventilador y revisar el contenido. Debe tener los siguientes elementos: 12. Dos bolsas de piezas pequeñas: 1. Juego de aspas (5) 7. Kit de luces LED 2. Escudete superior 8. Pantalla de luz 3. Conjunto de bola/tubo de suspensión 9. -
Page 22: Cómo Instalar El Ventilador
Herramienta necesarias Destornillador Phillips, destornillador normal, Angulo máximo en llave de tuercas ajustable, escalera de tijera, y el techo: 18.5° Brindar soporte fuerte cortadoras de alambre. Opciones de instalación Soporte de Si no hay una caja con UL registración de Caja de montaje montaje existente, sirvase leer las siguientes... - Page 23 Paso 7. Alinee los agujeros de la parte inferior de la Colocación del ventilador Caja de eléctrica barra con los agujeros del cuello en la parte superior aprobada por CUL de la caja del motor (Fig. 7) Introduzca con cuidado el RECUERDE desconectar la alimentación.
- Page 24 Asegure las conexiones con los conectores de Realizar las Conexiones plástico proveidos. Eléctricas Interruptor de Paso 3. (Fig. 10) Conexiones del receptor a los códigos alambres de alimentación: Conecte el alambre CUIDADO: Para envitar la posibilidad de un Negro (corriente) de la caja de distribución al choque eléctrico, asegurese de apagar la corriente alambre Negro marcado AC in L del receptor.
- Page 25 Terminando la Instalación CIRCUITO DE ALIMENTACIÓN Caja de Paso 1. Meta las conexiónes en forma ordenada salida adentro de la toma de corriente. Conductor a tierra Abrazadera de NEGRO Paso 2. Deslice la cubierta hacia arriba hacia el soporte soporte de montaje y coloque el agujero de posición Caja de distribución de la cubierta sobre el tornillo del soporte de...
- Page 26 Balanceo de las Aspas Instalacion de las Aspas ADVERTENCIA PARA REDUIR RIESGO DE LESIONES PERSONALES. NO DOBLAR LOS SUJET Todas las aspas están agrupadas por peso. ADORES DE ASPAS MIENTRAS SE Meta la aspa por la ranura del ensamblaje del Debido a que la desidad de las maderas REALIZA LA INSTALACIÓN.
- Page 27 Instalación de la Placa de Montaje Paso 1. Quite 1 de los 3 tornillos del anillo de montaje y afloje los otros 2 tornillos. (No los quite) Paso 2. Coloque los agujeros del plato de montaje en los 2 tornillos previamente aflojados del anillo de montaje, gire el plato de montaje hasta que quede fijo en su lugar en la parte estrecha de los agujeros.
-
Page 28: Instalación Del Kit De Luz
PRECAUCIÓN: Antes de comenzar con la instalación, desconecte la alimentación apagando el circuito del automático o quitando el fusible de la caja de fusibles. Para evitar descargas eléctricas, no basta con apagar la alimentación utilizando el interruptor del ventilador. Paso 1. Quite 1 de los 3 tornillos de los postes de la placa de montaje y afloje los otros 2 tornillos. -
Page 29: Operando Su Transmisor 10
El Interruptor de Reversa está ubicado en la Conecte la eléctricidad a el ventilador y confirme superficie de la carcasa del motor. Desliza el que opera debidamente. interruptor hacia izquierda para 1. Los bottones : Estos tres botones son funcionamiento en clima cálido. Desliza el usados para seleccionar las velocidades del interruptor hacia... -
Page 30: Cómo Cuidar Del Ventilador
He aqui algunas sugerencias para ayudarle el 3. Se puede aplicar una capa ligera de pulidor para mantenimiento del ventilodor. muebles a las aspas de madera para brindar protección adicional y realzar su belleza. Cubrir los rayones 1. Debido al movimiento natural del ventilador, pequeños con una ligera aplicación de betún para algunas conexiones se podrian aflojar. -
Page 31: Resolución De Problemas 12
Problema Solución 1. Revisar los fusibles o interruptores de circuitos. El ventilador no arranca. 2. Verificar las conexiones de cables de linea al ventilador y conexiones de cable del interruptor. PRECAUCIÓN: Asegurarse de que la fuente pricipal de electricidad esté desactivada. 3. -
Page 32: Especificaciones
Tamaño del Velocidad Voltios Amperios Vatios N.W. G.W. C.F. Ventilador 52" 0.289 12.15 1906.1 Baja 25.35 22.49 2.51' (132 cm) 0.51 60.19 5127.89 Alta Estas son mediciones aproximadas. No incluyen los Amperios y vatios usado por el juego de iliminación. Este equipo cumple con lo establecido en la Parte 15 de la Normativa FCC.
