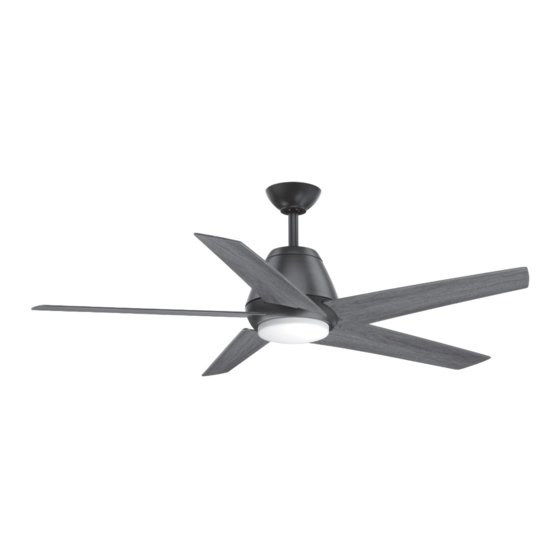

- Page 1 Ceiling Fan Installation Manual P2582 93089935_B...
- Page 2 Limited Lifetime Warranty Progress Lighting fan motors are warranted to the original purchaser to be free of electrical and/or mechanical defects for so Date Purchas ed long as the original purchaser owns the fan. Pull chain switches, reverse switches, capacitors and metal finishes are warranted to be free from defects in materials or workmanship for a period of 1 year from the date of purchase.
-
Page 3: Table Of Contents
Safety Rules..................................... Unpacking Your Fan ..................................Installing Your Fan ..................................Installing the Light Kit..................................Operating Your Transmitter ................................Care of Your Fan ................................... Troubleshooting .................................... Specifications ....................................Table of Contents... -
Page 4: Safety Rules
1. To reduce the risk of electric shock, insure electricity has been turned off 9. To avoid personal injury or damage to the fan and other items, be at the circuit breaker or fuse box before beginning. cautious when working around or cleaning the fan. 2. -
Page 5: Unpacking Your Fan 2
Unpack your fan and check the contents. You should have the following items: 13. Loose parts bag containing: 1. Fan blades (5) 7. 18W LED light kit 2. Canopy assembly 8. Glass shade 3. Ball/downrod assembly 9. Receiver with 6 wire nuts a. -
Page 6: Installing Your Fan
Tools Required Phillips screw driver, straight slot screw driver, Angled ceiling adjustable wrench, step ladder, and wire cutters. maximum Provide strong support 18.5 angle Mounting Options If there isn't an existing UL listed mounting box, Ceiling then read the following instructions. Disconnect Recessed hanger the power by removing fuses or turning off... - Page 7 Attaching the Fan Screws Screws Support Support plate Blades plate housing NOTE: Your fan blades are reversible. Select the housing blade side finish which best accentuates your Collar decor. Collar Step 1. Remove the top fan housing from the motor by removing the six collar mounting screw with lock washer on the top fan housing.
- Page 8 Step 7. Align the holes at the bottom of the downrod Hanging the Fan with the holes in the collar on top of the motor UL Listed electrical housing (Fig. 10). Carefully insert the hanger pin REMEMBER to turn off the power. Follow through the holes in the collar and downrod.
- Page 9 Step 3. (Figure 13) Receiver to House Supply Make the Electric Wires Electrical Connections: Connect the black (hot) wire from the ceiling to the black wire Connections Code switch marked "AC in L" from the receiver. Connect the white (neutral) wire from the ceiling to the white WARNING: To avoid possible electrical shock, wire marked "AC in N"...
- Page 10 Finishing the Installation SUPPLY CIRCUIT Outlet box Step 1. Tuck connections neatly into ceiling outlet box. Ground Conductor Hanger BLACK bracket Step 2. Slide the canopy up to mounting bracket and Outlet Box place the key hole on the canopy over the screw on Screws the mounting bracket, turn canopy until it locks in Green...
- Page 11 Installing the Mounting Blade Balancing WARNING TO REDUCE THE RISK OF PERSONAL Plate INJURY, DO NOT BEND THE BLADE All blades are grouped by weight. Because HOLDERS WHILE INSTALLING, natural woods very in density, the fan may BALANCING THE BLADES, OR CLEANING Step 1.
-
Page 12: Installing The Light Kit
Before starting installation, CAUTION: Installing the battery disconnect the power by turning off the circuit breaker or removing the fuse at fuse box. Turning Install 12V battery (included), to prevent damage to power off using the fan switch is not sufficient to transmitter, remove the battery if not used for long prevent electric shock. -
Page 13: Operating Your Transmitter 10
The Reverse switch is located on the motor Restore power to ceiling fan and test for proper housing. Slide the switch to the Left for warm operation. weather operation. Slide the switch to the Right 1. " , " buttons: for cool weather operation. -
Page 14: Care Of Your Fan
Here are some suggestions to help you maintain your 3. You can apply a light coat of furniture polish to the wood blades for additional protection and enhanced beauty. Cover small scratches with a light application 1. Because of the fan's natural movement, some of shoe polish. -
Page 15: Troubleshooting 12
Problem Solution 1. Check circuit fuses or breakers. Fan will not start. 2. Check line wire connections to the fan and switch wire connections in the switch housing. CAUTION: Make sure main power is off. 3. Check to make sure the dip switches from the transmitter and receiver are set to the same frequency. Fan sounds noisy. -
Page 16: Specifications
Volts Amps Watts Fan Size Speed N.W. G.W. C.F. 0.235 12.67 1929.71 21.47 18.52 2.17' 60" 0.55 65.49 5279.32 High These are approximate measures. They do not include Amps and Wattage used by the light kit. This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. - Page 17 Manual de Instalación del Ventilador de Techo P2582 93089935_B...
- Page 18 Garantía limitada de por vida Se garantiza al comprador original que los motores de los ventiladores de Progress Lighting no presentan defectos mecánicos o Fecha de compra eléctricos por el tiempo durante el cual el comprador original sea dueño del ventilador. Los interruptores de cadena, interruptores de reversa, capacitores y acabados de metal cuentan con garantía libre de defectos de materiales o mano de obra por 1 año a partir de la fecha de compra.
- Page 19 Normas de seguridad ..................................Cómo desembalar el ventilador ..............................Cómo instalar el ventilador ................................Instalación del kit de luz ................................. Operando su transmisor ................................Cómo cuidar del ventilador ................................Resolución de problemas ................................Especificaciones .................................... Tabla de Contenido...
-
Page 20: Normas De Seguridad
1. Para reducir el riesgo de eléctrocución, asegurarse de que la eléctricidad se 9. Para evitar lesiones personales o da os al ventilador y otros articulos, ha desactivado en el cortacircuitos o caja de fusibles antes de comenzar. tener cuidado al trabajar cerca del ventilador o al limpiarlo. 2. -
Page 21: Cómo Desembalar El Ventilador 2
Desembalar el ventilador y revisar el contenido. Debe tener los siguientes elementos: 13. Dos bolsas de piezas pequeñas: 1. Juego de aspas (5) 7. Kit de luces LED de 18W 2. Escudete superior 8. Pantalla de luz 3. Conjunto de bola/tubo de suspensión 9. -
Page 22: Cómo Instalar El Ventilador
Herramienta necesarias Destornillador Phillips, destornillador normal, Angulo máximo en llave de tuercas ajustable, escalera de tijera, y el techo: 18.5° Brindar soporte fuerte cortadoras de alambre. Opciones de instalación Soporte de Si no hay una caja con UL registración de Caja de montaje montaje existente, sirvase leer las siguientes... - Page 23 Instalacion de las Aspas Tornillos Tornillos Placa de Placa de soporte soporte NOTA: Las aspas del ventilador son reversibles. Cubierta Seleccionar el acabado del lado del aspa que mejor Cubierta superior superior de la motor acentúe su decoración. de la motor Collar del Paso 1.
- Page 24 Paso 7. Alinee los agujeros de la parte inferior de la Colocación del ventilador Caja de eléctrica aprobada barra con los agujeros del cuello en la parte superior por UL de la caja del motor (Fig. 10) Introduzca con cuidado RECUERDE desconectar la alimentación.
- Page 25 Paso 3. (Fig. 13) Conexiones del receptor a los Realizar las Conexiones alambres de alimentación: Conecte el alambre Negro (corriente) de la caja de distribución al Eléctricas Interruptor de alambre Negro marcado AC in L del receptor. códigos Conecte el alambre Blanco (Neutral) de la caja de CUIDADO: Para envitar la posibilidad de un salida al alambre blanco marcado AC in N del choque eléctrico, asegurese de apagar la corriente...
- Page 26 Terminando la Instalación CIRCUITO DE ALIMENTACIÓN Caja de Paso 1. Meta las conexiónes en forma ordenada salida adentro de la toma de corriente. Conductor a tierra Abrazadera de NEGRO Paso 2. Deslice la cubierta hacia arriba hacia el soporte soporte de montaje y coloque el agujero de posición Caja de distribución de la cubierta sobre el tornillo del soporte de...
- Page 27 Instalación de la Placa de Balanceo de las Aspas ADVERTENCIA PARA REDUIR RIESGO DE LESIONES Montaje PERSONALES. NO DOBLAR LOS SUJET Todas las aspas están agrupadas por peso. ADORES DE ASPAS MIENTRAS SE Debido a que la desidad de las maderas REALIZA LA INSTALACIÓN.
-
Page 28: Instalación Del Kit De Luz
PRECAUCIÓN: Antes de comenzar con la Instalación de la Bateria instalación, desconecte la alimentación apagando el circuito del automático o quitando el fusible de Coloque 12V bateria (incluidas). Para evitar la caja de fusibles. Para evitar descargas estropeos del transmisor, extreiga la bateria cuando eléctricas, no basta con apagar la alimentación esté... -
Page 29: Operando Su Transmisor 10
El Interruptor de Reversa está ubicado en la Conecte la eléctricidad a el ventilador y confirme superficie de la carcasa del motor. Desliza el que opera debidamente. interruptor hacia izquierda para 1. Los bottones : Estos tres botones son funcionamiento en clima cálido. Desliza el usados para seleccionar las velocidades del interruptor hacia... -
Page 30: Cómo Cuidar Del Ventilador
He aqui algunas sugerencias para ayudarle el 3. Se puede aplicar una capa ligera de pulidor para mantenimiento del ventilodor. muebles a las aspas de madera para brindar protección adicional y realzar su belleza. Cubrir los rayones 1. Debido al movimiento natural del ventilador, pequeños con una ligera aplicación de betún para algunas conexiones se podrian aflojar. -
Page 31: Resolución De Problemas 12
Problema Solución 1. Revisar los fusibles o interruptores de circuitos. El ventilador no arranca. 2. Verificar las conexiones de cables de linea al ventilador y conexiones de cable del interruptor. PRECAUCIÓN: Asegurarse de que la fuente pricipal de electricidad esté desactivada. 3. -
Page 32: Especificaciones
Tamaño del Velocidad Voltios Amperios Vatios N.W. G.W. C.F. Ventilador 0.235 12.67 1929.71 60" Baja 21.47 18.52 2.17' (152 cm) 0.55 65.49 5279.32 Alta Estas son mediciones aproximadas. No incluyen los Amperios y vatios usado por el juego de iliminación. Este equipo cumple con lo establecido en la Parte 15 de la Normativa FCC.
