Coyote C1S36 Use & Care Manual
  1. Manuals
  2. Brands
  3. Coyote Manuals
  4. Grill
  5. C1S36
  6. Use & care manual

Coyote C1S36 Use & Care Manual

Stainless steel liquid propane and natural gas
Hide thumbs Also See for C1S36:
Table of Contents

Advertisement

Quick Links

Download this manual

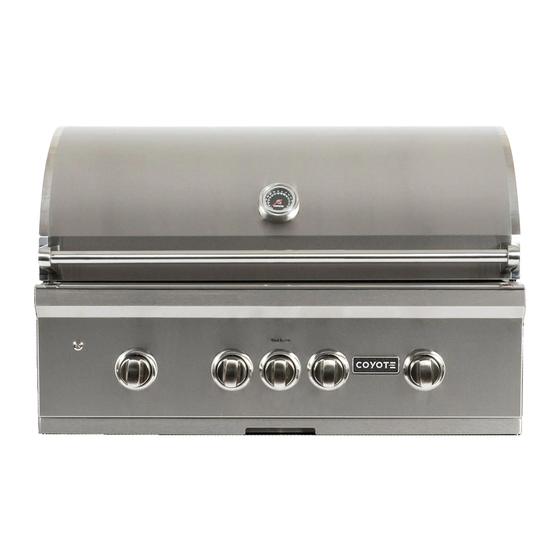

Coyote Stainless Steel Gas Grill
For Liquid Propane and Natural Gas Models



Coyote 34" C1C34



Coyote 36" C1S36/C1SL36

4004477

IMPORTANT: Read the lighting instruction on Page 20 before first time use!
To installer or person assembling grill: Leave this manual with grill for future reference.
To consumer: Keep this manual for future reference.
COYOTE OUTDOOR LIVING, INC.
www.coyoteoutdoor.com
Use & Care Manual
Built‐in Models
Conforms to ANSI STD Z21.58-2015
Certified to CSA STD 1.6-2015
Outdoor Cooking Gas Appliance
PUT SERIES NO. LABEL HERE
Coyote 36" C1C36
Coyote 42" C1SL42
For Outdoor Use Only




Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the C1S36 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Coyote C1S36

Summary of Contents for Coyote C1S36

  • Page 1     Coyote 34" C1C34 Coyote 36" C1C36         Coyote 36" C1S36/C1SL36 Coyote 42" C1SL42   For Outdoor Use Only  Conforms to ANSI STD Z21.58-2015 Certified to CSA STD 1.6-2015   Outdoor Cooking Gas Appliance PUT SERIES NO. LABEL HERE  ...
  • Page 2 Welcome & Congratulations  Congratulations  on  your  purchase  of  a  new  grill!  We  are  very  proud  of  our  product  and  we  are  completely committed to providing you with the best service possible. Your satisfaction is our #1  priority.      Please read this manual carefully to understand all the instructions about how to install, operate  and maintain for optimum performance and longevity.  We know you’ll enjoy your new grill and thank you for choosing our product. We hope you consider  us for future purchases.    Please read and save the instructions  This  Manual  provides  specific  operating  instructions  for  your  model.  Use  your  grill  only  as  instructed in this manual. These instructions are not meant to cover every possible condition and ...

  • Page 3: Table Of Contents

    Table of Contents  Safety Instructions…...... 2  • WARNING   Grill Models ........ 4  Locating the Grill  ....... 5  IF YOU SMELL GAS:  Gas Requirements    ...... 8  1. Shut off gas to the appliance.  Using Your Burners & Grilling....14  2. Extinguish any open flame.  Lighting Your Grill......…19  3. Open Lid.  Operation and Features....….21  4. If odor continues, keep away from the  Care & Maintenance......22  appliance and immediately call your gas supplier  Troubleshooting Your Grill..……26  or your fire department.  Limited Warranty......…...28    Parts Listings........…..30      Safety Symbols  • • WARNING WARNING    ...

  • Page 4: Safety Instructions

      Safety Instructions   WARNING:  Improper  installation,  adjustment,  alteration,  service  or  maintenance  can  cause  injury  or  property  damage.  Read  the  installation,  operating  and  maintenance  instructions  thoroughly  before    installing or servicing this equipment. General Safety Instructions  For Household Outdoor Use Only – DO NOT use indoors or in any type of enclosed area such as a garage,  shed  or  breezeway.  Keep  clear  of  trees  and  shrubs.  The  grills  are  not  intended  for  installation  in  or  on  recreational vehicles, portable trailers, boats or any other moving installation. Not for commercial use. ...
  • Page 5 explosion. Drip tray should be pushed all the way to the rack located just under the grill.  22. Grease  is  extremely  flammable.  Let  hot  grease  cool  down  before  attempting  to  handle  or  dispose  of  it.  The drip tray should be cleaned and free of grease on a regular basis.  23. In the event that a burner goes out, turn burner knobs to the full OFF position, fully open the grill hood  and let it air out. Do not attempt to use the grill until the gas has had time to dissipate.  24. Do not use grill until leak check has been made.  25. Turn off the cylinder valve when your grill is not in use.  26. Ensure the control knobs are in the “OFF” position when not in use.  27. Use only a Ground Fault Interrupter (GFI) protected circuit with this outdoor cooking gas appliance.      CALIFORNIA PROPOSITION 65 ‐ WARNING: The burning of gas cooking fuels generates some byproducts which  are on the list of substances which are known by the State of California to cause cancer or reproductive harm.  California  law  requires  businesses  to  warn  customers  of  potential  exposure  to  such  substances.  To  minimize  exposure ...

  • Page 6: Grill Models

      Grill Models Whether you are in need of a slimmer 3 Burner grill for your patio, or are in need of a larger 42” grill, that can  entertain and bring style to any size party, Coyote has the grill for you!          Coyote 34" C1C34 Coyote 36" C1C36         Coyote 36" C1S36/C1SL36 Coyote 42" C1SL42     Model No.  Product Size    BTU/HR    Burner(s)  Rotisserie  Hood  (inch/mm)  (Main/Back)  Motor  Light  3 SUS burners   ...

  • Page 7: Locating The Grill

    IMPORTANT:    Gas fittings, regulator, and installer supplied shut‐off valves must be easily accessible.  LOCATION OF YOUR GRILL:  Locate the grill only in a well ventilated area. Never locate the grill in a building, garage, breezeway, shed or  other such enclosed areas without an approved ventilation system. During heavy use, the grill will produce a lot  of smoke. Ensure there is adequate area for it to dissipate.    Ventilation Requirements for Proper Operation of your Coyote Grill  • Ventilation for a gas grill is absolutely mandatory to ensure that your grill performs as intended and to  ensure the safety of you and your family. The vents that are required to honor a Coyote warranty, not  only ensure that any heat that is trapped inside your grill from environmental factors (such as wind)  escape  but  they  also  allow  any  gas  that  has  leaked  from  a  tank  or  connection,  to  escape  before  a  buildup of such gas can occur and possibly ignite.  • A simple way to think of what is occurring inside your grill is that when your burners are on, they are  emitting  a  flame  that  creates  the  heat  to  cook  your  food.  This  heat  must  exhaust  from  the  grill, ...
  • Page 8 INSULATED JACKETS AND COMBUSTIBLE CONSTRUCTION:  If you must use combustible material to build  your grill island AND you are going to be within 24" of the grill with this combustible material, then you  must use the appropriate Coyote Insulated Jacket. The insulated jacket will act as a barrier to protect  your  grill  island  from  the  heat  and  fire  of  your  Coyote  grill.  If  an  insulated  jacket  is  not  used  in  a  combustible  material  island,  the  warranty  on  the  Coyote  grill  will  be  voided  immediately  and  safety  can not be ensured. ...
  • Page 9 31"  20 1/2"  23"  34"  25 1/2" 60,000 60,000  No  Qty 1 C1C36  10 1/4"  32 1/2" 20 1/2"  23" 35 1/2" 25 1/2"  80,000 80,000  No  Qty 1 C1S36  10 1/4"  32 1/2" 20 1/2"  23" 35 1/2" 25 1/2"  90,000 90,000  Qty 1  Qty 1 C1SL36  10 1/4"  32 1/2" 20 1/2"  23" 35 1/2" 25 1/2"  90,000 90,000 ...

  • Page 10: Gas Requirements

        Gas Requirements   NOTE: Always have a qualified service technician perform difficult conversions   or modifications.     WARNING: Never attach an unregulated gas line to the appliance. Connection to an   unregulated gas line can cause excessive heat or fire. IMPORTANT: ...
  • Page 11 gas flow, until a positive seal has been obtained.      The cylinder must be arranged for vapor withdrawal. It must also include a  collar  to  protect  the  cylinder  valve.  A  safety  relief  device  having  direct  communication with the vapor space of cylinder must be provided. This will  expel  high  pressure  gas  if  the  cylinder  is  overfilled  or  overheated  which  could result in fire or explosion.  All  L.P.  gas  cylinders  used  with  this  appliance  shall  be  constructed  and  marked in accordance with the specifications for L.P. gas cylinders of the U. ...
  • Page 12 Pre‐Operation Leak Testing  DANGER  Do not insert any tool into the valve outlet or safety relief valve. You may damage the valve and cause a  leak. Leaking propane may result in explosion, fire, severe personal injury, or death.    If a leak is detected at any time or you cannot stop a gas leak, immediately close pipeline valve and call LP  gas supplier or you fire department!    Check all gas supply fittings before each use and each time the gas supply cylinder is connected to the  regulator. Have a qualified service technician leak test the grill any time a part of the gas system is  replaced.  WARNING  Never attempt to attach this grill to the self‐contained LP gas system. Do not use grill until leak testing.  Before Testing  DO  NOT  smoke  while  leak  testing.  Extinguish  all  open  flames.  Never  leak  test  with  an  open  flame.  Mix  a  solution of equal parts mild detergent or liquid soap and water.    Leak Testing Valves, Hose and Regulator  1.    Turn all grill control knobs to OFF.        2. ...
  • Page 13 LP  (Liquid  Propane)  Coyote  Grills  can  be  installed  into  propane  fueled  houses.  Meaning  that  if  your  entire  house  is  plumbed  for  propane  and  you  have  an  exterior  connection  for  such  use,  then  a  standard  LP  grill  from  Coyote  will  meet  your  needs,  regardless  of  the  size.  Any  appliance  can  be  installed if installed properly! That is the Coyote way! ...
  • Page 14 This natural gas grill is designed to operate on natural gas ONLY, at a pressure regulated at 4” (101.6mm) water  column (W.C.) when equipped with the correct natural gas orifices on the valves and a natural gas regulator on  the supply line regulated at the residential meter.    IMPORTANT: Never connect the grill to an unregulated gas supply.  Natural gas connections must be performed by a licensed contractor or local gas company representative.  Natural Gas Regulator  IMPORTANT: NEVER use grill without leak testing this connection.      Natural gas regulator model: GR120 Gas pressure: 4” (101.6mm)    Maximum rate working pressure: 1/2 Psig          Natural Gas Supply and Connection  1. Make sure all burner valves are in the “OFF” position  2. All NG units need to have a regulator and shut‐off valve on the supply line.  3. All Pipe threads need to have proper, gas rated, outdoor rated thread sealant. Flare ends do not need or  utilize pipe sealant.  4. Your NG Coyote grill comes with a ½” regulator, along with a 18” black hose.    You need to seal the regulator to the hose using your pipe sealant.  Then attach the flare end to your manifold line, with no pipe sealant.  Next, attach your next connection hose (not included) to the other side of the NG regulator (it is also  ½” MIP)  We suggest using ½” stainless steel corrugated hoses for all NG Grills  Make sure that you purchase a hose of adequate length and capacity for the intended  application.  Connect the other end of this hose, to your shut off valve  Depending on your choice of hose and shut‐off, the nipple going into the shut‐off valve may  vary.  Test all connections for leaks with a soap and water solution. ...
  • Page 15 High Elevation Installation and Use  Coyote Grills are designed to operate most efficiently at 0‐2000 feet above sea level. From 2000‐4000 feet above sea  level you will not notice any substantial decrease in your heat, although more gas is combusting within the burners  due to less oxygen. Above 4000 feet, you may experience a little longer cooking time on your grill than you would  experience  at  sea  level.  But  again,  this  is  just  due  to  the  air/fuel  mixture  taking  place  within  the  burners.  If  any  problems or concerns exist about your location or elevation, please contact Coyote Customer Service for assistance.  Gas Conversions – Natural Gas and Propane  Coyote grills are able to be converted but you must obtain the correct conversion kit and we alwayrs recommend  that  any  gas  appliance  conversion  should  always  be  performed  by  a  Licensed  Plumber  or  a  certified  Installer. ...

  • Page 16: Using Your Burners & Grilling

      Using Your Burners and Grilling Safely     Your grill is designed to reach a temperature that you set by adjusting a valve that in turns adjusts the amount of gas  that  goes  through  each  burner.  This  Valve  is  located  behind  your  knob  and  is  the  key  to  your  heat  and  fuel  consumption. An example being: Cooking on low will give you longer use out of a 20lb LP tank than will cooking on  high every single time.    Furthermore, the way to ignite the burners is through the valves, so please understand the importance of this piece  and the position/care taken to the knobs.  • Example: If you forget to turn a knob off and the burner is not lit, then you will have a gas leak out of that  valve. You must be aware of your grills status and be responsible!  Burner Configuration and Heat Dispersion:  If you look under the very front of your cooking grates, you will realize that for the first few inches, the burner does ...
  • Page 17 All  you  need  to  do  is  turn  off  the  burner  that  lies  under  the  food  being  cooked  and  adjust  the  exterior  burners flame so that you create a slow, constant and even cooking environment for your food!      If you are looking for a cooking experience that will almost instantly cook your food item, then Sear Cooking is an  essential! Sear Cooking uses a ceramic burner that emits a different form of heat that can produce a much higher  temperature quicker, to lock in the juices!      Now, if you are looking for an experience that will allow you to have a juicy bird, straight from the rotisserie of your  grill, then Rotisserie Cooking is going to be your choice! Coyote grills utilize the same ceramic burner technology in  their sear burner, as their rotisserie burner, along with a motor and spit that will hold and rotate up to 20lbs of food.  Allowing you to cook a bird amazingly quick, without burning or charring any portion of it.    Instruction for Rotisserie Assembly  WARNING: Never stand with your head directly over the Grill when preparing to light the Rotisserie burner, to prevent possible bodily injury.   Rotisserie is mostly used to cook large pieces of meat and poultry to assure slow, even cooking. The constant ...
  • Page 18 For successful rotisserie, the meat should be centered and balanced as evenly as possible on the spit rod to  avoid overworking the rotisserie motor.  Attach Motor Bracket Assembly to the side of the barbecue frame (can be mounted on either left or the  right side of the frame) using two screws and two nuts.  Insert Rotisserie Motor onto Motor Bracket Assembly.  Assemble Key Washer, Counter‐balance and handle to Spit Rod. Slide Shaft Collar with long end towards  handle.  Slide Prong Forks with the prongs facing away from the handle onto the Spit Rod. Place food on to Spit  Rod and  secure  with  the second Prong  Forks.  Secure  with  thumbscrews.  Place  Spit  Rod  assembly  and  position  into  Motor.  Secure  position  with  thumbscrew.  It  may  be  necessary  to  secure  any  loose  portions with butcher's string. Never use nylon or plastic string as it will melt and ruin the food.  Once the food is secured, place the sharp end of the Spit Rod onto the motor, and then rest the Spit  Rod on the supports at either side of the grill.  Ensure that all Bolts are tightened securely.  When the rotisserie is being operated exclusively, it is strongly recommended that a pan be placed on ...
  • Page 19   Electrical Grounding Instructions: • The  rotisserie  motor  is  equipped  with  a  three‐prong  grounding  plug  for  your  protection  against  electric shock. This plug must be inserted directly into a properly grounded three‐prong receptacle. Do  not cut or remove the grounding prong from this plug.  • The rotisserie motor must be electrically grounded in accordance with local codes or, in the absence  of  local  codes,  in  accordance  with  the  National  Electrical  Code,  ANSI/NFPA  70‐1990  or  Canadian  Electrical Code, CSA C22.1.  • Do not use an extension cord to supply power to your grill. Such use may result in fire, electrical shock  or other personal injury. Do not install a fuse in the neutral or ground circuit. A fuse in the neutral or  ground circuit may result in an electrical shock hazard. Do not ground this appliance to a gas supply  pipe or hot water pipe. ...
  • Page 20 Take Down the Knob Bezel  The LED Plastic Bezel  Pull Out the Wires  Disconnect the Wire and Change New LEDs  Do the opposite to assemble the LEDs.    WARNING: The transformer should be kept away from the heat of the BBQ. ...

  • Page 21: Lighting Your Grill

        Lighting the Grill       DANGER    • Failure to open the lid while igniting the barbecue’s burners, or not waiting 5 minutes to allow the gas    to clear if the barbecue does not light, may result in an explosive flame‐up which can cause serious    bodily injury or death.      WARNING    • DO NOT use the grill if gas odor is present.    • DO NOT stand with head, body, or arms over the grill when lighting.    • Inspect the hose before using the grill. If there is excessive abrasion or wear, or if the hose is cut, it    must be replaced prior to the outdoor cooking gas appliance being put into operation. The    replacement hose assembly shall be that specified by the manufacturer.      • Ensure the area around the barbecue is clear of flammable substances such as gasoline, yard debris,    wood, etc.    • Ensure there is no blockage of the airflow through the vent space located below the face of the unit. ...
  • Page 22 Lighting Instructions for: C1C34 – C1C36 – C1S36 – C1SL36 – C1SL42                   Using the Ignition System:    1. Open the canopy 2. Keep your body, arms and face  as far away from the burners    and cooking surface as possible   3. Depress and rotate the knob counter clockwise to the "High" position.  As you are nearing the "High" position, you will notice the valve getting tougher to turn. This is the  spring inside the valve building up energy to create the spark. Once you hear a click, the igniter has  fired the spark and you must turn the valve completely off to generate another spark.  b. Do not turn the knob too fast, as you need the gas to travel into your manifold, then to your valve  and finally into the burner where it will meet the spark from the igniter (at the front of the burner).  Alternatively, if you turn it too slow, you can cause a build up of gas in the grill and create a large ...

  • Page 23: Operation And Features

      Operations and Features     When  you  first  ignite  your  grill  burn  the  grill  to  get  rid  of  any  odors  or  debris  that  may  be  left  over  from  manufacturing and transit. This is done by operating your grill at the “HIGH” setting with the hood closed for  no more than 5 minutes.    • Since this is a high temperature grill; closing the hood will cause heat to build up and could easily cause  an excessive flare‐up that could cause internal damage to the grill (knobs, igniter, etc.).  • After you have “burned off” the grill, you are ready for cooking!  Preparing Food for the Grill  WARNING:  Always observe safe food‐handling and safe food‐preparation practices when using this Grill, to   ...

  • Page 24: Care & Maintenance

      Care & Maintenance       CAUTION: All cleaning and maintenance should be done only when grill is cool & with the fuel supply turned off at the cylinder. If your grill is set up for use with Natural Gas, turn off gas supply at  ...
  • Page 25 2. Turn the burner on high and let the temperature do the work  3. Do not leave the grill unattended while doing this as you will want to make sure no excessive flare  ups occur  4. Once all excess grease has been burned off, you are ready to go!  a. An  easy  way  to  keep  your  sear  burner  from  getting  dirty  is  to  allow  it  to  run  for  a  few  minutes after you are done cooking, so that you do not have to re‐heat your grill just to  clean.    Stainless Steel Care and Maintenance  It is a common misconception that stainless steel will maintain its original factory shine with little help from the  consumer. Unfortunately, this is not true. Stainless steel will not stain, discolor, corrode or rust as fast as other  types of steel, but it is not fully stain or weather proof. If it is not properly maintained, all grades of stainless  steel  can  face  surface  discoloration,  corrosion  and  eventually  rust.  Any  stainless  steel  that  is  exposed  to  the  environment will require attention and care throughout its life to ensure that it keeps its shine and structural ...
  • Page 26 7) Sprays  and  cleaning  solutions containing  alkaline,  lime,  acid,  salt  might  have  been  left  on  the  grill  surface  un‐dried.  8) No stainless steel polish was ever used after one of the above mentioned acts took place.    Ways to Avoid Rust on your Grill:  1) Always  purchase  a  Coyote  Grill  cover  for  your  unit.  This  will  ensure  that  your  cover  is  correct  fit  and  breathable, while providing the protection needed to keep all other contaminants off of the surface.  2) When installing the unit, make sure to keep the unit covered when any masonry work is being performed. If  any mortar or dust does come into contact with the stainless, make sure to wipe it off as soon as possible  and use a stainless steel polish immediately afterwards. ...
  • Page 27 ANNUAL CLEANING OF GRILL HOUSING  Burn‐off the barbecue after every cookout will keep it ready for instant use, however, once a year you should  give the entire grill a thorough cleaning to keep it in top operating condition.    1.      Shut off gas supply at source and disconnects fuel line. Protect fuel line fitting.    2.      Remove and clean the cooking grids, flavorizers and burners.    3.      Remove warming rack and wash with mild detergent and warm water.    4.      Cover the gas valve orifices with a piece of aluminum foil.  5.      Brush the inside and bottom of the grill with a stiff wire brush, and wash down with a mild soap and warm      water solution. Wash thoroughly and let dry.    6.      Remove aluminum foil from orifices and check orifices for obstruction.    7.      Check electrode.    8. ...

  • Page 28: Troubleshooting Your Grill

      Troubleshooting Your Grill   GENERAL TROUBLE SHOOTING  You should inspect the burners at least once a year or immediately if any of the following conditions occur:  • The smell of gas.  • Flames appearing mostly yellow. (Some yellow at the tips is OK)  • The grill will not get hot enough.  • Burners make a snapping noise.  • The grill heats unevenly.  SPIDER AND INSECT WARNING  INSECT WARNING： Spiders and insects can nest in the burners of this and other grills, which could disrupt    gas flow. This dangerous condition could cause a fire behind and beneath the valve panel, damaging the grill    and making it unsafe to operate. We recommend you check the grill and remove any spiders, insects and webs    at least once a year to reduce this risk.  WHEN TO LOOK FOR SPIDERS  You should inspect the burners once a year or immediately after any of the following conditions occur:    1. The smell of gas in conjunction with the burner flames appearing yellow.    2. The grill does not reach temperature.    3. The grill heats unevenly.    4. The burners make popping noises.    BEFORE CALLING FOR SERVICE    If the grill does not function properly, use the chart below before contacting your dealer for service. You may  save yourself the cost of a service call. Troubleshooting is for general purposes only. If the problem still exists, ...
  • Page 29 Check your igniter battery and replace if needed.  • Check for loose wire connections to the igniter or electrodes.  • • Check to see if debris is blocking the electrodes.  • If the igniter is not working, can you light the grill with a lighter?    Flare‐ups • Check flavorizers and cooking grates for excess food or grease  build‐up.  • Ensure grill is not placed directly in the path of wind.  Be sure drip tray is clean (do not use aluminum foil on drip tray.)  Note: Some flare‐ups may be inevitable if cooking greasy foods.  Check the burner inlet for obstructions, particularly at air inlets for  • Yellow Flames    each burner.    • Grill may be in an area that is too windy. Check for spider webs or insect nest in venturi and clean venturi.  • Flame  blows  out  on  low  setting  or  • Cold grill needs to be preheated for 5 minutes on high setting.  has uneven heat distribution.  Venturi may be misaligned and needs to be lined up over orifices.  • • Cold ...

  • Page 30: Limited Warranty

                  WARRANTY PERIOD  Cooking Grids (no rust or burn through) ………………………........5 years (limited)  Flavorizer Bars (no rust or burn through)………………………………….......2 years (limited  Electric/Plastic Components ………………………………………………………....2 years (limited)  Ignition systems/Valves ………………………………………………………………....1 year (limited)  Stainless steel frame/housing …………………………………………………….....Limited Lifetime  Stainless Steel Burners (no rust or burn through) .…………………......Limited Lifetime    Our obligation under this warranty is limited to repair or replacement, at our option, of the product during  the warranty period.    The extent of any liability of Coyote under this warranty is limited to repair or  replacement.    This warranty does not cover normal wear of parts, damage resulting from any of the  following:    negligent use or misuse of the product, use on improper fuel/gas supply, use contrary to  operating instructions, or alteration by any person other than a factory service center.    The warranty  period is not extended by such repair or replacement.        WARRANTY CLAIM PROCEDURE: If you require service or parts for your Coyote Grill, please contact our  Warranty Service Center for factory direct assistance. Our hours of operation are 8 am to 4 pm CST.    The  phone number is 855.520.1559 and the Fax number is 214.520.1450. You may also fill out warranty claims  online at www.coyoteoutdoor.com. Please have your model number, serial number and proof of  purchase available for any warranty claim.       ...
  • Page 31 This warranty does not cover the cost of any inconvenience, personal injury, or property damage due to  improper use or product failure. Deterioration or damage due to severe weather conditions such as hail,  hurricanes, earthquakes, tsunamis, tornadoes, terrorism, discoloration due to exposure to chemicals  either directly or in the atmosphere, Acts of God/forces of Nature are not covered by this limited  warranty.   ...

  • Page 32: Parts Listings

      C1C34 Exploded Parts View           ...
  • Page 33   C1C34 Parts Listing     No.  Name  Part No.     1  Hood Handle‐3B  1  C3B00006     2  Handle Fixing  2  C0000007     3  Thermometer  1  C0000022     4  Thermometer Base  1  C0000044     5  Hood ‐3B  1  C3B00005     6  Rubber Stopper  2  C0000032     7  Hood Connector Hardware  2  C0000045 ...
  • Page 34 C1C36 Exploded Parts View   ...
  • Page 35 C1C36 Parts Listing     No.  Name  Part No.     1  Hood Handle‐36  1  C3600006     2  Handle Fixing  2  C0000007     3  Thermometer  1  C0000022     4  Thermometer Base  1  C0000044     5  Hood ‐36  1  C3600005     6  Rubber Stopper  2  C0000032     7  Hood Connector Hardware  2  C0000045    ...
  • Page 36 C1S36 Exploded Parts View      C1S36 Parts Listing     No. Name  Part No.     1  Hood Handle‐36  1  C3600006     2  Handle Fixing  2  C0000007     3  Thermometer  1  C0000022     4  Thermometer Base  1  C0000044     5  Hood –36  1  C3600005     6  Rubber Stopper  2  C0000032     7 ...
  • Page 37 C1S36 Parts Listing     IR Burner Lighting Box  1  C0000054     IR Burner‐36  1  C3600011     Flavorizer Bracket‐36  1  C1360004     Warming Rack‐36  1  C3600008     Grate (1pc) 19 Bar  1  CSG00019     Grate (1pc) 20 Bar  1  CSG00020     Flavorizer‐36  3  C1360009     Sear Burner  1  C0000019     Cast SS Burner  3  C1000001     Firebox Bottom Cover  1 ...
  • Page 38   C1SL36 Exploded Parts View      C1SL36 Parts Listing     No. Name  Part No.     1  Hood Handle‐36  1  C3600006     2  Handle Fixing  2  C0000007     3  Thermometer  1  C0000022     4  Thermometer Base  1  C0000044     5  Hood –36  1  C3600005     6  Rubber Stopper  2  C0000032     7 ...
  • Page 39 C1SL36 Parts Listing     IR Burner Lighting Box  1  C0000054     IR Burner‐36  1  C3600011     Flavorizer Bracket‐36  1  C1360004     Warming Rack‐36  1  C3600008     Grate (1pc) 19 Bar  1  CSG00019     Grate (1pc) 20 Bar  1  CSG00020     Flavorizer‐36  3  C1360009     Sear Burner  1  C0000019     Infinity Burner  3  C1SL0001     Firebox Bottom Cover  1  C0000048 ...
  • Page 40 C1SL42 Exploded Parts View          C1SL42 Parts Listing     No.  Name  Part No.     1  Hood Handle‐42  1  C4200006     2  Handle Fixing  2  C0000007     3  Thermometer  1  C0000022     4  Thermometer Base  1  C0000044     5  Hood –42  1  C4200005     6  Rubber Stopper  2  C0000032    ...
  • Page 41 C1SL42 Parts Listing     14  IR Burner Lighting Box  1  C0000054     15  IR Burner‐42  1  C4200011     16  Flavorizer Bracket‐42  1  C1420004     17  Warming Rack‐42  1  C4200008     18  Grate (1pc) 15 Bar  3  CSG00015     19  Flavorizer‐42  4  C1420009     20  Sear Burner  1  C0000019     21  Infinity Burner    4 ...

This manual is also suitable for:

C1c36C1c34C1sl36C1sl42C1c36lpC1c34lp ... Show all

Table of Contents
