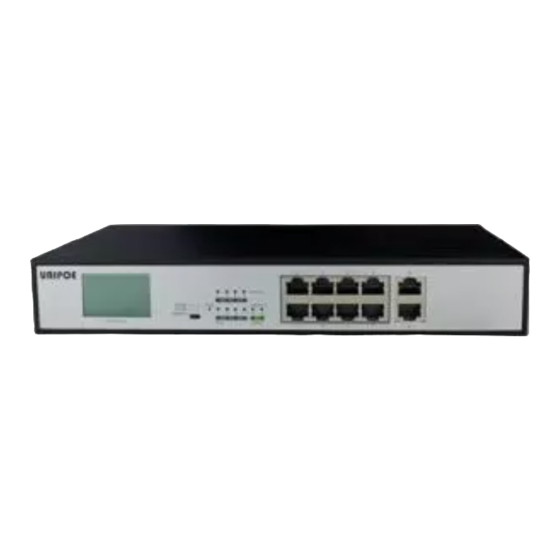

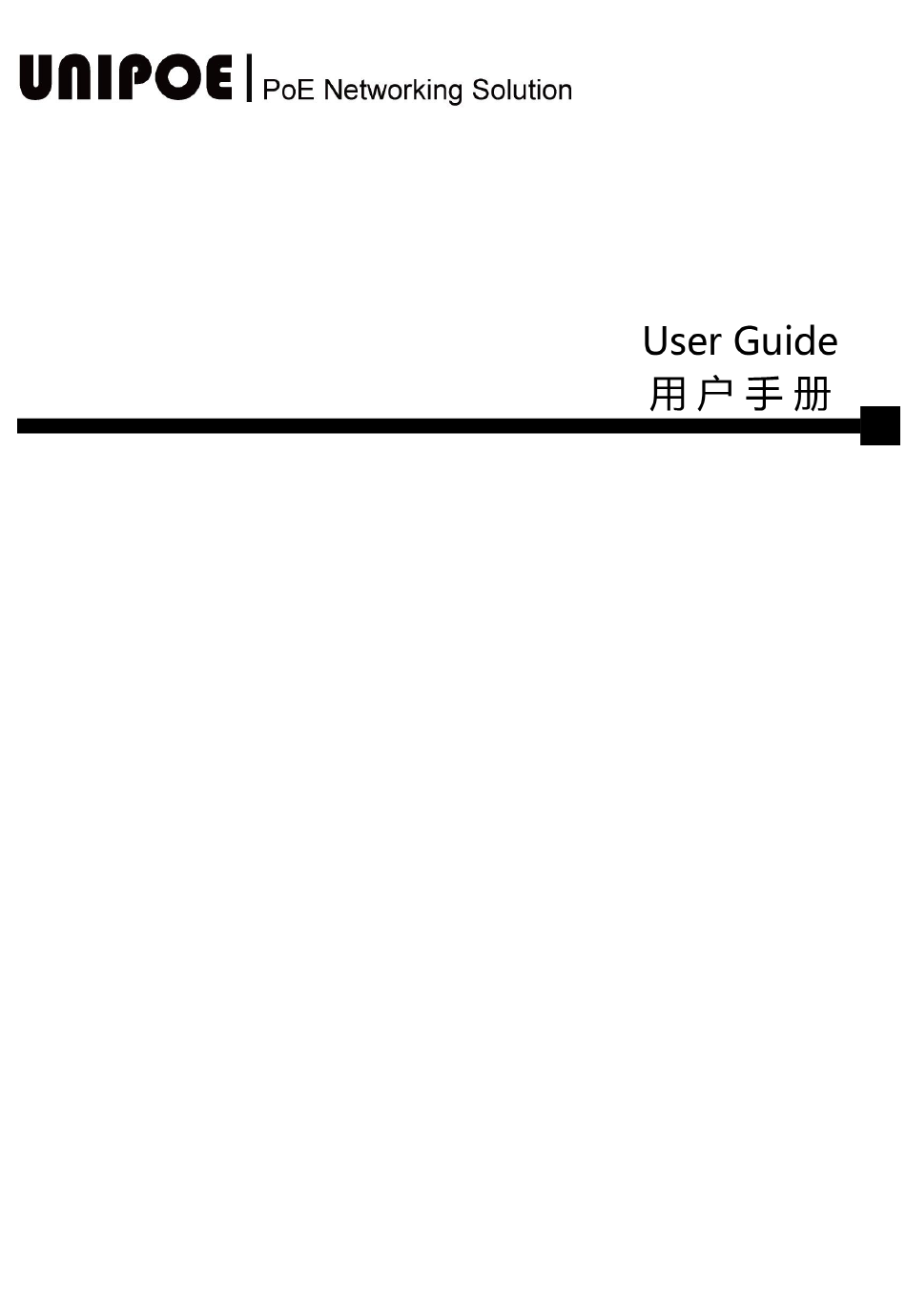

- Page 1 PM3010GSNL 8+2 全千兆可视 PoE 交换机 8+2 Gigabit PoE Switch...
-
Page 2: Package Contents
If any part is lost and damaged, please contact your local agent immediately. Introduction PM3010GSNL contains 10 RJ45 ports and 1~8 support PoE functions. The PoE ports can automatically detect and supply power to IEEE802.3af/at compliant Powered Devices (PD). The electrical power and data transmission on the same cable can expand your network to the places where no power lines or outlets, where you can install devices such as APs, IP cameras, or IP phones etc. - Page 3 PoE Status The PoE Switch is with the function of the LCD display and PoE. The LCD can display the working condition of PoE port not only, still can accurately show the state of each port, such as: Output power, Overload, Short circuit, Light load, Low voltage, Over voltage,High temperature, and so on...
- Page 4 Rear Panel The rear panel of the PoE Switch indicates an AC inlet power socket, which accepts input power from 100 to 240V AC, 50/60HZ. Power socket Connect the female connector of the power cord here, and the male connector to the AC(Alternating Current) power outlet.
- Page 5 Rack-mountable Installation The switch is rack-mountable and can be installed on an EIA-19 inch equipment rack. To do this, first, please install the mounting brackets on the switch’s side panels (one on each side), secure them with the included screws, and then use the screws provided with the equipment rack to mount the switch on the 19 inch rack.
-
Page 6: Specifications
Specifications Model PM3010GSNL IEEE802.3, IEEE802.3u, IEEE802.3ab, IEEE802.3az, IEEE802.3x Standard IEEE802.3af, IEEE802.3at 10BASE-T: UTP category 3,4,5 cable (≤100m) Network Media 100BASE-TX: UTP category 5 cable (≤100m) 1000BASE-T: UTP category 5e cable (≤100m) MAC Address Table 8K, Auto-learning, Auto-aging Transfer mode Store-and-Forward... - Page 7 电源线 ........一根 安装附件（挂钩*2、脚垫*4、螺丝*8） 如果发现有物件损坏或者短缺的情况，请及时和当地经销商联系。 产品简介 PM3010GSNL 具有 10 个千兆自适应 RJ45 端口。 每个 RJ45 端口均支持 MDI/MDIX 自动翻转和线速转发功能。 其中 1~8 端口有 PoE 供电功能，支持 IEEE802.3af/at 标准，可作为以太网供电设备，能自动检测识别符合标准 的受电设备，并通过网线为其供电。 桌面壳体设计，同时可上机架，即插即用，无需管理。具有一键 VLAN 功能，用户可根据应用环境不同选择开启...
- Page 8 PoE 端口状态 LCD 屏能显示 PoE 端口的工作状况，对每个端口的输出功率、过载、短路、轻载、低压、过压、芯片过温等状态 作出精确显示，让您对 PoE 供电情况“芯”中有数。 VLAN 开关 Default：出厂默认模式，此模式下相当于一台普通的千兆PoE 交换机，端口 1~10 之间能正常通信。 VLAN： VLAN 隔离模式将交换机的端口 1~8 与端口 9/10 分别划分为一个单独的VLAN。端口 1~8 只能与9 和10进行通信。端口 1~8 之间不能之间通信，保障网络的安全。此模式下请将 9/10 接到中心交换设 备。 Extend：250米超长距离传输，可解决网络监控工程中需要远距离传输的问题，可替代光纤和网络延长器，解决超 远端取电难的问题， 降低工程布线成本。 LED 指示灯 指示灯 颜色 描述 灭： 交换机未通电 绿色...
- Page 9 后面板 PoE 交换机的后面板示意图: 交流电源接口，电源输入范围为 100-240V AC, 50/60HZ。防雷接地柱和风扇。 AC 电源接口 这是一个三相电源插座，把电源线阴性插头接到这个接口上，阳性插头接到交流电源上。 防雷接地柱 位于电源接口左侧，请使用导线接地，以防雷击。 安装设备 注意事项 为避免使用不当造成设备损坏及对人身的伤害，请遵从以下的注意事项： 在清洁交换机前，应先将交换机电源插头拔出。不要用湿润的布料擦拭交换机，不可用液体清洗交换机； 请不要将交换机放在水边或潮湿的地方，并防止水或湿气进入交换机机壳； 请不要将交换机放在不稳定的箱子或桌子上，万一跌落，会对交换机造成严重损害； 应保持室内通风良好并保持交换机通气孔畅通； 交换机要在正确的电压下才能正常工作，请确认工作电压同交换机所标示的电压相符； 为减少受电击的危险，在交换机工作时不要打开外壳，即使在不带电的情况下，也不要随意打开交换机机壳。 桌面安装 将交换机的底部朝上放置于足够大且稳定的桌面上； 撕掉随机附带的脚垫表面的粘贴纸，将脚垫粘贴到交换机机壳底部的凹槽内以防外部振动； 小心将交换机正置，放在工作台上。 - 8 -...
- Page 10 机架式安装 检查 EIA-19inch 机柜的接地与稳定性，首先，用螺钉将安装挂耳固定在交换机前面板两侧将交换机放置在机柜的 一个托架上，沿机柜导槽移动交换机至合适位置，然后，用螺钉将安装挂耳固定在机柜两端的固定导槽上，确保交 换机稳定地安装在机柜槽位的托架上。设备的挂耳并不用来承重，它只起固定作用。安装设备于机柜时，设备机箱 的下边要有托架（固定在机柜上）来支撑设备。 开启交换机 接上电源线，插上插头，接通电源。开机以后，交换机将自动进行初始化，所有的端口指示灯全亮后熄灭，表示系 统复位成功。电源 LED 指示灯一直常亮。 注意：上电前请确认电压是否正确，否则将损坏设备。（电源输入范围 100-240V AC 50/60Hz）。 - 9 -...
- Page 11 技术规格 PM3010GSNL 产品名 IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE802.3az、IEEE802.3x 标准 标准 IEEE802.3af、IEEE802.3at 10BASE-T：Cat 3、4、5 非屏蔽类双绞线（≤100m） 网络介质 100BASE-TX：Cat 5 及以上非屏蔽类双绞 线（≤100m） 1000BASE-T：Cat 5e 及以上非屏蔽类双绞线（≤100m） MAC 地址表 8K，自动学习，自动更新 传输模式 存储转发 10Base-T： 14881pps/端口 包转发速率 100Base-TX： 148810pps/端口 1000Base-T/X： 1488095pps/端口 背板带宽 尺寸（长*宽*高） 280*179*44.5mm 风扇数量 电源输入 AC: 100-240V， 50/60Hz PoE 端口...
