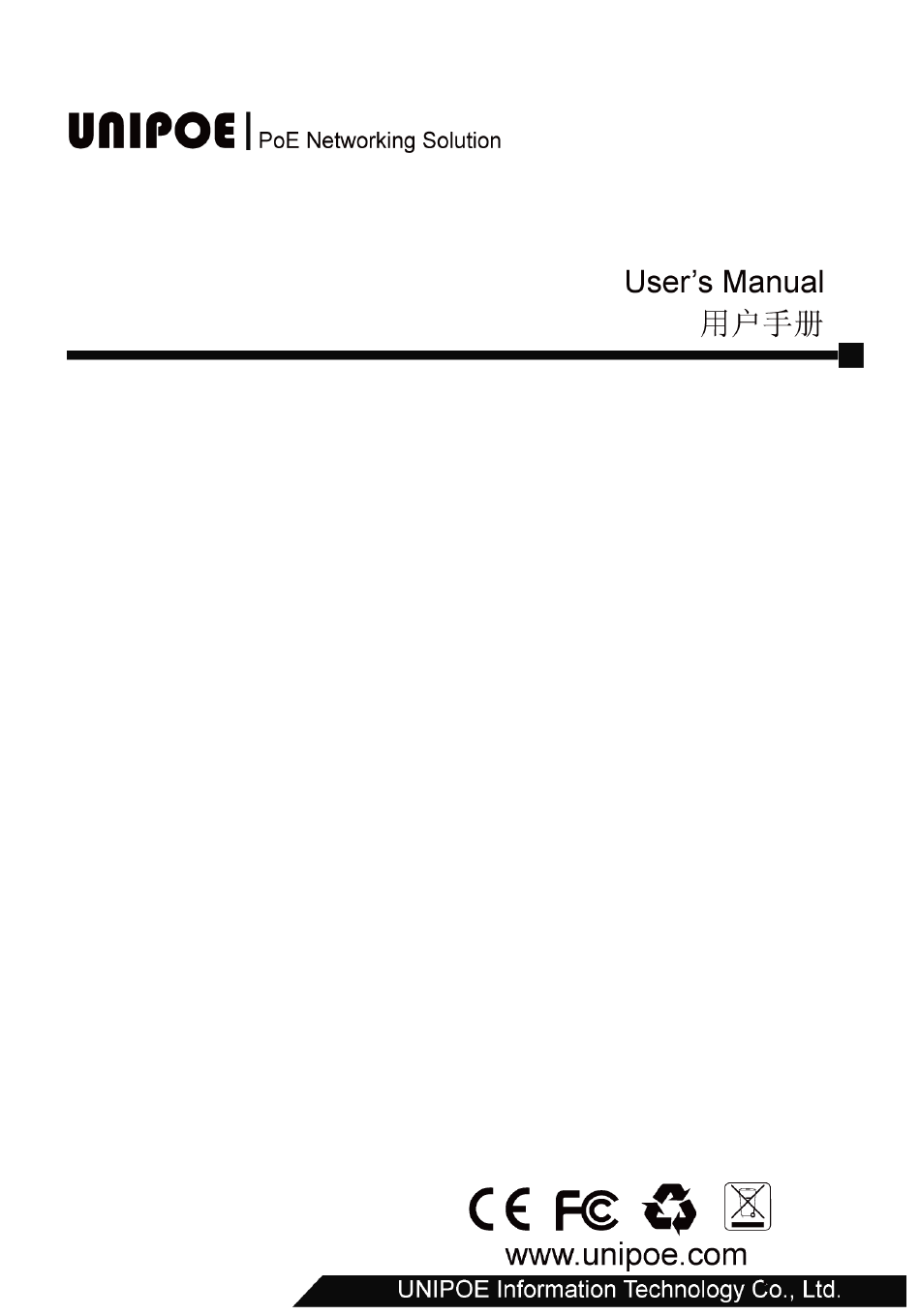

- Page 1 PM3018GSNL V3 PoE Switch PM3026GSNL V3 PoE Switch...
-
Page 2: Package Contents
If any part is lost and damaged, please contact your local agent immediately. 1. Introduction Thank you for choosing UNIPOE PoE Switch. The PM3018GSNL and PM3026GSNL Provides 16(24)- 10/100/1000Mbps PoE RJ45 Port and 2-Gigabit SFP Slot. Its PoE ports can automatically detect and supply power with those IEEE 802.3af/at compliant Powered Devices (PD). - Page 3 LED indicator Color Function Off: No Power supply. Green Light: Indicates the switch has power. Off: No device is connected to the corresponding port. Light: Indicates the link through that port is successfully Orange established at 10/100Mbps. Blink: Indicates that the Switch is ac vely sending or receiving data over that port.
- Page 4 LCD Features These PoE Switch are with the func on of the LCD display and PoE. The LCD can display the working cond n of PoE port not only, s ll can accurately show the state of each port, such as: Output power, Overload, Short circuit, Light load, Low voltage, Over voltage,High temperature, and so on...
- Page 5 Before cleaning the switch, unplug the power plug of the switch first. Do not clean the switch with wet cloth or liquid; Do not place the switch near water or any damp area. Prevent water or moisture from entering the switch chassis;...
- Page 6 3.2.Rack-mountableInstallation The switch is rack-mountable and can be installed on an EIA-19 inch equipment rack. To do this, first, please install the mounting brackets on the switch’s side panels (one on each side), secure them with the included screws, and then use the screws provided with the equipment rack to mount the switch on the 19 inch rack.
- Page 7 3.3 Turn on the switch Please plug the power supply into the switch, the internal power system of the switch can Auto-regulate the working power according to the actual input power. When the switch is power on, the power indicator will be light on the front panel of the switch shines.
-
Page 8: Specifications
Specifications Model PM3018GSNL V3 PM3026GSNL V3 IEEE802.3, IEEE802.3u, IEEE802.3ab, IEEE802.3z, IEEE802.3az, IEEE802.3x, Standard IEEE802.3af, IEEE802.3at 10BASE-T: UTP category 3,4,5 cable (≤100m) Network - 100BASE-TX: UTP category 5 cable (≤100m) Media(Cable) 1000BASE-T: UTP category 5e cable (≤100m) 1000BASE-X: MMF or SMF SFP module(Optional) - Page 9 电源线 ......一根 安装附件（挂耳*2、螺钉*8、脚垫*4） 如果发现有物件损坏或者短缺的情况，请及时和当地经销商联系。 一、产品简介 感谢您购买 UNIPOE PoE Switch，PM3018GSNL 和 PM3026GSNL 提供 16（24）个 10/100/1000Mbps 自适 应 RJ45 端口，2 个 1000Mbps SFP 光纤插槽。 所有 RJ45 端口均支持线速转发与自动翻转功能，无需 配置，即插即用。可视 PoE 能显示 PoE 工作状态，对端口工作情况及负载情况进行精确判断，以帮助 客户及布线工程师及时发现和解决问题，排除网络故障，提高工作效率和工程质量。...
- Page 10 二、外观描述 前面板 下列 PoE 交换机前面板示意图： LED 指示灯 指示灯 颜色 描述 灭： 交换机未通电 绿色 常亮：交换机已通电 橙色 灭： 没有连接网络设备 常亮：连接到 10/100Mbps 网络设备 闪烁：正在传输数据 LNK/ACT 绿色 灭： 没有连接网络设备 常亮：连接到 1000Mbps 网络设备 闪烁：正在传输数据 橙色 灭： PoE 端口没有供电 常亮：PoE 端口正在供电 闪烁：PoE 端口供电异常 - 10 -...
- Page 11 后面板 PoE 交换机的后面板示意图:一个交流电源接口， 电源输入范围为 100-240V AC, 50/60HZ。 一个接地螺 丝 孔。 可视 PoE 功能 PM3018GSNL 和 PM3026GSNL 是全千兆可视 PoE 交换机，LCD 屏能显示 PoE 端口的工作状况，对每 个 端口的输出功率、过载、短路、轻载、低压、过压、芯片过温等状态作出精确显示，让您对 PoE 供电 情况“芯”中有数。 - 11 -...
- Page 12 不仅如此可视三代在二代的基础上增加了彩屏 logo 显示，菜单按钮，交换机模式，带宽显示 及预警，PD 类型，PSE 功率微调及优先级，PoE 端口开关控制， LCD 开关.增强了 LCD 的可视 角度，智能风扇控制，，语言选择及出厂设置的功能 依次如下图所示：具体请查看屏的操作 手册 三，安装设备 注意事项 为避免使用不当造成设备损坏及对人身的伤害，请遵从以下的注意事项： 在清洁交换机前，应先将交换机电源插头拔出。不要用湿润的布料擦拭交换机，不可用液体清洗 交换机； 请不要将交换机放在水边或潮湿的地方，并防止水或湿气进入交换机机壳； 请不要将交换机放在不稳定的箱子或桌子上，万一跌落，会对交换机造成严重损害； 应保持室内通风良好并保持交换机通气孔畅通； 交换机要在正确的电压下才能正常工作，请确认工作电压同交换机所标示的电压相符； 为减少受电击的危险，在交换机工作时不要打开外壳，即使在不带电的情况下，也不要随意打开 交换机机壳。 - 12 -...
- Page 13 3.1 桌面安装 将交换机的底部朝上放置于足够大且稳定的桌面上； 撕掉随机附带的脚垫表面的粘贴纸，将 脚垫粘贴到交换机机壳底部的凹槽内以防外部振动； 小心将交换机正置，放在工作台上。 机架式 安装 检查 EIA-19inch 机柜的接地与稳定性，首先，用螺钉将安装挂耳固定在交换机前面板两侧将交换 机放 置在机柜的一个托架上，沿机柜导槽移动交换机至合适位置，然后，用螺钉将安装挂耳固定 在机柜两 端的固定导槽上，确保交换机稳定地安装在机柜槽位的托架上。设备的挂耳并不用来承 重，它只起固 定作用。安装设备于机柜时，设备机箱的下边要有托架（固定在机柜上）来支撑设 备。 - 13 -...
- Page 14 - 14 -...
- Page 15 3.3 开启交换机 接上电源线，插上插头，接通电源。开机以后，交换机将自动进行初始化，所有的端口指示灯全亮后 熄灭，表示系统复位成功。电源 LED 指示灯一直常亮。 注意：上电前请确认电压是否正确，否则将损坏设备。（电源输入范围 100-240V AC 50/60Hz）。 技术规格 产品名 PM3018GSNL PM3026GSNL IEEE802.3、IEEE802.3u、IEEE802.3z、IEEE802.3ab、IEEE802.3az、IEEE802.3x 标准 IEEE802.3af、IEEE802.3at 10BASE-T： Cat 3、4、5 非屏蔽类双绞线(≤100m) 100BASE-TX：Cat 5 及以上非屏蔽类双绞线(≤100m) 网络介质（线缆） 1000BASE-T：Cat 5e 及以上非屏蔽类双绞线(≤100m) 1000Base-X: MMF or SMF SFP 模块 (可选) PoE 可视功能 LCD 实时显示 PoE 活动状态 MAC 地址表...
- Page 16 10Base-T： 14881pps/端口 包转发速率 100Base-TX： 148810pps/端口 1000Base-T/X： 1488095pps/端口 背板带宽 尺寸（长*宽*高） 440*232*45 mm 风扇 带风扇 电源输入 AC: 100-240V， 50/60Hz 电源输出 DC：55V/5.6A，55V/7.2A（可选） PoE 端口 Port1～Port16 Port1～Port24 PoE 供电线对 端口：模式 A (正极 1/2 负极 3/6) PoE 端口输出 电压：55V DC 功率：32W（最大） PoE 总功率 330W/4 2 0W（与电源总功率有关） 工作温度...
