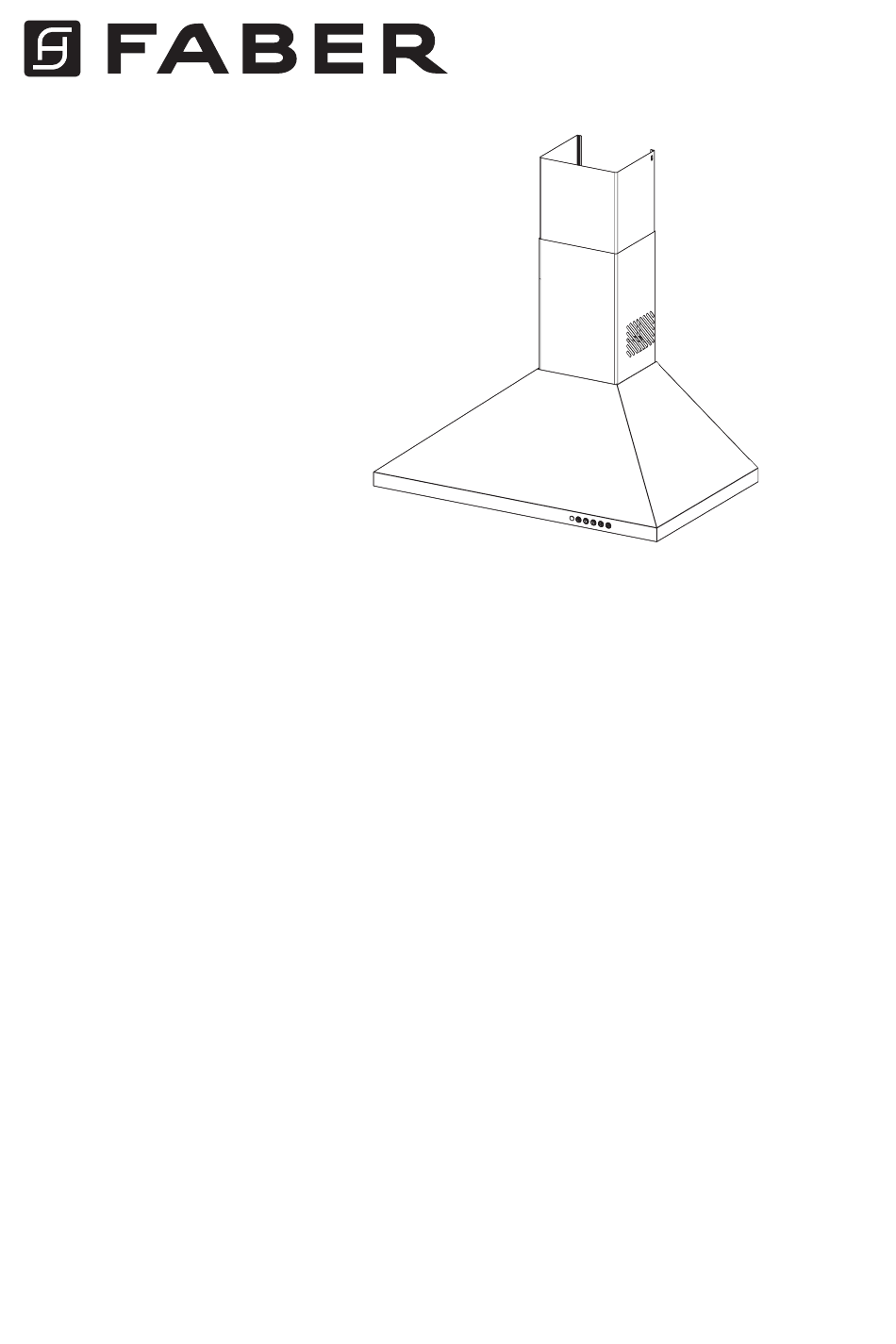

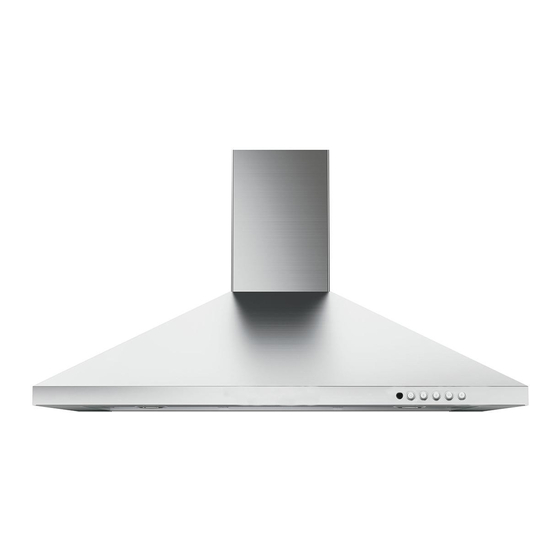

- Page 1 CLASSICA PLUS Installation Instructions Use and Care Information Instructions d'installation Utilisez et d'entretien Instrucciones de instalación Información de uso y cuidado CLPL30SSV CLPL36SSV...
- Page 2 READ AND SAVE THESE INSTRUCTIONS BEFORE YOU START INSTALLING THIS RANGEHOOD WARNING: - TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE: a) Never leave surface units unattended at high settings. Boilovers cause smoking and greasy spillovers that may ignite. Heat oils slowly on low or medium setting. b) A lways turn hood ON when cooking at high heat or when flambeing food (i.e. Crepes Suzette, Cherries Jubilee, Peppercorn Beef Flambé).
-
Page 3: Venting Requirements
When cutting or drilling into wall or ceiling, do not damage electrical wiring and other hidden utilities. Ducted fans must always be vented to the outdoors. ALL WALL AND FLOOR OPENINGS WHERE THE RANGEHOOD IS INSTALLED MUST BE SEALED. This rangehood requires at least 24" of clearance between the bottom of the rangehood and the cooking surface or countertop. - Page 4 WARNING • Electrical ground is required on this rangehood. • If cold water pipe is interrupted by plastic, nonmetallic gaskets or other materials, DO NOT use for grounding. • DO NOT ground to a gas pipe. • DO NOT have a fuse in the neutral or grounding circuit. A fuse in the neutral or grounding circuit could result in electrical shock.
-
Page 5: Rangehood Dimensions
RANGEHOOD DIMENSIONS Min. 24" Min. 30"... -
Page 6: Main Parts
MAIN PARTS Components Ref. Qty. Product Components Hood Body, complete with: Con- trols, Light, Filters, Blower. Telescopic Chimney comprising: 7.2.1 Upper Section Lower Section Damper ø 5 " Ref. Qty. Installation Components 7.2.1 Upper Chimney Section Fixing Brackets Screws 3/16" x 1 "... - Page 7 Only for Ducted Venting Installation Install Damper that is included with the Hood before connecting to the ductwork. Choose your ducting method Ducted Venting Installation Non Ducted - Recirculation 6" Vertical Requires Horizontal purchase of Activated Charcoal Accessory ø 150 ø...
-
Page 8: Installation Instructions
Installation Instructions Draw a vertical line on the supporting wall as high as practical, at the center of the area in which the hood will be installed. Draw a horizontal line at where the bottom edge of the hood will be located as indicated in the figure that is a minimum of 24"... - Page 9 I = 6x O K ! L = 2x 5 - 6 mm Installation screws provided must be secured Insert not completely the two screws 12a with wall plugs (purchase separately). supplied in the hood body fixing holes as shown. Ø...
- Page 10 Non-Ducted Recirculation Option Vertical or Horizontal Ducting Installation Only for the recirculation Install Roof or Wall version, push fit Cap purchased the connection separately. Con- Ductless Divert- nect the 6" metal er (purchased ductwork to the separately) onto the Roof or Wall Cap hood body air and then attach outlet.
- Page 11 OPTIONAL WIRING BOX Direct Connect Wiring Box For Permanent wiring Installation-Use only Accessory sku # WIREBOX with Listed rangehood Wiring Box kit (purchased separately) sku # WIREBOX, manufactured by Faber. For Non-Ducted Recirculation Option Attach each charcoal filter to the...
-
Page 12: For Best Results
USE AND CARE INFORMATION For Best Results Start the rangehood several minutes before cooking to develop proper airflow. Allow the rangehood to operate for several minutes after cooking is complete to clear all smoke and odors from the kitchen. T1. Fan off button:turn the blower Off. The fan can be operated by pressing any of the fan setting buttons. Hold down this button for 2 seconds to activate Delay off function which will keep the fan on for 15 minutes and automatically shut off. - Page 13 • Caution: "When used in recirculation mode, to Reduce the Risk of Fire and Shock use only conversion kit Model FILTER 1 or FILTER1LL" LED LIGHTING UNIT • LED lights must be replaced by Faber factory authorized service.
- Page 14 Schema Elettrico Schema Electrisch GB Electric Diagram Esquema Eléctrico Schéma Electrique Esquema Eléctrico Wiring Diagram Schema Elektrisch 991.0379.495 H90_285 r1...
- Page 15 To obtain warranty service, contact the dealer from whom you purchased the range hood, or the local Faber distributor. If you cannot identify a local Faber distributor, contact us at (508) 358-5353 for the name of a distributor in your area.
- Page 16 VEUILLEZ LIRE ET CONSERVER LA PRÉSENTE NOTICE AVANT DE COMMENCER L'INSTALLATION DE LA HOTTE DE CUISINE AVERTISSEMENT:-POUR RÉDUIRE LE RISQUE D'UN FEU DE GRAISSE SUR LA TABLE DE CUISSON : a) Ne laissez jamais sans surveillance les éléments de la surface de cuisson à température élevée. Les bouillonnements excessifs peuvent provoquer de la fumée et les débordements de graisse peuvent s 'enflammer. L 'huile d oit ê...
- Page 17 Lorsque vous faites une ouverture ou percez dans un mur ou le plafond, veillez à ne pas en- dommager les fils électriques ou d'autres dispositifs cachés. Les ventilateurs canalisés doivent toujours être raccordés à l'extérieur. TOUTE OUVERTURE DANS LE MUR OU LE PLANCHER À PROXIMITÉ DE LA HOTTE DOIT ÊTRE SCELLÉE. Un espace libre d'au moins 24" est requis entre le bas de la hotte et la surface de cuisson ou le comptoir.
- Page 18 AVERTISSEMENT • Une mise à la terre électrique est requise pour cette hotte. • N'UTILISEZ PAS un tuyau d'eau froide pour la mise à la terre si celui-ci est branché par des joints en plastique, par des rondelles non métalliques ou d'autres matériaux. •...
- Page 19 DIMENSIONS DE LA HOTTE Min. 24" Min. 30"...
-
Page 20: Pièces Principales
PIÈCES PRINCIPALES Composants Réf. Qté Composants du produit Bâti de la hotte, avec : Com- mandes, éclairages, filtres, ventilateur. Cheminée télescopique comprenant : 7.2.1 Section supérieure Section inférieure Registre ø 5 " Réf. Qté Composants d'installation 7.2.1 Brides de fixation de la section supérieure de la cheminée Vis 3/16"... - Page 21 Pour installation avec ventilation canalisée uniquement Installez le registre inclus avec la hotte avant de la raccorder aux conduits. Choisissez la méthode de canalisation Sans canalisation - Option de Options d'installation avec recirculation ventilation canalisée 6" Verticale Exige Horizontale l'achat de l'accessoire à...
-
Page 22: Notice D'installation
Notice d'installation Tracez une ligne verticale sur le mur d'appui le plus haut que possible, au centre de l'emplacement où la hotte sera installée. Tracez une ligne horizontale à l'endroit correspondant au bas de la hotte comme représenté dans l'illustration. Cet emplacement doit se trouver à au moins 24" - 30" de la surface de cuisson. >... - Page 23 I = 6x O K ! L = 2x 5 - 6 mm Les vis d'installation fournies doivent être Insérez partiellement les deux vis 12a renforcées par des chevilles (achetées fournies dans les trous de fixation du bâti séparément). de la hotte, comme illustré. Ø...
- Page 24 Installation avec Option non canalisée avec canalisation verticale ou recirculation d'air horizontale Pour la version à recirculation Installez le clapet d'air uniquement, de toiture ou le cla- poussez à fond pet mural acheté le déflecteur de séparément. Rac- recyclage (acheté cordez le conduit séparément) métallique de 6"...
- Page 25 Pour une installation avec connexion fixe, utilisez no d'article WIREBOX uniquement la trousse de boîtier de connexion (acheté séparément) pour hotte indiquée, no d'article WIREBOX, fabriquée par Faber. Pour option non canalisée avec recirculation d'air Fixez les filtres à charbon à la grille noire de chaque côté...
-
Page 26: Pour De Meilleurs Résultats
INFORMATIONS POUR L'UTILISATION ET L'ENTRETIEN Pour de meilleurs résultats Activez la hotte quelques minutes avant de commencer à cuisiner pour créer un flux d'air adéquat. Laissez la hotte fonctionner quelques minutes après avoir fini de cuisiner pour absorber toute la fumée et les odeurs de la cuisine. T1. - Page 27 ATTENTION: Pour réduire le risque d’incendie ou de choc électrique lorsque l’appareil est utilisé en mode recyclage, utilisez uniquement le modèle FILTER 1 ou FILTER1LL en guise de trousse de conversion. Système D'éclairage À Del • Les ampoules DEL doivent être remplacées par un service d'entretien autorisé Faber.
- Page 28 Schema Elettrico Schema Electrisch GB Electric Diagram Esquema Eléctrico Schéma Electrique Esquema Eléctrico Schéma de câblage Schema Elektrisch 991.0379.495 H90_285 r1...
- Page 29 état de marche. Pour bénéficier de services prévus par la garantie, veuillez communiquer avec le détaillant auprès duquel vous avez acheté la hotte de cuisine, ou encore avec le distributeur Faber de votre région. Si vous n'êtes pas en mesure de localiser un distributeur Faber dans votre région, veuillez communiquer avec nous au 508-358-5353 pour connaître le nom d'un distributeur à...
- Page 30 LEA Y GUARDE ESTAS INSTRUCCIONES ANTES DE COMENZAR A INSTALAR ESTA CAMPANA ADVERTENCIA: - PARA REDUCIR EL RIESGO DE INCENDIO DE LA CAMPANA POR GRASA: a) Nunca deje las unidades de superficie desatendidas en ajustes altos. Las ebulliciones causan humo y derrames grasientos que pueden encenderse. Caliente los aceites lentamente en ajustes bajos o medios. b) Siempre encienda la campana cuando cocine a fuego alto o cuando flamee alimentos (por ej. Crepes Suzette, Cherries Jubilee, Peppercorn Beef Flambé).
-
Page 31: Requisitos De Ventilación
TODAS LAS ABERTURAS DE LA PARED Y EL PISO DONDE ESTÁ INSTALADA LA CAMPA- NA SE DEBEN SELLAR. Esta campana requiere al menos 24’’ de espacio libreentre la parte inferior de la campana y la superficie de cocción o encimera. Esta campana ha sido aprobada por UL a esta distancia de la placa. - Page 32 ADVERTENCIA • Esta campana requiere conexión eléctrica de tierra. • Si la tubería de agua fría está interrumpida por juntas de plástico, de materiales no metálicos u otros materiales, NO la utilice para conexión a tierra. • NO conecte a tierra a una tubería de gas. •...
- Page 33 DIMENSIONES DE LA CAMPANA Min. 24" Min. 30"...
-
Page 34: Partes Principales
PARTES PRINCIPALES Componentes Ref. Cdad. Componentes del producto Cuerpo de la campana, completo de: Controles, Luces, Filtros, Ventilador. Chimenea telescópica que comprende: 7.2.1 Sección superior Sección inferior Registro ø 5 " Ref. Cdad. Componentes del Instalación 7.2.1 2 Fijación de la sección superior de la chimenea Soportes Tornillos 3/16"... - Page 35 Solo para instalación de ventilación con conductos Instale el registro que se incluye con la campana antes de la conexión a la red de conductos. Elija su método de conducción Instalación de opciones de ventilación Sin conductos - Opción de recirculación con conductos 6"...
-
Page 36: Instrucciones De Instalación
Instrucciones de instalación Dibuje una línea vertical en la pared de soporte tan alto como sea posible, en el centro del área donde se instalará la campana. Dibuje una línea horizontal en donde se ubicará el borde inferior de la campana, como se indica en la figura, que es un mínimo de 24"... - Page 37 I = 6x O K ! L = 2x 5 - 6 mm Los tornillos de instalación suministrados Inserte no completamente los dos tornillos deben asegurarse con tacos de pared (se 12a suministrados en los orificios de fijación adquieren por separado). del cuerpo de la campana, como se muestra.
- Page 38 Opción de recirculación sin Instalación de conductos conducto verticales u horizontales Instale el techo o Solo para la versión de recir- la tapa de pared culación, ajuste comprados por a presión la co- separado. Conecte nexión Ductless los conductos Diverter (desvia- metálicos de 6 dor sin conducto, "al techo o a la...
- Page 39 # WIREBOX utilice solo con el kit de caja de cableado de la (comprado por separado) campana que se incluye sku # WIREBOX, fabri- cado por Faber. Para la opción de recirculación sin conducto Conecte cada filtro de carbón a la rejilla negra a cada lado del ventilador.
-
Page 40: Para Mejores Resultados
INFORMACIÓN DE USO Y CUIDADO Para mejores resultados Encienda la campana varios minutos antes de cocinar para desarrollar un flujo de aire ade- cuado. Deje que la campana funcione durante varios minutos después de que se complete la cocción para eliminar todo el humo y los olores de la cocina. T1. - Page 41 PRECAUCIÓN: Cuando se utiliza en el modo de recirculación, para reducir el riesgo de incendio y descarga eléctrica, utilice sólo el kit de conversión Modelo FILTER1 o FILTER1LL. Unidad de iluminación • Las luces LED deben ser reemplazadas por el servicio autorizado por la fábrica Faber.
- Page 42 Schema Elettrico Schema Electrisch GB Electric Diagram Esquema Eléctrico Schéma Electrique Esquema Eléctrico Diagrama de cableado Schema Elektrisch 991.0379.495 H90_285 r1...
- Page 43 1 year from the date of original purchase (requires proof of purchase). This warranty covers Esta garantía cubre mano de obra y piezas de repuesto. Faber, a su elección, puede reparar o reemplazar el labor and replacement parts. Faber, at its option, may repair or replace the product or components producto o componentes necesarios para restaurar el producto en buenas condiciones de trabajo.
- Page 44 991.0559.422_03 - 181122 D00005332_02...
