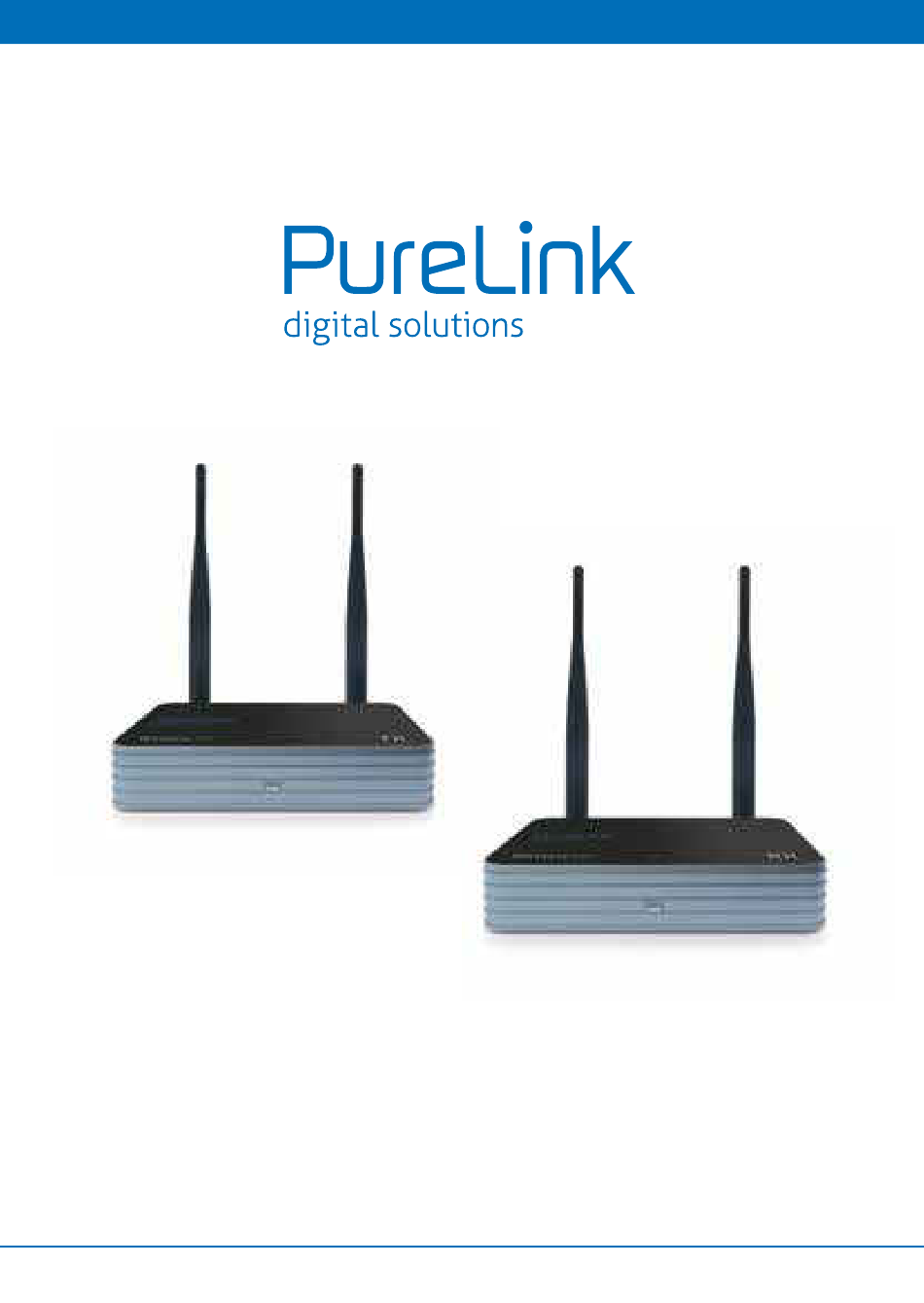

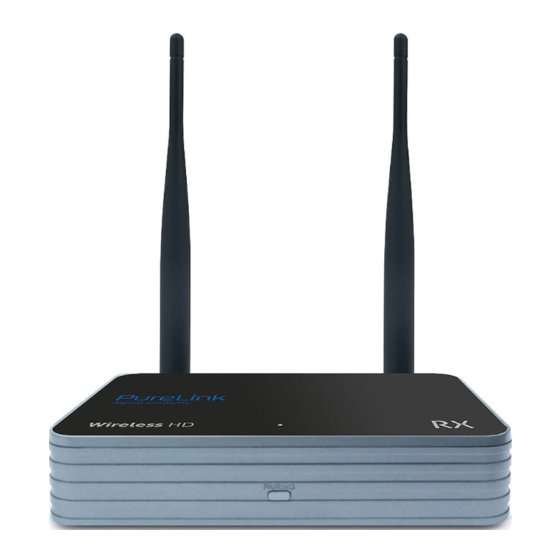

- Page 1 CSW300 | CSW300-RX User Manual | Benutzerhandbuch...
-
Page 2: Safety Warnings
Blu-ray player or other streaming player from the HDMI extender’s receiving end. You can also connect up to 4 wireless receiver modules (CSW300-RX) to one single transmitter and simultaneously use the loop-through port. The overall system capacity is limited to a maximum of 4 sink devices at once.PureLink products are manufactured with the utmost precision and of top... - Page 3 3. CONNECTION Step 1: Use an HDMI cable to connect the HDMI IN of the CSW300 transmitter with a source device. You can use another HDMI cable to connect the HDMI OUT to a display (Loop-Through). Step 2: Use an HDMI cable to connect the HDMI OUT of CSW300 receiver to a display device. Step 3: (Skip this step if you don‘t need IR Extension) Connect the IR emitter to the CSW300 transmitter. Then place the emitter in front of the source device’s IR receiver.
-
Page 4: Operation
4. OPERATION A. Installation 1. Make sure your input AC voltage is compliant to the adapter speciications. 2. Only use the power adapters provided with the CSW300. If you use your own adapter, make sure the power output is 5V DC, 1A. 3. In a direct line-of-sight, the maximum range of A/V signal transmission can reach up to about 100 meters. -
Page 5: Led Indication
Make sure the direct connection from the source device to the sink device works properly. Check, if all connectors are connected well; check if all cables can support the transmission speed. High Speed HDMI cables from PureLink are recommended. Unplug the power cable to restart CSW300. 2. When there is no sound: First, try to adjust the volume of the connected sink device (TV). Check cable connection to see... - Page 6 5. If the wireless connection fails: Please make sure, the power of the connected source device is turned ON. Unplug the power cable to restart CSW300. 6. IF the IR extending function is not work: Check, if the IR emitter is connected to the CSW300 transmitter and place the emitter in front of the source device’s IR receiver. The IR extending function of CSW300 works with all 30~60kHz IR remote control systems.
-
Page 7: Technical Data
7. TECHNICAL DATA Resolutions Supported HDTV resolution (HDMI) 1080p, 720p, 576p, 480p Supported PC Resolution (max.) Max. 1920 x 1080 @60Hz (16:9), FullHD Supported 3D formats Frame Packing 1080p@24Hz,720p@50/60Hz Supported audio formats (digital) Compressed formats, PCM, AC3, Dolby 5.1 Supported standards HDMI/EDID 1.3, HDCP 2.0 Wireless Operating frequency ca. 5GHz Operating range Up to 100m LOS Latency Max. -
Page 8: Weee-Conformity
8. REQUIREMENTS / CONFORMITY This product is compliant with the following requirements: CE-Conformity With the CE-marking the manufacturer declares that the product complies with the essential requirements and guidelines of the relevant European directives. EMC-Directive (2004/108/EC) R&TTE- Directive (1999/5/EC) LVD- Directive (2006/95/EC) WEEE-Conformity WEEE- Directive... - Page 9 So können angeschlossene Quellgeräte, wie Set-Top Boxen, BluRay Player oder andere Streaming Geräte ohne direkte Sichtverbindung von der Empfängerseite gesteu- ert werden. Mit dem Transmitter können bis zu 4 Stück Wireless Receiver (CSW300-RX) verbunden und gleich- zeitig der loop-through Ausgang genutzt werden. Die Gesamtsystemgröße ist limitiert auf maximal 4 Anzeigegeräte zur gleichen Zeit. Alle PureLink Produkte werden mit großer Sorgfalt hergestellt und sind von herausragender Qua- lität.
- Page 10 3. VERBINDUNG Schritt 1: Verwenden Sie ein HDMI Kabel um den HDMI Eingang des CSW300 Transmitters mit einem Quellgerät zu verbinden. Nutzen Sie optional ein weiteres HDMI Kabel, um ein Display an den HDMI Ausgang des Transmitters anzuschließen (Loop Through). Schritt 2: Verwenden Sie ein HDMI Kabel um den HDMI Ausgang des CSW300 Empfängers mit einem Display zu verbinden.
- Page 11 4. ANWENDUNG A. Installation 1. Stellen Sie sicher, dass die Netzspannung mit den Speziikationen des Stromadapters kompatibel ist. 2. Nutzen Sie ausschließlich die dem CSW300 beigelegten Stromadapter. Sollten Sie Ihren eigenen Adapter verwenden, stellen Sie unbedingt sicher, dass dieser die Ausgangsspeziikationen DC 5V1A, unterstützt. 3. In direkter Sichtlinie beträgt die maximale Übertragungsdistanz des CSW300 ca. 100 Meter. Die Distanz wird durch Hindernisse in der Sichtlinie, wie Wände oder Gegenstände reduziert. Die optimale Übertragungsdistanz liegt bei unter 100 Metern.
-
Page 12: Led-Anzeige
C. IR Verlängerungsfunktion 1. Stellen Sie sicher, dass der IR Emitter richtig mit dem CSW300 Transmitter verbunden wurde. 2. Stellen Sie sicher, dass der IR Empfänger richtig mit dem CSW300 Empfänger verbunden wurde. 3. Nutzen Sie die Fernbedienung Ihres Quellgeräts um diese Quelle von der CSW300 Receiverseite aus zu kontrollieren. Hinweis: Bedecken Sie die CSW300 Module niemals mit Objekten oder Gegenständen! Diese könnten die Luftzirkulation blockieren und so ernsthafte Schäden oder Verletzungen herbei- führen. -
Page 13: Häufig Gestellte Fragen
Stellen Sie sicher, dass eine direkte Verbindung von Quelle und Display funktioniert. Prüfen Sie, ob alle Stecker richtig verbunden sind und ob die Kabel die benötigte Bandbreite unterstützen. Es werden PureLink High Speed HDMI Kabel empfohlen. Entfernen Sie den Stromanschluss, um den CSW300 neu zu starten. -
Page 14: Technische Daten
7. TECHNISCHE DATEN Aulösungen Unterstützte Video-Aulösungen (HDMI) 1080p, 720p, 576p, 480p Unterstützte PC Aulösung (max.) Max. 1920 x 1080 @60Hz (16:9), FullHD Unterstützte 3D Daten Frame Packing 1080p@24Hz,720p@50/60Hz Unterstützte Audio-Formate (digital) Komprimierte Formate, PCM, AC3, Dolby 5.1 Unterstützte Standards (HDMI) HDMI/EDID 1.3, HDCP 2.0 Drahtlos Frequenzbereich ca. 5GHz Maximale Reichweite Bis zu 100m Sichtlinie Systemlatenz Max. 0,5 Sekunden Sender HDMI Eingang HDMI Ausgang IR Verlängerung Maße 130,0 x 83,4 x 26,5mm Empfänger HDMI Ausgang... -
Page 15: Ce-Konformität
8. ANFORDERUNGEN / KONFORMITÄT Dieses Produkt erfüllt die folgenden Anforderungen: CE-Konformität Mit dem CE-Zeichen erklärt der Hersteller, dass das Gerät die grundlegenden Anforderungen und Richtlinien der europäischen Bestimmungen erfüllt. EMC-Richtlinie (2004/108/EC) R&TTE-Richtlinie (1999/5/EC) LVD-Richtlinie (2006/95/EC) WEEE-Konformität WEEE-Richtlinie (2012/19/EU) RoHS-Richtlinie (2011/65/EU) Entsorgen Sie alle Elektrogeräte über oizielle Sammelstellen, im Recycling Center oder über den Fachhandel. Die enthaltenen Schadstofe gefährden - bei nicht fachgerechter Entsorgung - Gesundheit und Umwelt. Bitte helfen Sie mit, die Umwelt, in der wir leben, zu erhalten. - Page 16 PureLink GmbH Von-Liebig-Straße 10 D - 48432 Rheine Germany Telefon: 0049 (0)5971-800 299 -0 Fax: 0049 (0)5971-800 299 -99 E-mail: info@purelink.de Internet: www.purelink.de © 2016 PureLink GmbH. All rights reserved. All trade names are registered trademarks of respective manufactures listed. HDMI is a trademark of HDMI Licensing LLC.
