Summary of Contents for PureLink CSW310

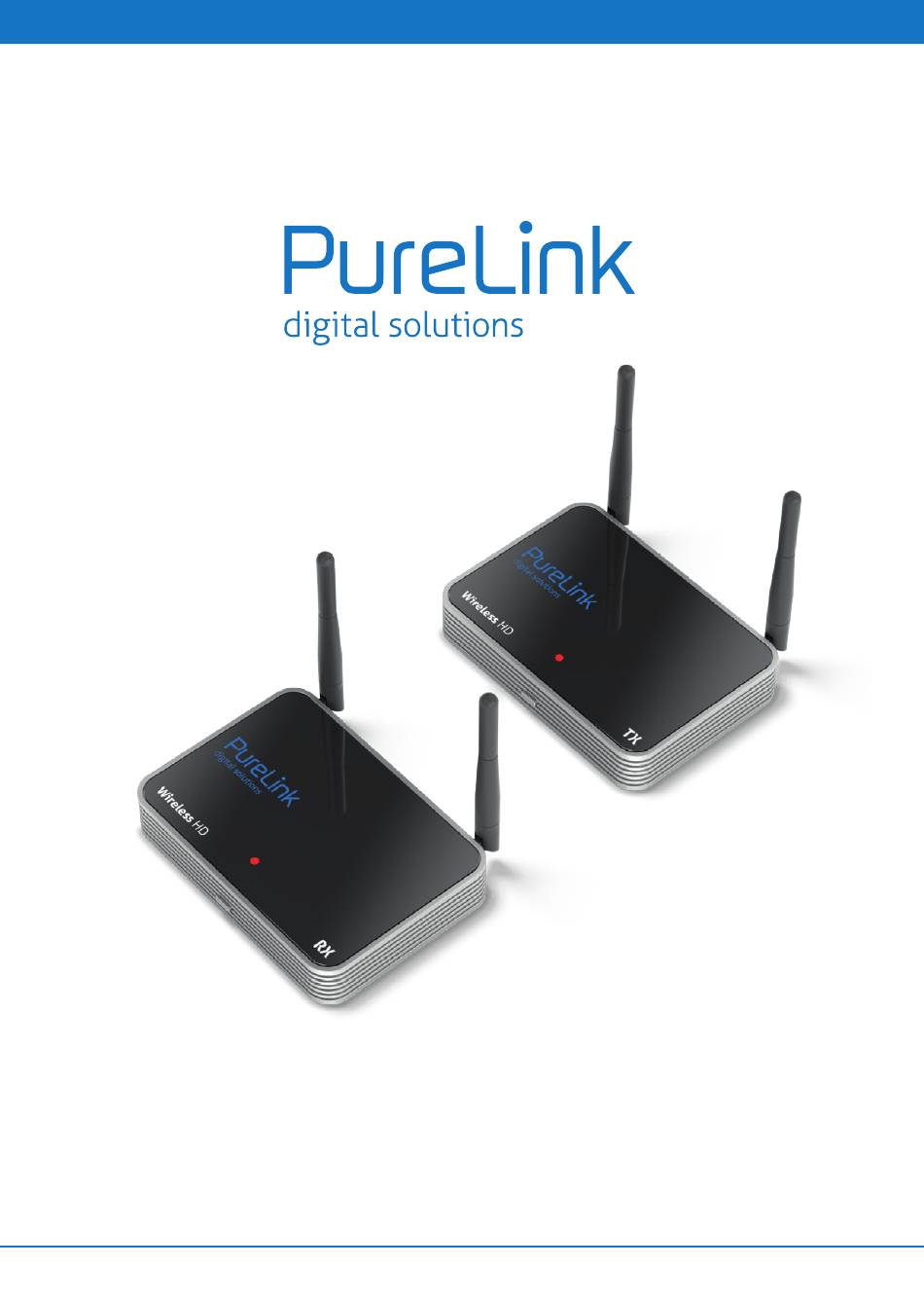

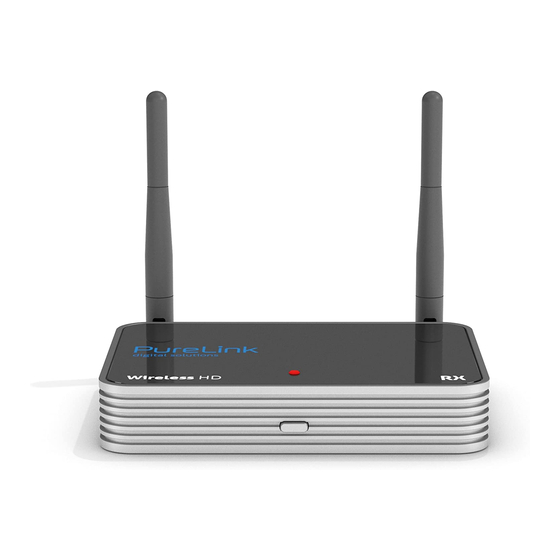

- Page 1 CSW310 | CSW310-RX User Manual | Benutzerhandbuch...
-
Page 2: Safety Warnings
HDMI cable is not available or a cabled connection is just not an option. You can use the CSW310 for all of your HD wireless applications, such as home theatre, cross- room HD, meeting rooms or for game room applications. - Page 3 Use an HDMI cable to connect the HDMI OUT of CSW310 receiver to a display device. Step 3: (Skip this step if you don‘t need IR Extension) Connect the IR emitter to the CSW310 transmitter. Then place the emitter in front of the source device’s IR receiver. Connect the IR receiver to the CSW310 receiver.
-
Page 4: Operation
A. Installation 1. Make sure your input AC voltage is compliant to the adapter specifications. 2. Only use the power adapters provided with the CSW310. If you use your own adapter, make sure the power output is 5V DC, 1A. 3. In a direct line-of-sight, the maximum range of A/V signal transmission can reach up to about 100 meters. -
Page 5: Led Indication
Make sure the 3D function of the 3D sink device is activated (set to AUTO or 3D ON). Make sure the 3D function of the 3D source device is activated (set to AUTO or 3D ON). Make sure that the power of the shutter glasses (if active 3D) is on. Check the power of CSW310. Make sure, you use the right glasses for the 3D technology in use (active or passive). 4. If the image is unstable or a snowing image shows on screen: You might get interference form other wireless devices or heavy voltage sources inside the room (ex. WiFi Router, Microwave, air conditioner). Please keep CSW310 away from those sources of... - Page 6 6. IF the IR extending function is not work: Check, if the IR emitter is connected to the CSW310 transmitter and place the emitter in front of the source device’s IR receiver. The IR extending function of CSW310 works with all 30~60kHz IR remote control systems.
-
Page 7: Technical Data
The manufacturer reserves the right to make changes in the hardware, packaging, manual and any accompanying documentation without prior notice. The terms HDMI, HDMI High-Definition Multimedia Interface and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries. CSW310 incorporates HDMI® technology. ENGLISH... - Page 8 8. REQUIREMENTS / CONFORMITY This product is compliant with the following requirements: CE-Conformity RED | 2014/53/EU (Radio Emission Directive) PureLink GmbH hereby declares that the CSW310 radio communication system complies with Directive 2014/53/EU. The full text of the EU Declaration of Conformity is available at the following internet address: http://www.purelink.de/ce/4251364708958_CE.pdf Dispose off all electronic products by taking it to your local collection point, recycling center for such equipment or your specialized dealer.
- Page 9 HDTV oder HD Projektor verteilen kann. Der CSW310 ist das ideale Produkt für Wireless HD Anwendungen. In einigen Fällen ist eine Kabel- verbindung einfach nicht passend, ein entsprechend langes Kabel nicht zur Hand oder eine Kabel ist einfach keine Option. Der CSW310 kann für jegliche Wireless HD Anwendung eingesetzt werden, z. B. Home Cinema, Raum-zu-Raum HDMI, Konferenz- oder Gamingräume. Der CSW310 umfasst ebenfalls eine einfache „IR pass-through“ Funktion, mit der Fernbedienungssi- gnale verlängert werden können. So können angeschlossene Quellgeräte, wie Set-Top Boxen, BluRay Player oder andere Streaming Geräte ohne direkte Sichtverbindung von der Empfängerseite gesteu-...
- Page 10 Verbinden Sie den IR Emitter mit dem CSW310 Transmitter. Platzieren Sie dann den den Emitter direkt vor vor dem IR Empfänger des Quellgeräts. Verbinden Sie den IR Empfänger mit dem CSW310 Empfänger. Platzieren Sie das Empfängermodul an einer für die Fernbedienung des Quellgeräts zugänglichen Stelle.
- Page 11 Adapter verwenden, stellen Sie unbedingt sicher, dass dieser die Ausgangsspezifikationen DC 5V1A, unterstützt. 3. In direkter Sichtlinie beträgt die maximale Übertragungsdistanz des CSW310 ca. 100 Meter. Die Distanz wird durch Hindernisse in der Sichtlinie, wie Wände oder Gegenstände reduziert. Die optimale Übertragungsdistanz liegt bei unter 100 Metern.
-
Page 12: Led-Anzeige
C. IR Verlängerungsfunktion 1. Stellen Sie sicher, dass der IR Emitter richtig mit dem CSW310 Transmitter verbunden wurde. 2. Stellen Sie sicher, dass der IR Empfänger richtig mit dem CSW310 Empfänger verbunden wurde. 3. Nutzen Sie die Fernbedienung Ihres Quellgeräts um diese Quelle von der CSW310 Receiverseite aus zu kontrollieren. Hinweis: Bedecken Sie die CSW310 Module niemals mit Objekten oder Gegenständen! Diese könnten die Luftzirkulation blockieren und so ernsthafte Schäden oder Verletzungen herbei-... -
Page 13: Häufig Gestellte Fragen
Sie den Stromanschluss, um den CSW310 neu zu starten. 6. Wenn die IR Verlängerungsfunktion nicht funktioniert: Stellen Sie sicher, dass der IR Emitter richtig mit dem CSW310 Transmitter verbunden wurde und dieser sich direkt gegenüber des IR Receivers des Quellgeräts befindet. Die IR Verlängerungs- funktion funktioniert mit allen 30~60kHz IR Fernbedienungen. Einige Systeme verwenden andere Frequenzbereiche oder der IR Puls ist zu kurz, um die Signale adäquat weiterleiten zu... -
Page 14: Technische Daten
Der Hersteller behält sich das Recht vor, Änderungen an Hardware, Verpackung, Handbuch oder anderen dazugehörigen Dokumenten ohne vorausgehenden Hinweis zu ändern. Die Marken HDMI, HDMI High-Definition Multimedia Interface und das HDMI Logo sind Markenzeichen oder eingetragene Markenzeichen von HDMI Licensing LLC in den USA und anderen Staaten. CSW310 beinhaltet HDMI® Technologie. -14-... -
Page 15: Ce-Konformität
8. ANFORDERUNGEN / KONFORMITÄT Dieses Produkt erfüllt die folgenden Anforderungen: CE-Konformität RED | 2014/53/EU (Radio Emission Directive) Hiermit erklärt PureLink GmbH, dass der Funkanlagentyp CSW310 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgende Internetadresse verfügbar: http://www.purelink.de/ce/4251364708958_CE.pdf Entsorgen Sie alle Elektrogeräte über offizielle Sammelstellen, im Recycling Center oder über... - Page 16 Beide Geräte auf einer Höhe / Antennen parallel zueinander Both devices horizontally aligned / Antennas parallel to each other Empfohlene Distanz (80% der angegebenen max. Reichweite) Recommended distance (80% of the max. specified distance) -16-...
- Page 17 0° 100% 110% DEUTSCH -17-...
- Page 18 Metalltüren blockieren / reflektieren das Signal Metal doors block / reflect the signal Stein- und Betonwände absorbieren das Signal (teilweise) Stone- and concrete walls (partly) absorb the signal Wi-Fi-Router können für Interferenzen sorgen Wi-Fi-Routers can cause interferences -16-...
- Page 19 Stahlbetonwände blockieren / reflektieren das Signal Ferroconcrete walls block / reflect the signal Spiegel blockieren das Signal Mirrors block the signal Verzögerung > 500ms Delay > 500ms 1m Abstand zu anderen Geräten 1m Distance to other devices -17-...
- Page 20 PureLink GmbH Von-Liebig-Straße 10 D - 48432 Rheine Germany Telefon: 0049 (0)5971-800 299 -0 Fax: 0049 (0)5971-800 299 -99 E-mail: info@purelink.de Internet: www.purelink.de © 2016 PureLink GmbH. All rights reserved. All trade names are registered trademarks of respective manufactures listed. HDMI is a trademark of HDMI Licensing LLC.
