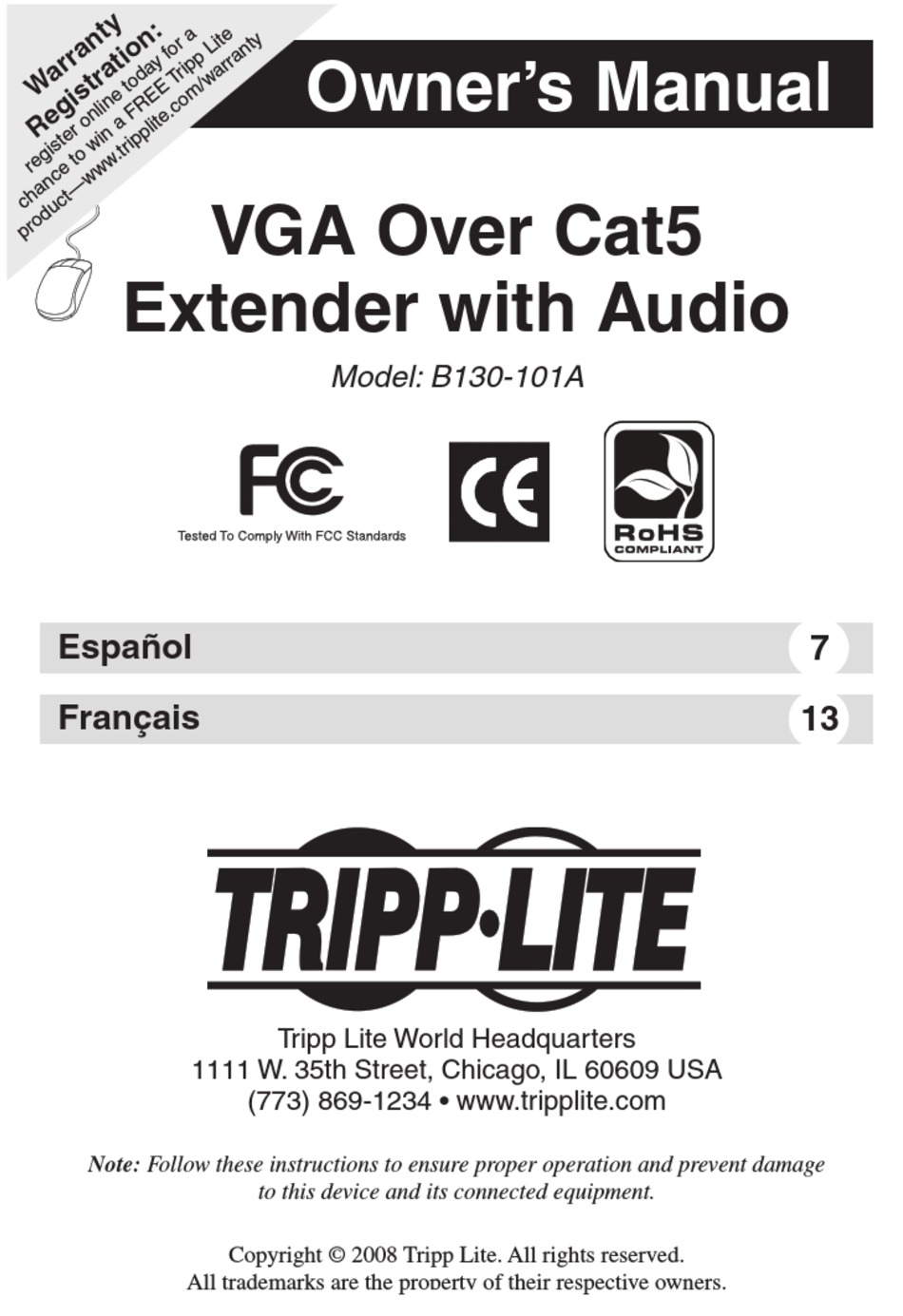

Owner's Manual
VGA Over Cat5
Extender with Audio
Model: B130-101A
Español
7 7
Français
15
13
Tripp Lite World Headquarters
1111 W. 35th Street, Chicago, IL 60609 USA
(773) 869-1234 • www.tripplite.com
Note: Follow these instructions to ensure proper operation and prevent damage
to this device and its connected equipment.
Copyright © 2008 Tripp Lite. All rights reserved.
All trademarks are the property of their respective owners.
1
Advertisement
Table of Contents
Related Manuals for Tripp Lite VGA Over Cat5 Extender with Audio B130-101A
Summary of Contents for Tripp Lite VGA Over Cat5 Extender with Audio B130-101A
- Page 1 1111 W. 35th Street, Chicago, IL 60609 USA (773) 869-1234 • www.tripplite.com Note: Follow these instructions to ensure proper operation and prevent damage to this device and its connected equipment. Copyright © 2008 Tripp Lite. All rights reserved. All trademarks are the property of their respective owners.
-
Page 2: Package Contents
Package Contents • Local Unit • Remote Unit • (2) 5V, 2.0A DC Power Supplies • Owner’s Manual • Screwdriver Product Features • Extends a VGA* and audio signal up to 500 ft. (150m) using standard Cat5/5e/6 cable (or up to 1000 ft. at 1024x768 using Zero-Skew UTP cable) •... -
Page 3: Specifications
Specifications Signal Type...*VGA, SVGA, XGA, UXGA and WUXGA Video Amplifier Bandwidth ...350 Mbps Input DDC Signal ...0.7 Volts p-p (TTL) Signal Noise Ration ...90 dB Local Unit Ports ...(2) HD15 Female, (2) 3.5mm Female, Remote Unit Ports ...(1) HD15 Female, (1) 3.5mm Female, Power Supply ...(2) 5V, 2.0A DC Power Supplies Dimensions (Local Unit) ...4.4 x 2.2 x 1.1 (In) Dimensions (Remote Unit) ...3.7 x 2 x 1.1 (In) -
Page 4: Function Description
Function Description Local Audio-Out Port Local Video-Out Port: HD15 female connector Source Audio-In Port Source Video-In Port: HD15 female connector Local Unit Power LED: Power LED illuminates when unit is receiving power Local Unit Power Jack: Power plug for 5V 2.0A DC power supply Link: RJ-45 Modular Jack which connects to the Local Unit and the Remote Unit Remote Audio-Out Port... -
Page 5: Safety Information
Installation continued Connect the computer to the Local Unit ports marked “Source Audio” and “Source Video.” Use a HD15 monitor cable and 3.5mm audio cable. You can choose to connect a local monitor and speakers to the ports marked “Local Audio” and “Local Video” on the Local Unit. Connect the Local Unit to the Remote Unit using a patch cable. -
Page 6: Warranty Registration
OF THE POSSIBILITY OF SUCH DAMAGE. Specifi cally, TRIPP LITE is not liable for any costs, such as lost profi ts or revenue, loss of equipment, loss of use of equipment, loss of software, loss of data, costs of substitutes, claims by third parties, or otherwise. -
Page 7: Manual Del Propietario
Nota: Siga estas instrucciones para garantizar un funcionamiento adecuado e impedir que se dañe este dispositivo y su equipo conectado. Copyright © 2008 Tripp Lite. Todos los derechos reservados. Todas las marcas comerciales son de propiedad de sus respectivos dueños. -
Page 8: Contenidos Del Embalaje
Contenidos del Embalaje • Unidad local • Unidad remota • (2) Alimentaciones de 5V y 2.0A CD • Manual del Propietario • Destornillador Características del Producto • Extiende una señal VGA* y de audio hasta 500 pies (150m) usando cable Cat5/5e/6 estándar (o hasta 1000 pies a 1024x768 empleando cable UTP con cero deformación) •... -
Page 9: Especificaciones
Especificaciones Tipo de señal ...*VGA, SVGA, XGA, UXGA y WUXGA Ancho de banda del amplificador de video...350 Mbps Señal DDC de entrada ...0.7 voltios p-p (TTL) Razón de ruido de la señal ...90 dB Puertos de la unidad local ...(2) hembra HD15, (2) hembra de 3.5mm, Puertos de la unidad remota ...(1) hembra HD15, (1) hembra de 3.5mm, Fuente de alimentación ...(2) Alimentaciones de 5V y 2.0A CD Dimensiones (unidad local) ...4.4 x 2.2 x 1.1 (pulg) (11.2 x 5.6 x 2.8 cm) -
Page 10: Descripción De La Función
Descripción de la función Puerto de salida de audio local Puerto de salida de video local: Conector hembra HD15 Puerto de entrada de audio de fuente Puerto de entrada de video de fuente: Conector hembra HD15 LED de alimentación de la unidad local: El LED se ilumina cuando la unidad está... - Page 11 Instalación continuación Conecte la computadora a los puertos de la unidad local marcados con “Source Audio” (Audio de fuente) y “Source Video” (Video de fuente). Use un cable para monitor HD15 y un cable de audio de 3.5mm. Puede escoger conectar un monitor local y altavoces a los puertos marcados con “Local Audio”...
- Page 12 TRIPP LITE. Los productos deben devolverse a TRIPP LITE o a un centro de servicio autorizado de TRIPP LITE con los costos de transportes prepagados y deben ir con una breve descripción del problema encontrado y comprobante de la fecha y el lugar de compra.
- Page 13 Remarque : Suivre ces directives afin d’assurer le bon fonctionnement et d’éviter des dommages à ce dispositif et à son matériel connecté. Copyright © 2008 Tripp Lite. Tous droits réservés. Toutes les marques déposées sont la propriété unique de leurs propriétaires respectifs.
-
Page 14: Contenus Du Paquet
Contenus du paquet • Unité locale • Unité installée à distance • (2) blocs d’alimentation de 5V, 2,0A CC • Manuel d’utilisateur • Tournevis Caractéristiques du produit • Allonge un VGA* et un signal audio jusqu’à 500 pi (150m) utilisant le câble standard Cat5/5e/6 (ou jusqu’à... -
Page 15: Caractéristiques
Caractéristiques Genre de signal ...*VGA, SVGA, XGA, UXGA et WUXGA Largeur de bande d’amplificateur vidéo ...350 Mbps Entrée signal CND ...0,7 Volts amplitude totale d’oscillation (LTT) Rapport signal/bruit ...90 dB Ports d’unité locale ...(2) HD15 Femelle, (2) 3,5mm Femelle, Ports d’unité à distance ...(1) HD15 Femelle, (1) 3,5mm Femelle, Bloc d’alimentation ...(2) blocs d’alimentation de 5V, 2,0A CC Dimensions (Unité... -
Page 16: Description De Fonction
Description de fonction Port local sortie-audio Port local sortie-vidéo: Connecteur HD15 femelle Port source entrée-audio Port source entrée-vidéo : Connecteur HD15 femelle Diode d’alimentation électrique d’unité locale : La diode d’alimentation électrique s’illumine quand l’unité reçoit l’alimentation électrique Prise d’alimentation électrique d’unité locale : Fiche d’alimentation électrique pour le bloc d’alimentation 5V 2,0A CC Lien : Prise modulaire RJ-45 qui se connecte à... - Page 17 Installation suite Connecter l’ordinateur à l’unité locale marquée « source audio » et la « source vidéo ». Utiliser un câble de moniteur HD15 et un câble audio de 3,5mm. Vous pouvez choisir de connecter un moniteur local et des haut-parleurs aux ports marques «...
-
Page 18: Garantie
TRIPP LITE. Les produits doivent être retournés à TRIPP LITE ou un centre de services autorisé de TRIPP LITE avec des frais de transport payés d’avance et doivent être accompagnés d’une brève description du problème ainsi que de la preuve de la date et du lieu d’achat. - Page 20 Siège social Tripp Lite 1111 W. 35th Street, Chicago, IL 60609 USA (773) 869-1234 • www.tripplite.com 200810031 93-2846...
