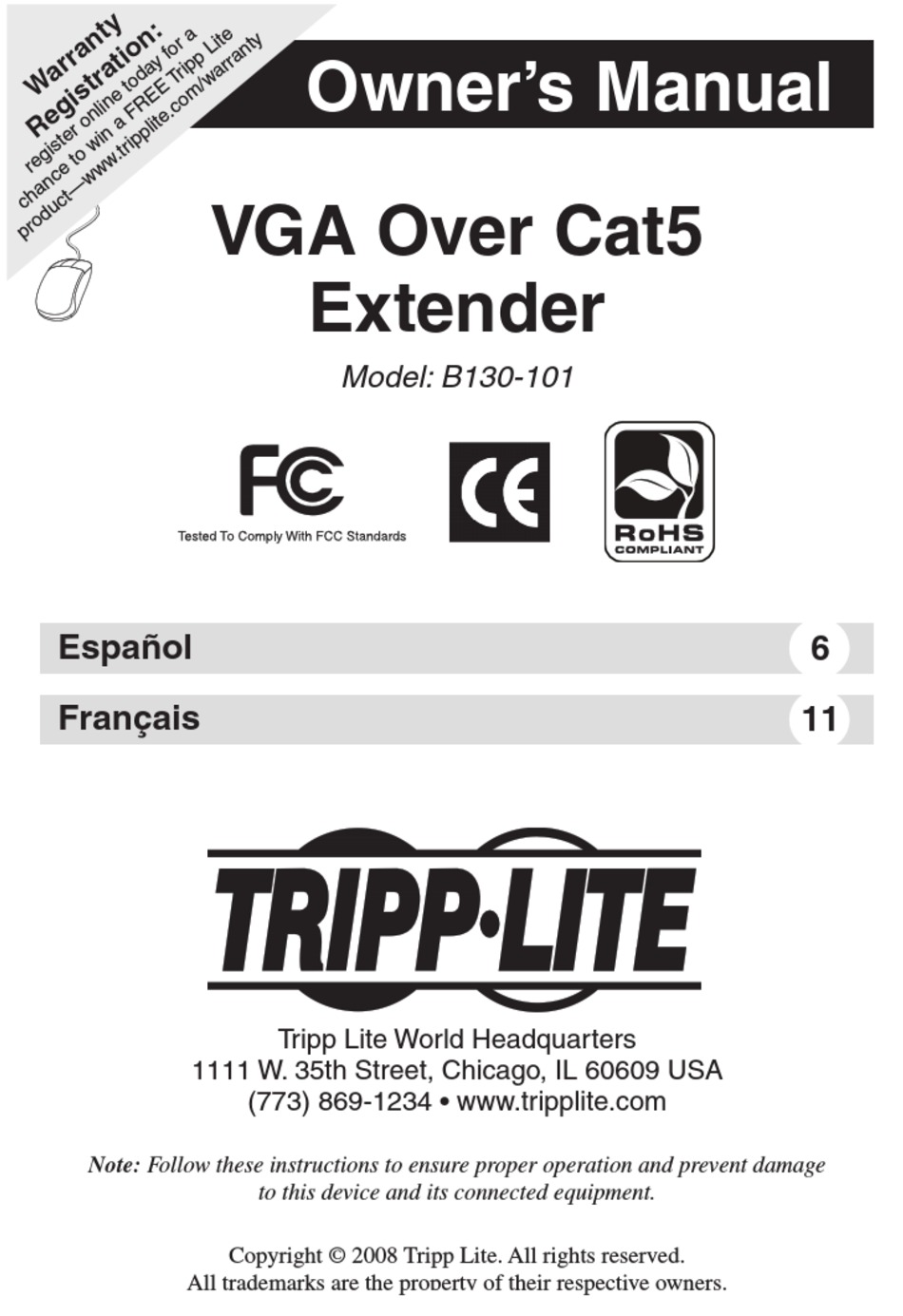

Owner's Manual
Owner's Manual
VGA Over Cat5
Extender
Model: B130-101
Español
7 6
Français
15
11
Tripp Lite World Headquarters
1111 W. 35th Street, Chicago, IL 60609 USA
(773) 869-1234 • www.tripplite.com
Note: Follow these instructions to ensure proper operation and prevent damage
to this device and its connected equipment.
Copyright © 2008 Tripp Lite. All rights reserved.
All trademarks are the property of their respective owners.
1
Advertisement
Table of Contents
Related Manuals for Tripp Lite VGA Over Cat5 Extender B130-101
Summary of Contents for Tripp Lite VGA Over Cat5 Extender B130-101
- Page 1 1111 W. 35th Street, Chicago, IL 60609 USA (773) 869-1234 • www.tripplite.com Note: Follow these instructions to ensure proper operation and prevent damage to this device and its connected equipment. Copyright © 2008 Tripp Lite. All rights reserved. All trademarks are the property of their respective owners.
-
Page 2: Product Features
Package Contents • Local Unit • Remote Unit • 12.6V, 3A Power Supply • Owner’s Manual • Screwdriver Product Features • Extends a VGA* signal up to 500 ft. (150m) using standard Cat5/5e/6 cable • Provides a connection for optional local monitor •... -
Page 3: Function Description

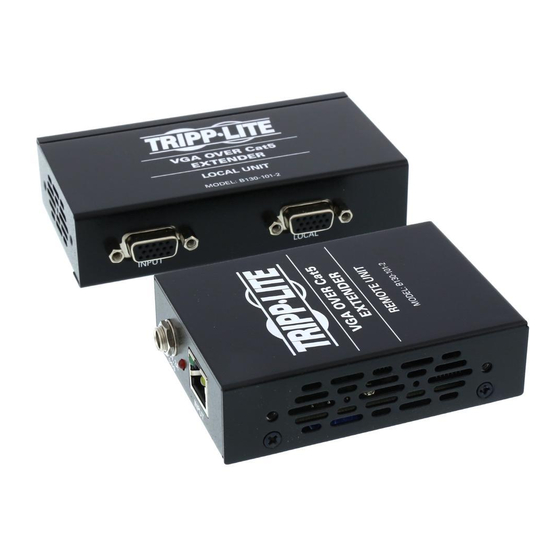

Panels Layout Local Unit Receiver Unit Receiver Bottom Panel Function Description Local Video-Out Port: HD15 female connector Source Video-In Port: HD15 female connector Local Unit Power LED: Power LED illuminates when unit is receiving power Local Unit Power Jack: Power plug for 12.6V, 3A DC power supply Link: RJ-45 Modular Jack which connects to the Local Unit and the Remote Unit Remote Video-Out Port: HD15 female connector... -
Page 4: Installation
Installation Note: You should test to make sure the entire installation works properly before pulling cables through ceilings/walls. Connect the computer to the Local Unit “Source Video” port using a HD15 monitor cable. You can choose to connect a local monitor to the “Local Video” port on the Local Unit. -
Page 5: Warranty
USE OF THIS PRODUCT, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE. Specifically, TRIPP LITE is not liable for any costs, such as lost profits or revenue, loss of equipment, loss of use of equipment, loss of software, loss of data, costs of substitutes, claims by third parties, or otherwise. -
Page 6: Manual Del Propietario
Nota: Siga estas instrucciones para garantizar un funcionamiento adecuado e impedir que se dañe este dispositivo y su equipo conectado. Copyright © 2008 Tripp Lite. Todos los derechos reservados. Todas las marcas comerciales son de propiedad de sus respectivos dueños. -
Page 7: Accesorios Opcionales
Contenidos del Embalaje • Unidad local • Unidad remota • (1) Alimentacion de 12.6V y 3.0A CD • Manual del Propietario • Destornillador Características del Producto • Extiende una señal VGA* hasta 500 pies (150m) usando cable Cat5/5e/6 estándar • Brinda una conexion para monitor local opcional •... - Page 8 Disposición de los paneles Unidad local Unidad receptora Panel inferior del receptor Descripción de la función Puerto de salida de video local: Conector hembra HD15 Puerto de entrada de video de fuente: Conector hembra HD15 LED de alimentación de la unidad local: El LED se ilumina cuando la unidad está...
-
Page 9: Instalación
Instalación Nota: Antes de tirar los cables a través de techos o paredes, debe realizar pruebas para cerciorarse de que la instalación completa funciona adecuadamente. Conecte la computadora al puerto “Source Video” (Audio de fuente) de la unidad local usando un cable para monitor HD15. Puede escoger conectar un monitor local al puerto de “Local Video”... - Page 10 TRIPP LITE garantiza que sus productos no presenten fallas de materiales ni de fabricación por un período de un (1) a año a contar de la fecha de compra inicial. La obligación de TRIPP LITE conforme a esta garantía se limita a reparar o sustituir (a su juicio) los productos defectuosos. Para recibir servicio de acuerdo con esta garantía, debe obtener un número de Autorización de devolución de material (RMA) de...
- Page 11 Remarque : Suivre ces directives afin d’assurer le bon fonctionnement et d’éviter des dommages à ce dispositif et à son matériel connecté. Copyright © 2008 Tripp Lite. Tous droits réservés. Toutes les marques déposées sont la propriété unique de leurs propriétaires respectifs.
-
Page 12: Contenus Du Paquet
Contenus du paquet • Unité locale • Unité installée à distance • (1) bloc d’alimentation de 12.6V, 3.0A CC • Manuel d’utilisateur • Tournevis Caractéristiques du produit • Allonge un VGA* jusqu’à 500 pi (150m) utilisant le câble standard Cat5/5e/6 •... -
Page 13: Description De Fonction
Disposition de panneaux Unité locale Bloc récepteur Panneau inférieur du récepteur Description de fonction Port local sortie-vidéo: Connecteur HD15 femelle Port source entrée-vidéo : Connecteur HD15 femelle Diode d’alimentation électrique d’unité locale : La diode d’alimentation électrique s’illumine quand l’unité reçoit l’alimentation électrique Prise d’alimentation électrique d’unité... - Page 14 Installation Remarque : Vous devriez tester pour vous assurer que tous les travaux d’installation fonctionnent correctement avant de passer les câbles à travers les murs/plafonds. Connecter l’ordinateur au port « source vidéo » de l’unité locale en utilisant un câble du moniteur HD15. Vous pouvez choisir de connecter un moniteur local au port «...
-
Page 15: Garantie
TRIPP LITE garantit ses produits pour être exempt des défauts de matériaux et de fabrication pendant une période d’un (1) an à partir de la date d’achat initiale. Sous cette garantie, l’engagement de TRIPP LITE est limité à réparer ou à remplacer (à son option unique) de tels produits défectueux. Pour obtenir le service sous cette garantie, vous devez obtenir un numéro d’autorisation de retour d’article de TRIPP LITE ou d’un... - Page 16 Tripp Lite World Headquarters 1111 W. 35th Street, Chicago, IL 60609 USA (773) 869-1234 • www.tripplite.com 200810164 93-2849...
