FlySky FTr12B Quick Start Manual

产品介绍 Introduction
FTr12B 采用 AFHDS3（第三代自动跳频数字系统），具有
双天线，支持双向传输，可以实现回传功能，支持 i-bus
out/s.bus 切 换 和 CH1 接 口 PWM/PPM 切 换， 支 持 所 有
AFHDS3 发射机和高频头。

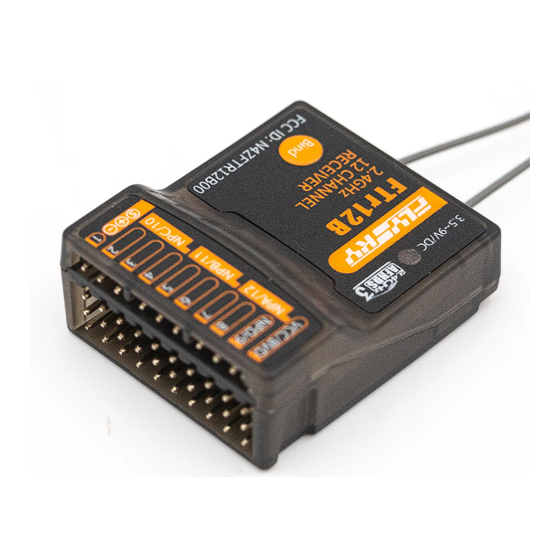

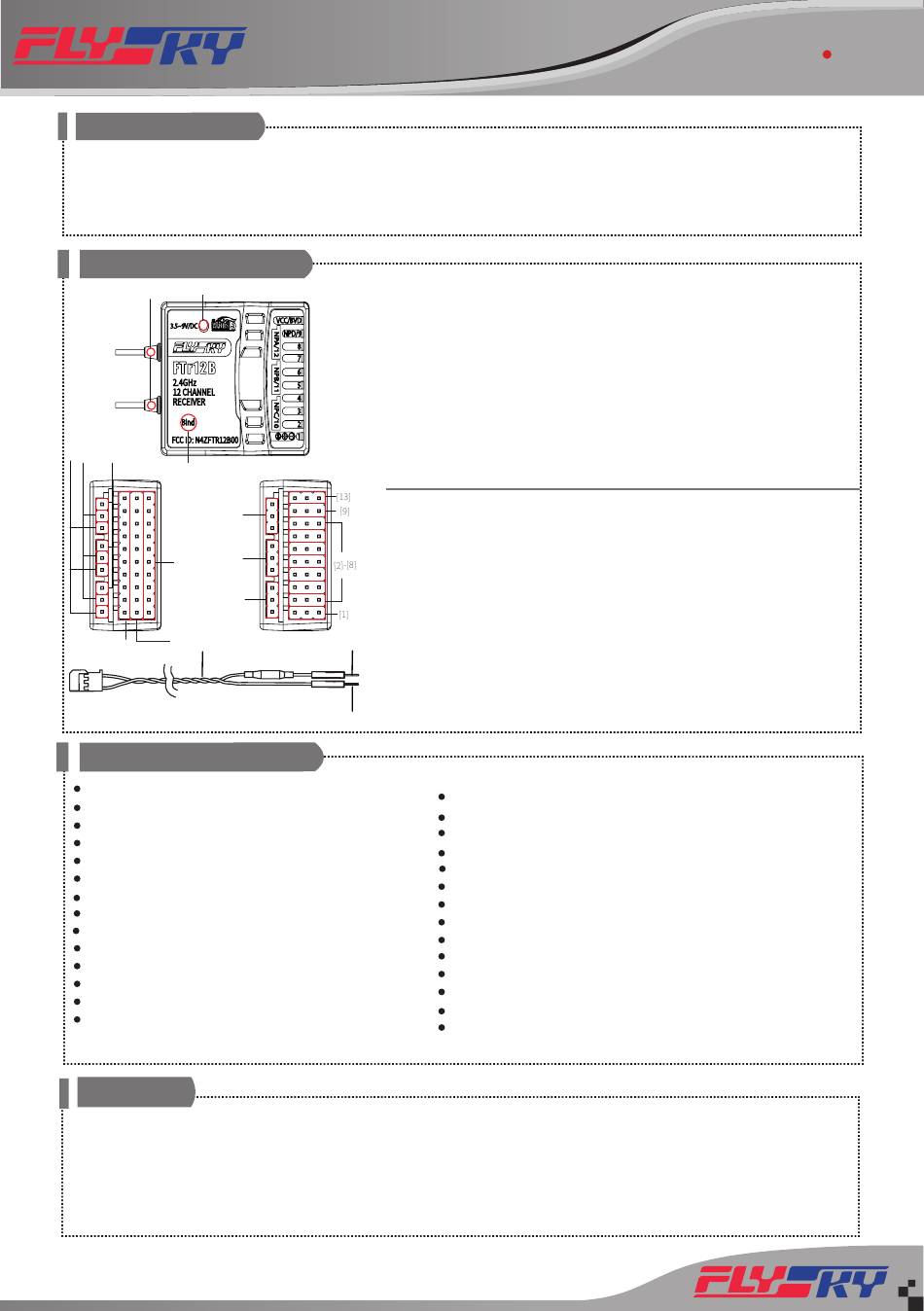

接收机概览 Receiver overview
[20]
[21]
[19] [18] [17]
[22]
[12]
[11]
[16]
[10]
[15]
[14]
[23]
产品规格 Product specification
产品型号：FTr12B
适合机种：固定翼、滑翔机、直升机、工程车等
PWM 通道：11(2.0 版本将升级为 12 通道 )
无线频率：2.4G
无线协议：AFHDS 3
天线类型：双天线
输入电源：3.5 ～ 9V
数据输出：PWM\PPM\i-bus out\s.bus
温度范围：-10℃—+60℃
湿度范围：20~95％
在线更新：无线更新
外形尺寸：39mm*32mm*15mm
机身重量： 15g
安规认证：CE，FCC ID:N4ZFTR12B00
对码 Binding
1. 按住接收机对码按键同时上电，松开对码键，接收机指示灯快闪；
2. 打开发射机，进入对码状态；
3. 当接收机指示灯变为常亮时，对码成功 ;
• 当对码的发射机是单向模式进入对码状态时，接收机收到对码信息后指示灯慢闪；然后手动将发射机退出对码状态，接收机指示
灯变为常亮表示对码成功；
4. 检查发射机、接收机、模型是否正常工作。如需重新对码，请重复以上步骤。
http://www.flysky-cn.com
Copyright ©2021 Flysky Technology co., ltd
FTr12B
The FTr12B receiver adopts Flysky's third-generation automatic frequency
hopping digital system (AFHDS 3), which features dual antennas and
bidirectional data transmission commonly known as telemetry plus an i-bus
out/s.bus terminal and PWM/PPM switching at Channel 1 . Compatible with all
AFHDS 3 transmitters and RF modules.
[1]CH1(PWM/PPM)
[2]-[8] CH2-CH4
[9] CH9 (NPD)
[10] CH10 (NPC)
[11] CH11 (NPB)
[12] i-bus out/s.bus
(CH12/NPA)
注：
(1) NPA/B/C/D 及 BVD 的新功能待 2020 年年底新程序开放后具备，其中产品
内的 BVD 功能配件请妥善保管，功能升级后将借助该接线实现 BVD 功能 ;
(2) 1.0 版本的 [12] i-bus out/s.bus 功能在 2.0 版本后将由 CH12(NPA) 功能取代。
[13] VCC/BVD (Battery voltage detection)
[14] S（Signal Pin）
[15] +（Positive power terminal）
[16] -（Power ground）
[17]Same as[14]
[18]Same as[15]
[19]Same as[16]
Tips：
(1) The added new NPA/B/C/D and BVD functions will be available with the
[24]
release of a new firmware update in the end of 2020. The BVD harness
[23]will not function until the new firmware has been installed.
(2) The [12] i-bus out/s.bus terminal will be replaced with the CH12 (NPA)
function after the firmware upgrade.
[25]
[13] VCC/BVD( 电池电
压检测 )
[14] S（信号脚）
[15] +（电源正极）
[16] -（电源地）
[17] 同 [14]
[18] 同 [15]
Product Name: FTr12B
Model Type: fixed wing, glider, helicopter, engineering vehicle, etc
PWM Channels: 11(Version 2.0 will be upgraded to 12 channels)
RF: 2.4GHz
2.4G Protocol: AFHDS 3
Antenna: Dual Antennas
Input Power: 3.5~9V
Data Output: PWM/PPM/i.BUS out/S.BUS
Temperature Range: -10℃ to +60℃
Humidity Limit: 20%-95%
Online Update: Yes
Dimensions: 39mm*32mm*15mm
Weight: 15g
Certification: CE，FCC ID: N4ZFTR12B00
接收机 Receiver
[19] 同 [16]
[20]LED 灯
[21] 天线
[22] 对码键
[23] BVD 功能配件
[24] 接电池正极
[25] 接电池负极
[20] LED
[21] Antenna
[22] BIND
[23] BVD harness
[24] Connect to battery positive pole
[25] Connect to battery negative pole
