- Page 1 VC-B11U 高 清 攝 像 機 (USB Camera) 使用手冊-繁體中文 [重要] 最新版本之快速操作手冊、各國語系的使用手冊、 軟體、驅動程式等，請至 Lumens 網站下載 https://www.MyLumens.com/support...
-
Page 2: Table Of Contents
目 錄 版 權 資 訊 ......................2 第 1 章 安全指示 ....................3 第 2 章 配件清單 ....................4 第 3 章 產品功能介紹 ..................5 3.1 產品說明 ........................5 3.2 系統需求 ........................5 第 4 章 安裝說明 ....................6 4.1 安裝說明... -
Page 3: 版 權 資 訊
版 權 資 訊 版權所有© Lumens Digital Optics Inc.保留所有權利。 Lumens 為 Lumens Digital Optics Inc.正進行註冊的商標。 若未獲得 Lumens Digital Optics Inc.之書面同意，不得以任何方式複製、重製、或傳送本檔， 除非因為購買本產品可複製本檔當備份。 為了持續改良產品，謹此保留變更產品規格，恕不另行通知。本檔內之資訊可能變更，恕不另 行通知。 為完整解釋或描述本產品如何使用，其他產品或公司的名稱可能會出現在本手冊中，因此沒有 侵權之意。 免責聲明：對於本檔可能之技術或編輯錯誤或遺漏；提供本檔、使用或操作本產品而產生意外 或關連性的損壞，Lumens Digital Optics Inc. 恕不負責。 繁體中文 - 2... -
Page 4: 第 1 章 安全指示
第 1 章 安全指示 請務必遵循下列安全指示使用本產品： 操作 請依本產品建議的操作環境下使用，勿在水邊或熱源邊使用 請勿將本產品傾斜或置於不穩定的推車、台面、或桌面上。 操作插頭時，請清除插頭上灰塵，切勿將本產品使用於多孔插頭，以免產生火花或火災。 請勿堵塞本產品外殼的溝槽或開孔，因其有通風及避免本產品過熱。 請勿自行開啟或移除外蓋，因可能產生觸電或其他危險，維修服務請洽合格服務人員。 如有下列情形，請將本產品的電源拔除，並洽合格服務人員進行維修服務： 電源線有磨損或損壞時。 本產品遭液體、雨、或水濺濕時。 安裝 基於安全性考量，請確認購買的標準吊掛架符合 UL 或 CE 安全認可，並且由代理商認可的技術人員進行安裝。 存放 請勿將本產品的電線置於容易踐踏之處，以免磨損或損壞電線或插頭。 雷雨期間或長時間不用本產品時，請將電源插頭拔下。 請勿將本產品或配件置於震動或發熱的物體上。 清潔 清潔前請將所有接線拔下，使用乾燥的布擦拭表面，切勿使用酒精或揮發性溶劑擦拭。 電池（若產品、配件含有電池） 更換電池時，請僅使用相同或同類型電池 丟棄電池或產品時，請依國家地區相關指示丟棄舊電池或產品 安全措施 此標誌表示裝置內含危險電壓，可能造成電擊危 此標誌表示使用手冊內含本裝置之重要操作及維 險。請勿擅自開蓋，機內無供客戶維修的零件，僅 修指示。 專業人員可進行維修。 FCC 警告 This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. -
Page 5: 第 2 章 配件清單
第 2 章 配件清單 安裝說明 遙控器 VC-B11U USB 線(USB 3.0 Type A to Type C) 繁體中文 - 4... -
Page 6: 第 3 章 產品功能介紹

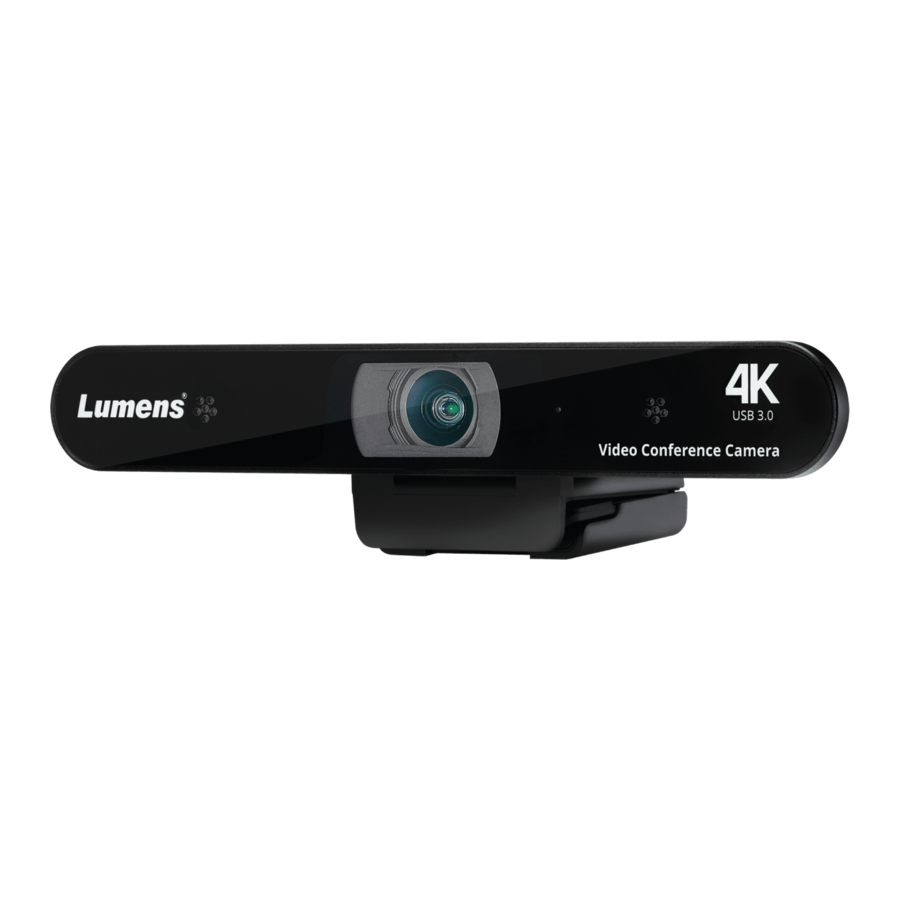

第 3 章 產品功能介紹 3.1 產品說明 正面 側面 底部 項目 功能說明 鏡頭模組 850 萬畫素，4K 廣角鏡頭 LED 指示燈 使用 USB 輸出影像時顯示藍燈，未使用時不亮燈 麥克風 進行拍攝時收音 USB 3.0 Type C 連 連接電腦供電與傳輸影像使用 接埠 腳架鎖孔 1/4”鎖孔，用於固定攝像機 3.2 系統需求 Windows 系統：Windows 7 以上 Chrome 系統 ... -
Page 7: 第 4 章 安裝說明
第 4 章 安裝說明 4.1 安裝說明 我想要將攝影機安裝於螢幕上 4.1.1 將 VC-B11U 攝像機放至螢幕上方，透過調整 支架將其穩固安裝在螢幕上。 機器尺寸 4.1.2 長 x 寬 x 高 ： 不包含底座支架 : 30mm × 210mm × 35mm (1.2 ×8.3 ×1.4 " " " 包含底座支架 : 47.4mm × 210mm × 73.6mm (1.9 ×8.3... -
Page 8: 連接裝置
4.2 連接裝置 軟體視訊會議---連接 PC 4.2.1 USB 線 將 USB 線一端連接至攝像機，另一端連接至電腦上，VC-B11U 驅動程式將自動安裝於 電腦。 連接觸控電視/觸控螢幕 4.2.2 USB 線 可於 App 商店下載觸控電視搭配之視訊軟體進行操作。 繁體中文 - 7... -
Page 9: 第 5 章 遙控器按鍵說明
第 5 章 遙控器按鍵說明 項目 說明 數字鍵 1~6 載入該組 Preset 儲存之位置 指定 ID(1~6)，儲存目前位置資料 Preset 指定 ID(1~6)，清除該位置資料 Reset 放大及縮小影像 Zoom + / - 短按：畫面回到最廣角端 Home 長按 3 秒：回復為出廠設定 ,,, 移動鏡頭 Pan Right 調整畫面向右方向 Pan Left 調整畫面向左方向 Tilt Up 調整畫面向上方向 Tilt Down 調整畫面向下方向... -
Page 10: 第 6 章 常用功能說明
第 6 章 常用功能說明 6.1 我要控制攝像機 1. 使用遙控器控制 VC-B11U。 2. 可利用 USB PTZ Camera Controller 軟體進行操控。 <說明> 請至 Lumens 網站下載軟體及 USB PTZ Camera Controller 手冊。 6.2 我要使用 Skype 進行視訊會議 參考第 4 章 安裝說明完成 VC-B11U 及電腦連接，打開 Skype ，選擇聯絡人，按下 ，即可開始 視訊。 如未能使用，請參考以下步驟設定攝像機：... -
Page 11: 第 7 章 常見問題排除
本章說明使用 VC-B11U 時常遭遇的問題，提供建議解決方案，仍無法解決問題時，請洽經銷商或 服務中心。 編號 問題 解決方法 1. 更換 USB 線材確認是否線材故障。 VC-B11U 無影像輸出 2. 確認電腦或設備是否偵測 VC-B11U 攝像機並正確連接。 1. 請確認 VC-B11U 已連接電腦，並已開啟視訊軟體。 遙控器無法操作 VC-B11U 2. 請確認 VC-B11U LED 燈號，機器若接收遙控器信號正常， LED 燈號會顯示閃爍。 VC-B11U 默認輸出解析度為 1920x1080，請至連接的視訊 VC-B11U 輸出解析度低 軟體設定，調整視訊輸出解析度。 <說明>部分視訊軟體可能無提供解析度變更, 如 Skype 繁體中文 - 10...
