- Page 2 EM-260 ENTERTAINMENT MIXER 6-Kanal-Mikrofon-Line-Mischer • 6 Eingänge (3 x Mic/Line und 3 x Line) zum Mischen auf 1 Stereo-Ausgang • Ideal z. B. für Karaoke, bei denen Mikrofone mit CDs gemischt werden sollen • 3 Mono-Eingangskanäle Mikrofon/Line (XLR, sym.), umschaltbar •...
-
Page 3: Table Of Contents
Inhaltsverzeichnis 1 EINFÜHRUNG ..............................4 2 SICHERHEITSHINWEISE ..........................4 3 BESTIMMUNGSGEMÄSSE VERWENDUNG ....................6 4 BEDIENELEMENTE UND ANSCHLÜSSE ....................7 5 INBETRIEBNAHME ............................9 Anschlüsse herstellen ............................ 9 Grundeinstellung ............................9 Phantomspeisung zuschalten ........................10 6 REINIGUNG UND WARTUNG ........................10 Sicherungswechsel/Spannungswahl ...................... -
Page 4: Einführung
EINFÜHRUNG Wir freuen uns, dass Sie sich für ein Produkt von OMNITRONIC entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. Bitte bewahren Sie diese Bedienungsanleitung für weiteren Gebrauch auf. - Page 5 Netzstecker Den Netzstecker immer als letztes einstecken. Der Netzstecker muss dabei gewaltfrei eingesetzt werden. Achten Sie auf einen festen Sitz des Netzsteckers. Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit feuchten Händen an! Feuchte Hände können tödliche Stromschläge zur Folge haben.
-
Page 6: Bestimmungsgemässe Verwendung
BESTIMMUNGSGEMÄSSE VERWENDUNG Mit dem Entertainment Mixer EM-260 können drei Stereo-Signale und drei Mono-Signale mit Mikrofon- oder Line-Pegel auf einen Stereo-Ausgang gemischt werden. Spannungsversorgung Dieses Produkt ist für den Anschluss an 115/230 V, 50/60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Die Belegung der Anschlussleitungen ist wie ist folgt: Leitung International... -
Page 7: Bedienelemente Und Anschlüsse
BEDIENELEMENTE UND ANSCHLÜSSE Frontseite Netzschalter Drücken Sie den Netzschalter, um das Gerät ein- und auszuschalten. Die Betriebsanzeige zeigt den eingeschalteten Zustand des EM-260 an. Betriebsanzeige POWER Masterregler Lautstärkeregler für den Masterausgang LEFT/RIGHT OUT. Klangregler 2-Band Equalizer für den Masterausgang: TREBLE = Höhen und BASS = Bässe. Lautstärkeregler LEVEL 1-3 Lautstärkeregler für die Stereo-Kanäle 1-3. - Page 8 Rückseite Mono-Eingänge XLR-Buchsen für die Mono-Kanäle MIC 1-3 zum Anschluss von Mikrofonen bzw. Geräten mit Line- Pegel. Eingangsumschalter MIC/LINE Umschalter für die Mono-Eingänge MIC 1-3 • Taste ungedrückt: Eingang auf Mikrofonpegel geschaltet • Taste gedrückt: Eingang auf Line-Pegel geschaltet DIP-Schalter Mit diesen Schaltern können Sie für jede XLR-Buchse getrennt eine 12-V-Phantomspeisung zuschalten.
-
Page 9: Inbetriebnahme
INBETRIEBNAHME Rackinstallation Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es in Ihrem Rack. Für den Einbau in ein 19"-Rack (483 mm) wird 1 HE benötigt. Achten Sie bei der Standortwahl des Geräts darauf, dass die warme Luft aus dem Rack entweichen kann und genügend Abstand zu anderen Geräten vorhanden ist. -
Page 10: Phantomspeisung Zuschalten
Phantomspeisung zuschalten Um phantomgespeiste Mikrofone betreiben zu können, lässt sich für jeden Mikrofoneingang getrennt eine 12- V-Phantomspeisung zuschalten. Stellen Sie dazu den entsprechenden DIP-Schalter in die Position ON. Achtung! Schalten Sie Phantomspeisung nur zu für Mikrofone, die diese Phantomspeisung benötigen. Im Zweifelsfall wenden Sie sich bitte an den Mikrofonhersteller. -
Page 11: Technische Daten
TECHNISCHE DATEN EM-260 Spannungsversorgung: 115/230 V AC, 50/60 Hz ~ Gesamtanschlusswert: 35 W Eingänge MIC 1-3: Max. Eingangspegel: -14 dB Eingänge LINE 1-3: Stereo-Cinch Max. Eingangspegel: 24 dB RETURN: 6,3-mm-Stereo-Klinke Ausgänge: MASTER: 6,3-mm-Stereo-Klinke REC: Stereo-Cinch SEND: 6,3-mm Klinke Klangregelung: Höhen: -12 dB bis +12 dB/ 10 kHz Bässe: -12 dB bis +12 dB/ 100 Hz... -
Page 12: Introduction
INTRODUCTION Thank you for having chosen an OMNITRONIC product. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. Please keep this manual for future needs. - Page 13 Power Cord Always plug in the power plug least. The power plug must always be inserted without force. Make sure that the plug is tightly connected with the outlet. Never let the power cord come into contact with other cables! Handle the power cord and all connections with the mains with particular caution! Never touch them with wet hands, as this could lead to mortal electrical shock.
-
Page 14: Operating Determinations
OPERATING DETERMINATIONS The entertainment mixer EM-260 allows for mixing three stereo signals and three mono signals with microphone or line level to a stereo output. Power This product is allowed to be operated with an alternating current of 115/230 V, 50/60 Hz and was designed for indoor use only. -
Page 15: Operating Elements & Connections

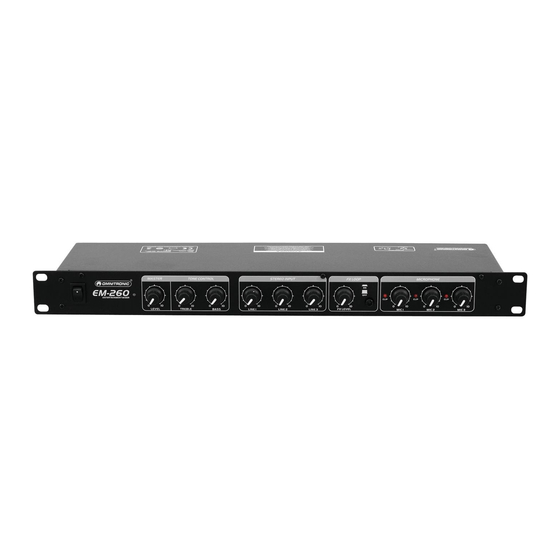

OPERATING ELEMENTS & CONNECTIONS Front Panel Power on/off Press this button to turn the unit on and off. The power indicator lights up when the EM-260 is powered on. POWER LED Master control Level control for the master output LEFT/RIGHT OUT. Tone controls 2-band equalizer for the master output: HIGH and LOW. - Page 16 Rear Panel Mono inputs XLR jacks for the mono channels MIC 1-3 for connecting microphones or units with line level. Input selector MIC/LINE Selector switch for the mono inputs MIC 1-3. • button not pressed: input switched to microphone level •...
-
Page 17: Setting Into Operation
SETTING INTO OPERATION Rack Installation Install the unit on a plane surface or in your rack. For 19" (483 mm) rack installation, 1 unit is required. When mounting the unit into the rack, please make sure that there is enough space around the unit so that the heated air can be passed on. -
Page 18: Switching On Phantom Power
Switching on Phantom Power In order to operate phantom-powered microphones, it is possible to switch on a 12 V phantom power separately for each microphone input. To switch on phantom power, set the corresponding dip switch to position ON. Caution! Only switch on phantom power for microphones that require phantom power. If in doubt, please contact your microphone manufacturer. -
Page 19: Technical Specifications
TECHNICAL SPECIFICATIONS EM-260 Power supply: 115/230 V AC, 50/60 Hz ~ Power consumption: 35 W Inputs MIC 1-3: XLR/6.3 mm jack Max. input level: -14 dB Inputs LINE 1-3: stereo RCA Max. input level: 24 dB RETURN: 6.3 mm stereo jack Outputs: MASTER: 6.3 mm stereo jack... - Page 20 © © © © OMNITRONIC 201 OMNITRONIC 2015 5 5 5 OMNITRONIC 201 OMNITRONIC 201 Technische Änderungen und Irrtum vorbehalten. Every information is subject to change without prior notice. 00092300.DOCX Version 1.3...
