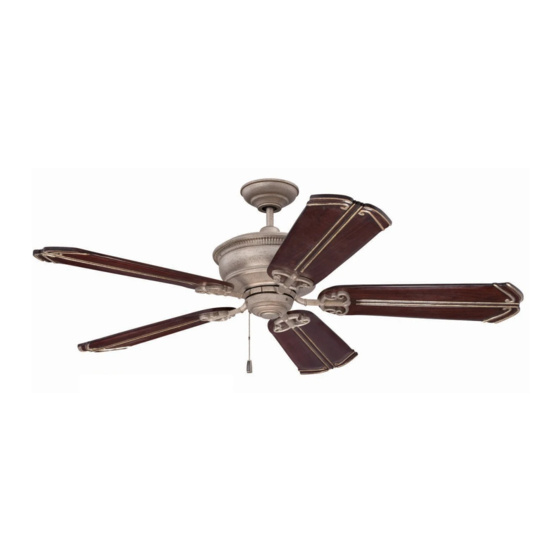

Craftmade Monaghan MGN52AO Installation Manual

Hide thumbs

Table of Contents

Available languages

Quick Links

Download this manual

Monaghan

Installation Guide

For models:

MGN52AO

MGN52OBG

MGN52TS

E192641

net weight of fan: 21.52 lb (9.76 kg)

READ THESE INSTRUCTIONS AND

SAVE THEM FOR FUTURE USE

Need help?

Do you have a question about the Monaghan MGN52AO and is the answer not in the manual?

Questions and answers

Summary of Contents for Craftmade Monaghan MGN52AO

Page 1: Table Of Contents
READ THESE INSTRUCTIONS AND SAVE THEM FOR FUTURE USE Monaghan Installation Guide For models: MGN52AO MGN52OBG Table of Contents: MGN52TS Safety Tips. pg. 1 Unpacking Your Fan. pg. 2 Parts Inventory. pg. 2 Installation Preparation. pg. 3 Hanging Bracket Installation. pg. 3 Fan Assembly.
Page 2: Safety Tips
SAFETY TIPS. WARNING: To reduce the risk of electrical shock, turn off the electricity to the fan at the main fuse box or circuit panel before you begin the fan installation or before servicing the fan or installing accessories. READ ALL INSTRUCTIONS AND SAFETY INFORMATION CAREFULLY BEFORE INSTALLING YOUR FAN AND SAVE THESE INSTRUCTIONS.
Page 3: Unpacking Your Fan
1. Unpacking Your Fan. Carefully open the packaging. Remove items from Styrofoam inserts. Remove motor housing and place on carpet or Styrofoam to avoid damage to finish. Do not discard fan carton or Styrofoam inserts should this fan need to be returned for repairs.
Page 4: Installation Preparation
3. Installation Preparation. blade edge To prevent personal injury and damage, ensure that the hanging location allows the inches 7 feet (76cm) blades a clearance of 7ft. (2.13m) from the (2.13m) floor and 30in. (76cm) from any wall or obstruction. 12ft.
Page 5: Fan Assembly. Pgs
5. Fan Assembly set screw stop pin Remove hanging ball from downrod provided by loosening set screw on hanging ball. Lower hanging hanging ball ball and remove stop pin and then slide hanging ball off of the downrod. [Refer to diagram 1.] diagram 1 Loosen yoke set screws and nuts at top of motor housing.
Page 6: Wiring
5. Fan Assembly. (cont.) safety cable loop wood ceiling joist With the hanging bracket secured to the outlet box and able to support the fan, you are now ready to hang your wood screw fan. Grab the fan firmly with two hands. Slide downrod and washer through opening in hanging bracket and let hanging ball rest on the hanging bracket.
Page 7: Canopy Assembly
7. Canopy Assembly. hanging Locate 2 screws on underside of hanging bracket bracket and remove screw closest to the open end of the hanging bracket. Partially loosen the other screw. screw Lift canopy to hanging bracket. Place rounded part of slotted hole in canopy over loosened screw in hanging bracket and push up.
Page 8: Switch Housing Assembly
motor housing 9. Switch Housing Assembly. Remove 3 screws from outer edge of switch housing plate (save screws for later use). Remove 1 screw from fitter plate on underside of motor and partially loosen the other 2 screws. fitter plate Align slotted holes in center of switch housing plate with loosened screws in fitter plate, allowing male plug from motor housing to...
Page 9: Light Kit*Assembly (Optional)
11. Light Kit Assembly (Optional). motor housing WARNING: Failure to disconnect power supply at main panel prior to light kit assembly may result in serious injury. IF YOU WISH TO USE YOUR FAN WITH A LIGHT KIT (sold separately), remove 3 screws from switch housing plate.
Page 10: Troubleshooting
Return fan, shipping prepaid, to either direction. Craftmade/Ellington. We will repair or ship you a 3. Check to be sure fan is wired properly. replacement fan, and we will pay the return shipping cost.
Page 11 LEER ESTAS INSTRUCCIONES Y GUARDARLAS PARA UTILIZACION FUTURA Monaghan Guía de instalación Para modelos: MGN52AO MGN52OBG MGN52TS Indice de materias: Sugerencias de seguridad. Pág. 1 Desempaquetado del ventilador. Pág. 2 Inventario de piezas. Pág. 2 Preparación para la instalación. Pág. 3 Instalación del soporte de montaje.
Page 12 SUGERENCIAS DE SEGURIDAD. ADVERTENCIA: Para evitar la posibilidad de una descarga eléctrica, desconectar la corriente en la caja de fusibles principal o el interruptor protector antes de iniciar la instalación del ventilador o antes de repararlo o instalar accesorios. LEER TODAS LAS INSTRUCCIONES E INFORMACIÓN DE SEGURIDAD CUIDADOSAMENTE ANTES DE INSTALAR SU VENTILADOR Y GUARDAR ESTAS INSTRUCCIONES.
Page 13 1. Desempaquetado del ventilador. Abrir el empaque cuidadosamente. Sacar los artículos del embalaje. Sacar el motor y ponerlo en una alfombra o en el embalaje para evitar rayar el acabado. Guardar la caja de cartón o el empaquetamiento original en caso de que tenga que mandar el ventilador para alguna reparación.
Page 14 3. Preparación para la instalación. borde del aspa Para prevenir daño corporal y otros daños, estar seguro 76cm de que el lugar en donde va a colgar el ventilador le permite un espacio libre de 2,13m (7 pies) entre las 2,13m pulg.) (7 pies)
Page 15 5. Ensamblaje del ventilador. perno tornillo de tope de fijación Quitar la bola que sirve para colgar del tubo, aflojando el tornillo de fijación de la bola que sirve para colgar. Bajar la bola que sirve para colgar y sacar el perno del tope y luego bola que sirve para deslizar la bola que sirve para colgar del tubo.
Page 16 bucle del cable de seguridad 5. Ensamblaje del ventilador. (cont.) viga de madera Ya que esté sujetado el soporte de montaje a la caja de salida y capaz de apoyar el ventilador, usted está listo para colgar el tornillo para ventilador.
Page 17 7. Colocación de la cubierta decorativa. soporte de Localizar los 2 tornillos en la parte inferior del soporte de montaje montaje y quitar el tornillo que está localizado más cerca del extremo abierto del soporte de montaje. Aflojar parcialmente el otro tornillo. Elevar la cubierta decorativa tornillo hasta el soporte de montaje.
Page 18 9. Instalación de la caja de encendido. bastidor del motor Quitar los 3 tornillos en el borde exterior de la placa de la caja de encendido (guardarlos para uso más adelante). Quitar 1 tornillo de la placa de conexión en la parte placa de inferior del motor y aflojar los otros 2 tornillos.
Page 19 11. Instalación del juego de luz (opcional). bastidor del motor ADVERTENCIA: El no desconectar el suministro de fuerza eléctrica en el panel principal antes de instalar el juego de luz puede causar lesiones graves. SI DESEA UTILIZAR EL VENTILADOR CON JUEGO DE LUZ (a la venta por separado), quitar los 3 tornillos de la placa de la caja de encendido.
Page 20 3. Verificar que se hizo correctamente la conexión de Craftmade/Ellington pagará los gastos de envío de regreso. cables en la cubierta decorativa. GARANTIA LIMITADA DE 6 AÑOS hasta DE POR VIDA: 4.
