Helios Ventilatoren

MONTAGE- UND BETRIEBSVORSCHRIFT

INSTALLATION AND OPERATING INSTRUCTIONS

Kunststoffgehäuse ohne Brandschutz (Aufputz)

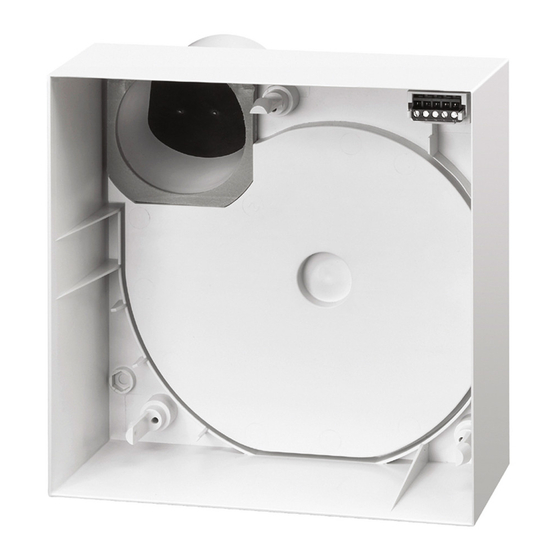

Plastic casing without fire protection

(surface-mounted)

ELS-GAP

mit Brandschutz-Absperrelement (Aufputz)

with fire protection shutter (surface-mounted)

ELS-GAPB

Table of Contents

Chapters

Summary of Contents for Helios ELS-GAP

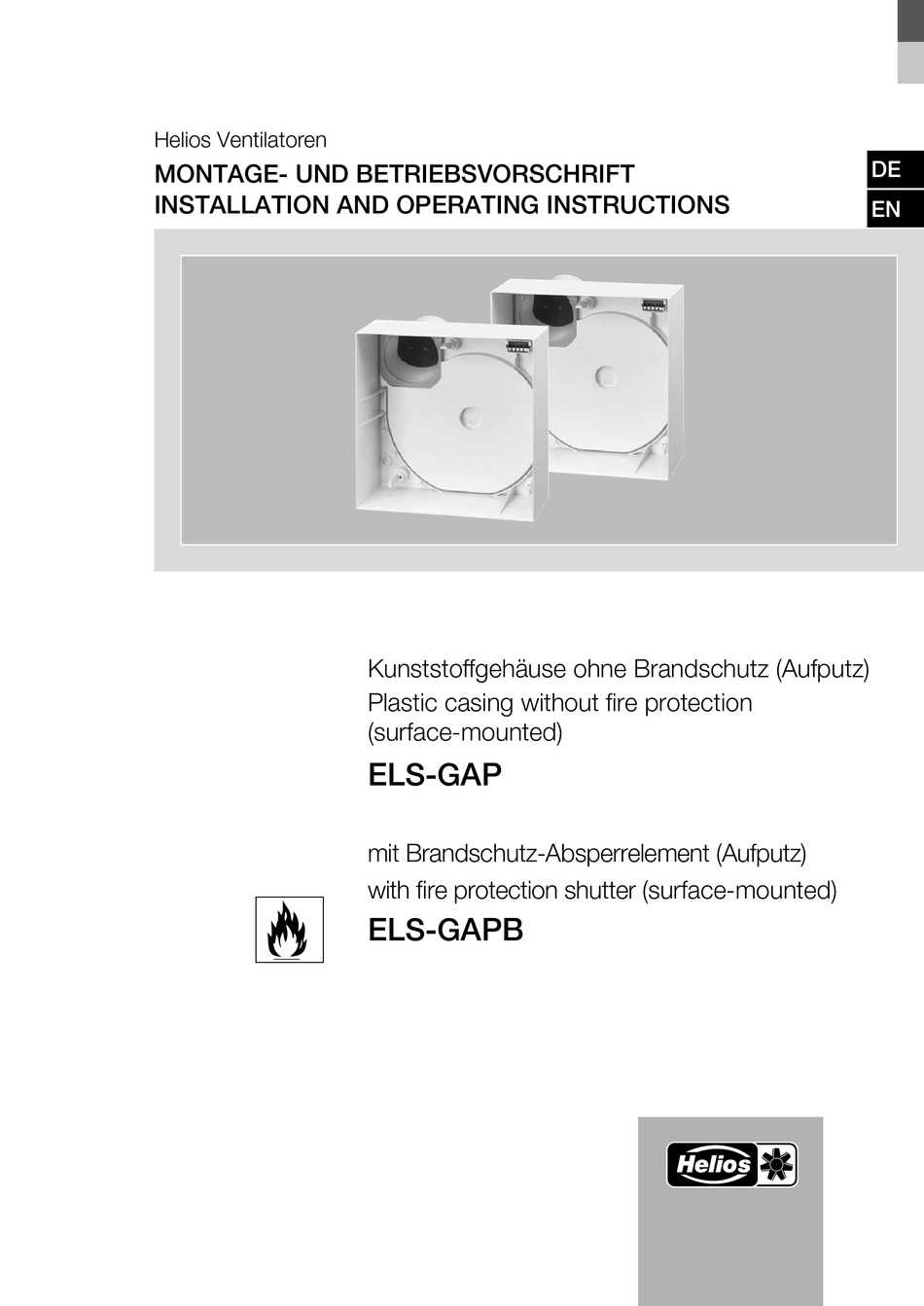

Page 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT INSTALLATION AND OPERATING INSTRUCTIONS Kunststoffgehäuse ohne Brandschutz (Aufputz) Plastic casing without fire protection (surface-mounted) ELS-GAP mit Brandschutz-Absperrelement (Aufputz) with fire protection shutter (surface-mounted) ¬ ELS-GAPB...
Page 2: Table Of Contents
Aufputzgehäuse ELS-GAP montieren ........
Page 3: Typenübersicht Der Aufputzgehäuse
Montage- und Betriebsvorschrift Gehäuse-Typen ELS-GAP / ELS-GAPB KAPITEL 1 1 .0 Typenübersicht der Aufputzgehäuse ELS-GAP ELS-GAPB ¬ ELS-SCHNELLÜBERSICHT Aufputzgehäuse Aufputzgehäuse Kunststoff Brandschutz Best .Nr . 8127 Best .Nr . 8128 SEITE 5 SEITE 5 1 .1 ELS-Zubehör ELS-ARS ELS-ZNE Umbauset zum Einbau in Elektronischer Nachlauf- ELS-V .
Page 4: Wichtige Informationen
Wenn die nachfolgenden Ausführungen nicht beachtet werden, entfällt unsere Gewährleistung. Gleiches gilt für Haf- tungsansprüche an den Hersteller. Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten werden, ist nicht statthaft. Even tuell auftretende Schäden unterliegen nicht der Gewährleistung.
Page 5: Brandschutz
Länge der Ausblasleitung über 1,5 m und einer Geschosshöhe über 2,75 m erhöhte Druckverluste entstehen, die durch größeren Querschnitt der Hauptleitung ausgeglichen werden müssen. Zur Dimensionierung kann die Helios-ELS-Software eingesetzt werden. Erhältlich über die Helios Website: www .heli- osventilatoren .de.
Page 6: Lieferumfang / Verpackungseinheit
ö ù ë ë ò Aufputzgehäuse ELS-GAP mit elektrischer Steckverbindung ù Aufputzgehäuse ELS-GAPB mit Brandschutz-Absperrelement und mit elektrischer Steckverbindung ä Metallausblasstutzen mit selbsttätiger Rückschlagklappe und Absperrung bei Schmelzlotauslösung ë Kabeltülle ö ELS-ARS Umbauset, Ausblas rückseitig, in Gehäuse bis zur Endmontage aufbewahren, erst zur Endmontage Spiraleinsatz erforderlich ü...
Page 7: Einbaulage
Montage- und Betriebsvorschrift Gehäuse-Typen ELS-GAP / ELS-GAPB 4 .1 Einbaulage (nach links bzw. rechts 90° gedreht). Ventilgehäuse mit Rücksperrklappe um 90° drehen . Å In allen geänderten Einbaulagen muss das Wuchtgewicht aufgesteckt werden . ACHTUNG Ausblass rückseitig, 90° rechts ELS-GAP Ausblass rückseitig...
Page 8: Aufputzgehäuse Els-Gap Montieren
Montage- und Betriebsvorschrift Gehäuse-Typen ELS-GAP / ELS-GAPB 4 .2 Aufputzgehäuse ELS-GAP montieren Die Schraubenpositionen unter Zuhilfenahme des Gehäuses an der Wand anzeichnen oder abbohren und Dübel setzen. HINWEIS Gehäuse lotrecht ausrichten und alle drei Schrauben (bauseits) fest anziehen. Dabei ist zu beachten, dass das Ge- häuse nicht verzogen wird.
Page 9: Anschlussleitung (Aluflex-Schlauch Bzw. Stahlflex)
Montage- und Betriebsvorschrift Gehäuse-Typen ELS-GAP / ELS-GAPB 4 .4 Anschlussleitung (Aluflex-Schlauch bzw . Stahlflex) HINWEIS Biegeradius R > DN der Anschlussleitung beachten! Abb .9 Biegeradius R > DN Flexleitung (DN 80) auf Ausblasstutzen stecken und mit Flexband fest ver- binden.
Page 10: Schaltplan-Übersicht Für Els V
Montage- und Betriebsvorschrift Gehäuse-Typen ELS-GAP / ELS-GAPB 5 .0 Schaltplan-Übersicht für ELS V . . Ventilator-Serien . Das zutreffende Verdrahtungsschema für die vorgesehenen Ventilatoren bitte ankreuzen! V 60 SS-869 V 60/35 SS-871 V 100/35 SS-872 V 100/60 SS-873 V 100...
Page 11 Montage- und Betriebsvorschrift Gehäuse-Typen ELS-GAP / ELS-GAPB 5 .1 Schaltplan-Übersicht für ELS V . . Nachlauf nur bei großer Stufe ! Overrun time only for high speed ! Temporisation uniquement avec grande vitesse ! V 60/35 VN, VNC, VF 60/35...
Page 12: Schaltplanübersicht Für Els Ec
Montage- und Betriebsvorschrift Gehäuse-Typen ELS-GAP / ELS-GAPB 5 .2 Schaltplanübersicht für ELS EC . . Ventilator-Serien (zutreffendes Verdrahtungsschema für die vorgesehenen Ventilatoren bitte ankreuzen!) EC 40/20/60 SS-1477 1 2 3 L N 60 m³/h 40 m³/h 1 20 m³/h EC 100/35 N SS-1189...
Page 13 Montage- und Betriebsvorschrift Gehäuse-Typen ELS-GAP / ELS-GAPB EC 60 NC SS-1165 EC 60/15 NC SS-1462 EC 60/35 NC SS-1167 EC 100 NC SS-1166 1 2 3 L N 1 2 3 L N 1 2 3 L N 1 2 3 L N 60 m³/h...
Page 14 Montage- und Betriebsvorschrift Gehäuse-Typen ELS-GAP / ELS-GAPB EC 100/60 F SS-1175 EC 40/15/60 F SS-1463 EC 40/20/60 F SS-1464 EC 45/25/60 F SS-1465 1 2 3 L N 1 2 3 L N 1 2 3 L N 1 2 3 L N 100 m³/h...
Page 15 Montage- und Betriebsvorschrift Gehäuse-Typen ELS-GAP / ELS-GAPB EC 100/35 P SS-1180 EC 60/35 P SS-1179 1 2 3 L N 1 2 3 L N 100 m³/h b) deactivate automatic b) deactivate automatic c) room lighting 60 m³/h c) room lighting...
Page 16 Montage- und Betriebsvorschrift Gehäuse-Typen ELS-GAP / ELS-GAPB ELS EC . . mit Drehzahl-/Betriebsschalter DSEL 2, zweitourige mit Zeitfunktion 1 = kleine / low / petit 2 = mittlere / mid / moyenne 3 = große / high / grand EC 60/35 N, NC, F, P*...
Page 17 Montage- und Betriebsvorschrift Gehäuse-Typen ELS-GAP / ELS-GAPB...
Page 18 Install surface-mounted casing ELS-GAP ........
Page 19: Chapter 1 Els Quick Overview
Installation and Operating Instructions Fan casing types ELS-GAP / ELS-GAPB CHAPTER 1 1 .0 Type overview of surface-mounted casings ELS-GAP ELS-GAPB ¬ ELS QUICK OVERVIEW Surface-mounted casing Surface-mounted casing Plastic Fire protection Ref . no . 8127 Ref . no . 8128...
Page 20: Chapter 2 . General Installation And Operating Instructions
If the preceding instructions are not observed all warranty claims and accommodation treatment are excluded. This also applies to any liability claims extended to the manufacturer. The use of accessories not offered or recommended by Helios is not permitted. Potential damages are not liable for warranty.
Page 21: Fire Protection
The diameter of the main line can be determined from the dimensioning diagram (Helios main catalogue). In this respect, it should be noted that there are increased pressure losses for a discharge line length over 1.5 m and a floor height over 2.75 m, which must be compensated for with a larger main line cross-section.
Page 22: Chapter 3 Els Scope Of Delivery And Assembly
ù ë ë ò Surface-mounted casing ELS-GAP with electrical plug connection ù Surface-mounted casing ELS-GAPB with fire protection shutter and with electrical plug connection ä Metal discharge openings with automatic check valve and shut-off in case of fusible link triggering ë...
Page 23: Fitting Position
Installation and Operating Instructions Fan casing types ELS-GAP / ELS-GAPB 4 .1 Fitting position (turned left or right by 90°). Turn valve casing with backdraught shutter by 90° . ATTENTION Å The balancing weight must be applied in all modified fitting positions .
Page 24: Install Surface-Mounted Casing Els-Gap
Installation and Operating Instructions Fan casing types ELS-GAP / ELS-GAPB 4 .2 Install surface-mounted casing ELS-GAP Mark the screw positions on the wall using the casing or drill and insert dowels. NOTE Vertically align casing and tighten all three screws (on-site). It must be ensured that the casing is not warped. Wall unevenness must be evened out in the contact area.
Page 25: Connecting Duct (Aluflex Ducting Or Stahlflex)
Installation and Operating Instructions Fan casing types ELS-GAP / ELS-GAPB 4 .4 Connecting duct (Aluflex ducting or Stahlflex) Observe bending radius R > DN of the connection cable! NOTE Fig .9 Bending radius R > DN Connect flexible ducting (DN 80)
Page 26: Wiring Diagram Overview For Els V
Installation and Operating Instructions Fan casing types ELS-GAP / ELS-GAPB 5 .0 Wiring diagram overview for ELS V . . fan series . Please mark the relevant wiring diagram for the provided fans! V 60 SS-869 V 60/35 SS-871 V 100/35...
Page 27 Installation and Operating Instructions Fan casing types ELS-GAP / ELS-GAPB 5 .1 Wiring diagram overview for ELS V . . Nachlauf nur bei großer Stufe ! Overrun time only for high speed ! Temporisation uniquement avec grande vitesse ! V 60/35...
Page 28: Wiring Diagram Overview For Els Ec
Installation and Operating Instructions Fan casing types ELS-GAP / ELS-GAPB 5 .2 Wiring diagram overview for ELS EC . . fan series (Please mark the relevant wiring diagram for the provided fans!) EC 40/20/60 SS-1477 1 2 3 L N 60 m³/h...
Page 29 Installation and Operating Instructions Fan casing types ELS-GAP / ELS-GAPB EC 60 NC SS-1165 EC 60/35 NC SS-1167 EC 60/15 NC SS-1462 EC 100 NC SS-1166 1 2 3 L N 1 2 3 L N 1 2 3 L N...
Page 30 Installation and Operating Instructions Fan casing types ELS-GAP / ELS-GAPB EC 100/60 F SS-1175 EC 40/15/60 F SS-1463 EC 45/25/60 F SS-1465 EC 40/20/60 F SS-1464 1 2 3 L N 1 2 3 L N 1 2 3 L N 1 2 3 L N 100 m³/h...
Page 31 Installation and Operating Instructions Fan casing types ELS-GAP / ELS-GAPB EC 100/35 P SS-1180 EC 60/35 P SS-1179 1 2 3 L N 1 2 3 L N 100 m³/h b) deactivate automatic b) deactivate automatic c) room lighting 60 m³/h...
Page 32 Installation and Operating Instructions Fan casing types ELS-GAP / ELS-GAPB ELS EC . . with speed/operating switch DSEL 2, two-speed with timer function 1 = kleine / low / petit 2 = mittlere / mid / moyenne 3 = große / high / grand...
Page 33 Installation and Operating Instructions Fan casing types ELS-GAP / ELS-GAPB Notes:...
Page 34 Installation and Operating Instructions Fan casing types ELS-GAP / ELS-GAPB Notes :...
Page 35 Installation and Operating Instructions Fan casing types ELS-GAP / ELS-GAPB Notes :...
Page 36 Service und Information HELIOS Ventilatoren GmbH & Co · Lupfenstraße 8 · 78056 VS-Schwenningen HELIOS Ventilateurs · Le Carré des Aviateurs · 157 av. Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Tannstraße 4 · 8112 Otelfingen GB HELIOS Ventilation Systems Ltd.
