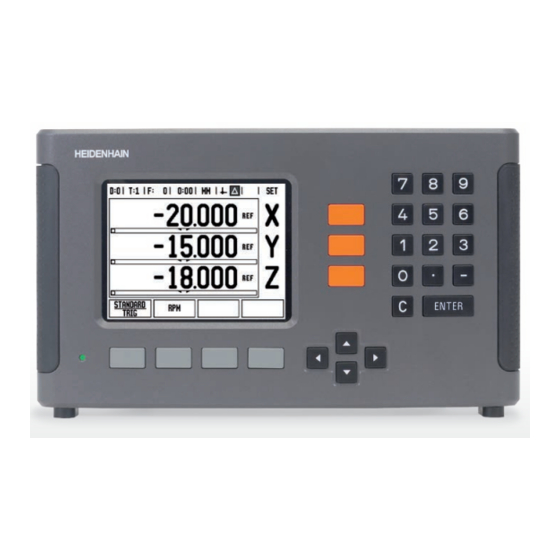

- Page 1 Austauschanleitung Ersatz für ND 780 Replacing Instructions Replacement for ND 780 06/2020...
- Page 2 Austauschanleitung................................3 Replacing Instructions............................... 13...
-
Page 3: Table Of Contents
Austauschanleitung Ersatz für ND 780 Inhalt Bedeutung der verwendeten Symbole Passendes Nachfolgegerät Austausch des ND 780 Prüfung nach Aufstellen bzw. Anbau des Nachfolgegeräts Einschalten und Bedienen des Nachfolgegeräts... -
Page 4: Bedeutung Der Verwendeten Symbole
Bedeutung der verwendeten Symbole Sicherheitshinweise Beachten Sie alle Sicherheitshinweise in dieser Austauschanleitung und in der Dokumentation Ihres Maschinenherstellers. Die Sicherheitshinweise sind wie folgt aufgebaut: Signalwort GEFAHR Art der Gefährdung Kollisionsgefahr Wenn Sie ..., dann ... Folge bei Nichtbeachtung Sichere Position Anleitung zum Vermeiden der Gefährdung In dieser Austauschanleitung finden Sie folgende Sicherheitshinweise: GEFAHR... - Page 5 Gefährdung voraussichtlich zu einem Sachschaden. Informationshinweise Beachten Sie die Informationshinweise in dieser Austauschanleitung für einen fehlerfreien und effizienten Einsatz Ihres HEIDENHAIN-Produkts. In dieser Austauschanleitung finden Sie folgende Informationshinweise: Dieses Symbol zeigt Ihnen, dass besondere Hinweise zu beachten sind.
-
Page 6: Passendes Nachfolgegerät
Passendes Nachfolgegerät Abhängig vom bisherigen Einsatz des ND 780 ID 520010-01 wird diese Numerische Anzeige durch folgendes Nachfolge- gerät ersetzt: Einsatz des ND 780 Nachfolger Applikationen mit Messwertausgabe (Datenübertragung); GAGE-CHEK 2013 1089181-01 Metrologie Fräsen/Drehen ohne IOB 49 ND 7013 1089178-01 Fräsen/Drehen mit IOB 49... -
Page 7: Austausch Des Nd 780
GEFAHR Zu tauschende Komponenten müssen stromlos sein Personenschaden durch Stromschlag Beim Tausch von Komponenten müssen diese grundsätzlich stromlos sein! Kabel kennzeichnen und ND 780 abbauen ND 780 mittels Netzschalter (auf der Rückseite) ausschalten Netzgerätestecker abziehen HINWEIS Keine Beschriftung vorhanden Verwechslungsgefahr Stecker, Kabel, Leitungen, Litzen etc., die Sie zur Fehlersuche oder zum Tausch von Geräten trennen, müssen... - Page 8 Austausch des ND 780 Kabel, Stecker etc. kennzeichnen und abziehen ND 780 abbauen Nachfolgegerät aufstellen bzw. anbauen HINWEIS Elektrostatische Entladung Beschädigung von Bauteilen ESD-Maßnahmen beachten! Nachfolgegerät aufstellen bzw. anbauen Adapterstecker ID 1089214-01 an den benötigten Messgeräte-Eingängen (X1, X2, X3) zwischenstecken...
- Page 9 Austausch des ND 780 Schnittstelle ND 780 ND 7013 ND 7013 GAGE- Hinweis CHEK 2013 Messgeräte X1, X2, X3 X1, X2, X3 Für die Umsetzung von Buchse auf Stift und für die Anpassung der Belegung ist jeweils der Adapterstecker ID 1089214-01 nötig...
- Page 10 Austausch des ND 780 Beachten Sie die jeweilige Installations- und Betriebsanleitung des Nachfolgegeräts. Diese HEIDENHAIN-Dokumente erhalten Sie über die Internetseite www.heidenhain.de. Erdung anschließen...
-
Page 11: Prüfung Nach Aufstellen Bzw. Anbau Des Nachfolgegeräts
Prüfung nach Aufstellen bzw. Anbau des Nachfolgegeräts DIN VDE 0113 Teil 1 / EN 60204-1 Gemäß DIN VDE 0113 Teil 1 / EN 60204-1 müssen nach dem Austausch einer Komponente folgende Prüfungen durch- geführt werden: Übereinstimmung der elektrischen Ausrüstung mit der technischen Dokumentation Durchgehende Verbindung des Schutzleitersystems Funktionsprüfung Legen Sie die Austauschanleitung in der Technischen Dokumentation der Maschine ab und vermerken Sie... -
Page 12: Einschalten Und Bedienen Des Nachfolgegeräts
Nachfolgegerät bedienen Der ND 7013 (I/O) bzw. GAGE-CHEK 2013 verfügt über eine andere Benutzeroberfläche als der ND 780. Außerdem wird das Nachfolgegerät mittels Touchscreen bedient. Informieren Sie sich mittels der Betriebsanleitung ND 7000 über die Bedienung des ND 7013 (I/O). - Page 13 Replacing Instructions Replacement for ND 780 Contents Meaning of the symbols used in this manual Suitable successor Replacement of the ND 780 Inspection after mounting the successor 10 Power-on and operation of the successor...
-
Page 14: Meaning Of The Symbols Used In This Manual
Meaning of the symbols used in this manual Safety precautions Comply with all safety precautions indicated in these Replacing Instructions and in your machine tool builder’s documentation The safety precautions have the following structure: Signal word DANGER Type of hazard Danger of collision If you ..., then ... - Page 15 Informational notes Observe the informational notes in these Replacing Instructions to ensure reliable and efficient operation of your HEIDENHAIN product. In these instructions, you will find the following informational notes: This symbol indicates that special information must be observed.
-
Page 16: Suitable Successor
Suitable successor Depending on the previous use of the ND 780 ID 520010-01, this numerical display is replaced by the following succes- sor: Use of the ND 780 Successor Applications with measured value output (data transfer); GAGE-CHEK 2013 1089181-01 metrology... -
Page 17: Replacement Of The Nd 780
When you exchange components, they must always be disconnected from power! Labeling the cables and dismounting the ND 780 Use the power switch (on the rear side) to switch off the ND 780 Disconnect the connector of the power supply unit... - Page 18 Replacement of the ND 780 Label and disconnect the cables, connectors, etc. Dismount the ND 780 Mounting the successor NOTICE Electrostatic discharge Damage to components Observe the ESD precautions! Mount the successor Connect the adapter connector ID 1089214-01 to the respective encoder inputs (X1, X2, X3)
- Page 19 Replacement of the ND 780 Interface ND 780 ND 7013 ND 7013 GAGE- Note CHEK 2013 Encoders X1, X2, X3 X1, X2, X3 The adapter connector ID 1089214-01 is required for adapting female to male and for adjusting the assignment...
- Page 20 Replacement of the ND 780 Please observe the respective installation and operating instructions of the successor. You can find these HEIDENHAIN documents on our website www.heidenhain.de. Connect the grounding...
-
Page 21: Inspection After Mounting The Successor
Inspection after mounting the successor DIN VDE 0113 part 1 / EN 60204-1 According to DIN VDE 0113 part 1 / EN 60204-1, the following must be inspected after a component has been replaced: Compliance of the electrical equipment with the technical documentation Continuous connection of the protective conductor system Functional test File the Replacing Instructions in the technical documentation of the machine and make a note of the... -
Page 22: Power-On And Operation Of The Successor
Use the power switch (on the rear side) to switch on the successor (ND 7013, ND 7013 I/O, GAGE-CHEK 2013) Operate the successor The ND 7013 (I/O) and GAGE-CHEK 2013 has another user interface than the ND 780. Additionally, the successor is operated via touch screen. - Page 24 DR. JOHANNES HEIDENHAIN GmbH Dr.-Johannes-Heidenhain-Straße 5 83301 Traunreut, Germany +49 8669 31-0 +49 8669 32-5061 E-mail: info@heidenhain.de Technical support +49 8669 32-1000 Measuring systems +49 8669 31-3104 E-mail: service.ms-support@heidenhain.de NC support +49 8669 31-3101 E-mail: service.nc-support@heidenhain.de ...
