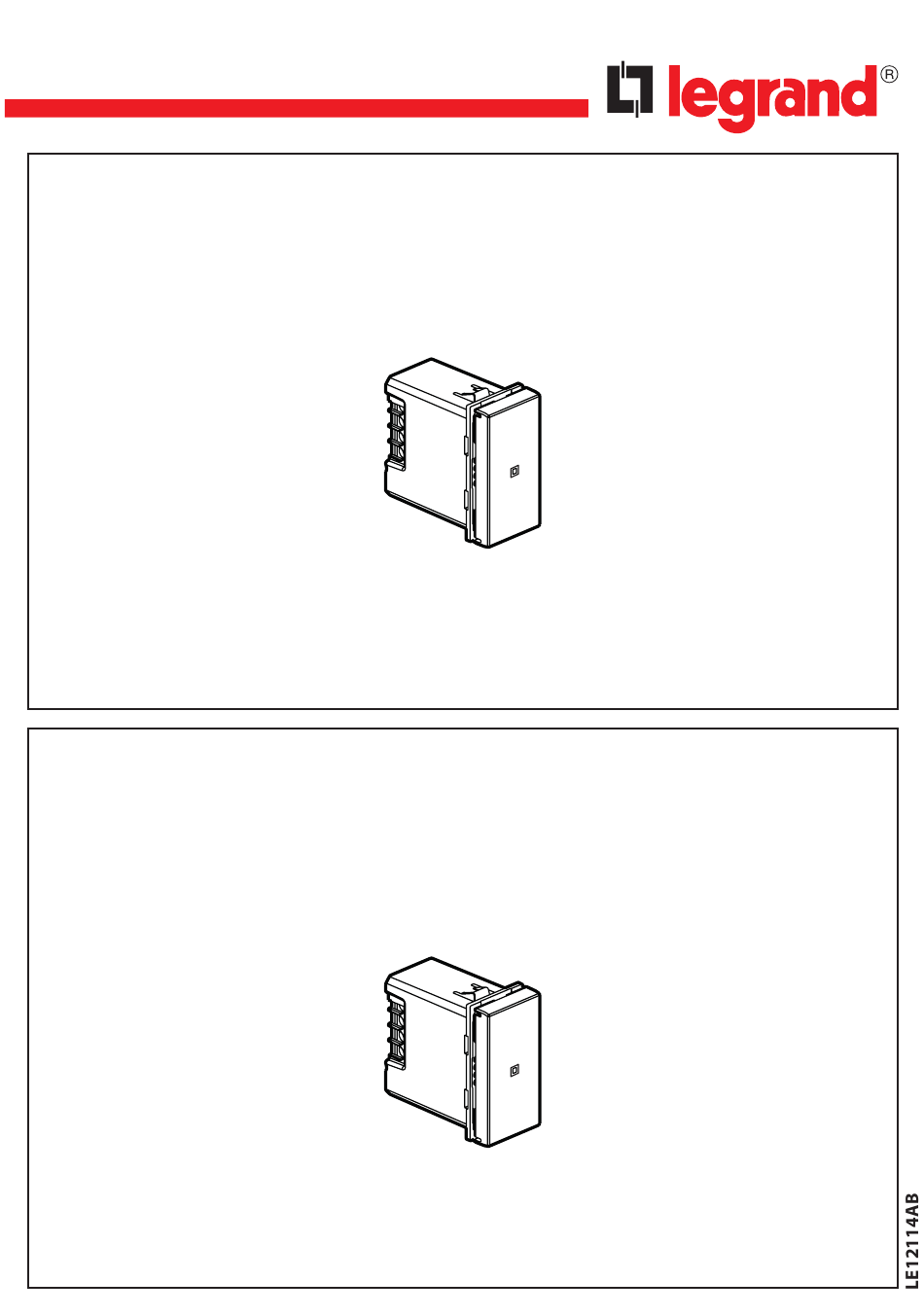

Micromodule pour VMC 2 vitesses
0 677 66
Ce micromodule VMC permet la commande du moteur de VMC 2 vitesses de votre logement.
Vous pouvez compléter ce pack avec les commandes sans fil pour VMC des gammes "... with
Netatmo" vendues séparément.
Composition :
Bande de fréquences : 2,4 à 2,4835 GHz
Niveau de puissance : < 100 mW
Avant de commencer : précautions de câblage
Pour installer ou remplacer un interrupteur de VMC 2 vitesses, utilisez uniquement le
produit :
x 1
Micromodule VMC
Micromodule pour VMC
2 vitesses
Advertisement
Related Manuals for LEGRAND 0 677 66
Summary of Contents for LEGRAND 0 677 66
- Page 1 Micromodule pour VMC 2 vitesses 0 677 66 Ce micromodule VMC permet la commande du moteur de VMC 2 vitesses de votre logement. Vous pouvez compléter ce pack avec les commandes sans fil pour VMC des gammes "... with Netatmo" vendues séparément.
-
Page 2: Caractéristiques
Caractéristiques + 50° C - 5° C 100-240 Vac 1 x 2,5 mm Moteur 50/60 Hz 2 x 1,5 mm 240 Vac max. 1 x 500 VA 100 Vac max. 1 x 270 VA Précaution impérative de sécurité Vérifiez l’absence de tension avant de procéder à... - Page 3 Installez le micromodule pour VMC Fils issus de l'interrupteur 7 mm Vérifiez l’absence (S'il existe) de tension avant de procéder à l’installation. N (neutre) = bleu Doit être installé L (phase) = tout sauf bleu et vert/jaune dans une boîte IP4X (terre) = vert/jaune Alimentez le micromodule pour VMC Rétablissez le courant Etape d'installation au disjoncteur général...
- Page 4 Démarrez la configuration du micromodule VMC Appuyez sur le bouton de configuration du Module Control ou au centre de la Commande générale sans fil Départ/Arivée jusqu'à ce que le voyant s'allume brièvement en vert, puis relâchez l'appui. Tous les voyants des produits câblés s'allument en vert fixe. >...
- Page 5 Pour associer la commande sans fil pour VMC à votre installation connectée, il est recommandé de suivre les instructions : - depuis l'application Legrand Home + Control (section Paramètre/Ajout de nouveau produit) - ou consulter les guides et notices d'utilisation sur legrand.fr www.legrand.fr/reference/067766...
-
Page 6: Déclaration Ue De Conformité Simplifiée
Ne pas ouvrir, démonter, altérer ou modifier l’appareil sauf mention particulière indiquée dans la notice. Tous les produits Legrand doivent exclusivement être ouverts et réparés par du personnel formé et habilité par Legrand. Toute ouverture ou réparation non autorisée annule l’intégralité des responsabilités, droits à... - Page 7 Micromodule for 2-speed fan 0 677 66 This ventilation micromodule is used to control the 2-speed ventilation motor in your home. You can complete this pack with “... with Netatmo” ventilation wireless switches, which are sold separately. Contents: Micromodule for 2-speed fan Frequency band: 2.4 - 2.4835 GHz...
- Page 8 Characteristics + 50° C - 5° C 100-240 Vac 1 x 2.5 mm Motor 50/60 Hz 2 x 1.5 mm 240 Vac max. 1 x 500 VA 100 Vac max. 1 x 270 VA Essential safety precaution Switch off the power at the main Make sure that the power switch...
- Page 9 Install the ventilation micromodule Wires from the ventilation 7 mm switch Make sure that the power (if there is one) is off before continuing with the installation. N (neutral) = blue Must be installed L (live) = any except blue and green/yellow in an IP4X box (earth) = green/yellow Supply the ventilation micromodule with power Turn the power back...
- Page 10 Start configuration of the ventilation micromodule Press the gateway power module configuration button or the middle of the Home/Away wireless master switch until the LED briefly lights up green, then release. All the LEDs on the wired products light up with a steady green light. Configure the ventilation micromodule The micromodule LED changes from a steady red light to a steady green light.
-
Page 11: Complete The Configuration
Install the ventilation wireless switch To pair the ventilation wireless switch with your connected installation, it is advisable to follow the instructions: - in the Legrand Home + Control application (Settings/Add a new product section) - or consult the user manual on legrand.com www.legrandoc.com/067766 LEGRAND - Pro and Consumer Service - BP 30076 87002 LIMOGES CEDEX FRANCE •... -
Page 12: Simplified Eu Declaration Of Conformity
Do not open up, dismantle, alter or modify the device except where specifically required to do so by the instructions. All Legrand products must be opened and repaired exclusively by personnel trained and approved by Legrand. Any unauthorised opening or repair voids all liability and replacement rights and guarantees.
