2. Presentazione del prodotto
2.1 Descrizione del prodotto

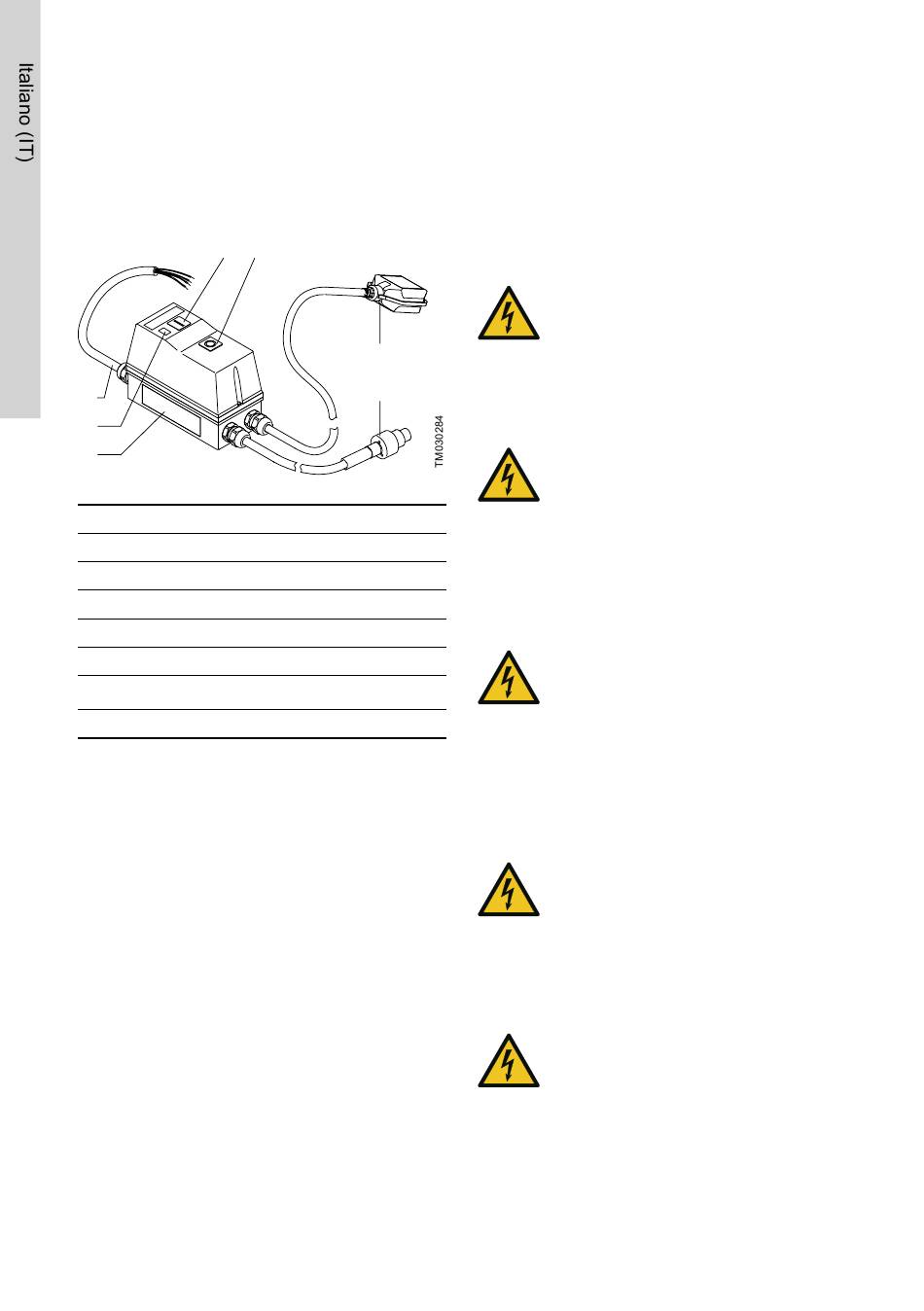

Il quadro di controllo è costituito da cavi e un armadio
contenente varie parti che consentono il controllo
della pompa collegata.
3
4
1
2
7
Pos. Descrizione
1 Cavo di rete
2 Spia luminosa, funzionamento
3 PulsanteStart
4 Pulsante, Stop/Reset
5 Interruttore a galleggiante
Cavo motore *
6
7 Targhetta di identificazione
* Vi sono tre tipi di cavi:
1) UNILIFT AP12, AP35 e AP50
2) UNILIFT AP35B e AP50B
3) UNILIFT APG.
2.2 Uso previsto
Il quadro di controllo è progettato per la protezione e
l'avvio/arresto dei seguenti tipi di pompe trifase:
• UNILIFT AP12
• UNILIFT AP35
• UNILIFT AP50
• UNILIFT AP35B
• UNILIFT AP50B
• UNILIFT APG.
66
3. Requisiti di installazione
Per la regolazione dell'interruttore a galleggiante,
consultare le istruzioni di installazione e
funzionamento della pompa.
4. Collegamento elettrico
5
6
AVVERTIMENTO
Scossa elettrica
Morte o gravi lesioni personali
‐
Prima di iniziare a lavorare sul prodot-
to, disinserire l'alimentazione.Assicu-
rarsi che l'alimentazione elettrica non
possa essere ripristinata accidental-
mente.
AVVERTIMENTO
Scossa elettrica
Morte o gravi lesioni personali
‐
Le installazioni permanenti devono es-
sere dotate di un interruttore differen-
ziale (RCB) con corrente di intervento
inferiore a 30 mA.
AVVERTIMENTO
Scossa elettrica
Morte o gravi lesioni personali
‐
Assicurarsi che la spina di alimentazio-
ne in dotazione con il prodotto sia con-
forme alle normative locali.
‐
Il sistema di collegamento del condut-
tore di messa a terra (PE) della spina
deve essere lo stesso di quello della
presa. In caso contrario, utilizzare un
adattatore adeguato, se consentito dal-
le normative locali.
AVVERTIMENTO
Scossa elettrica
Morte o gravi lesioni personali
‐
I cavi di alimentazione privi di spina de-
vono essere collegati a un dispositivo
di scollegamento dell'alimentazione in-
corporato nel cablaggio fisso secondo
le regole di cablaggio locali.
ATTENZIONE
Scossa elettrica
Lesioni personali lievi o moderate
‐
Verificare che la tensione e la frequen-
za di rete riportati sulla targhetta di
identificazione della pompa corrispon-
dano all'alimentazione elettrica su cui
verrà utilizzata.
