4. Elektrik bağlantısı
TEHLİKE
Elektrik çarpması
Ölüm veya ciddi yaralanma
‐
Ürün üzerinde çalışmaya başlamadan
önce elektrik beslemesini kapatın.
‐
Elektrik beslemesinin kazara açılmaya-
cağından emin olun.
TEHLİKE
Elektrik çarpması
Ölüm veya ciddi yaralanma
‐
Tesisata 30 mA'dan daha düşük dalgalı
akıma sahip bir kaçak akım rölesi
(RCD) takılmalıdır.
TEHLİKE
Elektrik çarpması
Ölüm veya ciddi yaralanma
‐
Ürünle birlikte verilen elektrik fişinin ye-
rel yönetmeliklere uygun olduğundan
emin olun.
‐
Fiş, elektrik prizi ile aynı koruyucu top-
raklama (PE) bağlantı sistemine sahip
olmalıdır. Sahip değilse, yerel düzenle-
meler izin veriyorsa, uygun bir adaptör
kullanın.
TEHLİKE
Elektrik çarpması
Ölüm veya ciddi yaralanma
‐
Fişi olmayan elektrik kabloları, yerel
kablolama kurallarına göre sabit kablo-
lara bağlı bir besleme bağlantısı kesme
cihazına bağlanmalıdır.
Tüm elektrik bağlantıları, uzman kişiler ta-
rafından yerel düzenlemelere uygun olarak
gerçekleştirilmelidir.
Yerel düzenlemelere bağlı olarak, pompa
farklı uygulamalar için portatif bir pompa
olarak kullanılacaksa pompanın en az 10
m uzunluğunda elektrik kablosuna sahip
olması gerekir.
300
Ürünün, kurulum sahasındaki voltaj ve frekans
değerlerine uygun olduğundan emin olun. Voltaj ve
frekans değerleri pompa etiketinde belirtilmiştir.
Pompa, harici bir ana şaltere bağlı olmalıdır. Pompa
şaltere yakın bir yere kurulmadıysa şalterin
kilitlenebilir türde olması gerekir.
Üç fazlı pompalar, diferansiyel röleye sahip harici bir
motor koruyucu devre kesiciye bağlanmalıdır. Motor
koruyucu devre kesicinin nominal akımı, pompa
etiketinde belirtilen elektrik verilerine uygun olmalıdır.
Üç fazlı pompaya bir seviye şalteri bağlanırsa motor
koruyucu devre kesici manyetik olarak
çalıştırılmalıdır.
Tek fazlı pompalarda termik aşırı yük koruması
bulunur ve ilave motor koruması gerektirmez.
Aşırı yüklenme durumunda motor otomatik
olarak durur. Motor normal sıcaklığa soğu-
duğunda otomatik olarak yeniden çalışır.

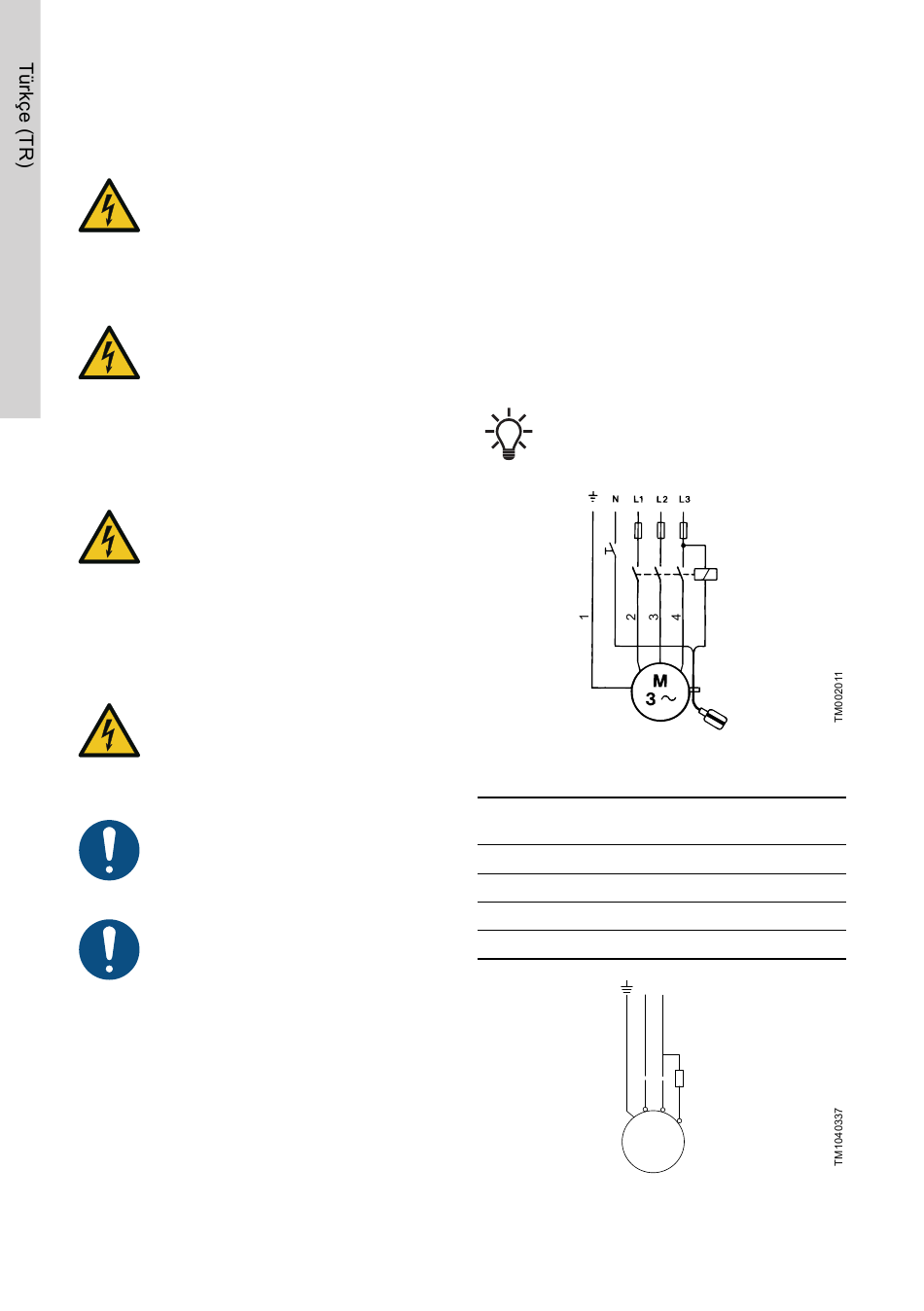

Bağlantı şeması
Ko-
Açıklama
num
1 Sarı ve yeşil
2 Gri
3 Kahverengi
4 Siyah
N L
1 2
M
1~
Bağlantı şeması
-
