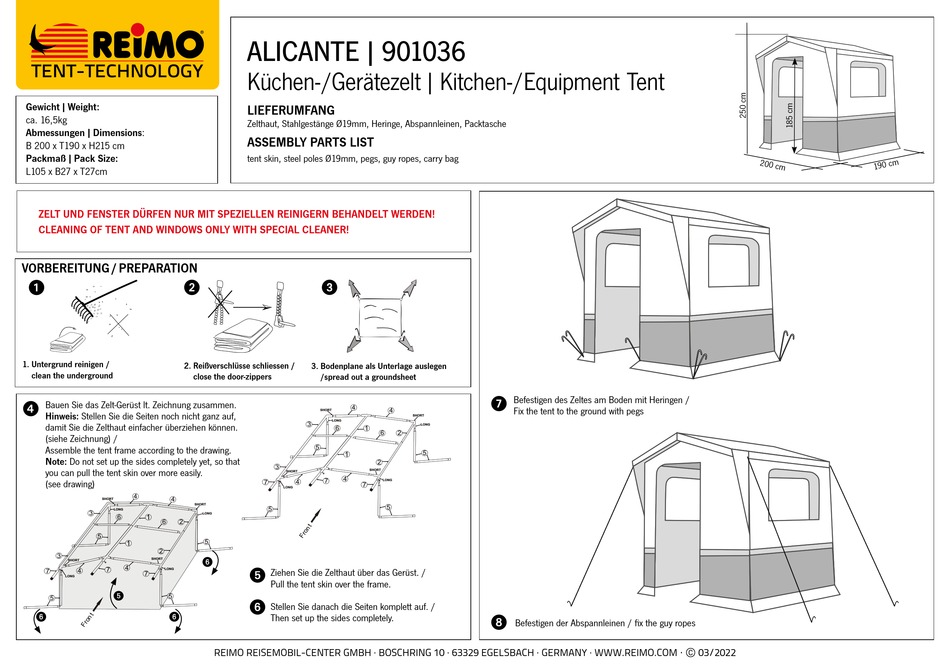

Reimo ALICANTE Quick Start Manual

Gewicht | Weight:
ca. 16,5kg
Abmessungen | Dimensions:
B 200 x T190 x H215 cm
Packmaß | Pack Size:
L105 x B27 x T27cm
ZELT UND FENSTER DÜRFEN NUR MIT SPEZIELLEN REINIGERN BEHANDELT WERDEN!
CLEANING OF TENT AND WINDOWS ONLY WITH SPECIAL CLEANER!
VORBEREITUNG / PREPARATION
1 2
1. Untergrund reinigen /
2. Reißverschlüsse schliessen /
clean the underground
close the door-zippers
Bauen Sie das Zelt-Gerüst lt. Zeichnung zusammen.
4
Hinweis: Stellen Sie die Seiten noch nicht ganz auf,
damit Sie die Zelthaut einfacher überziehen können.
(siehe Zeichnung) /
Assemble the tent frame according to the drawing.
Note: Do not set up the sides completely yet, so that
you can pull the tent skin over more easily.
(see drawing)
5
6 6
ALICANTE | 901036
Küchen-/Gerätezelt | Kitchen-/Equipment Tent
LIEFERUMFANG
Zelthaut, Stahlgestänge Ø19mm, Heringe, Abspannleinen, Packtasche
ASSEMBLY PARTS LIST
tent skin, steel poles Ø19mm, pegs, guy ropes, carry bag
3
3. Bodenplane als Unterlage auslegen
/spread out a groundsheet
6
5 Ziehen Sie die Zelthaut über das Gerüst. /
Pull the tent skin over the frame.
6
Stellen Sie danach die Seiten komplett auf. /
Then set up the sides completely.
REIMO REISEMOBIL-CENTER GMBH · BOSCHRING 10 · 63329 EGELSBACH · GERMANY · WWW.REIMO.COM
Befestigen des Zeltes am Boden mit Heringen /
7
Fix the tent to the ground with pegs
8
Befestigen der Abspannleinen / fix the guy ropes
·
© 03/2022
