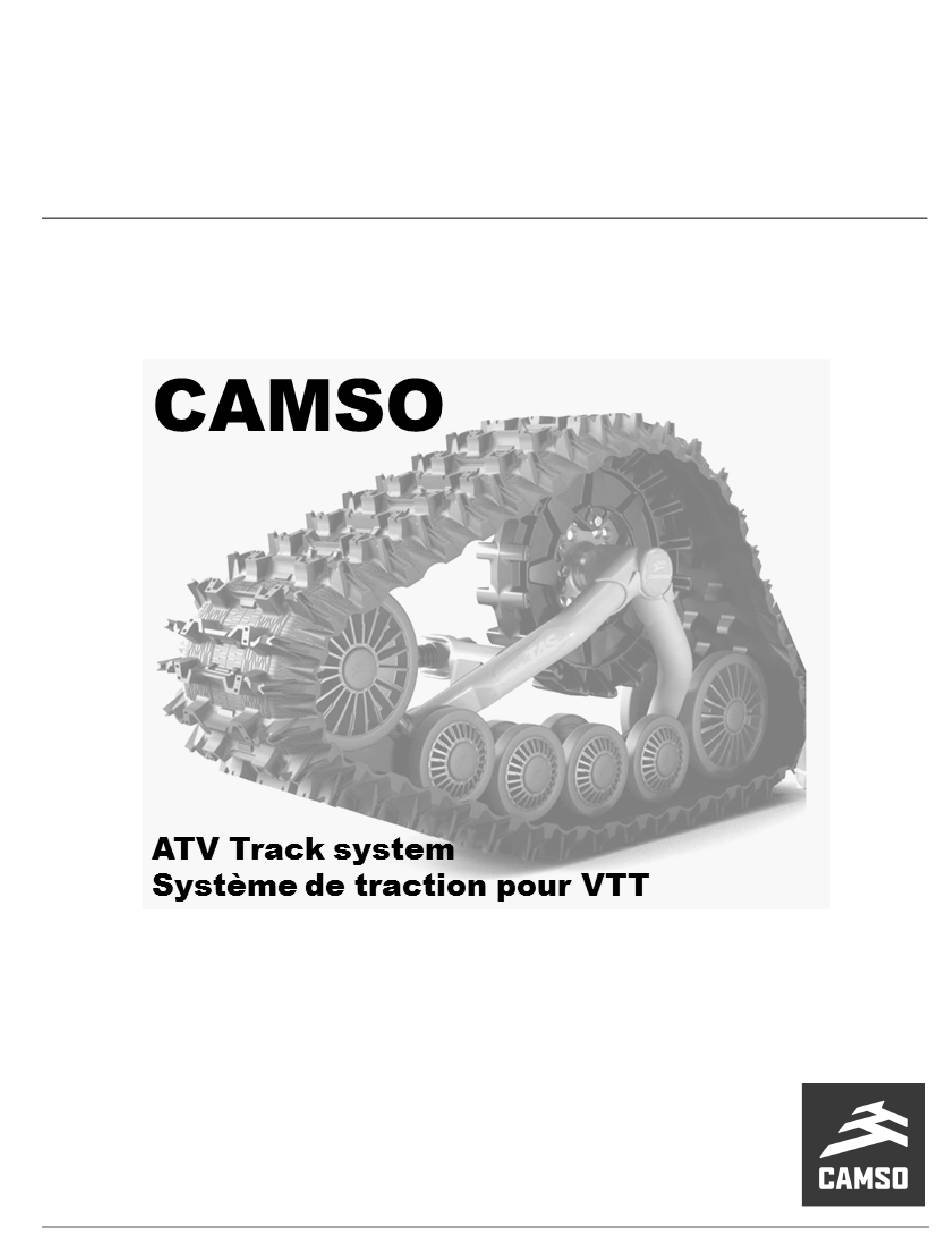

- Page 1 Installation Guidelines Directives d’installation Arctic Cat 5000-01-4400-MAN VERSION G...
-
Page 2: Please Read Carefully Each Part Of This Document As Well As The User Manual Prior To Assembling, Installing And Using The Track Systems
Camso inc. / sont des marques de Camso inc. ® ® All rights reserved. / Tous droits réservés. ©2022 Camso inc Printed in Canada / Imprimé au Canada... - Page 3 Page 3 Installation Guidelines / Directives d’installation FRONT ANCHOR BRACKET PARTS LIST / LISTE DE PIÈCES - ANCRAGE AVANT Figure 1 ITEM # PART # DESCRIPTION 1004-01-2065 FRONT BRACKET KIT / ENSEMBLE ANCRAGE AVANT ANTIROT. FRONT BRACKET - LH / ANCRAGE ANTIROTATION AVANT - GA ANTIROT.
- Page 4 HEX BOLT / BOULON HEX - HCS, M10-1.5X110, 8.8, ZP, DIN931 1071-10-0001 NYLON NUT / ÉCROU NYLON - NN, M10-1.5, 8, ZP, DIN982 WHEEL LUG NUT / ÉCROU DE ROUE ITEM # PART # DESCRIPTION 1178-10-X001 LUG NUT / ÉCROU DE ROUE - LN, M10-1.25X20, 8, ZP ©2022 Camso inc.
- Page 5 Page 5 Installation Guidelines / Directives d’installation VERIFICATION / VÉRIFICATION CAUTION: Before beginning the installation, ATTENTION : Avant de débuter l'installation, make sure that you have received all the assurez-vous d’avoir reçu toutes components included in the parts lists of the composantes incluses dans les listes de pièces preceding pages.
- Page 6 2. Identifier et placer chaque système de l’ensemble near the position indicated on the sticker affixed on de traction près de la position d’installation indiquée the frame. Refer to Figure 4. sur l’étiquette apposée au châssis. Voir la Figure 4. Figure 4 ©2022 Camso inc.
- Page 7 Page 7 Installation Guidelines / Directives d’installation REAR TRACK SYSTEMS / SYSTÈMES DE TRACTION ARRIÈRE 1. Using a lifting device, raise the rear of the 1. Au moyen d’un dispositif de levage, soulever vehicle and install appropriate stands. Ensure l’arrière du véhicule et installer des cales de that the vehicle is immobilized and safe to work sûreté.
- Page 8 NOTE: Serrer les écrous de roue au couple de serrage indiqué par le fabricant du véhicule. Figure 8 ©2022 Camso inc.
- Page 9 Page 9 Installation Guidelines / Directives d’installation 7. Attach the stabilizing rod (B) to the anchor 7. Fixer le bras stabilisateur (B) au boulon déjà bracket (A), using the spacer bushings (C), the installé sur l’ancrage de suspension (A) à l’aide flat washer (D) and nut (E).
- Page 10 NOTE: It is not possible to insert this bolt once the bracket is attached to the suspension arm. suspension avant. Voir la Figure 12. NOTE: Il est impossible d’insérer ce boulon une fois l’ancrage fixé au bras de suspension du véhicule. Figure 12 ©2022 Camso inc.
- Page 11 Page 11 Installation Guidelines / Directives d’installation 5. Position the bottom part of the anchor bracket 5. Positionner la partie inférieure de l’ancrage anti– (2-3) underneath the lower suspension arm. rotation (2-3) sous le bras de suspension Position the top part (4-5) over the suspension inférieur.
- Page 12 [52 lb•ft]. Refer to Figure 15. l’écrou autobloquant (E). Serrer à un couple de 70 N•m [52 lb•pi]. Voir la Figure 15. NOTE: Ensure that parts are assembled in the correct order. NOTE: S’assurer d’assembler les pièces dans l’ordre indiqué. Figure 15 ©2022 Camso inc.
- Page 13 Page 13 Installation Guidelines / Directives d’installation COMPLETION / COMPLÉTER L’INSTALLATION 1. Verify the suspension settings. If the shock 1. Vérifier l’ajustement de la suspension, si les absorbers are adjustable, they should be adjusted amortisseurs sont réglable, ils doivent être réglés to the stiffest level to allow for maximum clearance au niveau le plus ferme afin de permettre un between the Track Systems and the vehicle’s...
-
Page 14: Technical Support / Soutien Technique
Consultez votre concessionnaire ou votre distributeur afin de résoudre tout problème entourant l’installation des systèmes. Dealer or distributor phone : Tél. du concessionnaire ou du distributeur : Serial No. / No de série : Purchase date / Date d’achat : ©2022 Camso inc.
