TÊTE DE COMMANDE SÉRIE HELIX Guide d'installation
Si vous acheminé les câbles à travers un trou dans le support, terminez l'installation de la tête
de commande et du support à cardan. Voir Installation du cardan support à cardan, les étapes
4 et 5.

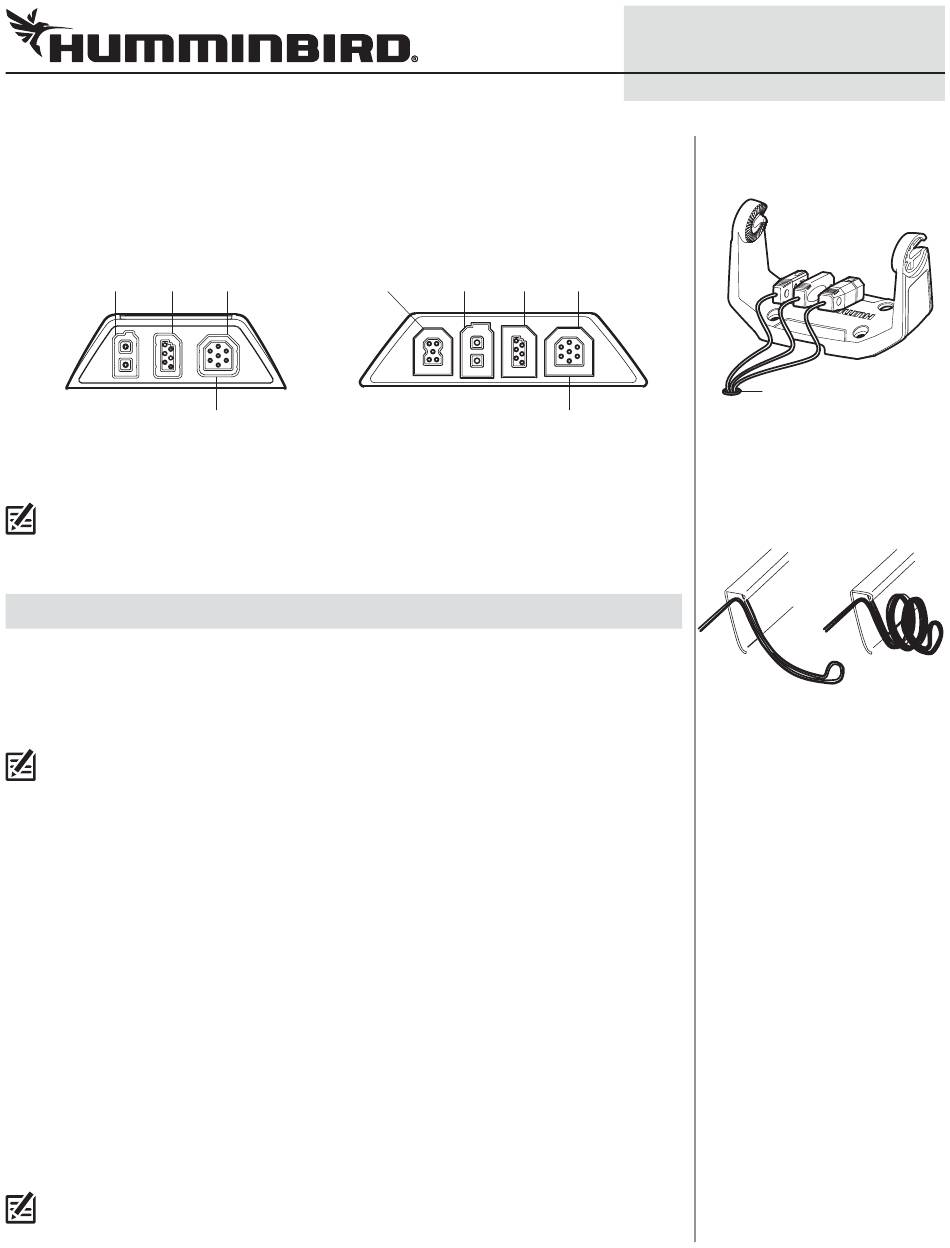

6. Insérez les connecteurs de câble dans les ports de forme correspondante sur la tête de commande.
Reportez-vous à l'illustration correspondant au nombre de ports sur votre tête de commande.
Tête de commande à 3 ports
COM
Alimentation (communications)
Facultatif: Utilisez un câble en Y pour connecter
le transducteur et le capteur de vitesse Accessoire
7. Assurez-vous que le câble ait assez de mou pour permettre à la tête de commande de pivoter
entièrement et le branchement et le débranchement des câbles.
REMARQUE : Si le câble est un peu long et que vous devez ranger l'excédent quelque part, placez le
câble que vous aurez tiré des deux directions de façon à ne former qu'une seule boucle (comme c'est
montré dans l'illustration). Doublez le câble à partir de ce point et enroulez-le en spirale. Le fait de
ranger l'excès de câble de cette manière peut contribuer à réduire les interférences électroniques.
5
| Essais de l'installation du système
1. Appuyez sur la touche Mise en marche (POWER) pour mettre la tête de commande en marche.
2. Pendant que l'écran Titre (Title) s'affiche, appuyez sur la touche MENU.
3. Appuyez sur la touche curseur vers le BAS pour sélectionner État du système (System Status),
puis appuyez sur la touche curseur de DROITE pour confirmer la sélection.
REMARQUE : Si vous attendez trop longtemps pour sélectionner une option de démarrage, le
système utilisera le mode déjà en surbrillance, et il vous faudra recommencer.
4. Accessoires : Appuyez sur la touche AFFICHER. Passez en revue le mode d'affichage Test des
accessoires pour vous assurer que les accessoires sont bien connectés.
∆ Si un accessoire connecté est affiché comme déconnecté, vérifier les connexions des câbles.
∆ La vitesse sera détectée seulement si la roue à aubes permettant de capter la température
et la vitesse (facultative) a bougé depuis la mise sous tension de la tête de commande.
5. Modèles munis d'un GPS : Appuyez sur la touche AFFICHER. Passez en revue le mode d'affichage
Diagnostic du GPS et assurez-vous que la position de latitude/longitude est bien affichée et
que le type de point de repère indique Amélioré ou 3D.
6. Arrêt : Pour éteindre, appuyez et tenez la touche de Mise en marche (POWER).
7. HELIX GPS : Votre traceur graphique est prêt à fonctionner sur l'eau. Appuyez sur la touche MISE
EN MARCHE. Pendant que l'écran titre s'affiche, appuyez sur la touche MENU. Sélectionnez
Normal dans le menu Options de démarrage.
Modèles de sonar : Testez et finalisez l'installation du transducteur en suivant les instructions
reprises dans le guide d'installation du transducteur. Une fois le test du transducteur et
l'installation terminés, votre tête de commande est prête à être utilisée pour la navigation.
Lorsque vous mettre la tête de commande en marche, il va commencer le mode de
fonctionnement Normal automatiquement si elle détecte un transducteur fonctionnel.
REMARQUE : pour des informations relatives au fonctionnement, consultez le guide d'utilisation résumé
qui accompagne votre tête de commande et le guide d'utilisation de la tête de commande (disponible
au téléchargement sur humminbird.com).
Tête de commande à 4 ports (avec Ethernet)
Ethernet
Transducteur Alimentation
Facultatif: Utilisez un câble en Y pour connecter
le transducteur et le capteur de vitesse Accessoire
COM
(communications) Transducteur
532312-5_A
Le passage des câbles à la
tête de commande
passe-câble
Rangement du câble excédentaire
