Yokomo YZ-2 DTM 3.1 Manual

1/10 scale 2wd off-road racing car kit
Hide thumbs

Advertisement

Quick Links

Download this manual
1/10 SCALE 2WD OFF-ROAD RACING CAR KIT

Advertisement

loading

Related Manuals for Yokomo YZ-2 DTM 3.1

Summary of Contents for Yokomo YZ-2 DTM 3.1

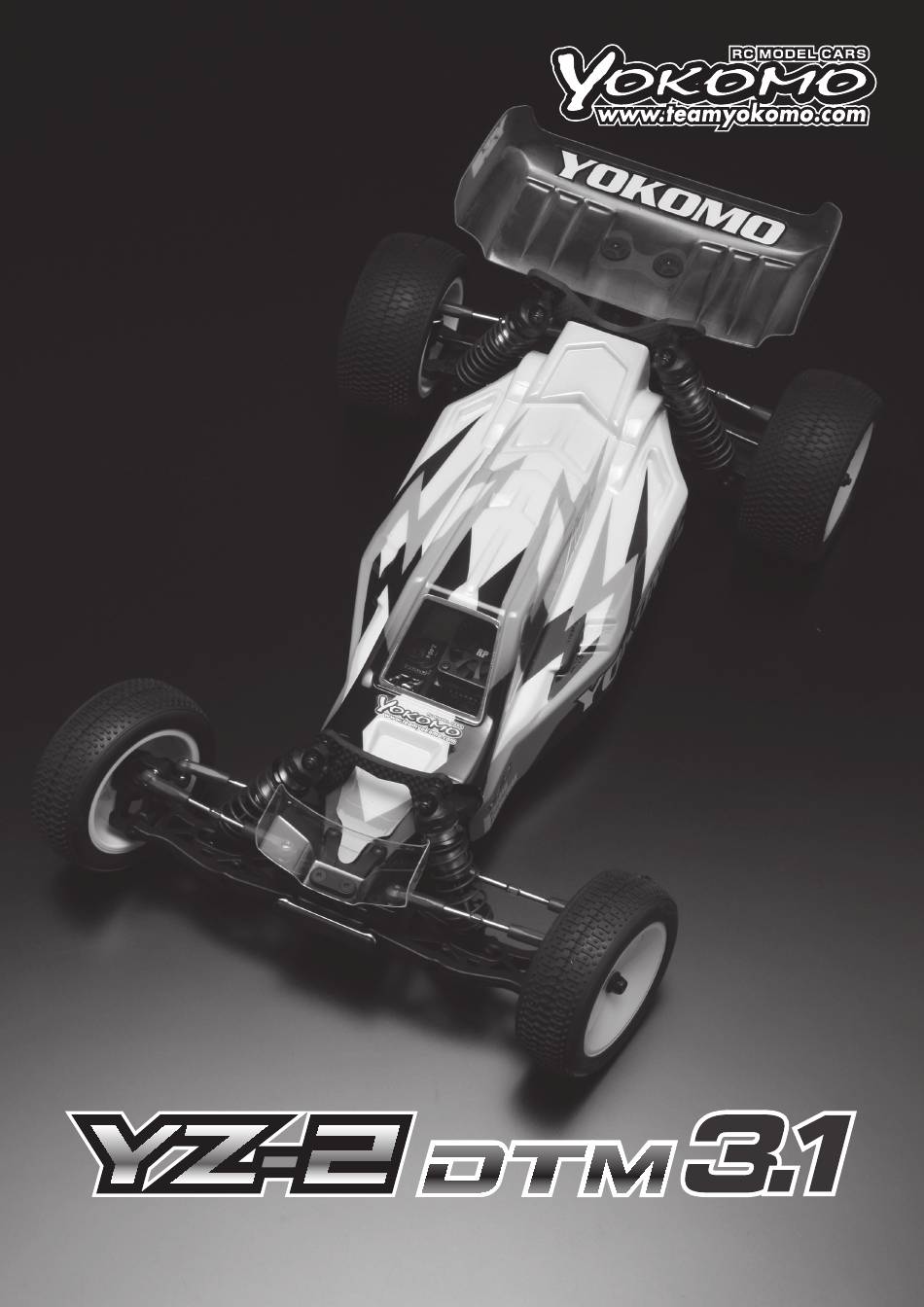

  • Page 1 1/10 SCALE 2WD OFF-ROAD RACING CAR KIT...
  • Page 2 走行してして下さい。   ①  スピー ドコン トローラのスイッチをOFFにします。   ②  バッテリーの接続を外します。   ③  送信機のスイッチをOFFにし、 アンテナを縮めます。   Thank you for purchasing this Yokomo product.  This high performance competition kit has been proudly manufactured  by Yokomo - World Champion R/C car manufacturer.  Proper assembly of this product will provide fun, safe enjoyment.  PRECAUTIONS FOR SAFE ENJOYMENT OF YOUR R/C CAR  For children under the age of 13, parental guidance is recommended when running.  ■ ASSEMBLY PRECAUTIONS ■  ■ PRECAUTIONS BEFORE RUNNING ■  ■ BATTERY USAGE ■  ●  Do not assemble around small children.  The  ●  Yokomo R/C cars are built for competition use, and  （Carefully read the instruction included with the batteries）   parts can be dangerous if accidentally  some models may exceed speeds of 40km per hour.   ●  When charging batteries, make sure that the  swallowed.  Practice common sense and run the car in open safe  surrounding area is void of anything highly flammable.  places, or R/C car tracks.  ●  Check the contents carefully before  Also avoid charging in high-temperature locations.  assembly.  Please contact Customer Support  ●  Do not run the car on public roads with high amounts ...
  • Page 3 YOKOMOレーシングツール 2.0㎜ ヘックス ドライバー ￥550 Ｙ Ｔ − Ｃ Ｓ ２ 曲線バサミ ￥ １ ２ ０ ０ YT-20RTR レッ ド / YT-20RTB ブラック ボディーリーマー ナッ ト ドライバー （7.0㎜、 5.5㎜） BODY REAMER NUT DRIVER YOKOMOレーシングツール ボディ リーマー ￥1600 YOKOMOレーシングツール 5.5㎜ナッ ト ドライバー ￥660 YT-55RTR レッ ド  / YT-55RTB ブラック YT-BRR レッ ド / YT-BRB ブラック  YOKOMOレーシングツール 7.0㎜ナッ ト ドライバー ￥660 YT-70RTR レッ ド / YT-70RTB ブラック 瞬間接着剤 プラス ドライバー （小） SCREW DRIVER(SMALL) QUICK DRYING GLUE...
  • Page 4  1. メインシャシーの組立て     Main Chassis Assembly このページで使用するパーツ Z2-002S31 Parts used on this page サイドプレート Side plate Z2-002S31 サイドプレート L&R 各 1 Side plate L & R 1Ea Z2-002D31 メインシャシー ×1 Main Chassis ZC-F38 Z2-002D31 M3x8 サラビス メインシャシー FHS Screw Main chassis ZC-F38 M3x8 サラキャップ ×6 FHS Screw 袋 #1 の内容 Bag #1 Contents ZC-F310 M3x10 サラビス ZC-F310 FHS Screw M3x10 サラキャップ ×6 FHS Screw  2. ベルクランクの組立て     Bellcrank Assembly Z2-206-8 ロッドエンドボール...
  • Page 5  3. ベルクランクの取付け    Bellcrank Installation Z2-200-3 ベルクランクベース Z2-201P3 Bellcrank Base ベルクランクポスト Bellcrank Post BB-730-4 3x7 ベアリング        Bearing 袋 #1 の内容 Bag #1 Contents このページで使用するパーツ ※向きに注意 Parts used on this page Note position Z2-300FLA フロントサスマウント・アルミ Front Suspension Mount・Aluminum ZC-F315 M3x15 サラビス FHS Screw Z2-002BT フロントバルクヘッド ×1 Front Bulkhead ZC-BH315 Z2-200-3 M3x15 ボタンヘッド Z2-206-10 ベルクランクベース ×1 BHS Screw ロッドエンドボール 10 ㎜ Bellcrank Base Ball Stud 10 ㎜...
  • Page 6 4. リヤサスアームの取付け    Rear Suspension Arm Installation Z2-300RFH リヤサスマウント・F Rear Suspension Mount・F 袋 #2 の内容 Bag #2 Contents Ｓ4-008R5B リヤロアサスアーム L5 Ｌ&R 各 1 Rear Lower Suspension Arm L5 L & R 1Ea ZC-F38 M3x8 サラビス FH Screw Z2-001B3 リヤバンパー ×1 S4-008R5B Z2-300RRH Rear Bumper リヤロアサスアーム L5・R リヤサスマウント・R Rear Lower Suspension Arm L5・R Z2-009S35 Rear Suspension Mount・R φ3.5mm シム     Shim Z2-300RFH リヤサスマウント・F ×1 Rear Suspension Mount・F Z2-300BS サスマウントブッシュ Suspension Bushing Z2-300RRH リヤサスマウント・R ×1 Z2-009S35 Rear Suspension Mount・R R サスアームスペーサー...
  • Page 7 5. フロントショックタワーの取付け   Front Shock Tower Installation 袋 #3 の内容 ZC-BH322 M3x22 ボタンヘッド Bag #3 Contents BHS Screw Z2-017G フロントショックタワー このページで使用するパーツ Front Shock Tower Parts used on this page ZC-S37 ワッシャー Washer Z2-017G フロントショックタワー ×1 ZC-N3P Front Shock Tower M3 ナット ZC-S37 ZC-N3P M3 ナット ×2 ワッシャー ×2 Washer ZC-F310 M3x10 サラキャップ FHS Screw ZC-F310 M3x10 サラキャップ ×4 FHS Screw ZC-BH322 M3x22 ボタンヘッド ×2 BHS Screw 6.
  • Page 8 7. リヤアッパーアームマウントの組み立て   Rear Upper Arm Mount Assembly 袋 #3 の内容 Bag #3 Contents Z2-206-12 ロッドエンドボール 12 ㎜ このページで使用するパーツ Ball Stud 12 ㎜ Parts used on this page ZC-A3610B 1mm アルミスペーサー・黒 1mm Aluminum Spacer ･ Black ZC-A3630B 3mm アルミスペーサー・黒 Z2-300R31 3mm Aluminum Spacer ･ Black リヤアッパーアームマウント ×1 Rear Upper Arm Mount Z2-300R31 リヤアッパーアームマウント Rear Upper Arm Mount P.10 で使用します。 Used on P.10 Z2-206-12 ロッドエンドボール 12 ㎜ ×2 Ball Stud 12 ㎜ 8. ボールデフの組み立て BB-85-4 ※向きに注意...
  • Page 9 9. ギヤボックスの組み立て   Gear Box Assembly BB-105-2 ギヤボックスは路面状況により LD( ダート向け )、LC( ハイグリップ路面向）のどちらかをお選びください。 5x10 ベアリング Z2-302T The gear box can be choice of the LD gear box or LC gear box of the track condition.          Bearing LD ギヤボックス R LD Gear Box R ●LD Gear Box● Z2-303TA3 トップシャフト Top Shaft Z2-302T LD ギヤボックスＬ  LD Gear Box L Z2-303I アイドラーシャフト 袋 #5 の内容 Idler Shaft Z2-503I Bag #5 Contents アイドラーギヤ･小 ZC-BH38 Idler Gear･Small  M3x8 ボタンヘッド BHS Screw BB-105-2 5x10 ベアリング...

  • Page 10: Gear Box Installation

    10. スリッパー、ギヤボックスの取り付け  slipper,  Gear Box Installation リヤショックタワー Assy Rear Shock Tower Assembly ZC-BH310 M3x10 ボタンヘッド BHS Screw B2-670C スリッパーパッド ZC-BH318 Slipper Pad M3x18 ボタンヘッド Z2-SG80SD BHS Screw スパーギヤ 80T Spur Gear B2-670P スリッパープレート Slipper Plate B2-670P スリッパープレート Slipper Plate Z2-670S B2-670C スリッパースプリング スリッパーパッド Slipper Spring Slipper Pad Z2-670S Z2-670S / BM-N4F 切りかきを合わせる スプリングカラー M4 ナイロンナット Key onto the  Spring Collar Nylon Nut main drive cup.
  • Page 11 11. バッテリーホルダーの取り付け ZC-BH38     Battery Holder  Installation M3x8 ボタンヘッド ●ファンマウントを装着する場合 BHS Screw    Fan Mount Installation ZC-BH312 M3x12 ボタンヘッド ※ギヤボックスサポートは袋 #3 に入っています。 BHS Screw    The gear box support are included in bag #3. Z2-300R31 ギヤボックスサポート ZC-BH315 Gear Box Support M3x15 ボタンヘッド BHS Screw Z2-200-3 ファンマウント Fan Mount このページで使用するパーツ Parts used on this page RP-031 30 ㎜ファン  （別途ご用意下さい。 ） Z2-118FS ※ギヤボックスサポートは袋 #3 に入っています。 Fan (Sold separately.) スポンジテープ    The gear box support are included in bag #3. ※ファンマウントは袋 #1 に入っています。 Foam Tape    The fan mount are included in bag #1.
  • Page 12 12. ステアリングブロックの組み立て   Steering Block Assembly SP-011H Z2-206-6 B2-010FH ホイルハブピン ロッドエンドボール 6 ㎜ フロントアクスル  Wheel Hub Pin Ball Stud 6 ㎜ Front axle ZC-C25N 袋 #7 の内容 M2x5 キャップスクリュー SH Screw Bag #7 Contents ZC-BH38 BB-105-2 M3x8 ボタンヘッド 5x10 ベアリング BHS Screw          Bearing B4-011R Z2-415SH3 リヤホイルハブ･5.0 ステアリングブロック A&B 各 1 Z2-415T05 Rear Wheel Hub Steering Block A & B 1Ea ステアリングプレート Steering Plate ZC-N3P M3 ナット...

  • Page 13: Front Suspension Arm Installation

    13. フロントサスアームの取り付け   Front Suspension Arm Installation Z2-300FB フロントブレース Front Brace B2-009BF フロントインナーサスアームピン (φ3.0） Front Inner Sus. Arm Pin 袋 #7 の内容 Bag #7 Contents このページで使用するパーツ Parts used on this page Z2-001B3 バンパー Bumper Z2-001B3/Z2-001BT バンパー ×1 Bumper Z2-300FB ZC-F318 フロントブレース ×1 M3x18 サラビス Front Brace FH Screw ZC-F318 M3x18 サラビス ×2 FH Screw B2-009BF フロントインナーサスアームピン ×2 六角レンチ（2.0mm） Front Inner Sus. Arm Pin  (φ3.0） Allen Key ( 2.0mm )
  • Page 14 14. リヤハブキャリアの組み立て     Rear Hub Carrier Assmebly Z2-206-8 ロッドエンドボール 8 ㎜ Ball Stud 8 ㎜ ※ご注意ください※ スペーサーを 1.5mm 以下で使用する際 ZC-A3620B は、 ロッドエンドボール･6mm  2mm アルミスペーサー・黒 S4-01069 (Z2-206-6) をご使用ください。 2mm Aluminum Spacer ･ Black ユニバーサルドライブシャフト・リヤ When using spacers less than  Universal Driveshaft・Rear 1.5mm, please use the Ball  Stud 6mm(Z2-206-6). 袋 #8 の内容 S4-415RL Bag #8 Contents ZC-S550 リンクマウント ZC-S36 φ5x0.5mm シム Link Mount 0.5mm スペーサー・黒             Shim 0.5mm Spacer ･ Black BB-105-2...
  • Page 15 15. ターンバックルの組み立て     Turnbuckle Assembly Z2-206DM2 ロッドエンドツール Ball Cup Tool ●FRONT● 片方が逆ネジになっています。 One side is reverse threaded. Z2-206DM2 ロッドエンド フロント アッパーロッド ×2 (48 ㎜ターンバックル ) ターンバックル Front Upper Rod ×2 (48 ㎜ Turnbuckle) Ball Cup Turnbuckle 27.5 ㎜ ステアリングロッド ×2 (48 ㎜ターンバックル ) BM-TBL Steering Rod ×2 (48 ㎜ Turnbuckle) ターンバックルレンチ 31.5 ㎜ Turnbuckle Wrench Z2-206DM2 ロッドエンド Ball Cup Z2-206DM2 ロッドエンド プラスティックパーツ Rod End Plastic Parts P.19 で使用します。...
  • Page 16 16. フロント＆リヤショックの組み立て      Front & Rear Shock  Assembly ◆フロント用、リヤ用各 2 セットを作ります。 ◆ Assemble 2 front and 2 rear shocks. YS-7A O リング・ φ12 O Ring S4-S4S フロントショックボディ Front Shock Body 袋 #10 の内容 Bag #10 Contents S4-S4M このページで使用するパーツ リヤショックボディ・ショート Parts used on this page Rear Shock Body・Short S4-S3X X30 X リング （クリア）   X Ring ( Clear ) S4-S4C Z2-S4AJ X30 カラー・A ( 小 ) Z2-S3 O リング・ φ14 Collar・A（Small）...
  • Page 17 17. フロント＆リヤショックの組み立てのつづき      Front & Rear Shock  Assembly ◆フロント用、リヤ用各 2 セットを作ります。 ◆ Assemble 2 front and 2 rear shocks. BM-S812R ショックオイル ショックキャップ Shock Oil オイルは溢れるギリギリ Shock Cap フロント／ #450 まで入れます。 リヤ／ #400 Fill to the rim with  Front / #450 shock oil. Rear / #400 ショックオイルを入れ、ショック ショックキャップをしっかり シャフトをゆっくり動かして気泡を と締め込みます。 抜きます。 Securely tighten the  Slowly move up and down to  shock cap. remove air bubbles. ZC-C25 M2x5 キャップスクリュー ショック Assy SHC Screw Shock Assembly このページで使用するパーツ Parts used on this page ショックシャフトをゆっくりいっぱい...
  • Page 18 18. フロント＆リヤショックの取り付け      Front & Rear Shock  Installation ●FRONT● Z2-S93 ショックキャップボール Shock Cap Ball ZC-N3L M3 ナイロンナット Nylon Nut フロントショック Assy Front Shock Assembly ZC-BH318 M3x18 ボタンヘッド BHS Screw ZC-BH318 M3x18 ボタンヘッド BHS Screw ●REAR● ※ショックマウントナットは袋 #2 に入っています。    The shock mount nut are included in bag #2. 取付け位置はショックマウントナット このページで使用するパーツ の向きにより穴位置が変わります。 Parts used on this page Mount position is selectable by  ※ショックマウントナットは袋 #2 に入っています。 direction of the shock mount nut     The shock mount nut are included in bag #2. (note direction of the marking) Z2-S93 ショックキャップボール Shock Cap Ball S4-008R5B ※向きに注意...
  • Page 19 19. サーボの取り付け     Servo Insatllation ※サーボセイバーを取り付ける前に必ず、サーボのニュートラル調整を行ってください。 （詳しくはプロポセットの取扱説明書をご覧下さい。 ） Make sure that the servo is centered before attaching the servo saver horn.  (Refer to your radio manual for more information.) 使用するサーボに合わせてサーボホーンをお選び下さい。 Select the servo saver adapter matching the  servo being used. YOKOMO / FUTABA SANWA / KO / JR Hitec サーボ  （別途ご用意下さい。 ） Servo (Sold separately.) ※サーボホーン、サーボマウントは袋 #1 に入っています。    The servo horn, servo mount are included in bag #1. Z2-206-8 ロッドエンドボール 8 ㎜ Ball Stud 8 ㎜ ZC-S36 M3x6 ワッシャー Z2-200-3 Washer サーボマウント Z2-200-3 サーボホーン Servo Mount 3×8 ワッシャー...
  • Page 20 20. 受信機、スピードコントローラーの取り付け     Receiver,ESC Installation Z2-118-31 メカトレイ Electronics Tray ※メカトレイは袋 #6 に入っています。    The electronics tray are included in bag #6. ZC-F25 M2x5 サラキャップ FH Screw ZR-200A アンテナパイプ Antenna Tube ZC-SS34 M3x4 セットスクリュー 受信機、スピードコントローラー  （別途ご用意下さい。 ） Set Screw Receiver and speed controller (Sold separately.) このページで使用するパーツ Parts used on this page ZR-200A アンテナパイプ ×1 Antenna Tube アンテナ線 ※メカトレイは袋 #6 に入っています。 Antenna Wire    The electronics tray are included   in bag #6. ZC-203 両面テープ  Double-Sided Tape サイズに合わせて...

  • Page 21: Motor Installation

    21. モーターの取り付け     Motor Installation モーター ( 別途ご用意下さい。) Motor ( Sold Separately. ) 3×8 ワッシャー Washer ZC-C38 M3x8 キャップスクリュー SHS Screw ギヤの噛み合わせは 0.3mm 程度ガタつくように合わせます。 ガタが多すぎるとギヤが破損しやすくなるためご注意下さい。 また、この間隔が狭すぎると異音が生じたり、駆動が重くなる ため調整は慎重に行ってください。 Adjust the meshing of the gears so that there is  approximately 0.3mm of play in between the teeth. Be  careful, as too much play will cause the gears to strip. Please adjust the gear mesh carefully, as insufficient  clearance between the teeth will cause excessive gear  noise, as well as causing a drag in the drivetrain. 平らな面 Flat side ZC-SS33 M3x3 セットスクリュー Set Screw このページで使用するパーツ Parts used on this page ピニオンギヤ  （別途ご用意下さい。 ） 袋 #11 の内容 Pinion Gear (Sold separately.) Bag #11 Contents ピニオンギヤをスパーギヤの歯幅に合わせて固定します。...
  • Page 22 22. バッテリーの搭載     Battery Installation ショートサイズ Li-Po Short size Li-Po 1 セルサイズ･ショート Li-Po に対応 Compatible with 1S-size shorty Li-Po packs...
  • Page 23 23. タイヤの接着、取り付け     Mounting Tires, Wheel Installation タイヤのサイドをめくり、ホイルとの隙間に瞬間接着剤を 流し込み、両サイドを接着します。 Pull the sidewall of the tire slightly away form the  rim and apply CA(Cyanoacrylate) glue in between  the tire bead and rim. タイヤにインナースポンジを押し込み、タイヤのリブをホイルの溝にはめ込みます。 Place the tire insert into the tire, and tire onto the weel.  瞬間接着剤 （別途ご用意下さい。 ） CA(Cyanoacrylate) glue sold separately. ホイール   Wheel タイヤ インナースポンジ Tire Insert ※タイヤ、インナースポンジ、ホイールは付属しておりません。 ※ 別途ご用意ください。 Tire and insert, wheels ( Sold separately ) B4-827 / B4-827W リヤホイール  Rear Wheel ホイール  （別途ご用意下さい。 ） Wheel (Sold separately.) B2-821HY / B2-821HW フロントホイール Front Wheel BM-N4S/ZC-N4FBK M4 セレーションナット このページで使用するパーツ Serrated flange nut Parts used on this page ◆反対側も同様に固定します。...
  • Page 24 24. ボディ、ウイングのカット     Body and Wing Cutting ※ボディ形状はイラストと異なります。 ※ YZ-2 ボディカット例として参照ください。 The bundled car body shell is different from the illustration. Please refer the illustration as an example of car body. φ8mm アンテナ Antenna カットラインに沿ってカットします。 Cut along the cutting line. φ14mm ※ボディをカットする際は、カットラインと異なるためクリアの状態でシャシーと合わせて確認しながらカットしてください。 ※ Please pay attention to the cutting line in the front and rear of body as there are different cutting lines between LC gear box and LD gear box. LD ギヤボックス使用時はカット ラインより前方でカットします。 LC ギヤボックス使用時はカット More cutting in front for LD  ラインでカットします。 gear box. LC gear box cut line. LD ギヤボックス使用時はカットラインより 前方でカットします。 φ14mm More cutting in front for LD gear box. ※ボディとシャーシはスパーギヤ部を基準としてを搭載してください。 ※ Fit the body and chassis  with the spar gear as a reference. ZC-F312 M3x12 サラキャップ FHS Screw Z2-001W3 このページで使用するパーツ...
  • Page 25 25. ボディの塗装＆ボディ、ウイングの搭載     Painting the body & Body and Wing Installation ●ボディの塗装 ボディの内側（塗装面）を中性洗剤で油分やホコリを洗い流します。油分やホコリが付着していると、塗装後の剥がれの原因となりますので必ず洗ってください。洗浄後は水分を しっかり拭取ってください。 塗装する前にウインド部分を塗装しないようボディ裏側からマスキングシートを貼ります。その際にマスキングシートがボディに密着していないとにじみの原因になるので注意し てください。 塗料はポリカーボネイト専用（パクトラ製カラースプレーなど）を使用してください。スプレー塗料は１回で厚塗りしてしまうと塗料がたれたり、塗りムラができるので、全体に 薄く塗って乾かし２〜３回に分けて塗装するようにしてください。 ※ボディ表面の保護シートは塗装後に剥がすようにしてください。 ● Painting the body Wash the inside of the body with luke warm water and a mild soap or detergent (such as liquid dishwashing soap) prior to painting. Oil residue or dust  will prevent the paint from adhering to the painting surface, and possibly cause the paint to peel later on. After washing, thoroughly dry the body to  allow the paint to adhere properly. Before painting, apply the pre-cut masking decals to the window and light areas on the inside of the body. Press down the edges of the masking tape  to prevent paint from seeping through. Use a spray paint formulated for use on polycarbonate bodies (such as Pactra brand spray paint). Spray several light coats, as evenly as possible. For  best results, allow each coat to dry before spraying the next coat. Avoid spraying thick, heavy coats. This may cause the paint to run, preventing the  paint from looking uniform in color. Remove the outer protective film from the body after painting has been completed. ●デカールの貼り方 ・ボディ表面の保護シートを剥がしてから行います。 ①デカールを台紙も一緒に切り抜きます。 ②台紙の端の方を少しカットしてデカールを貼る位置に合わせます。 ③位置が決まったら少しずつ台紙を剥がしながら位置がずれないように貼っていきます。 ※デカールを貼る際に台紙を全部剥がしてしまうと気泡が入ったりシワの原因になります。 ● Applying the decals ① Include the decal backing when cutting out the decals. ② Remove a small piece of backing from one corner of the decal. Position the decal and press the unbacked portion onto the body. ③ Once in position, slowly remove the remaining backing from the decal, and slowly press the decal onto the body. ※ Applying the decals with the backing completely removed may cause bubbles and/or wrinkles to form. ※ボディ形状はイラストと異なります。 ※ ボディ搭載例として参照ください。 The bundled car body shell is different from the illustration. This is an example of body installation. ※塗装してからデカールを貼ります。 ※ Apply the decals after painting.
  • Page 26 YZ-2 DTM3.1 Exploded View Z2-118-31 Z2-200-3 ZC-FH312 ZC-F25 ZC-BH315 Z2-206-8 ZC-S36 ZC-BH310 Z2-017G Z2-001W3 Z2-200-3 Z2-S93 ZC-S37 Z2-206DM2 ZC-N3L ZC-N3L ZS-SS312 Z2-206DM2 Z2-200-3 ZC-BH315 ZC-F310 Z2-002S31 Z2-002BT Z2-206-10 ZC-F38 ZC-A3620B ZC-SS34 Z2-206-10 Z2-300U Z2-002S31 ZC-A3620B Z2-118FS Z2-200-3 BB-730-4 ZC-F310 Z2-206-8 ZC-F38 ZC-N3P3 Z2-200-3 BB-730-4 ZC-F310 Z2-201P3...
  • Page 27 ZC-F310 Z2-001W3 B2-501MR ZC-BH322 ZC-S37 Z2-018-5 Z2-503 Z2-S93 Z2-670S Z2-505T B2-670P B2-501MR B2-508TS Z2-SG80SD ZC-BH312 ZC-BH38 ZC-BH310 ZC-F28TPH ZC-F38 Z2-118-31 ZC-BH318 Z2-302T Z2-303I BM-4818 〜 30 Z2-302CT ZC-C38 Z2-302CT Z2-304T ZC-S100S Z2-500 ZC-BH38 ZC-S100S Z2-300R31 Z2-302CT Z2-303TA3 Z2-302T Z2-503I ZC-BH38 ZC-BH315 ZC-F310 ZC-F38...
  • Page 28 CAL3.1 DTM3.1...
  • Page 30 YT-RW25 1    Main chassis ＃ × 0  DTM3.1 CAL3.1 ➭ MOTOR  Rotor    ㎜ ➭ Spur   T ／ Pinion   T  ：  2.6 GEAR   BATTERY  ➭ ESC  ○ YOKOMO RPXⅡ  ○YOKOMO BL-PRO4 Plastic Z2-002RWT (Steel)        ○ Z2-002MTC (Carbon) Ｆ ＲＯＮＴ Ｒ ＥＡＲ ➭ ➭ TIRE  TIRE  INSERTS  ➭ INSERTS  ➭ WHEELS  ➭...
  • Page 31 YT-RW25 1    Main chassis ＃ × 0  DTM3.1 CAL3.1 ➭ MOTOR  Rotor    ㎜ ➭ Spur   T ／ Pinion   T  ：  2.6 GEAR   BATTERY  ➭ ESC  ○ YOKOMO RPXⅡ  ○YOKOMO BL-PRO4 Plastic Z2-002RWT (Steel)        ○ Z2-002MTC (Carbon) Ｆ ＲＯＮＴ Ｒ ＥＡＲ ➭ ➭ TIRE  TIRE  INSERTS  ➭ INSERTS  ➭ WHEELS  ➭...
  • Page 32 世界のブランド YOKOMO ヨコモは競技用 R/C カー（ラジオコントロールカー）の専門メーカーです。その製品は、全日本選手権、全米選手権、ヨーロッパ選手権、 そして R/C カーレースの最高峰である世界選手権レースでも優勝。世界の R/C カーマニアに愛用されています。 株式会社 ヨコモ 〒305-0861 茨城県つくば市谷田部 4385-2 TEL 029-896-3888 FAX 029-896-3889 営業時間：9 時〜 12 時 13 時〜 17 時（祝祭日を除く月〜金） YOKOMO LTD. 4385-2 Yatabe, Tsukuba City, Ibaraki Prefecture, 305-0861.JAPAN 2021.12 TEL +8129-896-3888 FAX +8129-896-3889...
