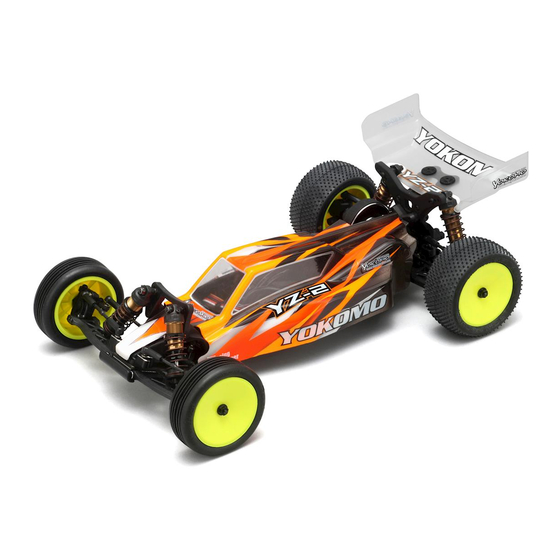

1/10 SCALE 2WD OFF-ROAD RACING CAR KIT

Advertisement

loading

Related Manuals for Yokomo YZ-2 DT

Summary of Contents for Yokomo YZ-2 DT

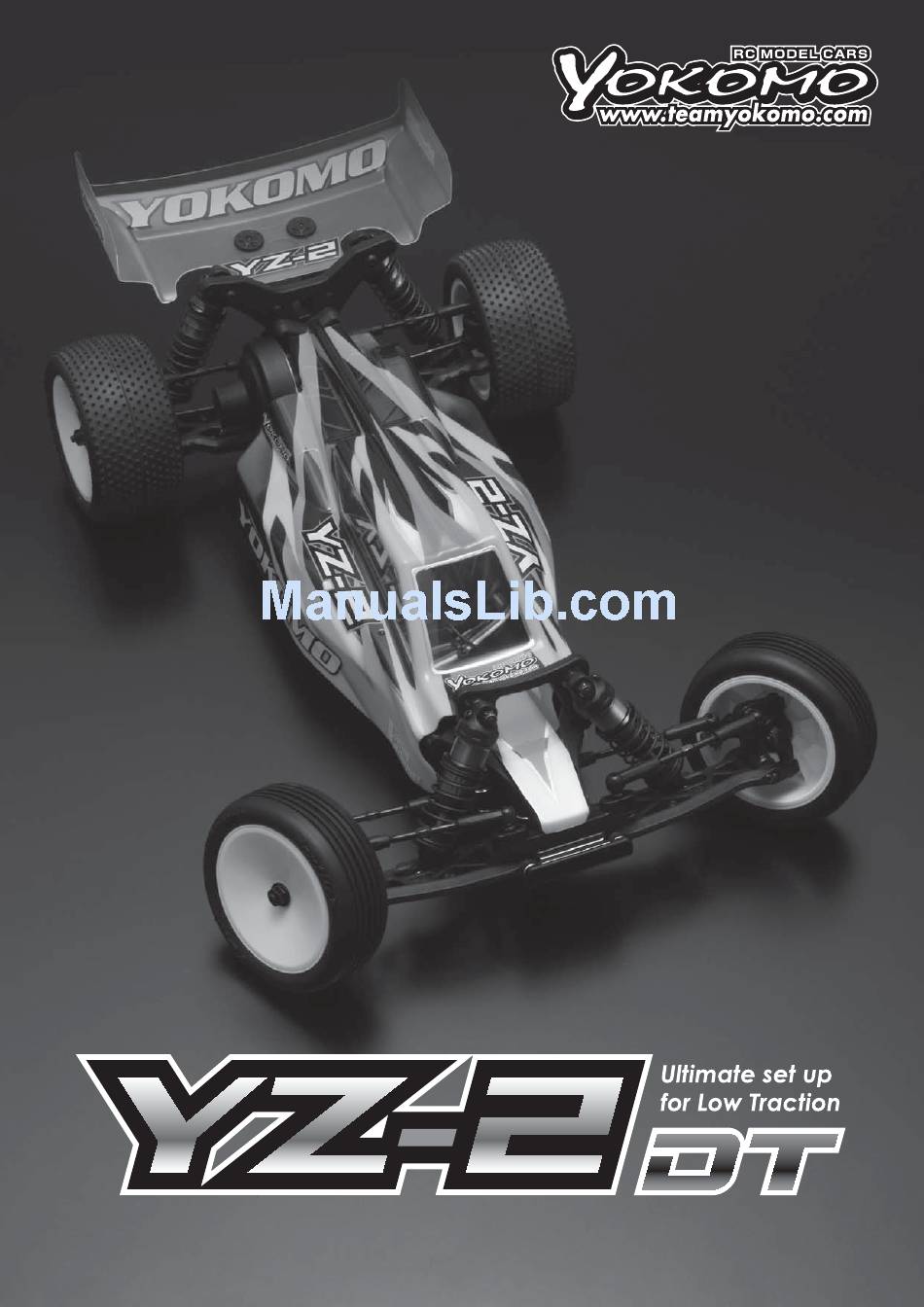

  • Page 1 1/10 SCALE 2WD OFF-ROAD RACING CAR KIT...
  • Page 2 Thank you for purchasing this Yokomo product. This high performance competition kit has been proudly manufactured by Yokomo - World Champion R/C car manufacturer. Proper assembly of this product will provide fun, safe enjoyment. PRECAUTIONS FOR SAFE ENJOYMENT OF YOUR R/C CAR For children under the age of 13, parental guidance is recommended when running.
  • Page 3 組立てに必要な物 ACCESSORIES AND TOOLS NEEDED FOR KIT ASSEMBLY 走行のために別途お買い求め頂くもの ADDITIONAL ITEMS REQUIRED FOR USE (NOT INCLUDED IN KIT) 2 チャンネルプロポ (1 サーボ、1 アンプ仕様 ) TWO CHANNEL R/C SURFACE RADIO SYSTEM AND ELECTRONIC SPEED CONTROL 走行用7.2Vバッテリーパック （ス トレー トパック/セパレー トタイプ） 7.2V BATTERY PACK (Straight Pack / Saddle Pack Type) 走行用バッテリー充電器...
  • Page 4 1. メインシャシーの組立て   Main Chassis Assembly このページで使用するパーツ Parts used on this page Z2-002SP2 サイドプレート Side plate Z2-002SP2 サイドプレート L&R 各 1 Side plate L & R 1Ea Z2-0022 メインシャシー ×1 Main Chassis ZC-F38 Z2-0022 M3x8 サラビス メインシャシー FHS Screw Main chassis ZC-F38 M3x8 サラキャップ...
  • Page 5 3. ベルクランクの取付け   Bell Crank Installation このページで使用するパーツ Parts used on this page ZC-BH315 M3x15 ボタンヘッド BHS Screw 袋 #1 の内容 Bag #1 Contents ZC-206SH ロッドエンドボール SS Ball Stud SS ZC-A3610B BB-730-4 1mm アルミスペーサー・黒 3x7 ベアリング 1mm Aluminum Spacer ･ Black Bearing Z2-201CL センターリンク...
  • Page 6 4. リヤサスアームの取付け Z2-300RF2 リヤサスマウント・F   Rear Suspension Arm Installation Rear Suspension Mount・F Z2-300RF2 / Z2-300RS リヤサスマウントスペーサー・F Rear Suspension Mount Spacer ・F このページで使用するパーツ Parts used on this page 袋 #2 の内容 Bag #2 Contents ZC-F310 M3x10 サラビス FH Screw ※向きに注意 Note position 2-H4 2-H4 Z2-008R...
  • Page 7 5. フロントショックタワーの取付け   Front Shock Tower Installation ZC-BH322 M3x22 ボタンヘッド BHS Screw Z2-017D フロントショックタワー Front Shock Tower 袋 #3 の内容 Bag #3 Contents このページで使用するパーツ Parts used on this page ZC-N3P M3 ナット Z2-017D フロントショックタワー ×1 Front Shock Tower ZC-F310 M3x10 サラキャップ FHS Screw ZC-N3P ZC-F310...
  • Page 8 7. リヤアッパーアームマウントの組み立て   Rear Upper Arm Mount Assembly 袋 #3 の内容 Bag #3 Contents ZC-206LLH このページで使用するパーツ ロッドエンドボール LL Ball Stud LL Parts used on this page ZC-A3610B Z2-018RD 1mm アルミスペーサー・黒 リヤアッパーアームマウント ×1 1mm Aluminum Spacer ･ Black ① Rear Upper Arm Mount ②...
  • Page 9 9. ギヤボックスの組み立て   Gear Box Assembly Z2-302D3 ギヤボックスＬ Gear Box L Z2-303I アイドラーシャフト Idler Shaft Z2-503I アイドラーギヤ Idler Gear 袋 #5 の内容 BB-105-2 Z2-303TA 5x10 ベアリング Bag #5 Contents トップシャフト Bearing Top Shaft このページで使用するパーツ Parts used on this page BB-1510 ZC-BH312 10x15 ベアリング...
  • Page 10 10. スリッパー、ギヤボックスの取り付け  slipper, Gear Box Installation 切りかきを合わせる Key onto the main drive cup. B2-670C スリッパーパッド Slipper Pad B2-SG80 スパーギヤ 80T Spur Gear B2-670P スリッパープレート Slipper Plate B2-670S スリッパースプリング Slipper Spring B2-670S / BM-N4F M4 ナイロンナット Nylon Nut ZC-BH322 M3x22 ボタンヘッド BHS Screw 袋...
  • Page 11 11. バッテリーホルダーの取り付け ZC-BH38   Battery Holder Installation M3x8 ボタンヘッド BHS Screw Z2-018RD ギヤボックスサポート Gear Box Support 17 ㎜ 袋 #6 の内容 Bag #6 Contents Z2-118PN バッテリーホルダーポスト このページで使用するパーツ Battery Holder Post Parts used on this page ZR-BP6 スポンジテープ 130x20 ×1 Foam Tape ZS-SS325 M3x25 セットスクリュー...

  • Page 12: Zc-Bh36

    12. ステアリングブロックの組み立て   Steering Block Assembly ZC-206LH ロッドエンドボール L B2-010FH BM-011 Ball Stud L フロントアクスル ホイルハブピン ( 黒 ) Front axle Wheel Hub Pin (Black) ZC-A3610B ① 1mm アルミスペーサー・黒 袋 #7 の内容 ZC-C25N 1mm Aluminum Spacer ･ Black Bag #7 Contents M2x5 キャップスクリュー...
  • Page 13 13. フロントサスアームの取り付け   Front Suspension Arm Installation Z2-300FB フロントブレース Front Brace B2-009B インナーサスアームピン S Inner Sus. Arm Pin ( Short ) 袋 #7 の内容 Bag #7 Contents このページで使用するパーツ Parts used on this page Z2-001B バンパー Bumper Z2-001B バンパー ×1 Bumper Z2-300FB ZC-F318 フロントブレース...
  • Page 14 14. リヤハブキャリアの組み立て   Rear Hub Carrier Assmebly ZC-206LH Z2-010R ロッドエンドボール L ユニバーサルドライブシャフト・リヤ Ball Stud L Universal Driveshaft・Rear 袋 #8 の内容 ZC-A3610 1mm アルミスペーサー・黒 Bag #8 Contents 1mm Aluminum Spacer ･ Black Z2-415R リヤハブキャリア 0° BB-105-2 Rear Hub Carrier 5x10 ベアリング Bearing B2-010BC リヤ...
  • Page 15 15. ターンバックルの組み立て   Turnbuckle Assembly ●FRONT● BM-206 BM-TBL ロッドエンド ターンバックルレンチ Ball Cup Turnbuckle Wrench ステアリングロッド ×2 (52 ㎜ターンバックル ) Steering Rod ×2 (52 ㎜ Turnbuckle) 31 ㎜ ターンバックル フロント アッパーロッド ×2 (52 ㎜ターンバックル ) Turnbuckle Front Upper Rod ×2 (52 ㎜ Turnbuckle) 片方が逆ネジになっています。...
  • Page 16 16. フロント＆リヤショックの組み立て   Front & Rear Shock Assembly ◆フロント用、リヤ用各 2 セットを作ります。 ◆ Assemble 2 front and 2 rear shocks. YS-7A 袋 #10 の内容 O リング・ φ12 Bag #10 Contents O Ring このページで使用するパーツ Z2-S4S Parts used on this page フロントショックボディ Front Shock Body Z2-S4C X33 カラー・A ( 白...
  • Page 17 17. フロント＆リヤショックの組み立てのつづき   Front & Rear Shock Assembly ◆フロント用、リヤ用各 2 セットを作ります。 ◆ Assemble 2 front and 2 rear shocks. BM-S812R ショックオイル ショックキャップ Shock Oil オイルは溢れるギリギリ Shock Cap フロント／ #400 まで入れます。 リヤ／ #300 Fill to the rim with Front / #400 shock oil.
  • Page 18 18. フロント＆リヤショックの取り付け   Front & Rear Shock Installation ●FRONT● Z2-S9 ショックキャップボール Shock Cap Ball ZC-N3L M3 ナイロンナット Nylon Nut フロントショック Assy Front Shock Assembly ZC-BH318 M3x18 ボタンヘッド BHS Screw ZC-BH318 M3x18 ボタンヘッド ●REAR● BHS Screw 袋 #10 の内容 Bag #10 Contents このページで使用するパーツ...
  • Page 19 Make sure that the servo is centered before attaching the servo saver horn. (Refer to your radio manual for more information.) 使用するサーボに合わせてサーボホーンをお選び下さい。 Select the servo saver adapter matching the servo being used. YOKOMO / FUTABA SANWA / KO / JR サーボ （別途ご用意下さい。 ） Hitec Servo (Sold separately.)
  • Page 20 20. 受信機、スピードコントローラーの取り付け   Receiver,ESC Installation 受信機、スピードコントローラーを取り付ける際に取り付け面をクリーナー等で油分や汚れを拭き取ってから固定してください。 Before mounting the receiver and speed controller, use a cleaning agent to remove any oil or dirt from the mounting surfaces. ZR-200A アンテナパイプ Antenna Tube ZC-SS34 M3x4 セットスクリュー 受信機、スピードコントローラー （別途ご用意下さい。 ） Set Screw Receiver and speed controller (Sold separately.) アンテナ線...

  • Page 21: Table Of Contents

    21. モーターの取り付け   Motor Installation モーター ( 別途ご用意下さい。) Motor ( Sold Separately. ) ギヤの噛み合わせは 0.3mm 程度ガタつくように合わせます。 ガタが多すぎるとギヤが破損しやすくなるためご注意下さい。 また、この間隔が狭すぎると異音が生じたり、駆動が重くなる ため調整は慎重に行ってください。 Adjust the meshing of the gears so that there is approximately 0.3mm of play in between the teeth. Be ZC-BH36 careful, as too much play will cause the gears to strip. ZC-S37 M3x6 ボタンヘッド...
  • Page 22 22. バッテリーの搭載   Battery Installation Z2-118S2 バッテリースペーサー ( 薄 ) ※バッテリースペーサーは袋 #6 に入っています。 Battery spacer (Thin) The battery spacer are included in bag #6. Z2-118S2 バッテリースペーサー ( 中 ) Battery spacer (Middle) Z2-118S2 バッテリースペーサー ( 厚 ) Battery spacer (Thick) ショートサイズ...
  • Page 23 23. タイヤの接着、取り付け   Mounting Tires, Wheel Installation タイヤのサイドをめくり、ホイルとの隙間に瞬間接着剤を 流し込み、両サイドを接着します。 Pull the sidewall of the tire slightly away form the rim and apply CA(Cyanoacrylate) glue in between the tire bead and rim. タイヤにインナースポンジを押し込み、タイヤのリブをホイルの溝にはめ込みます。 Place the tire insert into the tire, and tire onto the weel. 瞬間接着剤...
  • Page 24 24. ボディ、ウイングのカット   Body and Wing Cutting ※ボディ後方のカットラインが異なるのでご注意ください。 ※ Please pay attention to the cutting line in the rear of the body as there are different cutting lines. φ8mm アンテナ Antenna 27mm 太線の様にカットしてご使用ください。 Please cut along the bold line(thicker line). φ3mm ウイングマウント...
  • Page 25 25. ボディの塗装＆ボディ、ウイングの搭載   Painting the body & Body and Wing Installation ●ボディの塗装 ボディの内側（塗装面）を中性洗剤で油分やホコリを洗い流します。油分やホコリが付着していると、塗装後の剥がれの原因となりますので必ず洗ってください。洗浄後は水分を しっかり拭取ってください。 塗装する前にウインド部分を塗装しないようボディ裏側からマスキングシートを貼ります。その際にマスキングシートがボディに密着していないとにじみの原因になるので注意し てください。 塗料はポリカーボネイト専用（パクトラ製カラースプレーなど）を使用してください。スプレー塗料は１回で厚塗りしてしまうと塗料がたれたり、塗りムラができるので、全体に 薄く塗って乾かし２∼３回に分けて塗装するようにしてください。 ※ボディ表面の保護シートは塗装後に剥がすようにしてください。 ● Painting the body Wash the inside of the body with luke warm water and a mild soap or detergent (such as liquid dishwashing soap) prior to painting. Oil residue or dust will prevent the paint from adhering to the painting surface, and possibly cause the paint to peel later on.
  • Page 26 CIRCUIT   INDOOR   OUTDOOR   WET   DRY   DUSTY   OTHER   LOW TRACTION   MED TRACTION   HIGH TRACTION Ver.01   SMOOTH   BUMPY   BIUE GROOVE   ASTROTURF DRIVER DA TE /  /   CARPET   WOOD Flat ◆CAMBER   ° Gull SPRING Z2-017D(Plastic) ◆TOE  IN  OUT  ...
  • Page 27 CIRCUIT   INDOOR   OUTDOOR   WET   DRY   DUSTY   OTHER   LOW TRACTION   MED TRACTION   HIGH TRACTION Ver.01   SMOOTH   BUMPY   BIUE GROOVE   ASTROTURF DRIVER DA TE /  /   CARPET   WOOD Flat ◆CAMBER   ° Gull SPRING Z2-017D(Plastic) ◆TOE  IN  OUT  ...

  • Page 28: Zc-S37

    Z2-200 YZ-2 DT Exploded View ZC-S36 ZC-BH310 Z2-017D ZC-BH310 Z2-200 ZC-S37 DRB-206 ZC-BH38 ZS-SS315 Z2-S9 ZC-BH310 ZC-N3L DRB-206 Z2-200 B7-204 ZC-F310 Z2-002SP2 Z2-002B Z2-018M ZC-A3610B ZC-206LH ZC-F38 ZC-N3P ZC-A3610B B2-300U Z2-002SP2 ZC-SS34 BB-730-4 ZC-BH315 ZC-A3610B Z2-201CL ZC-A3610B ZC-206SH Z2-118FS ZC-F310...

  • Page 29: Zc-S37

    ZC-F310 Z2-001WD ZC-BH318 ZC-BH322 Z2-S9 Z2-018RD Z2-018RD ZC-S37 ZC-BH312 ZC-BH322 ZC-BH35 ZC-BH312 Z2-304GD3 ZC-BH35 ZC-206LLH ZC-BH312 ZC-A3610B B2-501MR Z2-018RD Z2-503 B4-505T B2-501MR B2-508TS ZC-F38 Z2-303I BB-105-2 Z2-503I Z2-500 ZC-BH38 Z2-304D3 Z2-302D3 Z2-118PN Z2-018RD Z2-303TA Z2-302D3 ZC-BH310 Z2-118PD Z2-302R ZC-BH312 ZC-F310 ZC-F310 B4-300B YS-7B...

  • Page 30: Parts List

    PARTS LIST YZ-2 品 番 品  名 価格 Z2-304C YZ-2CA 用 ３Ｇ モーター プレート ￥1,680 ● Z2-304D3 YZ-2DT 用 ３Ｇ モーター プレート ( ３ギヤ用 ) ￥1,930 - ● Z2-304GD3 YZ-2DT 用 ３Ｇ ギヤ カバー ( ３ギヤ用 ) ￥600 - ● キット Z2-304 YZ-2 用...
  • Page 31 B2-508TS MR/RS デフ用 Ｔナット / デフ スプリング ¥700 ★ ● CS-HDL ハイグレード ボールデフ グリス ( ハイパワー対応 ) ¥720 ★ ★ B2-SG80 ＤＰ４８ ８０Ｔ スパーギヤ ¥380 ● ● CS-SLG シール グリス ( Ｏリング / ガスケット用 ) ￥860 ★ B2-670C スリッパー パッド ( ２枚入 ) ¥640 ●...
