- Page 1 Bedienungsanleitung_MC_ALU_DE_EN_RevD.docx Page 1 of 44 Bedienungsanleitung CertoClav MultiControl 12/18 L Laborautoklav (User manual English: page 23) CertoClav Sterilizer GmbH Peintner Strasse 10 A-4060 Leonding / Austria www.certoclav.com support@certoclav.com...
-
Page 2: Table Of Contents
Bedienungsanleitung_MC_ALU_DE_EN_RevD.docx Page 2 of 44 Inhalt Vorbemerkungen ..........................3 Konformitätserklärung MultiControl ....................4 Allgemeine Sicherheitshinweise ......................5 Autoklav - Sicherheitseinrichtungen ....................6 Technische Daten ..........................7 Übersicht – Autoklav ......................7 Richtlinien und Normen ....................... 7 Übersicht – Steuerung ......................8 Etiketten Autoklav + Steuerung ................... -
Page 3: Vorbemerkungen
Herzlichen Glückwunsch zum Erwerb des CertoClav MultiControl Alu. Der MultiControl ist mit einer mikroprozessorgesteuerten Technik und einem hoch sensiblen Sensor ausgestattet und vereinfacht das schnelle Arbeiten im Labor. Der MultiControl Alu bietet mit freier Wahlmöglichkeit von Zeit und Temperatur ein vielseitiges Anwendungsspektrum in der Qualitätskontrolle und bei Materialtests. -
Page 4: Konformitätserklärung Multicontrol
Bedienungsanleitung_MC_ALU_DE_EN_RevD.docx Page 4 of 44 Konformitätserklärung MultiControl Hiermit wird bescheinigt, dass die CERTOCLAV Produktreihe MultiControl folgenden Richtlinien der EU entspricht 2014/35/EU Low Voltage Directive / Niederspannungsrichtlinie Zugehörige Normen: EN 61010-2-040:2015 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel und Laborgeräte — Teil 2-040: Besondere Anforderungen an Sterilisatoren und Reinigungs- Desinfektionsgeräte für die Behandlung medizinischen Materials... -
Page 5: Allgemeine Sicherheitshinweise
Bewahren Bedienungsanleitung an einem Ort auf, der allen Benützern des Gerätes zugänglich ist. Verwenden Sie die Autoklavenkammer nur mit dem MultiControl 2 Controller. Nicht direkt an den Strom anschließen! Der Autoklav würde unkontrolliert heizen. Niemals an Sicherheitseinrichtungen manipulieren. Immer Autoklav und Controller der gleichen Serie verwenden. -
Page 6: Autoklav - Sicherheitseinrichtungen
Bei Nichtgebrauch unbedingt das Wasser aus der Kammer entfernen (zur Vermeidung von Ablagerungen und Lochfraß!) Das Gerät darf nur durch die Firma CertoClav Sterilizer GmbH oder durch, von dieser autorisierten, Personen (Fachbetrieb oder Kundendienst) unter Verwendung von Originalersatzteilen und unter Beachtung der Serviceanweisung instandgesetzt werden. -
Page 7: Technische Daten
Bundesstaatliche Bakteriologisch-Serologische Untersuchungsanstalt in Wien, Institut für angewandte Hygiene in Graz und ANAWA in München. Der CERTOCLAV MultiControl Alu ist nicht für die Erhitzung von fest verschlossenen Flaschen sowie säurehaltigen ätzenden Materialien geeignet. Weiter wird der CERTOCLAV MultiControl nicht empfohlen für poröse Güter, kleinere Mengen an Textilien, die locker gelegt werden, können erhitzt werden. -
Page 8: Übersicht - Steuerung
HINWEIS – Gebrauchsanweisung beachten HINWEIS - „Achtung Heiß“ Oberfläche nicht berühren. Das CE-Kennzeichen bestätigt die Konformität des Geräts zu den Richtlinien NSR 2014/35 EU + EMC 2014/30 EU, sowie EN 61010-1:2010. CertoClav Sterilizer GmbH Peintner Strasse 10 A-4060 Leonding / Austria www.certoclav.com... -
Page 9: Lieferumfang
Netzkabel • Verbindungsnetzkabel zu Autoklav/Heizeinheit • Bedienungsanleitung, Garantiezertifikat Sollte eines dieser Teile fehlen kontaktieren Sie bitte Certoclav Sterilizer GmbH. Zusätzlich bieten wir folgendes Zubehör an: • Art. Nr. 8583010 Drahtkorb mit Henkel, ø 23 cm, Edelstahl. • Art. Nr. 8582010 Abluftfilter (0,01 Mikron) komplett mit Behälter (5L) und Schlauch (1,0m) •... -
Page 10: Aufstellung
2. Schließen Sie den Controller (Anschluss 5) mit dem Netzkabel an die Steckdose an. 3. Bei Anschluss 3 schrauben Sie das Kabel des PT 100 Sensor an. 4. Für den CertoClav Protokolldrucker ist Anschluss 2 vorgesehen. 5. Die Steuerung kann mittels der seitlichen Laschen an der Wand befestigt werden. -
Page 11: Bedienung
Temperatursensorkabel in die Steuereinheit schrauben. ACHTUNG: Bei Langzeitzyklen von über zwei Stunden besteht die Gefahr von Trockenkochen und Überhitzung. Der Autoklav wird beschädigt. Regelmäßig Wasserstand prüfen. Abdampfhahn schließen – Plombe entfernen. CertoClav Sterilizer GmbH Peintner Strasse 10 A-4060 Leonding / Austria www.certoclav.com... -
Page 12: Programm Starten
UNVOLLSTÄNDIGER ZYKLUS: Sollte, aus welchen Gründen auch immer, der Zyklus abgebrochen werden (durch Ausschalten oder Stromausfall) ist die Sterilisation nicht ordnungsgemäß durchgeführt und muss wiederholt werden. Vor dem Öffnen sind die Sicherheitshinweise für Abkühlen zu beachten. CertoClav Sterilizer GmbH Peintner Strasse 10 A-4060 Leonding / Austria www.certoclav.com... -
Page 13: Autoklav - Reinigung Und Wartung
Wartung nur mit Originalersatzteilen durchführen! Instandsetzungen dürfen nur durch den Hersteller oder durch eine ausdrücklich autorisierte Stelle vorgenommen werden. Es wird empfohlen das Gerät in einem Intervall von 2 Jahren bei Ihrem Händler oder dem Hersteller überprüfen zu lassen. CertoClav Sterilizer GmbH Peintner Strasse 10 A-4060 Leonding / Austria www.certoclav.com... -
Page 14: Erneuerung Der Deckeldichtung
3. Drücken Sie die gerippte Seite der Dichtung mit den Rippen zur Deckelmitte in die Nut bis die Rippen nur mehr ca. 2 mm sichtbar sind. Stauchen Sie beim Hineindrücken die Dichtung zum bereits eingesetzten Teil. Wir empfehlen das CERTOCLAV SERVICE SET ART. Nr.: 1250499. Das Set enthält alle Teile, die dem Verschleiß unterliegen. Ersatzteile... -
Page 15: Steuereinheit Mc2
Mittels der Pfeiltasten (1 und 3) wird der gewünschte Menüpunkt ausgewählt oder ein Wert eingestellt. • Mittels der OK- Taste (2) wird die Eingabe bestätigt (= Ausführen des Menüpunktes oder Übernahme des Werts) Menü-Hierarchie CertoClav Sterilizer GmbH Peintner Strasse 10 A-4060 Leonding / Austria www.certoclav.com support@certoclav.com... -
Page 16: Bildschirme
115°C / 32 min. mit 10min Entlüftung bei 115°C, Abkühlung auf 80°C Boil 105°C / 32 min., Abkühlung auf 80°C Beispielhafter Temperaturverlauf des Standard 121°C Programmes mit Entlüftung. CertoClav Sterilizer GmbH Peintner Strasse 10 A-4060 Leonding / Austria www.certoclav.com support@certoclav.com... - Page 17 Wählen Sie mit den Λ/V – Tasten ein Programm aus, das Sie überschreiben/neu programmieren möchten und bestätigen Sie mit OK. • Wählen Sie mit den Λ/V – Tasten ‚ Neues Programm‘ aus und bestätigen Sie mit OK. CertoClav Sterilizer GmbH Peintner Strasse 10 A-4060 Leonding / Austria www.certoclav.com...
- Page 18 Statusanzeige während Programmablauf: • 1 Ziel xxx.x deg Aktuelle Schrittnummer und dessen Beschreibung • Zeit Vergangene Zeit seit Start [hh:mm:ss] beziehungsweise [dd:hh] • Temperatur Aktuelle Temperatur • Stop Menüpunkt „Stop“ CertoClav Sterilizer GmbH Peintner Strasse 10 A-4060 Leonding / Austria www.certoclav.com support@certoclav.com...
-
Page 19: Reinigung Und Wartung
Überprüfen Sie, ob der Netzschalter eingeschalten Display ist dauerhaft Sicherungen defekt ist. Falls ja, stecken Sie das Stromkabel ab und abgeschaltet ersetzen Sie die beiden trägen 5mm 10A Sicherungen im Schubladenhalter des Netzsteckers. CertoClav Sterilizer GmbH Peintner Strasse 10 A-4060 Leonding / Austria www.certoclav.com support@certoclav.com... -
Page 20: Nutzung Eines Protokolldruckers
Falls der aufgetretene Fehler nicht behoben werden kann, kontaktieren Sie Ihren Händler oder Hersteller (Email: support@certoclav.com oder Tel: +43 (0) 732 / 674 278). Nutzung eines Protokolldruckers Nach Anschluss eines CertoClav Protokolldruckers (Art. Nr. 1300187) wird während eines Sterilisationsprozesses folgendes Protokoll ausgegeben: Kopf Typ des Autoklaven Programmname... -
Page 21: Schaltplan
Bedienungsanleitung_MC_ALU_DE_EN_RevD.docx Page 21 of 44 Schaltplan CertoClav Sterilizer GmbH Peintner Strasse 10 A-4060 Leonding / Austria www.certoclav.com support@certoclav.com... -
Page 22: Kurzbedienungsanleitung
URZBEDIENUNGSANLEITUNG ULTI ONTROL ALU Beladung 1. Die CertoClav Bodenplatte in die Sterilisationskammer einlegen. 2. Die Kammer mit 1-1,5 Liter destilliertem Wasser befüllen. 3. Das Sterilisationsgut auf die Bodenplatte stellen. Gerät schliessen 1. Überprüfen, ob die weiße Deckeldichtung im Deckel eingelegt ist. - Page 23 Bedienungsanleitung_MC_ALU_DE_EN_RevD.docx Page 23 of 44 User Manual CertoClav MultiControl Laboratory autoclave (German version: page 1) CertoClav Sterilizer GmbH Peintner Strasse 10 A-4060 Leonding / Austria www.certoclav.com support@certoclav.com...
- Page 24 Menu Hierarchy ..........................36 Screens ............................37 Cleaning and maintenance ......................40 Error messages ..........................40 Usage of protocol printer ........................ 41 Electric schematic ..........................42 BRIEFOPERATIONGUIDE ........................43 CertoClav Sterilizer GmbH Peintner Strasse 10 A-4060 Leonding / Austria www.certoclav.com support@certoclav.com...
-
Page 25: Introduction

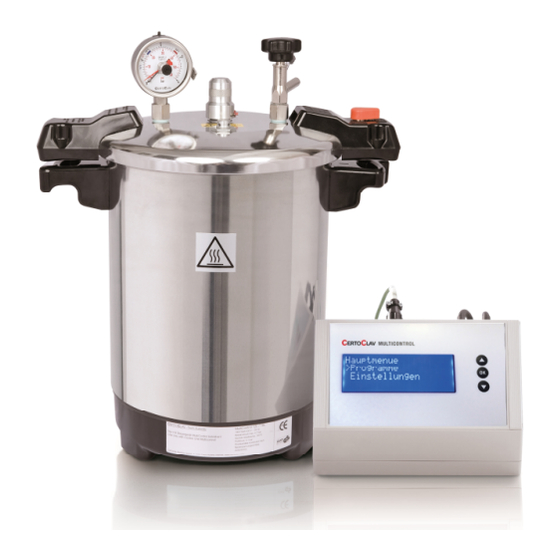

Bedienungsanleitung_MC_ALU_DE_EN_RevD.docx Page 25 of 44 Introduction Thank you for choosing CertoClav MultiControl Alu and for the trust you placed in us by purchasing this autoclave. The MultiControl Alu autoclave is equipped with microprocessor-controlled technology and a high precision temperature sensor, and it speeds up work in the laboratory. With a free choice of time and temperature, the MultiControl Alu offers a versatile range of applications in sterilization, quality control and material testing. -
Page 26: Declaration Of Conformity Multicontrol2
Bedienungsanleitung_MC_ALU_DE_EN_RevD.docx Page 26 of 44 Declaration of conformity MultiControl This is to certify, that the CERTOCLAV Product Range MultiControl complies with the following regulations of the European Community: 2014/35/EU Low Voltage Directive Associated Standards: EN 61010-2-040:2015 Safety requirements for electrical equipment for measurements, control and laboratory Part 2-040: Particular requirements for sterilizers and washer-disinfectors used to treat medical materials. -
Page 27: Safety Remarks
Only use in accordance with this instruction manual. Keep the manual in a place accessible to all users of the device. Use the autoclave chamber only with the MultiControl 2 Controller. Do not plug in directly to a power supply. The chamber will heat in an uncontrolled way. - Page 28 Do not transport when filled. Do not open with force. When not in use, always remove the water from the chamber (to avoid deposits and pitting!) This autoclave must only be maintained by CertoClav or authorized retailers. Always use original spare parts.
-
Page 29: Technical Data
Institute), Institute for Applied Hygiene, Graz (Institute of Applied Hygienic, Graz) and ANAWA, Munich. CERTOCLAV MultiControl is not suitable for sterilization of tight sealed bottles and loads with aggressive media. For porous loads the CERTOCLAV MultiControl can’ t be recommended. Smaller amounts of textiles with low density can be sterilized. -
Page 30: Overview - Controller
ATTENTION: Consult manual before use ATTENTION: Hot surface! Do not touch! CE marked according to directives NSR 2014/35/EC, EMC 2014/30EC and EN 61010-1:2010. CertoClav Sterilizer GmbH Peintner Strasse 10 A-4060 Leonding / Austria www.certoclav.com support@certoclav.com... -
Page 31: Scope Of Delivery
Mains cable • Power connection cable from controller to autoclave • Manual and warranty certificate If something is missing please contact CertoClav Sterilizer GmbH. Additional we offer the following accessories: • Art. no. 8583010 Wire basket diam. 23, stainless steel •... -
Page 32: Setup
We recommend mounting a hose on the steam release valve, inner diameter 10 mm. (Art. no. 8582012) • Plug in the connection cable to the socket on the back side. Connect the other end to the MultiControl 2 controller. Controller 1) USB port for PC 2) Connection for CertoClav... -
Page 33: Loading The Autoclave
As the last step the controller cools down the autoclave to 80°C or 70°C for liquid program. Thereafter an acoustic signal sounds and the controller displays “program finished”. The autoclave can now be opened. CertoClav Sterilizer GmbH Peintner Strasse 10 A-4060 Leonding / Austria www.certoclav.com... -
Page 34: Opening
To remove discoloration, add some citric acid to the aqua and boil for about 10 minutes, do not close the autoclave. Empty the chamber immediately. We recommend working only with distilled water. Repairs on valves, safety features and electric must only be carried out by an appointed CertoClav partner or by the manufacturer. Use original CertoClav spare parts only. -
Page 35: Spare Parts
Rather try to squeeze it a little bit, it will seal better. WE RECOMMEND THE CERTOCLAV SERVICE SET ART. No.: 1250499. It contains all spares which are under wear and tear and must be replaced. -
Page 36: Controller Mc 2
Use the up/down buttons (1, 3) to select a point in the menu or to increase/decrease a value. • Use the ok button (2) to enter a menu point or to confirm an edited value. Menu Hierarchy CertoClav Sterilizer GmbH Peintner Strasse 10 A-4060 Leonding / Austria www.certoclav.com... -
Page 37: Screens
115°C / 32 min. with 10 min venting (115°C), cooling down to 80°C Boil 105°C / 32 min., cooling down to 80°C Back Back to Main Menu Process example. Temperature curve of the standard program CertoClav Sterilizer GmbH Peintner Strasse 10 A-4060 Leonding / Austria www.certoclav.com support@certoclav.com... - Page 38 Choose with the Λ/V – buttons the program you want to overwrite and confirm with OK. • Choose with the Λ/V – buttons ‚ New program‘ and confirm with OK. CertoClav Sterilizer GmbH Peintner Strasse 10 A-4060 Leonding / Austria www.certoclav.com...
- Page 39 Number and description of current step • Time Time elapsed since start (hh:mm:ss) or (dd:hh) • Temperature Current temperature • Stop Option to manually stop the running program CertoClav Sterilizer GmbH Peintner Strasse 10 A-4060 Leonding / Austria www.certoclav.com support@certoclav.com...
-
Page 40: Cleaning And Maintenance
Navigate to Settings -> Factory reset and Other errors press the OK button. This is necessary to solve software issues. CertoClav Sterilizer GmbH Peintner Strasse 10 A-4060 Leonding / Austria www.certoclav.com support@certoclav.com... -
Page 41: Usage Of Protocol Printer
If the errors cannot be resolved contact your dealer or the manufacturer E-Mail: support@certoclav.com / Phone: +43 (0) 732 / 674 278 Usage of protocol printer After connecting a CertoClav protocol printer (Art. No. 1300187) the following protocol is printed: Header Type of autoclave Program name Cycle number... -
Page 42: Electric Schematic
Bedienungsanleitung_MC_ALU_DE_EN_RevD.docx Page 42 of 44 Electric schematic CertoClav Sterilizer GmbH Peintner Strasse 10 A-4060 Leonding / Austria www.certoclav.com support@certoclav.com... -
Page 43: Briefoperationguide
ULTI ONTROL Loading 1. Insert the CertoClav bottom plate into the sterilization chamber. 2. Fill the chamber with 1-1.5 liters of distilled water. For CertoClav Essential, add 1/3 tap water 3. Place the items to be sterilized on the bottom plate. - Page 44 Bedienungsanleitung_MC_ALU_DE_EN_RevD.docx Page 44 of 44 CertoClav Sterilizer GmbH Peintner Strasse 10 A-4060 Leonding / Austria www.certoclav.com support@certoclav.com...
