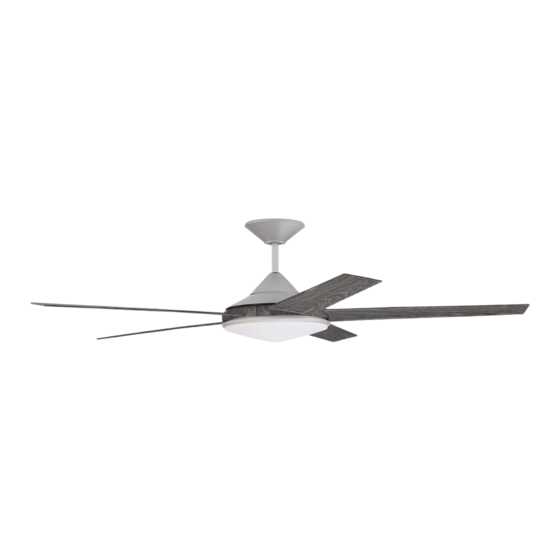

Delaney

Installation Guide

For Model:

DLY60

WARNING:

DC Motor will not

operate until blades

are installed

4007498

For

Wet Location

net weight of fan: 18.52 lb. (8.4 kg)

AND SAVE THEM FOR FUTURE USE

Need help?

Do you have a question about the Delaney DLY60 and is the answer not in the manual?

Questions and answers

Summary of Contents for Craftmade Delaney DLY60

Page 1: Table Of Contents
READ THESE INSTRUCTIONS AND SAVE THEM FOR FUTURE USE Delaney Installation Guide For Model: DLY60 Table of Contents: Safety Tips. pg. 3 Unpacking Your Fan. pg. 4 Parts Inventory. pg. 4 WARNING: Installation Preparation. pg. 5 DC Motor will not Hanging Bracket Installation.
Page 2 Activating Your New Smart Fan; Downloading the Bond Home App • Using your smart device, navigate to the application store (Apple App store or Google Play), download the free Bond Home app and create account. • Ensure the fan and receiver are receiving power from the house by supply using the remote control to turn the fan and light ON and OFF.
Page 3: Safety Tips
(2) this LED light kit must accept any interference received, including interference that may cause undesired operation. Distributed by: Craftmade, 650 S. Royal Lane, Coppell, TX, 75019; 1-800-486-4892 NOTE: The important safety precautions and instructions appearing in the manual are not meant to cover all possible conditions and situations that may occur.
Page 4: Unpacking Your Fan
1. Unpacking Your Fan. Carefully open the packaging. Remove items from Styrofoam inserts. Remove motor housing and place on carpet or Styrofoam to avoid damage to finish. Do not discard fan carton or Styrofoam inserts should this fan need to be returned for repairs. Check against parts inventory that all parts have been included.
Page 5: Installation Preparation
blade edge 3. Installation Preparation. 7 feet inches To prevent personal injury and damage, ensure (2.13 m) (76 cm) that the hanging location allows the blades a clearance of 7 feet (2.13m) from the floor and 30 in (76cm) from any wall or obstruction. 12 ft.
Page 6: Fan Assembly. Pgs
5. Fan Assembly. Remove hanging ball from downrod provided by loosening set screw on hanging ball. Remove pin and clip. Lower hanging ball and remove stop pin. set screw stop pin Then slide hanging ball off downrod. [Refer to diagram 1.] hanging ball Remove vice from safety cable by loosening the screw and nut on the vice.
Page 7 5. Fan Assembly. (cont.) safety cable Thread safety cable and wires through hanging ball and then slide hanging ball over downrod--the top of the downrod should be noted as having a set screw weatherproof hanging hole; use this hole when setting the set screw. Insert ball cover stop pin into top of downrod and raise hanging ball.
Page 8: Wiring
6. Wiring. white supply wire WARNING: Turn off circuit breakers to current fixture from breaker panel and be sure switch is ground (green black supply wire turned to the OFF position. or bare) CAUTION: Be sure outlet box is properly grounded and that a ground wire (GREEN or Bare) is present.
Page 9: Blade Assembly
8. Blade Assembly. WARNING: To reduce the risk of serious bodily injury, DO NOT use power tools to assemble the blades. If overtightened, blades may crack and break. Locate 15 blade attachment motor screws/washers in hardware pack. Align housing blade holes with motor screw holes (located on the underside of the motor housing) -- refer to drawing at right.
Page 10: Light Kit Assembly (Optional)
9. Light Kit Assembly (Optional). motor housing Remove 1 screw from motor plate on underside of motor housing and partially loosen the other 2 screws. Align slotted holes in fitter plate with loosened screws in motor plate, allowing molex connections from motor housing to come through holes in midde of fitter motor plate plate.
Page 11: Automated Learning Process./ Activating Code
10. Automated Learning Process./ Activating Code. REMOTE CONTROL CAUTION: The remote control can be programmed to (back) multiple receivers or fans. If this is not desired, turn wall switch off to any other programmable receiver or fan. Remove battery cover on back side of remote control.
Page 12: Remote Control Operation
11. Remote Control Operation. REMOTE CONTROL I I I Fan SPEED buttons--1: Use to control ceiling fan speeds 1-6 Fan OFF button--2: Use to turn the fan off REVERSE function button--3: Use to control fan direction LIGHTING button--4: Use to control down-light and up-light (if applicable) IMPORTANT : The Automated Learning Process takes approximately 5 minutes to complete.
Page 13: Smart Ceiling Fan Wi-Fi Control
12. Smart Ceiling Fan Wi-Fi Control (Optional) Without Wi-Fi activation, you will not enjoy the expanded features and functionality of your ceiling fan: Breeze speed setting, Creating Schedules and Voice Activation. To enjoy all the potential of your new device, refer to the following steps to complete Smart setup.
Page 14: Testing Your Fan
13. Testing Your Fan. It is recommended that you test fan before finalizing installation. Restore power from circuit box and wall switch (if applicable). Test fan speeds with the different fan speed buttons (I - VI) on remote control. Test the light ON/OFF function by pressing the button;...
Page 15: Troubleshooting
Service at 1-800-486-4892 to arrange for return of fan. 1. Check wall switch to fan. Return fan, shipping prepaid, to Craftmade. We will repair 2. Check to be sure fan is wired properly. or ship you a replacement fan, and we will pay the return 3.
Page 16 LEER ESTAS INSTRUCCIONES Y GUARDARLAS PARA UTILIZACIÓN FUTURA Delaney Guía de instalación Índice de materias: Para modelo: Sugerencias de seguridad. Pág. 3 DLY60 Desempaquetado del ventilador. Pág. 4 Inventario de piezas. Pág. 4 Preparación para la instalación. Pág. 5 Instalación del soporte de montaje. Pág. 5 ADVERTENCIA: Ensamblaje del ventilador.
Page 17 Activar su nuevo ventilador inteligente; Descargar la aplicación Bond Home • Con su dispositivo inteligente, navegar en la tienda de aplicaciones (Apple App store o Google Play), descargar la aplicación gratis Bond Home y crear una cuenta. • Asegurarse de que el ventilador y el receptor estén recibiendo la corriente del suministro de fuerza eléctrica de la casa usando el control remoto para ENCENDER y APAGAR el ventilador y la luz.
Page 18 LED no puede causar una interferencia perjudicial, (2) este juego de luz LED tiene que aceptar cualquier interferencia recibida, inclusive interferencia que puede producir un funcionamiento indeseado. Distribuido por: Craftmade, 650 South Royal Lane, Coppell, TX 75019; 1-800-486-4892 NOTA: no se debe concluir que las precauciones de seguridad importantes e instrucciones en este manual van a abarcar todas las condiciones y situaciones posibles que puedan ocurrir.
Page 19 1. Desempaquetado del ventilador. Abrir el empaque cuidadosamente. Sacar los artículos del embalaje. Sacar el motor y ponerlo en una alfombra o en el embalaje para evitar rayar el acabado. Guardar la caja de cartón o el empaquetamiento original en caso de que tenga que mandar el ventilador para alguna reparación.
Page 20 3. Preparación para la instalación. borde del aspa 76cm Para prevenir daño corporal y otros daños, estar seguro de que el lugar en donde va a colgar el ventilador le 2,13m pulg.) (7 pies) permite un espacio libre de 2,13m (7 pies) entre las puntas de las aspas y el piso y 76cm (30 pulg.) entre las aspas y cualquier pared u otra obstrucción.
Page 21 5. Ensamblaje del ventilador. perno de tope tornillo de fijación Quitar la bola que sirve para colgar del tubo provisto aflojando el tornillo de fijación de la bola que sirve para colgar. Quitar el perno y la clavija. bola que sirve Bajar la bola que sirve para colgar y sacar el perno para colgar de tope y luego quitar la bola que sirve para colgar...
Page 22 5. Ensamblaje del ventilador. (cont.) cable de seguridad Pasar los cables y el cable de seguridad por la bola que sirve para colgar y luego deslizar la bola que sirve para cubierta a prueba colgar sobre el tubo--la parte de arriba del tubo debe tener de la intemperie el agujero para el tornillo de fijación en ese extremo;...
Page 23 6. Instalación eléctrica. alambre conductor blanco ADVERTENCIA: apagar los cortacircuitos en el panel de toma de tierra alambre conductor negro electricidad que suplen corriente a la caja de salida y (verde o pelado) asegurarse de que el interruptor de luz esté APAGADO. PRECAUCION: asegurarse de que la caja de salida esté...
Page 24 8. Colocación de las aspas. ADVERTENCIA: para reducir el riesgo de lesiones corporales graves, NO utilizar herramientas eléctricas para ensamblar las aspas. Si aprieta demasiado los tornillos, las aspas podrían agrietarse y quebrarse. bastidor del motor Localizar los 15 tornillos/arandelas para fijar las aspas en uno de los paquetes de artículos de ferretería.
Page 25 9. Instalación del juego de luz (opcional). Quitar 1 tornillo de la placa del motor en el lado inferior del bastidor del motor y aflojar los otros bastidor 2 tornillos. Alinear los agujeros con ranura en la del motor placa de conexión con los tornillos aflojados en la placa del motor, dejando que las conexiones tipo "molex"...
Page 26 10. Proceso de aprendizaje automático./Activar el código. PRECAUCIÓN: se puede programar el transmisor del CONTROL REMOTO control remoto para usar con varios receptores o (parte de atrás) ventiladores. Si no desea hacer esto, apagar el interruptor de cualquier otro receptor o ventilador programable.
Page 27 11. Funcionamiento del control remoto. CONTROL REMOTO I I I Botones de VELOCIDAD del ventilador--1: usar para controlar la velocidad del ventilador de 1- 6 Botón de APAGADO del ventilador--2: usar para apagar el ventilador Botón de REVERSA--3: usar para controlar la dirección del ventilador Botón de ILUMINACIÓN--4: usar para controlar la luz inferior o la luz superior (si se aplica) IMPORTANTE...
Page 28 12. Control Wi-Fi para ventilador de techo inteligente. (Opcional) Sin activar el Wi-Fi, no podrá contar con las características y funcionalidades ampliadas de su ventilador de techo: configuración de velocidad de brisa, crear horarios y activación por voz. Para disfrutar de las posibilidades de su nuevo ventilador, consultar los siguientes pasos para terminar la configuración inteligente.
Page 29 13. Verificación del funcionamiento del ventilador. Se le recomienda poner el ventilador a prueba antes de terminar la instalación. Regresar la corriente de electricidad en el cortacircuitos y el interruptor de pared (si se aplica). Verificar las velocidades del ventilador con los diferentes botones de velocidad (I - VI) en el control remoto de mano.
Page 30 Problema: el ventilador no funciona. debido a defectos en los materiales o trabajo manual. Soluciones: Comunicarse con el Servicio al cliente de CRAFTMADE al 1. Inspeccionar el interruptor de pared del ventilador. 1-800-486-4892 para acordar el reenvío del ventilador. 2. Verificar la instalación eléctrica del ventilador.
