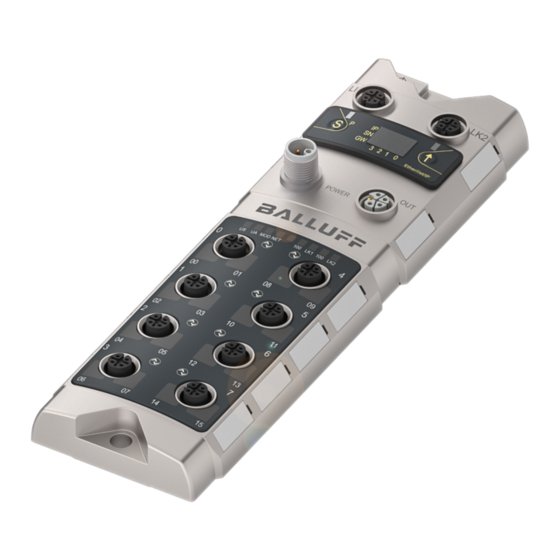

Summary of Contents for Balluff BNI00H7
- Page 1 BNI EIP-508-105-Z067 Betriebsanleitung deutsch User’s guide english...
- Page 2 www.balluff.com...
- Page 3 BNI EIP-508-105-Z067 Betriebsanleitung deutsch...
- Page 4 www.balluff.com...
-
Page 5: Table Of Contents
5.2.2 EtherNet/IP-Schnittstelle 5.2.3 I/O-Port 5.2.4 Erdung Kabelverlegung Inbetriebnahme und Betrieb Inbetriebnahme Betrieb Reinigung Wartung Reparatur, Demontage und Entsorgung Reparatur Demontage Entsorgung Technische Daten Umgebungsbedingungen Elektrische Merkmale Elektrischer Anschluss Schnittstelle Material Mechanische Merkmale Zulassungen und Kennzeichnungen 8.7.1 CE 8.7.2 UL www.balluff.com deutsch... -
Page 6: Benutzerhinweise Zu Dieser Anleitung
Zerstörung des Produkts führen kann. Mitgeltende Dokumente VORSICHT Weitere Informationen zu diesem Produkt finden Sie unter Das allgemeine Warnsymbol in Verbindung mit dem www.balluff.com auf der Produktseite z. B. in folgenden Signalwort VORSICHT kennzeichnet eine Gefahr, die zu Dokumenten: leichten oder mittelschweren Verletzungen führen –... -
Page 7: Sicherheitshinweise
Sicherheitsmaßnahmen treffen Die einwandfreie Funktion gemäß den Angaben in den kann. technischen Daten wird nur mit geeignetem original Balluff Der Betreiber hat die Verantwortung, dass die örtlich Zubehör zugesichert, die Verwendung anderer Komponen- geltenden Sicherheitsvorschriften eingehalten werden. -
Page 8: Lieferumfang, Transport Und Lagerung
Erdungsband – Montageanleitung Zubehör ist nicht im Lieferumfang enthalten und deshalb getrennt zu bestellen. Empfohlenes Zubehör finden Sie unter www.balluff.com auf der Produktseite. Transport ► Produkt in Originalverpackung bis zum Verwendungs- ort transportieren. Lagerbedingungen ► Produkt in Originalverpackung lagern. ► Umgebungsbedingungen beachten (siehe Umge- bungsbedingungen auf Seite 13). -
Page 9: Produktbeschreibung
Netzwerk und das DLR-Protokoll für eine redundante Port 0 Port 4 Kommunikation in einer Ring-Topologie. Port 1 Port 5 Für Einstellinformationen siehe Konfigurationsanlei- tung unter www.balluff.com auf der Produkt- seite. Port 2 Port 6 Port 3 Port 7 Befestigungsloch Bild 4-2: Geräteübersicht... -
Page 10: Anzeigeelemente
MAC-ID 00-19-31-XX-XX-XX BNI EIP-508-105-Z067 Netzwerkschnittstelle Produktbeschreibung (Fortsetzung) POWER Anzeigeelemente Status-LEDs Signal Bedeutung Grün statisch Eingangsspannung OK BNIXXXX BNI XXX-XXX-XXX-XXX Rot blinkend Eingangsspannung gering (< 18 V) MOD NET Status-LEDs Grün statisch Ausgangsspannung OK Rot blinkend Ausgangsspannung gering Port/Pin-LEDs: (< 18 V) Status der IO-Link- und Rot statisch Keine Ausgangsspannung vor- I/O-Ports... -
Page 11: Einbau Und Anschluss
– Stromversorgung von Sensor/Bus und Aktor sofern möglich über eine getrennte Stromquelle herstellen. – Die Gesamtstromstärke für die Sensor- und Aktorversorgung darf jeweils 16 A nicht über- schreiten. – Für UL: Kabel-Anforderungen und Anforderun- gen an die Spannungsversorgung beachten (siehe Kapitel 8.7.2 auf Seite 14)! www.balluff.com deutsch... -
Page 12: Ethernet/Ip-Schnittstelle
BNI EIP-508-105-Z067 Netzwerkschnittstelle Einbau und Anschluss (Fortsetzung) 5.2.2 EtherNet/IP-Schnittstelle 5.2.4 Erdung Um EMV-Störungen entgegenzuwirken, muss der Funkti- onserdungsanschluss verwendet werden. ► Erdungsanschluss mit der Funktionserde (FE) der Maschine verbinden. Der FE-Anschluss zwischen Gehäuse und Maschine muss eine niedrige Impedanz aufwei- Bild 5-2: Draufsicht auf M12-Buchse, D-codiert sen und so kurz wie möglich sein. -
Page 13: Inbetriebnahme Und Betrieb
► Direkten Hautkontakt mit der Oberfläche vermeiden. Hinweise zum Betrieb – Funktion des BNI und aller damit verbundenen Kompo- nenten regelmäßig prüfen. – Bei Funktionsstörungen den Sensor außer Betrieb nehmen. – Anlage gegen unbefugte Benutzung sichern. – Befestigung prüfen und ggf. nachziehen. www.balluff.com deutsch... -
Page 14: Reparatur, Demontage Und Entsorgung
BNI EIP-508-105-Z067 Netzwerkschnittstelle Reparatur, Demontage und Entsorgung Reparatur Reparaturen am Produkt dürfen nur von Balluff durchge- führt werden. Sollte das Produkt defekt sein, nehmen Sie Kontakt mit unserem Service-Center auf. Demontage ► Gerät nur in spannungsfreiem Zustand demontieren! Entsorgung ► Befolgen Sie die nationalen Vorschriften zur Entsor- gung. -
Page 15: Technische Daten
EtherNet/IP-Port 2 × 10Base-/100Base- Leistungsdaten für UL siehe Kapitel 8.7.2 auf Seite 14. Anschluss für EtherNet/IP-Port M12, D-codiert, Buchse Weitere Daten finden Sie unter www.balluff.com Kabeltypen gemäß IEEE 802.3 Geschirmtes, verdrilltes auf der Produktseite. Leitungspaar min. STP CAT 5/ STP CAT 5e Datenübertragungsrate... -
Page 16: Zulassungen Und Kennzeichnungen
Kabelgrößen Stromversorgungskabel: Nähere Informationen zu Richtlinien, Zulassungen Gelistetes oder R/C-Kabel (CYJV2/8) mit M12-Innenge- und Normen finden Sie unter www.balluff.com winde und L-codiertem Stecker mit mindestens 24 V, auf der Produktseite. mindestens 16 A für alle Modelle. Mit S, SJ, SO, ST, SV oder R/C (AVLV2) gelistete Kabel, die auf der UL Style Page als für externe Verbindungen geeignet gekennzeich-... - Page 17 BNI EIP-508-105-Z067 User’s Guide english...
- Page 18 www.balluff.com...
- Page 19 5.2.3 I/O-Port 5.2.4 Grounding Cable routing Startup and operation Startup Operation Cleaning Maintenance Repair, disassembly and disposal Repair Disassembly Disposal Technical data Ambient conditions Electrical data Electrical connection Interface Materials Mechanical features Approvals and designations 8.7.1 CE 8.7.2 UL www.balluff.com english...
-
Page 20: User Instructions For This Guide
Other applicable documents CAUTION Additional information about this product can be found at www.balluff.com on the product page, e.g. in the The general warning symbol together with the signal following documents: word CAUTION indicates a hazard which can lead to –... -
Page 21: Safety Notes
Balluff accessories. Use of any other components appropriate safety measures. will void the warranty. -
Page 22: Scope Of Delivery, Transport And Storage
Installation guide Accessories are not included in the scope of delivery and must be ordered separately. Recommended accessories can be found at www.balluff.com on the product page. Transport ► Transport product to location of use in original packaging. Storage conditions ►... -
Page 23: Product Description
DLR protocol for redundant communication in a ring MOD NET topology. Port 0 Port 4 For configuration information, see the Port 1 Port 5 configuration guide at www.balluff.com on the product page. Port 2 Port 6 Port 3 Port 7 Mounting hole Fig. 4-2: Device overview www.balluff.com... -
Page 24: Display Elements
MAC-ID 00-19-31-XX-XX-XX BNI EIP-508-105-Z067 Network interface Product description (continued) POWER Display elements Status LEDs Signal Meaning Green, static Input voltage OK BNIXXXX BNI XXX-XXX-XXX-XXX Red flashing Input voltage low (< 18 V) MOD NET Status LEDs Green, static Output voltage OK Red flashing Output voltage low (< 18 V) Red, static No output voltage present... -
Page 25: Installation And Connection
– Establish power supply of sensor/bus and actuator via a separate power source if possible. – The total current for the sensor and actuator supply must not exceed 16 A each. – For UL: Observe cable requirements and power supply requirements (see chapter 8.7.2 on page 14)! www.balluff.com english... -
Page 26: Ethernet/Ip Interface
BNI EIP-508-105-Z067 Network interface Installation and connection (continued) 5.2.2 EtherNet/IP interface 5.2.4 Grounding To counteract EMC interference, the functional earth connection must be used. ► Connect the earth terminal to the functional earth (FE) of the machine. The FE connection between the housing and the machine must have a low impedance and Fig. -
Page 27: Startup And Operation
Operating notes – Regularly check function of the BNI and all associated components. – Take the sensor out of service whenever there is a malfunction. – Secure the system against unauthorized use. – Check fasteners and retighten if needed. www.balluff.com english... -
Page 28: Repair, Disassembly And Disposal
BNI EIP-508-105-Z067 Network interface Repair, disassembly and disposal Repair Repairs to the product may only be performed by Balluff. If the product is defective, contact our Service Center. Disassembly ► Only disassemble the device when it is de-energized! Disposal ► Observe the national regulations for disposal. -
Page 29: Technical Data
For performance data for UL, see chapter 8.7.2 on page 14. Connection for EtherNet/IP Port M12, D-coded, socket Cable types as per IEEE 802.3 Shielded twisted pair Further data can be found at www.balluff.com min. STP CAT 5/ STP on the product page. CAT 5e Data transmission rate 10/100 Mbit/s Max. -
Page 30: Approvals And Designations
Power supply cable: Additional information on directives, approvals and Listed or R/C cable (CYJV2/8) with M12 female thread and standards can be found at www.balluff.com on L-coded plug rated 24 V minimum, 16 A minimum for all the product page. models. S, SJ, SO, ST, SV, or R/C (AVLV2) listed cable marked or specified on the UL Style Page as suitable for external connections, rated 300 V minimum, 14 AWG... - Page 32 Americas Service Center Asia Pacific Service Center Poland Greater China Balluff Sp. z o.o. Balluff Inc. Balluff Automation (Shanghai) Co., Ltd. Ul. Graniczna 21A 8125 Holton Drive No. 800 Chengshan Rd, 8F, Building A, 54-516 Wrocław Florence, KY 41042 Yunding International Commercial Plaza...
