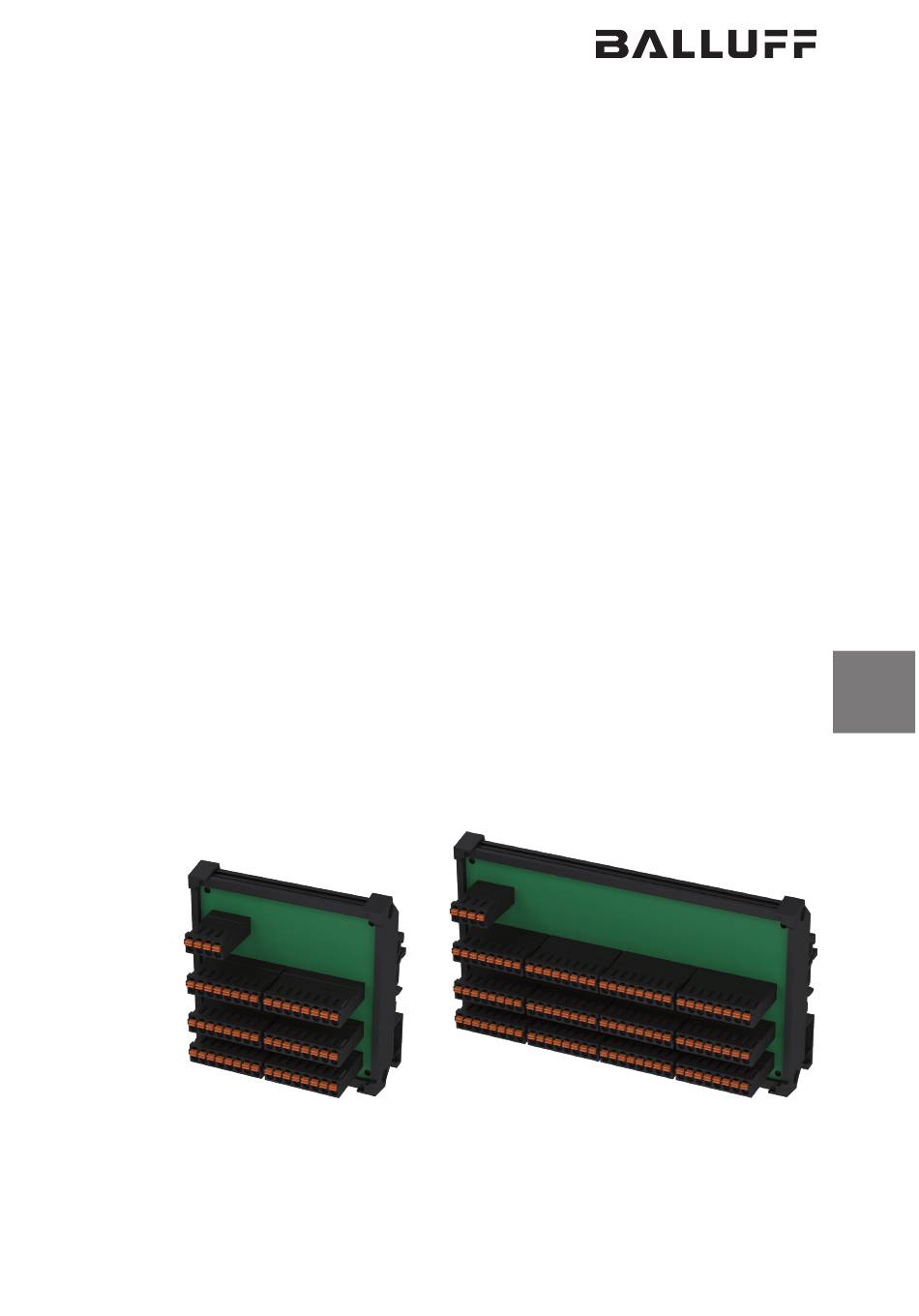

- Page 1 BNI IOL-311-012-K035 BNI IOL-315-012-K094 deutsch Montageanleitung english Installation Guide 中文 安装说明...
- Page 2 Anzeigeelemente IO-Link-Schnittstelle (siehe Kapitel Anzeigeelemente) Anzeigeelemente Ein-/Ausgänge (siehe Kapitel Elektrischer Anschluss) Federkraftklemmen-Steckplätze Ports 1...16/32 : IOL (siehe Kapitel Elektrischer Anschluss) Federkraftklemmen-Steckplätze Ports 1...16/32 : 24 V (siehe Kapitel Elektrischer Anschluss) Federkraftklemmen-Steckplätze Ports 1...16/32 : GND (siehe Kapitel Elektrischer Anschluss) 16 bei BNI IOL-311-012-K035, 32 bei BNI IOL-315-012-K094 deutsch...
- Page 3 Verteiler: Erfassung der digitalen Signale und Wei- LEDs COM terleitung über die IO-Link-Schnittstelle oder Weiterleitung der digitalen Steuersignale, die über IO-Link kommen, an angeschlossene Aktoren. BNI IOL-311-012-K035 und BNI IOL-315-012-K094 sind masseschaltend (NPN). Status LEDs Ein-/Ausgänge Für Einstellinformationen siehe Konfigurationsanlei- Modulstatus-LEDs tung unter www.balluff.com auf der Pro-...
- Page 4 überschreiten! Aktoren: ≤ 4 A Aktoren: ≤ 4 A Stromversorgung von Sensor/Modul und Aktor 16 bei BNI IOL-311-012-K035, 32 bei BNI IOL-315-012-K094 möglichst über eine getrennte Stromquelle herstel- abgeleitet vom AUX-Pin der IO-Link-Schnittstelle len, um einen unabhängigen Betrieb im Falle eines Stromausfalls zu gewährleisten.
- Page 5 – In explosive atmospheres – In food applications A comprehensive user’s guide and additional information about this product can be found at www.balluff.com on Safety notes the product page. Activities such as installation, connection and Intended use commissioning may only be carried out by qualified personnel.
- Page 6 LEDs COM forwarding via the IO-Link interface or forwarding of the digital control signals, which come via IO-Link, to connected actuators. BNI IOL-311-012-K035 and BNI IOL-315-012-K094 are ground-switching (NPN). Inputs/Outputs Status LEDs For configuration information, see configuration Module status LEDs guide at www.balluff.com on the product page.
- Page 7 If possible, supply power to the sensor/module and actuator using an independent power source 16 for BNI IOL-311-012-K035, 32 for BNI IOL-315-012-K094 to ensure independent operation in the event of a derived from the AUX pin of the IO-Link interface power failure.
- Page 8 BNI IOL-311-012-K035 / BNI IOL-315-012-K094 网络接口 – 数字集线器 关于本操作手册 预计可能发生的错误用途 本操作手册为您介绍有关安装和连接网络接口 本产品不是为以下应用和区域设计的，不允许在那里使 BNI IOL-3_ _-012K0_ _的重要信息。 用： – 与安全相关的应用，在这种情况下人员安全视设备功 其他适用文档 能而定 – 有爆炸危险的区域 详细的操作手册及更多有关该产品的信息，请参阅 – 食品区域 www.balluff.com的产品页面。 安全提示 符合规定的使用 安装、连接和调试等工作只允许由经过培训的专业人员进 巴鲁夫网络接口BNI IOL-311-012-K035和 行。 BNI IOL-315-012-K094作为分散式集线器模块，用于连 接工业应用所需的数字传感器和执行器。这是一个IO- 经过培训的专业人员要能够基于其专业培训、知识、经验 Link设备，其使用IO-Link协议与上级IO-Link主模块通 以及对相关规定的认知，对他所从事的工作进行判断，识 信。...
- Page 9 BNI IOL-311-012-K035 / BNI IOL-315-012-K094 网络接口 – 数字集线器 功能 显示元件 IO-Link集线器通过IO-Link与上级IO-Link主控组件通 信。通过IO-Link协议实现这一连接。 在功能上，集线器模块类似于无源分线盒：采集数字信号 AUX LED 并通过IO-Link接口转发，或将通过IO-Link获得的数字控 UB LED 制信号转发到连接的执行器。 COM LED BNI IOL-311-012-K035和BNI IOL-315-012-K094是接 地开关 (NPN)。 有关设置信息，请参见www.balluff.com产品页 输入/输出状态LED 面上的配置说明。 模块状态LED 指示灯 含义 绿色静态 AUX供电电压在标称范围 内。 绿色闪烁 过载，总电流 > 2 A1) / 4 A2) 关闭...
- Page 10 签！)。 注意 2. 将GND (如有) 连接至0 V端子。 3. 将输入的IO-Link电缆连接至集线器 (IOL端子)。 过电流 4. 验证其他接触。 传感器和执行器电源保险丝故障或缺失会导致其损坏。 ► 使用保险丝或智能电源装置 (电流监控器，最大 IO-Link接口 额定电流为2 A (BNI IOL-311-012-K035) 或4 A (BNI IOL-315-012-K094)，用于 UAUX)。 端子 信号 ► 将输入的IO-Link电缆连接到传感器集线器，电缆最 BNI IOL-311-… BNI IOL-315-… 长不得超过20 m。 24 V L+ (UB，18…30.2 V L+ (UB，18…30.2 V...
