ATMOSFERA903
OUTDOOR PROJECTOR
Manuale Utente
User Manual
I
EN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ATMOSFERA903 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ProLights ATMOSFERA903

Summary of Contents for ProLights ATMOSFERA903

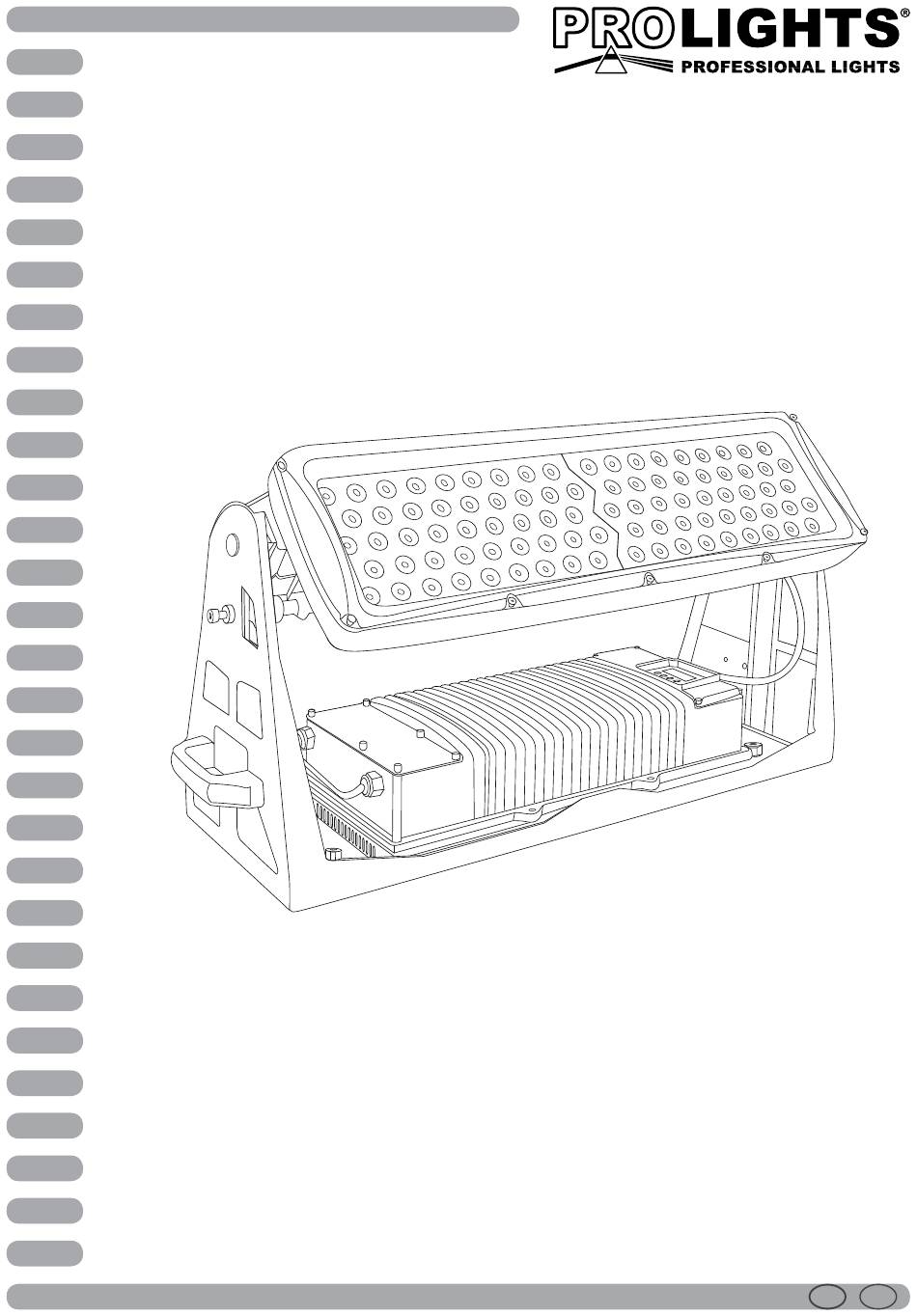

  • Page 1 ATMOSFERA903 OUTDOOR PROJECTOR Manuale Utente User Manual...
  • Page 2 REV.001-08/12...

  • Page 3: Table Of Contents

    3. 19 Attivazione password 4 Manutenzione 4. 1 Pulizia sistema ottico e manutenzione Certificato di garanzia CONTENUTO DELL’IMBALLO: • Estensione IP66 cavo • ATMOSFERA903 di alimentazione con • Cavo di sicurezza spina • Supporti omega (2 pz.) • Manuale utente • Estensione IP66 cavo di segnale...

  • Page 4: Avvertenze Generali

    ATMOSFERA903 ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e pertanto recano la sigla .

  • Page 5: Descrizione E Specifiche Tecniche

    ATMOSFERA903 - 1 - DESCRIZIONE E SPECIFICHE TECNICHE 1.1 Elementi di comando e collegamenti MENU SET UP DOWN Fig.2 Fig.1 DMX INPUT DMX OUTPUT Fig.3 1. BLOCCO LED; 7. POWER IN per il collegamento ad una presa di 2. SISTEMA MECCANICO PER LA REGOLAZIONE rete (100-240V~/50-60Hz) tramite il cavo rete del blocco LEDs;...

  • Page 6: Descrizione

    ATMOSFERA903 1.2 Descrizione ATMOSFERA903 è un proiettore outdoor di straordinaria potenza, al vertice nel panorama dei proiettori a LED con i suoi 90 LED RGBWA da 3W. La sua resa luminosa è comparabile a quella generata da un proiettore architetturale con lampada da 1200W a scarica, con consumi ridotti a soli 300W.
  • Page 7 ATMOSFERA903 • Regolazione blocco LEDs: -100°-/+100° • Adattatore di alimentazione (shuko) e segnale (xlr-3p) inclusi • Maniglia per il trasporto e posizionamento dell’illuminatore • Flight-case per lo stoccaggio ed il trasporto in dotazione • Supporti ganci omega inclusi per applicazioni in sospensione del proiettore • Alimentazione: 100-240V 50/60Hz...

  • Page 8: Installazione

    - 2 - INSTALLAZIONE 2.1 Montaggio ATMOSFERA903 può essere collocato su un piano solido. Inoltre, grazie ai fori di fissaggio, l’unità può essere montata anche a testa in giù, su una traversa (fig.4). Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 9: Funzioni E Impostazioni

    - 3 - FUNZIONI E IMPOSTAZIONI 3.1 Funzionamento Per accendere ATMOSFERA903, inserire la spina del cavo di alimentazione in una presa di rete (230V~ 50Hz). L’unità può essere comandata da un unità DMX di comando luce oppure svolgere autonomamente il suo programma.

  • Page 10: Struttura Del Menu

    ATMOSFERA903 3.3 Struttura del menu R.[000-255] GREN G.[000-255] BLUE B.[000-255] STAT WHIT W.[000-255] AMBE A.[000-255] STRB S.[000-020] AT.01 AT.10 AUTO PR.01 PR.02 PR.10 ADDR D.[001-512] SLAV MENU TOUR ARC.1 AR1.D ARC.3 PERS AR3.D AR3.S UPLD PASSWORD SEND... **** REST PASSWORD REST...

  • Page 11: Funzionamento In Modalità Automatica

    • Sull’unità master selezionare il programma desiderato come indicato al paragrafo 3.4. • Servirsi dei connettori DMX dell’ ATMOSFERA903 e di un cavo XLR per formare una catena di unità. In certe condizioni e lunghezze si consiglia di effettuare una terminazione come mostrato a pagina 13.

  • Page 12: Collegamento

    DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per comanda- re la funzione del primo canale DMX, si deve impostare sull’ ATMOSFERA903 l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un esempio con...

  • Page 13: Collegamenti Della Linea Dmx

    ATMOSFERA903 3.10 Collegamenti della linea DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT...

  • Page 14: Tabella Canali Dmx

    ATMOSFERA903 3.12 Tabella canali DMX Channel Function in TOUR mode Channel Function in TOUR mode value value AUTO + CUSTOM MASTER DIMMER 000-255 PROGRAMS MODULE1 RED No function 000-040 000-255 (or STEP TIME Only whene running custom programs) AUTO 1...
  • Page 15 ATMOSFERA903 Channel Function in ARC1 mode Channel Function in ARC.3 mode value value 0-100% 000-255 0-100% 000-255 GREEN GREEN 0-100% 000-255 0-100% 000-255 BLUE BLUE 0-100% 000-255 0-100% 000-255 WHITE Channel Function in AR1.D mode value 0-100% 000-255 MASTER DIMMER...

  • Page 16: Istruzioni Per La Configurazione Tour

    ATMOSFERA903 3.13 Istruzioni di base per il funzionamento DMX nella configurazione TOUR MASTER DIMMER • Il canale 1 controlla l’intensità di luce del proiettore. • Quando il cursore del controller è posizionato al valore massimo (255) l’intensità d’uscita è massima.

  • Page 17: Calibrazione Bianco

    ATMOSFERA903 • Selezionando la funzione [DIM] è possibile entrare nella modalità dimmer. In particolare, quando è impo- stato su [OFF], l’RGBW e il MASTER DIMMER sono lineari. Dim1/2/3/4 rappresentano invece diversi valori di velocità nella modalità non lineare; [Dim1] è il valore più veloce mentre [Dim4] il più lento.

  • Page 18: Manutenzione

    ATMOSFERA903 - 4 - MANUTENZIONE 4.1 Pulizia sistema ottico e manutenzione • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.

  • Page 21: Atmosfera903

    4 Maintenance 4. 1 Cleaning the unit and maintenance Warranty PACKING CONTENT: • Safety cable • ATMOSFERA903 • IP66 power extension cable • Omega kit (2 pc.) • User manual • IP66 signal extension cable All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be.

  • Page 22: General Instructions

    ATMOSFERA903 WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instructions • The products referred to in this manual conform to the European Community Directives and are therefore marked with .

  • Page 23: Description And Technical Specifications

    ATMOSFERA903 - 1 - DESCRIPTION AND TECHNICAL SPECIFICATIONS 1.1 Operating elements and connections MENU SET UP DOWN Fig.2 Fig.1 DMX INPUT DMX OUTPUT Fig.3 1. LED PANEL; 7. POWER IN for connection to a socket 2. MECHANICAL SYSTEM for Led panels;...

  • Page 24: Description

    ATMOSFERA903 1.2 Description ATMOSFERA903 is an outdoor projector excelling in the class of architectural LED luminaires for the out- standing power of its 90 3W RGBWA LEDs. Its amazing light output is comparable to 1200W lamp-based architectural projectors, having power consumption reduced to only 300W. ATMOSFERA903 is absolutely silent, due to cooling by natural convection and absence of fans, allowing IP66 protection rate for large outdoor lighting projects as large events, building facades or architectural integration.
  • Page 25 ATMOSFERA903 • Ergonomic handles for carrying and positioning • Storage and carrying flight case included • Suspension and fixing: any possible working position through omega kit (included) with “quick lock” system • Power unit: 100-240V 50/60Hz • Working condition: -40/+50°...

  • Page 26: Installation

    2.1 Mounting The ATMOSFERA903 may be set up on a solid and even surface. By means of the fixing facilities of the base plate, the unit can also be mounted upside down to a cross arm. The base plate is shown in fig.4. For fixing, stable mounting clips are required.

  • Page 27: Functions And Settings

    ATMOSFERA903 - 3 - FUNCTIONS AND SETTINGS 3.1 Operation Connect the supplied main cable to a socket (230 V~/50 Hz). Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession. To switch off, disconnect the mains plug from the socket.

  • Page 28: Menu Structure

    ATMOSFERA903 3.3 Menu structure R.[000-255] GREN G.[000-255] BLUE B.[000-255] STAT WHIT W.[000-255] AMBE A.[000-255] STRB S.[000-020] AT.01 AT.10 AUTO PR.01 PR.02 PR.10 ADDR D.[001-512] SLAV MENU TOUR ARC.1 AR1.D ARC.3 PERS AR3.D AR3.S UPLD PASSWORD SEND... **** REST PASSWORD REST...

  • Page 29: Operation In Automatic Mode

    ATMOSFERA903 PR.01 SCENE01 R.[000-255] PR.02 SCENE02 GREN G.[000-255] PR.03 SCENE03 BLUE B.[000-255] PR.04 SCENE04 WHIT W.[000-255] EDIT PR.05 SCENE05 AMBE A.[000-255] PR.06 SCENE06 STRB S.[000-020] TIME T.[000-255] PR.10 SCENE30 FADE F.[000-255] WH.01 R.[000-255] WH.02 GREN G.[000-255] CAL1 WH.03 BLUE B.[000-255] WHIT W.[000-255]...

  • Page 30: Linking

    3.9 DMX addressing To able to operate the ATMOSFERA903 with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the ATMOSFERA903.

  • Page 31: Connection Of The Dmx Line

    ATMOSFERA903 3.10 Connection of the DMX line DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω impedance and low capacity. The following diagram shows the connection mode DMX - INPUT DMX - OUTPUT XLR plug XLR socket...

  • Page 32: Dmx Control

    ATMOSFERA903 3.12 DMX control Channel Function in TOUR mode Channel Function in TOUR mode value value AUTO + CUSTOM MASTER DIMMER 000-255 PROGRAMS MODULE1 RED No function 000-040 000-255 (or STEP TIME Only whene running custom programs) AUTO 1 041-050...
  • Page 33 ATMOSFERA903 Channel Function in ARC1 mode Channel Function in ARC.3 mode value value 0-100% 000-255 0-100% 000-255 GREEN GREEN 0-100% 000-255 0-100% 000-255 BLUE BLUE 0-100% 000-255 0-100% 000-255 WHITE Channel Function in AR1.D mode value 0-100% 000-255 MASTER DIMMER...

  • Page 34: Basic Instructions For Dmx Operation (Tour)

    ATMOSFERA903 3.13 Basic instructions for DMX operation (TOUR) MASTER DIMMER • CH1 controls the intensity of the currently projected color. • When the slider is at the highest position (255) the intensity of the output is the maximum. RED, GREEN, BLUE, WHITE AND AMBER COLOR SELECTION • CH2-CH6control the intensity ratio of each of the red, green, blue, white &...

  • Page 35: White Calibration

    ATMOSFERA903 • Enter [DIM] to select dimmer mode and dimmer speed. When dimmer is set to [OFF], the RGBW and MASTER DIMMER are linear. The Dim1/2/3/4 are speed modes of the non linear dimmer, [DIM1] is the faster, while [DIM4] is the slowest.

  • Page 36: Maintenance

    ATMOSFERA903 - 4 - MAINTENANCE 4.1 Cleaning the unit and maintenance • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.
  • Page 39 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 44 Music & Lights S.r.l. entertainment technologies Via Appia km 136,200 - 04020 Itri (LT) ITALY ISO 9001:2008 tel. +39 0771 72190 fax +39 0771 721955 Certified Company www.musiclights.it info@musiclights.it...
