ProLights ARCLED7136AW User Manual

ProLights ARCLED7136AW User Manual

Architainment led projector
Hide thumbs
Table of Contents
  • Table of Contents
  • Arcled7136Aw
  • Avvertenze Generali
  • Attenzioni E Precauzioni Per L'installazione
  • Informazioni Generali
  • Descrizione E Specifiche Tecniche
  • Elementi DI Comando E Collegamenti
  • Descrizione
  • Specifiche Tecniche
  • Installazione
  • Montaggio
  • Funzioni E Impostazioni
  • Funzionamento
  • Impostazione Base
  • Struttura del Menù
  • Funzionamento in Modalità Automatica
  • Modalità Master/Slave
  • Collegamento
  • Configurazioni Canali DMX
  • Modalità DMX
  • Indirizzamento DMX
  • Modalità Test
  • Collegamenti Della Linea DMX
  • Costruzione del Terminatore DMX
  • Tabella Canali DMX
  • Manutenzione
  • Pulizia Sistema Ottico E Manutenzione

Advertisement

Available languages

Available languages

Quick Links

Download this manual
ARCLED7136AW
ARCHITAINMENT LED PROJECTOR
Manuale Utente
User Manual
I
GB

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ARCLED7136AW and is the answer not in the manual?

Questions and answers

Related Manuals for ProLights ARCLED7136AW

Summary of Contents for ProLights ARCLED7136AW

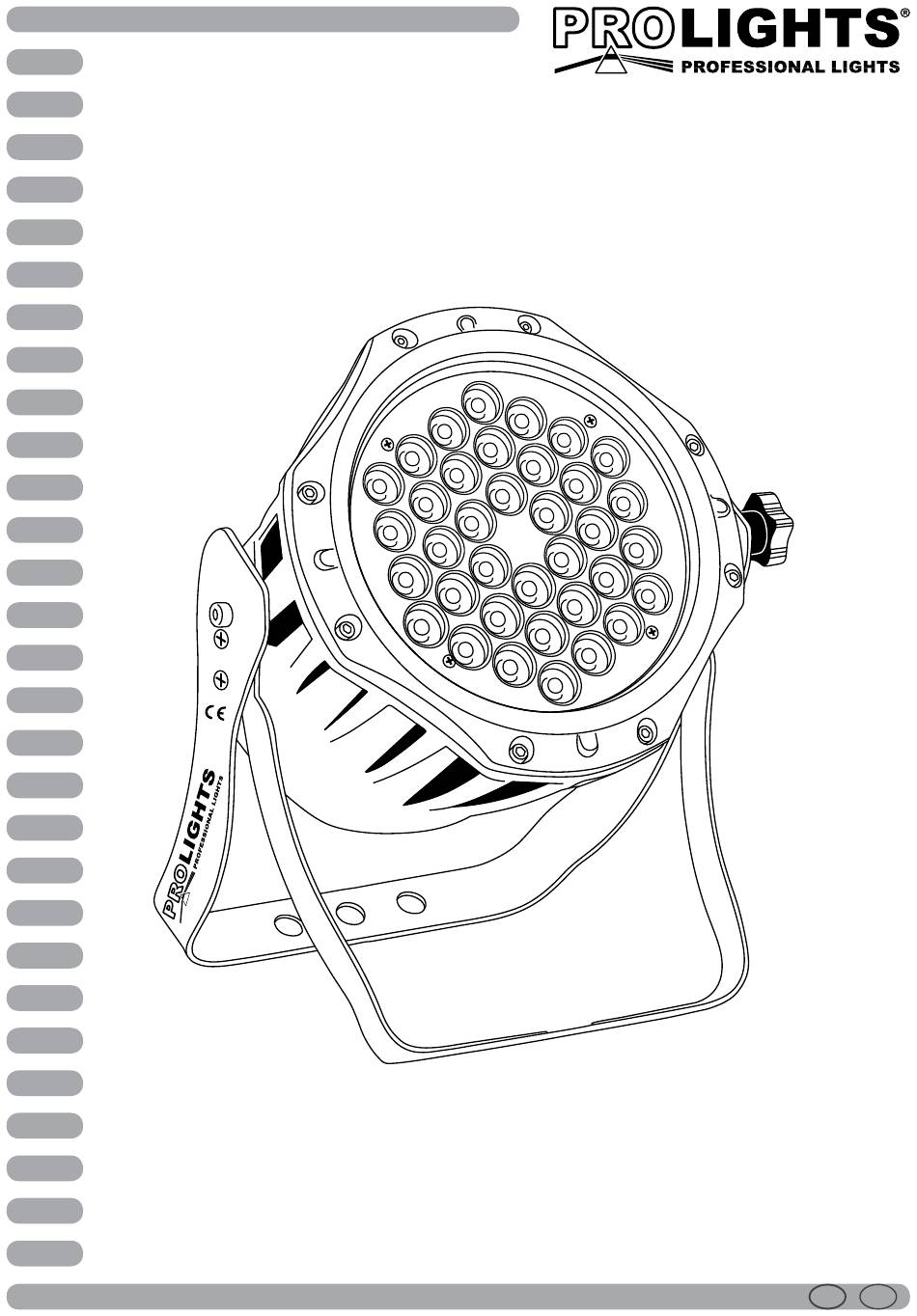

  • Page 1 ARCLED7136AW ARCHITAINMENT LED PROJECTOR Manuale Utente User Manual...
  • Page 2 REV.001-10/10...

  • Page 3: Table Of Contents

    3. 13 Tabella canali DMX 4 Manutenzione 4. 1 Pulizia sistema ottico e manutenzione Certificato di garanzia CONTENUTO DELL’IMBALLO: • ARCLED7136AW • Cavo di alimentazione con spina • Estensione IP66 cavo di alimentazione • Estensione IP66 cavo segnale • Cavo DMX input • Cavo DMX output...

  • Page 4: Avvertenze Generali

    ARCLED7136AW ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e pertanto recano la sigla .

  • Page 5: Descrizione E Specifiche Tecniche

    ARCLED7136AW - 1 - DESCRIZIONE E SPECIFICHE TECNICHE 1.1 Elementi di comando e collegamenti Fig.1 1. STAFFA DI MONTAGGIO; 2. MANOPOLA DI FISSAGGIO per la staffa di montaggio; 3. DMX OUT (XLR a 3 poli): 1= massa, 2 = DMX -, 3 = DMX +;...

  • Page 6: Descrizione

    ARCLED7136AW 1.2 Descrizione ARCLED7136AW è un proiettore cambiacolori LED di alta tecnologia e potenza, progettato per i contesti di illuminazione artistica per interni ed esterni. Dotato di sorgente luminosa AW, grado di protezione IP66, consente estrema versatilità sia per l’illuminazione creativa di spettacoli sia come strumento nell’illumi- nazione artistica architetturale.

  • Page 7: Installazione

    - 2 - INSTALLAZIONE 2.1 Montaggio ARCLED7136AW può essere collocato su un piano solido. Inoltre, grazie alle possibilità di fissaggio sulla doppia staffa (fig.2), l’unità può essere montata anche a testa in giù, su una traversa. Per il fissaggio oc- corrono dei supporti robusti per il montaggio.

  • Page 8: Funzioni E Impostazioni

    50Hz). L’unità può essere comandata da un unità DMX di comando luce oppure svolgere autonomamente il suo programma. Per spegnere l’ ARCLED7136AW, staccare la spina dalla presa di rete. Per maggiore como- dità è consigliabile collegare l’unità con una presa comandata da un interruttore.

  • Page 9: Struttura Del Menù

    ARCLED7136AW 3.3 Struttura del menu SFON DOWN SFOF SOFT MODE ENTER ENTER DOWN DOWN D512 DOWN D001 MAST DOWN SLAV MENU AT8F SP01 SP01 DOWN AT1F SP25 AUTO ENTER ENTER AT1F T008 T008 DOWN DOWN AT1O T255 TESA X255 TEST...

  • Page 10: Funzionamento In Modalità Automatica

    • Sull’unità master selezionare il programma desiderato come indicato nel paragrafo 3.4. • Servirsi dei connettori DMX dell’ ARCLED7136AW e di un cavo XLR per formare una catena di unità. In certe condizioni e lunghezze si consiglia di effettuare una terminazione come mostrato a pagina 12.

  • Page 11: Modalità Dmx

    DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per comanda- re la funzione del primo canale DMX, si deve impostare sull’ ARCLED7136AW l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un esempio con...

  • Page 12: Collegamenti Della Linea Dmx

    ARCLED7136AW ATTENZIONE La parte schermata del cavo (calza) non deve mai essere collegata alla terra dell’impianto; ciò comportereb- be malfunzionamenti delle unità e dei controller. Per passaggi lunghi può essere necessario l’inserimento di un amplificatore DMX. In tal caso, è sconsigliato utilizzare nei collegamenti cavo bilanciato microfonico poiché non è in grado di trasmettere in modo affidabile i dati di controllo DMX.

  • Page 13: Tabella Canali Dmx

    ARCLED7136AW 3.13 Tabella canali DMX Channel Function in 2 channel value WHITE 0 - 100% 000-255 AMBER 0 - 100% 000-255 Channel Function in 3 channel value WHITE 0 - 100% 000-255 AMBER 0 - 100% 000-255 STROBO (0-32,5 Hz)

  • Page 14: Manutenzione

    ARCLED7136AW - 4 - MANUTENZIONE 4.1 Pulizia sistema ottico e manutenzione • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.
  • Page 17 3. 13 DMX control 4 Maintenance 4. 1 Cleaning the unit and maintenance Warranty PACKING CONTENT: • ARCLED7136AW • Power cable with plug • IP66 power extension cable • IP66 signal extension cable • DMX input cable • DMX output cable • Mount bracket (2 pc.)
  • Page 18 ARCLED7136AW WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instructions • The products referred to in this manual conform to the European Community Directives and are therefore marked with .
  • Page 19 ARCLED7136AW - 1 - DESCRIPTION AND TECHNICAL SPECIFICATIONS 1.1 Operating elements and connections Fig.1 1. MOUNTING BRACKET; 2. LOCKING KNOB for the mounting bracket; 3. DMX OUT (3-pole XLR): 1= ground, 2 = DMX -, 3 = DMX +; 4. DMX IN (3-pole XLR): 1 = ground, 2 = DMX -, 3 = DMX +;...
  • Page 20 ARCLED7136AW 1.2 Description ARCLED7136AW is a high-tech and powerful colorchangers, designed for indoor and outdoor artistic light- ing applications. Based on AW color mixing system, ingress protection IP66, ARCLED7136AW high versatility allows for creative and spectacular entertainment lighting effects as well as for artistic architectural lighting applications.
  • Page 21 2.1 Mounting ARCLED7136AW may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight.
  • Page 22 ARCLED7136AW - 3 - FUNCTIONS AND SETTINGS 3.1 Operation Connect the supplied main cable to a socket (230 V~/50 Hz). Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession. To switch off, disconnect the mains plug from the socket.
  • Page 23 ARCLED7136AW 3.3 Menu structure SFON DOWN SFOF SOFT MODE ENTER ENTER DOWN DOWN D512 DOWN D001 MAST DOWN SLAV MENU AT8F SP01 SP01 DOWN AT1F SP25 AUTO ENTER ENTER AT1F T008 T008 DOWN DOWN AT1O T255 TESA X255 TEST TESW...
  • Page 24 • Select [DMX] mode. • Select the desired DMX configuration (3CH - 2CH ) through the buttons UP and DOWN. The tables on page 11 indicate the operating mode and DMX value. The ARCLED7136AW is equipped with 3-pole XLR connections.
  • Page 25 3.9 DMX addressing To able to operate the ARCLED7136AW with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the ARCLED7136AW.
  • Page 26 ARCLED7136AW • Connect the controller DMX input to the DMX output of the first unit. • Connect the DMX output to the DMX input of the following unit. Connect again the output to the input of the following unit until all the units are connected in chain.
  • Page 27 ARCLED7136AW 3.13 DMX control Channel Function in 2 channel value WHITE 0 - 100% 000-255 AMBER 0 - 100% 000-255 Channel Function in 3 channel value WHITE 0 - 100% 000-255 AMBER 0 - 100% 000-255 STROBO (0-32,5 Hz) 000-255...
  • Page 28 ARCLED7136AW - 4 - MAINTENANCE 4.1 Cleaning the unit and maintenance • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.
  • Page 31 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 36 Music & Lights S.r.l. entertainment technologies Via Appia km 136,200 - 04020 Itri (LT) ITALY ISO 9001:2008 tel. +39 0771 72190 fax +39 0771 721955 Certified Company www.musiclights.it info@musiclights.it...
